沪粤版版九年级上册物理15.4探究焦耳定律课后练习一、单选题1.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（）A. 通过导线的电流大于通过电炉丝的电流B. 导线的电阻远大于电炉丝的电阻C. 通过导线的电流小于通过电炉丝的电流D. 导线的电阻远小于电炉丝的电阻2.下面生活用具中，不是利用电流的热效应工作的是（）A. 电饭锅B. 电热水壶C. 电风扇D. 电烤火箱3.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁，分别接入220V的电路中，通电时间相同，电流通过它们产生的热量最多的是( )A. 电烙铁B. 电视机C. 电风扇D. 一样多4.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（）A. 三个用电器产生的热量相同B. 电风扇产生的热量最多；C. 电烙铁产生的热量最多D. 电视机产生的热量最多5.下列用电器中，利用电流热效应工作的是（）A. 电脑B. 电风扇C. 洗衣机D. 电炉6.下列用电器中，利用电流热效应工作的是（）A. 电视机B. 电熨斗C. 电风扇D. 电脑7.电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（）A. 导线的绝缘皮隔热B. 通过导线的电流小于通过电熨斗的电流C. 导线散热比电熨斗快D. 导线的电阻远小于电熨斗电热丝的电阻二、多选题8.在做“电流通过导体时产生的热量与什么因素有关”的实验时，采用了如图所示的实验装置．两个透明的容器中密闭了等量的空气，u型管中液面的变化反映了密闭空气温度的变化，下列说法正确的有（）A. 该装置是探究电流产生的热量与电阻大小的关系B. 电流在B装置中产生的热量较多C. 该装置是利用U型管中液体的热胀冷缩反应电阻放出热量的多少D. 该实验运用了控制变量法和转换法9.如上图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析错误的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后，左侧容器内空气吸收的热量更多C. 乙实验时为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大三、填空题10.已知一家用电器的电阻为100Ω，当接在电路中通过它的电流为1．2A此电器在5min内能产生________J 的热量，它的发热功率为________W．11.实验桌上有一把钢尺，利用它能哪些物理实验？请写出其中一个实验名称和简单实验说明（除用该钢尺测量物体长度实验之外）实验名称简单实验说明例：物体具有惯性把尺子水平抛出去，尺子继续向前运动（1）________ （2）________12.如图所示，电源电压恒为，只闭合开关时，电流表示数为________A；同时闭合开关、，电流表示数为，则通电1分钟电阻产生的热量为________J。
15.4 探究焦耳定律1．下列常见电器中不是利用电流热效应工作的是( )图12．在炎热的夏天，电视机连续使用较长时间后，要停一会儿；但如果长期停止使用，隔一段时间要通电一次．前者是为了__________，后者是为了________________．3．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如图2所示的电路图，其中正确的是( )图24．为了探究电流通过导体产生的热量跟什么因素有关，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图3甲、乙所示的两套装置．已知所用的蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等．下列有关此探究活动的各种表述，错误的是( )图3A．在此实验中，电流通过导体产生的热量的多少是通过温度计示数变化的大小体现出来的B．甲装置可探究电流通过导体产生的热量与电阻是否有关C．比较相同通电时间a、c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多5．电流通过导体产生的热量，跟____________成正比，跟____________成正比，跟________成正比，这个规律叫做焦耳定律．焦耳定律的数学表达式是________．6．某导体的电阻是3 Ω，当通过2 A的电流时，1 min内产生的热量是________．7．一根电阻丝接入3 V的电路中，闭合开关后，通过的电流为200 mA，则通电100 s，电流通过电阻丝产生的热量为__________J．当开关断开后，该电阻丝的电阻大小为__________Ω.8．如图4所示的电路中，电源电压保持不变，电阻R2的阻值为15 Ω.闭合开关S后，电流表的示数为1 A，通过电阻R2的电流为0.4 A．求：(1)电源电压U.(2)通电10 s，电流通过电阻R1产生的热量．图49．当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象．假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是( )A．白炽灯仍然能发光B．电风扇仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨烫衣服10．下列情况中不属于防止电热危害的是( )A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次11．如图5所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升的相同．不考虑热损失，则电阻R1、R2的大小关系是( )图5A．R1＞R2 B．R1＜R2C．R1＝R2 D．无法确定12．如图6所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是( )图613．如图7所示的实验装置中，三个相同的烧瓶A、B、C内部都盛有质量和初温均相等的液体，其中，A、B烧瓶中装的是煤油，C瓶中装的是水，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A＜R B＝R C.(假设实验中没有任何热损失)图7(1)小明用该装置探究“电流通过导体产生的热量与电阻大小的关系”，他应该观察比较__________两瓶中温度计的示数变化情况，其中________瓶中的液体温度升高得更快一些．(2)小红用该装置完成“比较水和煤油吸热升温的情况”的实验，她应该观察比较__________、C两瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过________________(选填“温度计示数”或“加热时间”)来反映的．该实验中装有________(选填“水”或“煤油”)的烧瓶中温度计示数变化较大．14．下表为一台电烤箱的铭牌，其内部简化电路如图8所示，R1和R2均为电热丝．求：(1)电烤箱在高温挡正常工作10 min所产生的热量．(2)电路中R1的阻值．(3)电烤箱在低温挡正常工作时，电路中的电流和R1的电功率．图815．[2017·沈阳] 电热水器在工作过程中把电能转换成________能，某电热水器的铭牌如图9所示，在该电热水器中装初温为25 ℃、质量为60 kg的水，在额定电压下工作1400 s，水温升高10 ℃，则水吸收的热量是________J，电热水器消耗的电能是________J．[水的比热容为4.2×103J/(kg·℃)]图91． B2．散热 利用电流热效应驱潮 3．B 4.D5．电流的平方 导体的电阻 通电时间Q ＝I 2Rt 6．720 J 7．60 158．(1)电源电压：U ＝U 1＝U 2＝I 2R 2＝0.4 A ×15 Ω＝6 V . (2)通过R 1的电流：I 1＝I －I 2＝1 A －0.4 A ＝0.6 A ， R 1产生的热量：Q 1＝UI 1t ＝6 V ×0.6 A ×10 s ＝36 J . 9．B 10．D 11．A 12． D13．(1)A 、B B (2)B 加热时间 煤油14．(1)在高温挡正常工作10 min 产生的热量：Q ＝W ＝P 高t ＝1100 W ×600 s ＝6.6×105J .(2)由P 高＝UI 高及R 1＝U I 高，得R 1＝U2P 高，代入数据得R 1＝44 Ω.(3)由P 低＝UI 低得，电路中的电流I 低＝P 低U ＝440 W220 V ＝2 A ；R 1的电功率：P 1低＝I 低2R 1＝(2 A )2×44 Ω＝176 W .15．内 2.52×106 2.8×106。

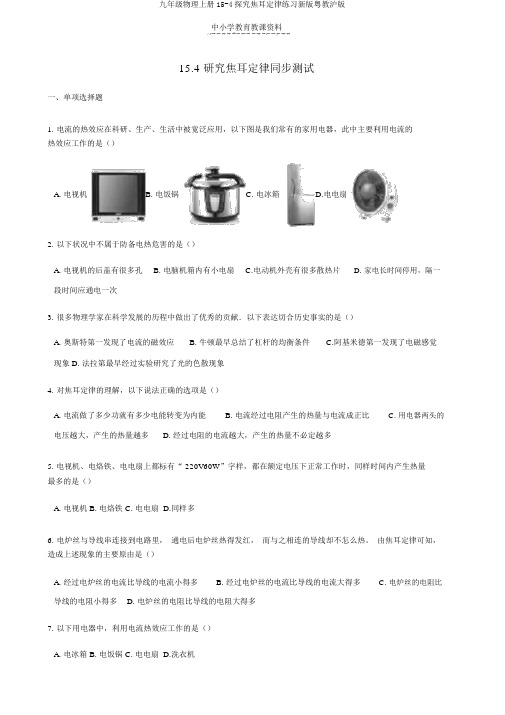

中小学教育教课资料15.4 研究焦耳定律同步测试一、单项选择题1.电流的热效应在科研、生产、生活中被宽泛应用，以下图是我们常有的家用电器，此中主要利用电流的热效应工作的是（）A. 电视机B. 电饭锅C. 电冰箱D.电电扇2.以下状况中不属于防备电热危害的是（）A. 电视机的后盖有很多孔B. 电脑机箱内有小电扇C.电动机外壳有很多散热片D. 家电长时间停用，隔一段时间应通电一次3.很多物理学家在科学发展的历程中做出了优秀的贡献．以下表达切合历史事实的是（）A. 奥斯特第一发现了电流的磁效应B. 牛顿最早总结了杠杆的均衡条件C.阿基米德第一发现了电磁感觉现象D. 法拉第最早经过实验研究了光的色散现象4.对焦耳定律的理解，以下说法正确的选项是（）A. 电流做了多少功就有多少电能转变为内能B. 电流经过电阻产生的热量与电流成正比C. 用电器两头的电压越大，产生的热量越多D. 经过电阻的电流越大，产生的热量不必定越多5. 电视机、电烙铁、电电扇上都标有“ 220V60W”字样，都在额定电压下正常工作时，同样时间内产生热量最多的是（）A. 电视机B. 电烙铁C. 电电扇D.同样多6.电炉丝与导线串连接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热。
由焦耳定律可知，造成上述现象的主要原由是（）A. 经过电炉丝的电流比导线的电流小得多B. 经过电炉丝的电流比导线的电流大得多C. 电炉丝的电阻比导线的电阻小得多D. 电炉丝的电阻比导线的电阻大得多7.以下用电器中，利用电流热效应工作的是（）A. 电冰箱B. 电饭锅C. 电电扇D.洗衣机8.以下图的家用电器，利用电流热效应工作的是（）A.电饭锅B.笔录本电脑C.电电扇D.电视机9. 以下图是研究“电流经过导体时产生热的多少与哪些要素相关”的实验装置，两个透明容器中密封着等质量的空气，U 形管中液面高度的变化反应密闭空气温度的变化。
以下说法正确的选项是（）A. 甲实验是为了研究电流产生的热量与电阻的关系B. 甲实验通电一段时间后，左边容器内空气汲取的热量更少 C. 乙实验是为了研究电流产生的热量与电流的关系 D.电流经过导体时产生热量的多少是经过U 形管中液面的高度差来反应的二、填空题10.白炽灯是依据电流的 ________效应工作的．灯丝做成螺旋状是为了________（选填“增大”或“减少”）散热，以便更好地发光．在开灯瞬时，灯丝简单烧断，原由是此时灯丝电阻较________11. 以下图，V1和V2是完整同样的两个电压表，都有3V 和15V 两个量程，闭合开关后，发现两个电压表偏转的角度同样，则在同样时间内，电流经过电阻R1和R2产生的热量Q1∶Q2=________。
15.4 探究焦耳定律一、单选题1．（2023·北京·校联考模拟预测）如图所示的四种用电器中，主要利用电流热效应工作的是（）A．电煮锅B．迷你电冰箱C．扫地机器人D．笔记本电脑【答案】A【解析】A．电煮锅工作时，主要把电能转化为内能，是利用电流的热效应工作的，故A符合题意；B．迷你电冰箱工作时，主要将电能转化机械能，不是利用电流热效应工作的，故B不符合题意；C．扫地机器人工作时，主要把电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；D．笔记本电脑工作时，主要将电能转化为光能和声能，少部分转化为内能，不是利用电流热效应工作的，故D不符合题意。
故选A。
2．（2023·湖南株洲·统考模拟预测）现将标有“220V 100W”的电冰箱、电风扇、电炉各一台，分别接入电路中均正常工作，在相同时间内（）A．三个用电器产生的热量相同B．电风扇消耗的电能最多C．电炉将消耗的电能转化为内能最多D．单独将电冰箱接入电路时，电能表转得最快【答案】C【解析】ABC．由题知，电冰箱、电风扇、电炉的额定功率相同，由W=Pt知，正常工作时三个用电器消耗电能一样多，而三个用电器中，电冰箱和电风扇工作时，不仅将电能转化为内能，还转化为其他形式的能，只有电炉工作时将电能全部转化为内能，所以电炉消耗电能转化为内能最多，产生热量最多，故AB不符合题意，C符合题意；D．三个用电器的额定功率相同，正常工作时，实际功率相同，电流做功快慢相同，所以单独将电冰箱、电风扇、电炉接入电路时，电能表转盘的转速相同，故D不符合题意。
故选C。
3．（2023·广东广州·华南师大附中校考一模）在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。
下列说法正确的是（）①U形管中液面高度变化主要是由液体热胀冷缩引起的②图甲装置能探究电流通过导体产生的热量与电阻的关系③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象A．①②B．②③C．②④D．③④【答案】C【解析】①U形管中液面高度变化主要是由透明容器中空气的热胀冷缩引起的，故①错误；②图甲装置中，两电阻串联，电流相等，电阻不相等，能探究电流通过导体产生的热量与电阻的关系，故②正确；③图乙实验过程中右边两个电阻丝并联，右边容器中的电阻通过的电流与左边电阻丝通过的电流不相等，探究的是电热与电流的关系，需要保持电阻相同，故阻值应该等于5Ω，故③错误；④电炉丝热与电炉丝相连的导线串联，电流相等，电阻不相等；用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象，故④正确；故①③错误，②④正确。
给我一个支点，可以撬起整个地球。
——阿基米德15.4 探究焦耳定律知识点一、电流的热效应1．下列用电器中，主要利用电流热效应工作的是（）A．电熨斗B．笔记本电脑C．手电筒D．电视机2．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。
下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④3．如图所示，两个透明容器中封闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
两个密闭容器中都有一段电阻丝。
两容器中的电阻丝串联起来接到电源两端，通过它们的___________相同，通电一段时间后，发现容器___________所对应的U型管的高度差更大。
实验中通过___________反映电阻丝产生热量多少，用到了物理学的转换法。
知识点二、焦耳定律4．甲、乙两段导体通电时间相同，甲的电阻是乙的5倍，甲、乙产生的热量之比是4∶5，则通过甲、乙两段导体的电流之比是（）A．2∶5B．4∶25C．5∶2D．4∶15．电流通过导体时，通电导体产生的热量，跟导体的______成正比，电流的平方成正比，还跟通电时间成正比。
这是英国物理家______通过多次实验研究发现的定律。
6．一个额定电压为6V的小型电动机正常工作时通过它的电流为0.5A，电动机线圈的电阻为1Ω，则电动机在10min内消耗的电能是______J，产生的热量是______J。
知识点三、电流热效率的应用7．如图所示是小刚家使用的电热水壶，此电热水壶部分技术参数如下表。
已知：电热水壶正常工作5min能烧开一壶水。
则下列说法中正确的是（）A．此壶的电功率恒为1000W不变B．此壶正常工作时，通过的电流大于5AC．此壶两端的电压越大，它消耗电功率越小D．此壶正常工作烧开一壶水，电流产生热量为3×105J8．一个在一定电压下使用的电热器。
15.4 探究焦耳定律课标要求通过实验,探究并了解焦耳定律,用焦耳定律说明生产、生活中的一些现象作业用时建议用时:20 min,实际用时min答错题题序【基础作业】1.电热对人们的生活有利有弊,请各举一例:(1)利用电热的实例——;(2)防止电热的实例——。
2.两根电阻丝的电阻分别为10 Ω和30 Ω,将它们串联在电路中,它们两端的电压之比为,在相等的时间内产生的热量之比为。
如果将它们并联起来接入电路,通过它们的电流之比为,在相等的时间内产生的热量之比为。
3.由于电流的效应,当电流通过电阻时会产生热量。
一根60 Ω的电阻丝接在36 V的电源上,通过电阻丝的电流为A,在10 min内产生的热量为J。
4.一台电热器接在照明电路中,5 min产生的热量为2.64×105 J,则通过该电热器的电流是A,电热器正常工作时的电阻是Ω。
5.小洁家最近购买了一台电饭锅,在电饭锅工作时能闻到橡胶的焦煳味,用手摸其电源线发现很热,而其他用电器仍正常工作,请你帮小洁分析,发生这一现象的原因是()A.电压太高B.导线太粗C.导线太细D.导线太短【能力作业】6.阻值为R的电热丝,接到电源上6 min烧开一壶水,现在用两根同样的电热丝串联起来,接到同一电源上烧开同一壶水,需要的时间是()A.12 minB.8 minC.6 minD.3 min7.为了使电热器在单位时间内产生的热量增加一倍,下列措施中可行的是()A.并联一根阻值相等的电阻丝B.串联一根阻值相等的电阻丝C.使电热器两端的电压增加一倍D.将电阻丝从中间剪成两段,然后将它们并联起来使用【素养作业】8.取一段长度和粗细都相同的电阻丝与铜丝在自制的木架上串联后接到学生电源上,如图所示,逐渐调高电源的输出电压,同时将一块泡沫塑料与电阻丝接触,可观察到:泡沫塑料与电阻丝接触时(选填“会”或“不会”)被烧熔切开;泡沫塑料与铜丝接触时(选填“会”或“不会”)被烧熔切开;由此你能得的结论是。
15.4 探究焦耳定律一、选择题1．下列用电器中，利用电流热效应工作的是( )A．电暖器 B．计算器C．电视机 D．笔记本电脑2．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这主要是因为( )A．导线的绝缘皮隔热B．导线散热比电烙铁快C．通过导线的电流小于通过电烙铁的电流D．导线的电阻远小于电烙铁电热丝的电阻3．将规格都是“220 V 180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法中正确的是 ( )A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多4．某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如图1所示电路，其中正确的是( )图15．如图2所示为“探究焦耳定律”的实验装置。
两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。
下列说法中正确的是 ( )图2A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧小C．通过右侧电阻丝的电流比左侧小D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系6．把一台电动机接入电压为220 V的电路中，通过电动机的电流为5 A，电动机线圈的电阻为2 Ω，1 min 内通过线圈的电流产生的热量为 ( )A．1452000 J B．3000 J C．66000 J D．50 J二、填空题7．小芳家夏天常用的“电热驱蚊器”是利用电流的________效应工作的，发热元件是一个阻值为1000 Ω的电阻，接在家庭电路中正常工作10 s产生的热量为________J。
8．一根电阻丝的电阻是10 Ω，通过2 A的电流时，1 min内产生的热量是__________J。
9．一根60 Ω的电阻丝接在36 V的电源上，在5 min内产生的热量是________J。
10．一根阻值为100 Ω的电阻丝，通电电流为2 A，产生了3.2×104J的热量，需要的时间是________s。
粤沪版九年级上15.4探究焦耳定律（含答案）粤沪版九年级上15.4探究焦耳定律（共18题）一、选择题（共11题）最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是A．欧姆B．焦耳C．奥斯特D．法拉第下列家用电器中，将电流热效应作为工作原理的是A．电视机B．电饼铛C．电风扇D．电冰箱下列用电器中，主要利用电流热效应工作的是A．电视机B．电冰箱C．笔记本电脑D．电饭锅采用如图所示的装置，既可以探究电流通过导体产生的热量与电阻大小的关系，也可以比较水和煤油吸热升温的现象，则在这两个实验过程中，下列说法正确的是A．都一定要控制液体的初温相同B．都是通过温度计示数的变化来反映液体吸收热量的多少C．都要控制所选烧瓶中液体的质量相等D．都要控制所选烧瓶中电阻丝的阻值相等下列常用电器中，主要利用电流热效应工作的是A．手机B．笔记本电脑C．电热水器D．电视机下图是探究“影响电流热效应因素”的实验装置，将、两电阻丝密封在两只完全相同的烧瓶内，且，瓶内装入等质量的煤油，下列说法错误的是A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可如图所示，只烧瓶内装有煤油，瓶塞上各插根阻值不同的电阻丝和。
则利用该实验装置难以完成探究的是A．电流通过电热丝时产生的热量跟电热丝的阻值大小有关B．电流通过电热丝时产生的热量跟通过电热丝的电流大小有关C．电流通过电热丝时产生的热量跟电热丝的通电时间长短有关D．电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻、通电时间成正比如图所示，是“探究通电导体放出的热量跟哪些因素有关”的实验装置，甲、乙两个密闭的容器中盛有等量的煤油，煤油的温度可以通过温度计准确测量，此时和串联接入电路中。
有关该实验的说法正确的是A．通过的电流大于的电流B．实验中电阻丝产生的热量被煤油吸收C．通过温度计示数的变化反映导体产生电热的多少D．用图中已连接好的电路不可以探究电热跟通电时间的关系某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是A．B．C．D．如图所示，电取暖器通电一段时间后，其中的电热丝就会热得发红，而与电热丝相连的导线的温度却没有明显的升高，这主要是因为A．导线是导体，电热丝是绝缘体B．导线的电阻远小于电热丝的电阻C．通过导线的电流小于通过电热丝的电流D．导线的通电时间比电热丝的通电时间长下列说法正确的是A．丝绸摩擦过的玻璃棒带正电是因为在摩擦过程中产生了电荷B．电路中自由电子的定向移动方向和电流的方向相反C．能导电的物体叫导体D．超导材料是制作电烤炉中电热丝的最佳材料二、填空题（共4题）家庭电路中，电热水器与冰箱之间是联的，由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要（选填“粗”或“细”）。
某吊扇的电动机工作时电压为，线圈中电流为，线圈电阻为，该电动机工作消耗的电能为，产生的热量为。
小明在物理活动课上，利用包口香糖的锡箔纸和一节干电池做了一个小实验，他先将口香糖锡箔纸（可看做导体）剪成中间窄两边宽的形状后，再将剪好的锡箔纸的两端直接与干电池的正负两极连接如图所示，过了一会儿，他观察到宽窄不同的锡箔纸的中间最窄处先燃烧起来。
请根据此现象提出一个可以探究的科学问题：。
在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱插头线（粗/细），小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是联的，他观察到空调上“能效比” 的值为，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为，则空调制冷量为。
三、综合应用题（共3题）笔记本电脑已进入寻常百姓家庭，岀差旅游时常随身携带。
出于安全考虑，民航局规定，乘客可随身携带以下的可充电设备。
目前，部分航空公司已允许乘客在非起降时间段、有条件地使用笔记本电脑等便携电子设备。
请回答下列问题：(1) 某旅客携带的笔记本电脑电池容量，输出电压，充满电后，若工作时的平均电流为，可连续工作多少时间？(2) 请通过计算说明该旅客能否将此笔记本电脑带上民航飞机。
(3) 使用发现，电脑工作时会发热，原因是。
当升温到一定值时，温控开关自动闭合，风扇启动，加快散热从而保护电脑。
如果断开电源总开关，风扇和其他工作系统同时停止工作，根据上述特点，下列可能符合散热控温特点的原理图是如图所示中的小明同学家的电能表如图所示，他将家中的其它用电器都与电源断开，仅让电水壶（电阻大小不变）在额定电压下工作，观察内电能表的转盘转了，求：(1) 电水壶是利用电流的效应来工作的；(2) 烧水过程中消耗的电能；(3) 电水壶正常工作时的电流；(4) 当实际电压只有额定电压的时，电水壶的实际功率。
（以上计算结果可保留一位小数）如图所示电路中，电源电压为，电阻的阻值为，滑动变阻器上标有“”字样，小灯泡上标有“”字样，电流表所选量程为。
(1) 当开关、和都闭合时，的滑片置于最右端，电流表的示数为，小灯泡在内产生的热量是。
(2) 当闭合，和都断开时，为了确保电流表测量更准确，本实验中要求电流表指针要达到满偏刻度的（即示数不小于最大量程的），则接入电路的最大阻值是。
答案一、选择题（共11题）1. 【答案】B【解析】英国物理学家焦耳在大量实验的基础上，于年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，即即发现了焦耳定律；并且为了纪念他做出的贡献，将他的名字命名为热量（能量）的单位，故选B。
2. 【答案】B3. 【答案】D4. 【答案】C【解析】探究电流通过导体产生的热量与电阻大小的关系时，电阻放出热量的多少是通过温度计升高的示数的大小来反映的，所以不需要控制液体的初温相同，A错；比较水和煤油吸热升温的现象时，通过加热时间来表示液体吸收热量的多少，B错；探究电流通过导体产生的热量与电阻大小的关系时，需要控制加热的液体的种类、质量相同；比较水和煤油吸热特点时，需要控制水和煤油的质量相同，C正确；探究电流通过导体产生的热量与电阻大小的关系时，需要控制电流和通电时间相同，电阻不同，D错。
5. 【答案】C6. 【答案】D【解析】在液体质量相同、吸收热量相同的情况下，比热容小的物质温度升高得多，所以用比热容小的液体可以使实验现象更明显，A正确；由图可知，该电路为串联电路，通过两个电阻的电流和通电时间是相同的，电阻不同，所以该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系，B正确；通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数变化来判断电流产生热量的多少，这种研究方法是转换法，C正确；比较水和煤油的比热容大小时，需要用相同的加热器加热质量相同的不同液体，使它们在相同的时间内吸收相同的热量，所以需要控制两个电阻的阻值相同，D错。
7. 【答案】D8. 【答案】C9. 【答案】B【解析】要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确。
10. 【答案】B【解析】导线是导体，电热丝也能导电，则电热丝也是导体，故A 错误；电热丝和导线串联，通过的电流和通电时间相同，由于导线的电阻远小于电热丝的电阻，所以根据焦耳定律可知，电流通过导线产生的热量很少，则与电热丝相连的导线的温度没有明显升高，而电热丝热得发红，故B正确，CD错误。
11. 【答案】B【解析】摩擦起电的实质是电子的转移，丝绸摩擦过的玻璃棒带正电是因为在摩擦过程中玻璃棒的电子被丝绸夺走了，而不是产生了电荷，故A错误；自由电子带负电，在金属导体中自由电子的定向移动形成电流。
物理学规定正电荷定向移动的方向为电流的方向，所以在金属导体中自由电子的定向移动方向和电流的方向相反，故B正确；容易导电的物体是导体，不容易导电的物体是绝缘体。
导体的导电性是相对的，所以一般说容易导电的物体叫导体，而不是“能”导电，故C错误；电烤炉中的电热丝是利用电流的热效应工作的，如果电热丝没有电阻，当通电时，电热丝不会产生电热，故D错误。
二、填空题（共4题）12. 【答案】并；粗【解析】电热水器与冰箱在工作时互不影响，是并联的；由于电热水器的功率远大于冰箱，根据可知，电热水器工作时的电流远大于冰箱，相同条件下热水器导线上产生的热量较多；为保证线路安全，在电流和通电时间一定时，电热水器选择较粗的电源线，可以减小导线电阻，根据可知，电源线产生的热量减少，可防止电源线快速老化而引发安全事故。
13. 【答案】；【解析】消耗的电能：；产生的热量：。
14. 【答案】电流通过导体时产生的热量与电阻的大小是否有关？(或电流通过锡箔纸时产生的热量与锡箔纸的宽窄是否有关？等合理即可）【解析】口香糖锡箔纸可看做导体，剪成中间窄两边宽的形状后，因电阻与导体的材料、长度、横截面积和温度有关，其它条件相同时，导体的横截面积越小，电阻越大，所以，较窄处导体的电阻较大，将剪好的锡箔纸的两端直接与干电池的正负两极连接时，电路中的电流较大，由可知，电流和时间相同时，锡箔纸在中间狭窄的地方电阻较大，产生的热量多，使温度先达到锡箔纸的着火点而使之燃烧，据此可提出可以探究的科学问题有：电流通过导体时产生的热量与电阻的大小是否有关？或电流通过锡箔纸时产生的热量与锡箔纸的宽窄是否有关？等合理即可。
15. 【答案】粗；并；【解析】空调功率远大于冰箱，其流过插头线的电流远大于冰箱的，由可知，在与一定的情况下，为使与空调串联的导线减少发热，应选用电阻较小的导线；在导线材料与长度一定时，导线越粗，电阻越小，因此应选用直径较粗的导线；关掉空调后，冰箱仍在工作，说明空调与冰箱工作时互不影响，则它们是并联的；因为能效比是指空调制冷量与制冷时消耗的电功率比，所以制冷时消耗的电功率为的空调制冷量：。
三、综合应用题（共3题）16. 【答案】(1)(2) 笔记本电脑电池充满电后能量：，因为，所以该笔记本电脑能带上民航飞机(3) 电流通过导体产生热量；B【解析】(1) 笔记本电脑电池容量：，平均电流为，工作时间：。
(3) 由电流的热效应知，电流通过导体会产生热量，所以电脑工作时会发热；由题知，当升温到一定值时，温控开关自动闭合，风扇才启动，所以风扇与其它工作系统互不影响，即是并联的，所以只控制风扇，开关在干路上控制风扇和工作系统，故B符合题意。
17. 【答案】(1) 热(2)(3)(4)【解析】(1) 电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的。
(2) 表示电路中每消耗的电能，电能表的转盘转，转盘转消耗的电能：。
