PPP项目成功案例择抄深圳大梅沙—盐田坳地下综合管廊燃气入廊案例一、综合管廊概况深圳大梅沙—盐田坳综合管廊于2007年由深圳盐田区城市管理局出资建设，2008年建成后一直由建设方出资委托深圳市永利实业发展有限公司进行综合管廊的养护，管线单位无须支付入廊费用，仅负责自有管线的日常维护保养工作。

泄漏报警器的维护保养等工作也由养护单位（深圳市永利实业发展有限公司）负责。

综合管廊穿越山体而建，长2.68km，高2.85m，宽2.4m，中间维修便道宽约1.0m，整体呈拱形，中间无防火隔断，没有泄压口，管廊两端各有一个人员出入口。

综合管廊两端设有专人看守，其中一端设有监控室，对综合管廊内的天然气泄漏报警器的运行情况实时监控，同时天然气泄漏报警器的运行情况也远传至天然气集团调度中心。

综合管廊内的设计管线有通信、给水、污水、天然气管线，但由于通信信号受屏蔽，实际进入综合管廊的只有给水、污水、天然气管道。

二、天然气管道以及通风系统设计天然气管道设计压力为0.3MPa，运行压力为0.15MPa，管材采用无缝钢管，外直径为426mm，壁厚为10mm，材质为10号钢。

管道为三层PE夹克钢管，采用焊接连接。

天然气管道置于混凝土管墩上，综合管廊内离两端人员出入口约100m处各设一个膨胀节，膨胀节与管道采用法兰连接。

综合管廊内天然气管道设置于单独的砖砌管沟内（称为天然气管沟）并加盖混凝土盖板保护。

综合管廊的人员出入口外墙旁设置了一个DN50mm的放散阀（自廊内天然气管道引出），管廊外距离人员出入口约10m处设置一个DN400mm的直埋阀，直埋阀另一侧的放散井内设置DN100mm的放散阀。

天然气管沟内沿管沟长度方向每隔100m设置一个泄漏报警器，为便于检测，泄漏报警器上方的管沟盖板由固定的混凝土盖板更换为可开启的不锈钢盖板。

综合管廊的送风机与排风机均布置在山腰的同一房间内。

综合管廊内设计有送风和排风系统，送、排风口并排设置在综合管廊中段的顶部位置。

盾构法综合管廊建设案例以盾构法综合管廊建设案例为题，列举以下10个案例。

1. 上海市综合管廊工程上海市综合管廊工程是我国首个采用盾构法建设的综合管廊工程。

该工程总长约50公里，主要用于集中管线布置、地下公用设施的统一管理和维护。

盾构法的应用使得施工过程中对地表损害小，施工速度快，大大缩短了工期。

2. 北京市通州区综合管廊工程北京市通州区综合管廊工程是为了解决城市地下管线混乱、隐蔽工程维护困难等问题而建设的。

该工程采用盾构法施工，总长约40公里。

通过工程建设，有效整合了城市地下各类管线，提高了市政设施的统一管理水平。

3. 广州市综合管廊工程广州市综合管廊工程是广州市政府推进城市地下空间开发的重要项目之一。

该工程采用盾构法施工，总长约60公里。

通过建设综合管廊，整合了城市地下的电力、通信、燃气、自来水等各类管线，提高了城市基础设施的安全性和可靠性。

4. 杭州市综合管廊工程杭州市综合管廊工程是为了解决城市地下管线混乱、维护难题而建设的。

该工程采用盾构法施工，总长约30公里。

通过建设综合管高了城市基础设施的管理和维护效率。

5. 成都市综合管廊工程成都市综合管廊工程是为了解决城市地下管线混乱、维护难题而建设的。

该工程采用盾构法施工，总长约40公里。

通过建设综合管廊，有效整合了城市地下的电力、通信、燃气、自来水等各类管线，提高了城市基础设施的安全性和可靠性。

6. 南京市综合管廊工程南京市综合管廊工程是为了解决城市地下管线混乱、维护难题而建设的。

该工程采用盾构法施工，总长约50公里。

通过建设综合管廊，有效整合了城市地下的电力、通信、燃气、自来水等各类管线，提高了城市基础设施的管理和维护效率。

7. 武汉市综合管廊工程武汉市综合管廊工程是为了解决城市地下管线混乱、维护难题而建设的。

该工程采用盾构法施工，总长约60公里。

通过建设综合管廊，整合了城市地下的电力、通信、燃气、自来水等各类管线，提高了城市基础设施的安全性和可靠性。

管道综合管廊施工方案案例项目背景管道综合管廊是一种系统化的工程项目，通常由多个具有不同功能的管道运行于同一廊道内。

这种设计方案能够有效地节约土地和资源，在城市建设中起到重要作用。

本文将介绍一个具体的管道综合管廊施工方案案例。

项目概述该项目位于某大城市的市中心，主要用于改造既有地下管线，将现有零散的管道整合到一处综合管廊内，以提高管道系统的可维护性和可操作性。

综合管廊将包括给水管道、污水管道、天然气管道以及通信线缆等多个功能的管道，目标是在有限的土地资源下，高效解决城市基础设施的需求。

技术要求管道设计在管道的设计方面，需要考虑以下几个关键要求：1.综合管廊的设计要满足各种管道的布置和运行要求，尽量减少交叉干扰和冲突。

2.针对不同管道的特点，设计合理的施工工艺和管道材料。

3.考虑到未来维护和扩展的需求，预留足够的维修通道和操作空间。

施工方案在管道综合管廊的施工过程中，需要遵循以下方案：1.多管齐下：根据设计要求，同时进行多管道的施工，提高工作效率。

确保施工进度和质量控制。

2.精细施工：采用现代化的施工设备和技术，确保管道的准确布置和连接，防止管道泄漏和损坏。

安全措施在管道综合管廊的施工过程中，需要采取以下安全措施：1.完善的安全培训：对施工人员进行充分的安全教育和培训，提高其安全意识和操作技能。

2.环境保护措施：在施工过程中，采取合适的措施防止对周边环境的污染和破坏。

3.防火防爆措施：由于涉及到天然气管道等易燃易爆物质，必须加强火灾和爆炸的防范措施。

施工流程前期准备在施工开始前的准备阶段，需要进行以下工作：1.完整的施工图纸审核和技术交底。

2.管道材料的采购和检验。

3.地面标志的设置，确保工地的安全和通畅。

施工实施1.管道开挖：根据设计的管道走向和深度，采用机械手段进行开挖。

2.管道敷设：将管道按照设计要求进行布置和连接。

3.封闭和密封：对每段管道进行严密的封闭和密封处理，防止泄漏和渗漏。

4.管道测试：对每段管道进行压力测试和泄漏检测，确保管道的质量和安全性。

国内外综合管廊的5个案例介绍（1）蒙特利尔地下城蒙特利尔地下城（Montreal' Underground City）位于加拿大第二大城市蒙特利尔威尔玛丽区地下，长达17千米，总面积达400万平方米，步行街全长30千米，是结合地下空间开发利用建设地下综合管廊的案例之一。

地下城连接着10个地铁车站、2000个商店、200家饭店、40家银行、34家电影院、2所大学、2个火车站和一个长途车站。

地下城最深的地方上下可分五层，邮局、超市、酒吧、咖啡屋、美容美发店一应俱全，应有尽有。

整个建设历经60年。

每天有50万人进入地下城。

图1-1 蒙特利尔地下城平面位置图及实景照片（2）日本综合管廊日本国土狭小，城市用地紧张，更加注重地下空间的综合利用，综合管廊在日本开始兴建于1926年千代田，东京1958年开始兴建综合管廊。

较为典型的项目有东京临海副都心地下综合管廊，该综合管廊总长度16公里，工程建设历时7年，耗资3500亿日元，是目前世界上规模最大、最充分利用地下空间将各种基础设施融为一体的建设项目。

该项目为一条距地下10米、宽19.2米、高5.2米的地下管道井，把上水管、中水管、下水管、煤气管、电力电缆、通信电缆、通信光缆、空调冷热管、垃圾收集管等九种城市基础设施管道科学、合理地分布其中。

图2-2 日本综合管廊实景照片（3）上海张杨路1994年底，国内第一条规模较大、距离较长的综合管廊在上海市浦东新区张杨路初步建成。

该综合管廊全长约11.125公里，埋设在道路两侧的人行道下，综合管廊为钢筋混凝土结构，其断面形状为矩形，由燃气室和电力室两部分组成。

该综合管廊还配置了相当齐全的安全配套设施，建成了中央计算机数据采集与显示系统。

图1-3 上海市张杨路综合管廊照片图1-4 上海市张杨路综合管廊标准断面（4）广州大学城2002年，广东省在制订广州大学城规划时，确立了大学城（小谷围岛）综合管廊专项规划。

该综合管廊建在小谷围岛中环路中央隔离绿化带的地下，沿中环路呈环状结构布局，全长约10公里，管廊高2.8米，宽7米（分隔成2.5米、3米、1.5米三个舱）。

给⽔排⽔集锦：亚洲五⼤经典城市综合管廊案例1⽇本东京⽇⽐⾕1926年，⽇本在关东⼤地震以后的东京复兴建设中，完成了包括九段坂在内的多处长约1.8km的共同沟。

⽇本共同沟的总体发展⽬标是要在21世纪初，在县政府所在地和地⽅中⼼城市等80个城市⼲线道路下建设约1100km的共同沟。

⽽⼈⼝最为密集的城市东京，已提出了利⽤深层地下空间资源（地下50m），建设规模更⼤的⼲线共同沟⽹络体系的设想。

特点：采⽤盾构开挖，在⼤深度地下建设综合管廊⽹络系统。

2⽇本横滨ＭＭ２１区横滨21区是⽇本第⼆⼤城市横滨的核⼼项⽬。

特点：集旅游、商务、购物、会议、展览、博物馆于⼀体的超⼤地下空间综合体规划项⽬。

3新加坡滨海湾新加坡对地下空间的开发利⽤是有详细规划设计的：地表以下20⽶内，建设供⽔、供⽓管道；地下15⽶⾄地下40⽶，建设地铁站、地下商场、地下停车场和实验室等设施；地下30⽶⾄地下130⽶，建设涉及较少⼈员的设施，⽐如电缆隧道、油库和⽔库等。

特点：容纳供⽔管道、通信电缆、电⼒电缆，甚⾄垃圾收集系统。

管廊距地⾯3⽶，全长3.9千⽶，⼯程耗资8亿新元（约合35.86亿元⼈民币）。

4中国⽩银市⽩银市为⾸批综合管廊建设试点城市之⼀，为⽢肃省域核⼼的重要组成部分，2区3县，⾯积21209km2。

市政管线现状为地下管线⽼旧、容量不⾜，管线权属众多，且存在多头管理与⽆⼈管理并存现象。

特点：总体布局结合⾼压线⼊地、地下空间和⼈防；⽆管⽹式超细⼲粉⾃动灭⽕装置；天燃⽓管道⼊廊；所有管线集中出舱。

5中国珠海横琴新区珠海横琴新区新建城市地下综合管廊全长33.4km,⼯程直接建设投资约22亿元，内设通风、排⽔、消防、监控等系统，由控制中⼼集中控制，实现全智能化运⾏。

特点：⼀次投⼊最⼤、建设长度最长、辐射⾯积最⼴、纳⼊管线最多和施⼯难度最⾼。

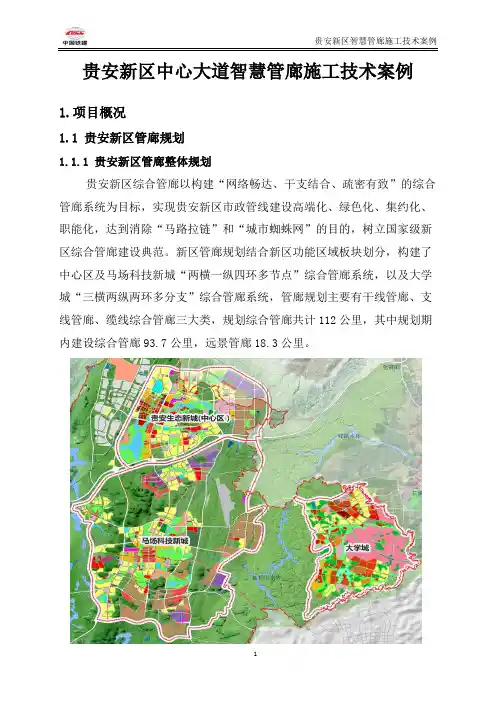

贵安新区中心大道智慧管廊施工技术案例1.项目概况1.1贵安新区管廊规划1.1.1 贵安新区管廊整体规划贵安新区综合管廊以构建“网络畅达、干支结合、疏密有致”的综合管廊系统为目标，实现贵安新区市政管线建设高端化、绿色化、集约化、职能化，达到消除“马路拉链”和“城市蜘蛛网”的目的，树立国家级新区综合管廊建设典范。

新区管廊规划结合新区功能区域板块划分，构建了中心区及马场科技新城“两横一纵四环多节点”综合管廊系统，以及大学城“三横两纵两环多分支”综合管廊系统，管廊规划主要有干线管廊、支线管廊、缆线综合管廊三大类，规划综合管廊共计112公里，其中规划期内建设综合管廊93.7公里，远景管廊18.3公里。

根据管廊区域情况共计设计管廊主控制中心3个（总控制中心“贵安新区管廊运营管理中心”位于中心大道），分控制中心8个。

规划入廊管线主要为电力管线、通信电缆、直饮水管、给水管、中水管、燃气管、热力管、雨水、污水、真空垃圾管等10大类。

1.1.2 贵安新区管廊断面规划根据纳入管线种类及数量，综合管廊规划的断面类型主要分为的四舱型、三舱型、双舱型及单舱型。

各管廊承担的功能不同又分为干线综合管廊、支线综合管廊、缆线综合管廊。

1.1.2.1干线型综合管廊干线型综合管廊位于贵安新区重要道路下方，为连接各个重要设施及介质输送的主要通道，兼顾服务周边地块功能，以三舱断面为主，部分路段为四舱，容纳有220 千伏高压电力电缆、110 千伏高压电力电缆、10 千伏中压电力电缆、通信电缆、给水管线、再生水管线、燃气管线，并考虑了一定的预留管位（直饮水管线，部分管廊预留了真空垃圾输送管线、热力管线等），内部留有人行检修空间。

干线管廊典型断面图（含热力、燃气等）干线管廊典型断面图（含燃气）1.1.2.2支线型综合管廊支线型综合管廊位于贵安新区开发强度较高的地段以及重要道路下方，以服务周边用地为主，不作为连接各个变电站的主要电力通道，主要为双舱或单舱断面，容纳有 10 千伏中压电力电缆（个别管廊内容纳了 110 千伏和 220 千伏高压电力电缆）、通信电缆、支线管廊典型断面图（双舱）给水管线、再生水管线，并考虑了一定的预留管位，内部留有人行检修空间。
