第1篇一、工程概况本项目位于我国某城市，旨在构建一个现代化的综合管廊系统，以解决城市地下管线复杂、地面空间紧张等问题。
综合管廊系统将电力、通信、给水、排水、中水、热力等市政管线集中布置，实现地下空间的合理利用和高效管理。
本方案针对综合管廊工程的特点，制定了详细的施工方案。
二、施工组织与管理1. 组织机构成立综合管廊工程施工项目部，下设施工技术组、质量安全管理组、材料设备组、现场管理组、后勤保障组等，确保施工组织有序、高效。
2. 管理制度（1）建立健全施工管理制度，包括施工组织设计、施工方案、安全技术措施、质量管理措施等。
（2）严格执行国家及地方有关工程建设标准、规范和规程。
（3）加强施工现场管理，确保施工安全、文明、环保。
3. 人员培训对施工人员进行专业技能培训和安全教育，提高施工队伍的整体素质。
三、施工准备1. 工程测量（1）对施工现场进行详细测量，确定综合管廊的平面位置、高程等。
（2）绘制施工详图，明确施工范围、施工方法、施工顺序等。
2. 材料设备（1）采购符合国家标准的管廊结构材料、管道、电缆、支架等。
（2）配备必要的施工设备，如挖掘机、吊车、装载机、混凝土搅拌车等。
（3）设备进场前进行检验，确保设备性能良好。
3. 施工图纸及技术交底（1）组织设计单位进行施工图纸会审，明确施工要求。
（2）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
四、施工工艺及方法1. 土方开挖（1）采用挖掘机进行土方开挖，遵循“先深后浅、先外后内”的原则。
（2）开挖过程中，注意保护地下管线和构筑物。
2. 基础施工（1）基础垫层采用C15混凝土，厚度不小于100mm。
（2）基础采用C30混凝土，厚度不小于300mm。
3. 管廊主体结构施工（1）采用预制装配式管廊结构，现场进行组装。
（2）组装过程中，确保预制构件的精度和质量。
4. 管线施工（1）管线按照设计要求进行安装，确保管线布局合理、间距适中。
（2）管线安装完成后，进行试压、冲洗、通球等试验。

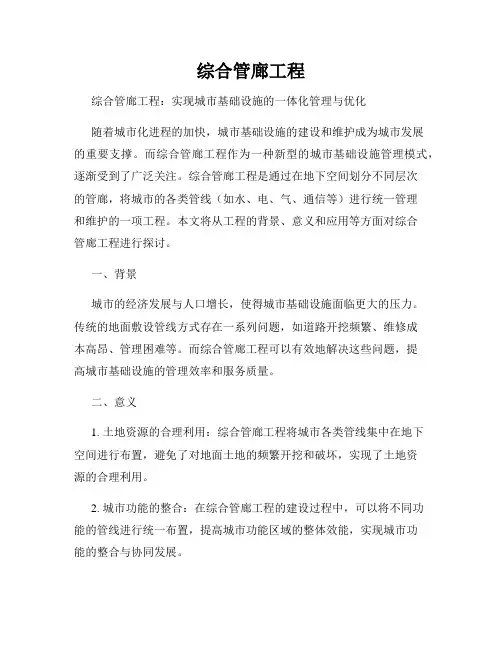

综合管廊工程综合管廊工程：实现城市基础设施的一体化管理与优化随着城市化进程的加快，城市基础设施的建设和维护成为城市发展的重要支撑。
而综合管廊工程作为一种新型的城市基础设施管理模式，逐渐受到了广泛关注。
综合管廊工程是通过在地下空间划分不同层次的管廊，将城市的各类管线（如水、电、气、通信等）进行统一管理和维护的一项工程。
本文将从工程的背景、意义和应用等方面对综合管廊工程进行探讨。
一、背景城市的经济发展与人口增长，使得城市基础设施面临更大的压力。
传统的地面敷设管线方式存在一系列问题，如道路开挖频繁、维修成本高昂、管理困难等。
而综合管廊工程可以有效地解决这些问题，提高城市基础设施的管理效率和服务质量。
二、意义1. 土地资源的合理利用：综合管廊工程将城市各类管线集中在地下空间进行布置，避免了对地面土地的频繁开挖和破坏，实现了土地资源的合理利用。
2. 城市功能的整合：在综合管廊工程的建设过程中，可以将不同功能的管线进行统一布置，提高城市功能区域的整体效能，实现城市功能的整合与协同发展。
3. 管线管理的高效性：综合管廊工程对城市各类管线进行统一管理，实现了管线的科学布置、维修更换等工作的高效进行，提高了管理的便捷性和准确性。
4. 环境保护的可持续性：综合管廊工程可以有效减少道路开挖对城市环境的破坏，提高了城市的生态环境保护水平，实现了城市的可持续发展。
三、应用案例综合管廊工程在国内外的应用越来越广泛。
例如，在新加坡的樟宜综合管廊工程中，将不同种类的管线集中在地下的同一个管廊中，通过管廊内的定期巡检和可视化监控系统，实现了对城市管线的全面监控和管理。
该工程大大提高了城市基础设施的管理效率和服务质量，为城市的可持续发展提供了重要支持。
四、发展前景综合管廊工程的发展前景广阔。
随着城市化程度不断提高和城市基础设施建设的不断扩张，综合管廊工程将会成为未来城市基础设施规划中不可或缺的一部分。
同时，随着技术的不断进步，综合管廊工程的建设技术也将逐渐完善，性能更加稳定和可靠。

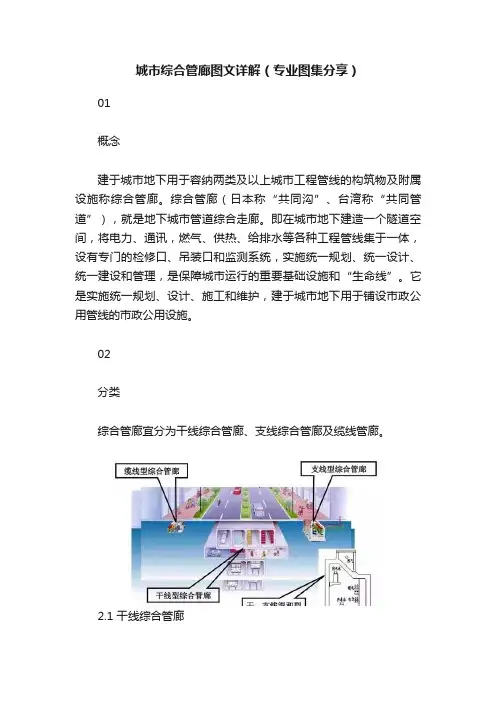

城市综合管廊图文详解（专业图集分享）01概念建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施称综合管廊。
综合管廊（日本称“共同沟”、台湾称“共同管道”），就是地下城市管道综合走廊。
即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。
它是实施统一规划、设计、施工和维护，建于城市地下用于铺设市政公用管线的市政公用设施。
02分类综合管廊宜分为干线综合管廊、支线综合管廊及缆线管廊。
2.1 干线综合管廊干线综合管廊用于容纳城市主干工程管线，采用独立分舱方式建设的的综合管廊。
干线综合管廊一般设置于道路中央下方，负责向支线综合管廊提供配送服务，主要收容的管线为通信、有线电视、电力、燃气、自来水等，也有的干线综合管廊将雨、污水系统纳入。
其特点为结构断面尺寸大、覆土深、系统稳定且输送量大，具有高度的安全性，维修及检测要求高。
2.2 支线综合管廊支线综合管廊用于容纳城市配给工程管线，采用单舱或双舱建设的的综合管廊。
支线综合管廊为干线综合管廊和终端用户之间相联系的通道，一般设于道路两旁的人行道下，主要收容的管线为通信、有线电视、电力、燃气、自来水等直接服务的管线，结构断面以矩形居多。
其特点为有效断面较小，施工费用较少，系统稳定性和安全性较高。
2.3 缆线管廊缆线管廊采用浅埋沟道方式建设，设有可开启盖板但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊。
缆线综合管廊一般埋设在人行道下，其纳入的管线有电力、通信、有线电视等，管线直接供应各终端用户。
其特点为空间断面较小，埋深浅，建设施工费用较少，不设有通风、监控等设备，在维护及管理上较为简单。
03建设意义地下综合管廊系统不仅解决城市交通拥堵问题，还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。

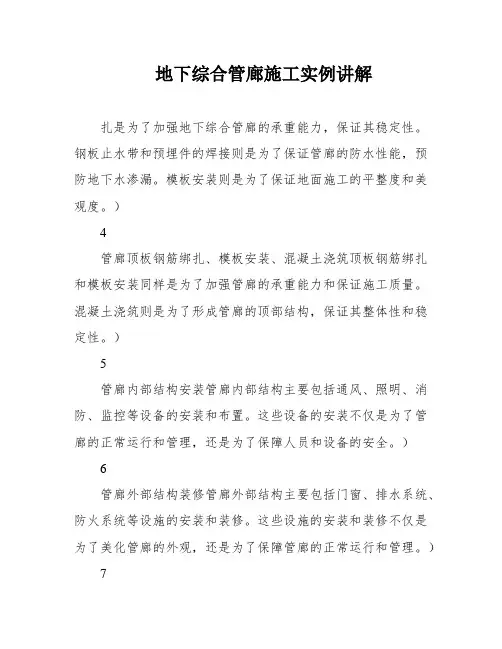

地下综合管廊施工实例讲解扎是为了加强地下综合管廊的承重能力，保证其稳定性。
钢板止水带和预埋件的焊接则是为了保证管廊的防水性能，预防地下水渗漏。
模板安装则是为了保证地面施工的平整度和美观度。
）4管廊顶板钢筋绑扎、模板安装、混凝土浇筑顶板钢筋绑扎和模板安装同样是为了加强管廊的承重能力和保证施工质量。
混凝土浇筑则是为了形成管廊的顶部结构，保证其整体性和稳定性。
）5管廊内部结构安装管廊内部结构主要包括通风、照明、消防、监控等设备的安装和布置。
这些设备的安装不仅是为了管廊的正常运行和管理，还是为了保障人员和设备的安全。
）6管廊外部结构装修管廊外部结构主要包括门窗、排水系统、防火系统等设施的安装和装修。
这些设施的安装和装修不仅是为了美化管廊的外观，还是为了保障管廊的正常运行和管理。
）7管廊验收与交付管廊建设完成后，需要进行验收和交付。
验收包括质量验收、安全验收和环保验收等，只有通过验收后，才能交付使用。
交付后，需要进行管廊的管理和维护，保证其正常运行和使用寿命。
）地下综合管廊是一种为通信、电力、燃气、供水等各类公用类管线盖一个共同的“房子”，它能有效破解“拉链马路”问题，节约地面空间，管道集中也便于管理和维修。
其经济、社会、生态效益主要体现在消除城市“拉链路”，解决城市内涝问题，为城市地下空间开发利用提供基础，消除城市“蜘蛛网”，节约宝贵的土地资源等方面。
在施工过程中，需要进行基坑开挖、边坡支护、防水卷材铺设垫层、管廊地板和顶板钢筋绑扎、混凝土浇筑、管廊内外部结构安装和装修等工序。
最后进行验收和交付，进行管廊的管理和维护。
底板和侧墙模板安装是管廊主体施工的第一道工序，标志着正式开始。
底板混凝土浇筑是管廊主体混凝土工程的开始，这也是施工员最激动的时刻，因为它意味着管廊主体即将成型。
侧墙与顶板钢筋绑扎和模板安装要求精准，这决定着管廊是否标准，也是为管廊主体最后一道工序做准备。
接下来，可以安装管廊支架和各种管道，就像温馨的小屋里摆上各种家具，各种管线就可以入住了。
管道综合管廊施工方案案例项目背景管道综合管廊是一种系统化的工程项目，通常由多个具有不同功能的管道运行于同一廊道内。
这种设计方案能够有效地节约土地和资源，在城市建设中起到重要作用。
本文将介绍一个具体的管道综合管廊施工方案案例。
项目概述该项目位于某大城市的市中心，主要用于改造既有地下管线，将现有零散的管道整合到一处综合管廊内，以提高管道系统的可维护性和可操作性。
综合管廊将包括给水管道、污水管道、天然气管道以及通信线缆等多个功能的管道，目标是在有限的土地资源下，高效解决城市基础设施的需求。
技术要求管道设计在管道的设计方面，需要考虑以下几个关键要求：1.综合管廊的设计要满足各种管道的布置和运行要求，尽量减少交叉干扰和冲突。
2.针对不同管道的特点，设计合理的施工工艺和管道材料。
3.考虑到未来维护和扩展的需求，预留足够的维修通道和操作空间。
施工方案在管道综合管廊的施工过程中，需要遵循以下方案：1.多管齐下：根据设计要求，同时进行多管道的施工，提高工作效率。
确保施工进度和质量控制。
2.精细施工：采用现代化的施工设备和技术，确保管道的准确布置和连接，防止管道泄漏和损坏。
安全措施在管道综合管廊的施工过程中，需要采取以下安全措施：1.完善的安全培训：对施工人员进行充分的安全教育和培训，提高其安全意识和操作技能。
2.环境保护措施：在施工过程中，采取合适的措施防止对周边环境的污染和破坏。
3.防火防爆措施：由于涉及到天然气管道等易燃易爆物质，必须加强火灾和爆炸的防范措施。
施工流程前期准备在施工开始前的准备阶段，需要进行以下工作：1.完整的施工图纸审核和技术交底。
2.管道材料的采购和检验。
3.地面标志的设置，确保工地的安全和通畅。
施工实施1.管道开挖：根据设计的管道走向和深度，采用机械手段进行开挖。
2.管道敷设：将管道按照设计要求进行布置和连接。
3.封闭和密封：对每段管道进行严密的封闭和密封处理，防止泄漏和渗漏。
4.管道测试：对每段管道进行压力测试和泄漏检测，确保管道的质量和安全性。
地下综合管廊施工方案一、前言地下综合管廊是一种将各类公用管线集中在地下的地道系统。
它的建设对于城市的基础设施发展和城市规划有着重要的意义。
本文将详细介绍地下综合管廊施工方案，包括工程概况、施工准备、施工步骤、材料选用等方面。
二、工程概况地下综合管廊施工工程位于某市中心区域，总长度约为10公里，横断面宽度为3米，深度为5米。
工程包括电力、通信、给水、排水、燃气等各类管线的敷设。
施工难度较大，需要充分考虑地下水位、地质情况以及与现有地下设施的协调等因素。
三、施工准备1. 勘察设计：进行地质勘察，确定地下管线敷设方案，并制定详细的施工图纸。
2. 确定施工队伍：成立专业的施工队伍，包括经验丰富的工程师和技术人员。
3. 采购材料：根据设计要求，采购所需的管材、接头、支架等施工材料。
4. 安全措施：制定完善的施工安全方案，确保施工人员的安全。
四、施工步骤1. 地面标志：根据设计图纸，用白色漆标记出地下综合管廊的位置及线路。
2. 土方开挖：采用机械挖掘方式进行土方开挖，并及时清理现场，确保施工环境干净整洁。
3. 桩基施工：根据地质情况，进行桩基的打桩和浇筑。
4. 基础施工：在桩基的基础上进行基础的浇筑和养护。
5. 结构施工：根据设计要求，进行地下综合管廊的结构施工，包括梁柱墙面的搭建和安装。
6. 管线敷设：按照设计图纸，进行各类管线的敷设和连接，确保管线的质量和安全。
7. 安装设备：根据需要，进行电力设备、通信设备等设备的安装和调试。
8. 装修饰面：在地下综合管廊的内部进行装修饰面的施工，提升整体美观度。
9. 防水处理：对地下综合管廊进行防水处理，确保地下水源不会渗透到管廊内。
10. 竣工验收：进行竣工验收，并办理相关手续。
五、材料选用1. 管材：根据不同管线的要求，选用合适的管材，如聚乙烯管、钢管等。
2. 接头：选用质量可靠、连接牢固的接头，确保管线的完整性。
3. 支架：选择强度高、稳定性好的支架，确保管线的安全固定。
城市地下综合管廊施工工程概况1.1工程简介1、海口路综合管廊设计范围K0+063~K1+465，总长1402m。
管廊敷设于道路南侧15m绿化带内，平面布置沿实施道路中心线方向由西向东，标准段综合管廊中心线与实施道路中心线的距离为21m；位于海口路大桥附近的局部段落综合管廊中心线与实施道路中心线的距离增加至25m。
管廊标准段竖向设计基本沿用道路纵坡走向，埋置深度约为6m~8m;位于海口路大桥附近的局部段落竖向设计纵坡较大，保证河床范围内管廊顶面覆土厚度不小于1.5m。
管廊为三舱断面，包含北侧两个高压电力舱以及南侧一个小三线综合舱，小三线综合舱内承纳10KV电力电缆、通信线缆、1根DN400配水管并预留1根DN600中水管管位。
三舱断面净空尺寸为1.4*1.7+1.4*1.7+3.9*1.7m。
主体结构顶底板及侧墙壁厚0.35~0.5m，中墙厚0.25m。
管廊廊体采用钢筋混凝土现浇而成。
综合管廊高压电力仓均设置宽1.2m的检修通道。
小三线综合舱内在DN400配水管与预留DN600中水管道间设置宽1m的检修通道，并在预留DN600中水管与10KV电力管线支架间设置宽为0.6m的安装距离。
全线共设计：通风口（双侧通风口、单侧通风口）、吊装口、出线井（含A、B、C、D、E、F型）、逃生口、十字交叉口（含A、B型）、T型交叉口、集水坑等7大类节点结构。
断面示意图如下图：1.2工程地质与水文情况1.1.1气象场地所处成都地区属亚热带季风型气候，其主要特点是：四季分明、气候温和、雨量充沛、夏无酷暑、冬少冰雪。
主导风向为NNE向，常年平均风速为1.2米/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量为900～1000mm，七、八月份雨量集中，易形成暴雨。
根据成都气象台观测资料，成都地区的气象指标如下：①气温：多年平均气温16.2℃，极端最高气温38.3℃,极端最低气温-5.9℃。
②降水量：多年平均降水量为947.00mm。
第1篇本工程位于某市某区，全长约5公里，主要承担城市供水、排水、电力、通信、燃气等市政管线的敷设任务。
地下综合管廊设计为单舱结构，净宽6.5米，净高4.5米，采用预制混凝土构件拼装而成。
施工工期为12个月。
二、施工准备1. 组织机构成立项目指挥部，负责组织、协调、指挥整个工程的建设工作。
下设施工、技术、质量、安全、材料、财务、后勤等职能部门。
2. 施工人员招聘具有相关资质和经验的施工人员，并进行岗前培训，确保施工人员具备相应的专业技能。
3. 施工设备根据工程需要，配备挖掘机、吊车、装载机、混凝土搅拌车、泵车、切割机、焊接机、切割锯等施工设备。
4. 材料准备采购符合国家标准的预制混凝土构件、钢筋、水泥、砂石、管道、电缆、电线等材料。
5. 施工方案编制根据工程特点和施工需求，编制详细的施工方案，包括施工组织设计、施工工艺、质量控制、安全措施等内容。
三、施工工艺1. 预制混凝土构件制作（1）选用符合国家标准的混凝土原材料，确保混凝土质量。
（2）按照设计图纸要求，制作预制混凝土构件，包括管廊主体、侧墙、顶板、底板等。
（3）在构件制作过程中，严格控制混凝土的强度、抗渗性、抗裂性等性能指标。
2. 预制构件运输与堆放（1）采用平板车运输预制构件，确保运输过程中的安全。
（2）在施工现场设置构件堆场，按照构件种类、规格、数量等进行分类堆放。
3. 预制构件安装（1）采用吊车将预制构件吊装至指定位置。
（2）按照设计要求，进行构件之间的连接和固定。
（3）对安装后的构件进行验收，确保安装质量。
4. 管线敷设（1）按照设计图纸，进行管线敷设，确保管线间距、标高、方向等符合要求。
（2）对敷设的管线进行验收，确保管线质量。
5. 附属设施施工（1）安装通风、照明、消防等附属设施。
（2）对附属设施进行验收，确保设施功能正常。
6. 防水施工（1）对管廊主体、侧墙、顶板等部位进行防水施工，采用防水涂料、防水卷材等材料。
（2）对防水施工进行验收，确保防水效果。
BIM GIS光纤传感云数据平台物联网单击此处添加文字内容城市地下综合管廊建设现状单击此处添加文字内容包头市地下综合管廊建设情况单击此处添加文字内容综合管廊建设体会单击此处添加文字内容新技术在综合管廊中的应用1243综合管廊项目建设现状概述1.国家政策层面•国发〔2013〕36号国务院关于加强城市基础设施建设的意见。
•国办发[2014]27号国务院办公厅关于加强城市地下管线建设管理的指导意见。
•国办发〔2015〕61 号国务院办公厅关于推进城市地下综合管廊建设的指导意见。
•2016年政府工作报告中，提出全国建设2000公里里程综合管廊。
•中央发布〔2016〕6号文件《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》•2016.2.27住建部陈部长主持召开城市地下综合管廊建设项目对接洽谈会，市长、行长•2016.6.17 住建部陈政高部长在视察包头市新都市区综合管廊后召开视频电话会议，有167个城市的相关领导参加；要求燃气、污水等相关管线全部入廊。
•2016.7月，已安排112亿专项资金；要求每个月将管廊开工情况上报国务院•先后两批共计10+15个试点城市，2016年将共计建设里程2577公里综合管廊。
•PPP模式，优惠贷款利率为4.145%。
•总理工程2.地方建设情况：•山东、贵州、吉林、青海、宁夏、云南、内蒙古等22省涉及43个城市，共计105个综合管廊项目开工建设，总里程478公里•广东、甘肃、湖南、四川、安徽、浙江、吉林等28省76个城，目前305个综合管廊项目已立项，正在开展前期工作，总计里程1156公里。
•全国仍有101个城市233个管廊项目至今未进入项目前期，总计944公里•国内共计353个城市编制了综合管廊专项规划，审批通过78个。
3、企业•设计单位：编制管廊专项规划、可研、初设、施工图•施工企业：组织社会资本与政府洽谈•资本方：组织低成本资金占领要地•运营商：在主要城市跑马圈地4、综合管廊会议（多多）•协会•出版社•社会团体•各种组织等等包头市综合管廊建设情况汇报•1.项目概况•2.设计内容•3.设计难点•4.施工工法汇总项目概况--中标通知书•在2013年9月16日，国务院发布《关于加强城市基础设施建设的意见》指出全面启动地下综合管廊工程的情况下，包头市结合城市自身发展目标及建设管理理念，成功申报并获批为国家首批十个国家级综合管廊试点城市之一。
城市综合管廊案例分析以吉首市高铁片区金坪路综合管廊设计为例，介绍了入廊管线种类、跨河段管廊处理方案、管廊分支引出方式、交叉口形式、管廊施工工艺、支吊架和管廊锚固连接方式等设计要点，以期为综合管廊在我国山地城市推广建设提供参考。
1、工程概况金坪路位于吉首市高铁片区，规划为城市主干道。
高铁片区位于吉首市乾州东南部，主要功能定位为“经济新区、产业基地、生态片区”。
道路通行区属于构造剥蚀溶蚀丘陵区，主要为寒武系碳酸盐岩构成的丘陵地貌工程，相对高差较大，道路最高设计标高274.7 m，最低设计标高200.7 m；地形相对复杂，依次通过万溶江、跳岩河、焦柳铁路、X047县道、联合村深沟。
工程设计主要内容包括道路、桥梁、综合管廊、道路排水、道路照明等。
其中综合管廊设计主要包括管廊工艺、结构及附属工程（消防、供电及照明、监控、通风、排水）等。
2、设计问题探讨2.1入廊管线种类根据吉首市各管线专项规划，设计道路下主要管线有电力电缆、通信管线、给水管、再生水管、燃气管、污水管、雨水管等，就上述管线进行入廊分析。
（1）电力、通信、给水、再生水管道。
电力、通信、给水、再生水管道维修次数多，将其纳入综合管廊经济合理，目前国内外相应技术比较成熟，本次设计均收纳至廊内。
（2）燃气管道。
目前我国《城市综合管廊工程技术规范》（GB 50838-2015）是允许燃气管道进入综合管廊的，但应在独立舱室内敷设，并采取多种措施，确保管线的安全可靠运营。
（3）排水管道。
对排水管道是否入廊，主要基于以下考虑：一是排水管道为重力流，若排水管道坡度与道路坡度不一致，会导致综合管廊埋设深度加大，增加工程投资；二是排水管道口径较大，将增大综合管廊断面尺寸，同样增加工程投资；三是由于污水管自身会产生有毒有害气体的特点，管廊内相应增加硫化氢、甲烷、氧气等气体的环境监测，增加了造价、运行成本，增大了管理复杂程度。
（4）方案比选。
根据入廊管线种类，提出两种方案：方案一只考虑电力、通信、给水、再生水管线入廊；方案二所有管线均入廊，见图1，图2。
