PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。

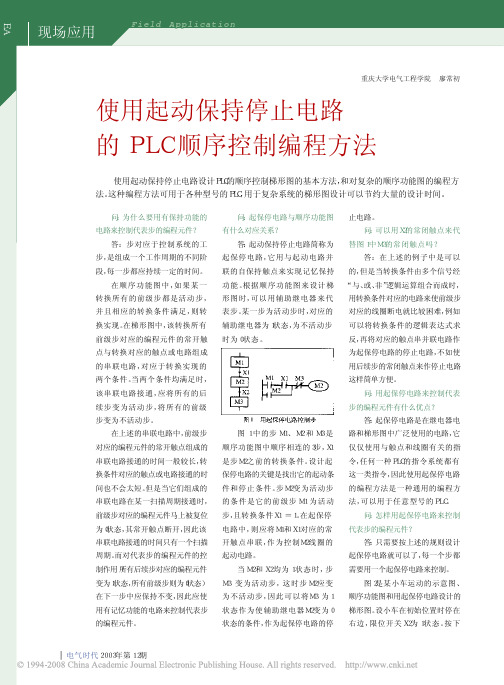

一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PL C的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
三菱plc起保停电路梯形图
————————————————————————————————作者：————————————————————————————————日期：
三菱plc起保停电路梯形图
起动、保持和停止电路（简称起保停电路）在梯形图中得到了广泛的应用，现在将它重画在图1中。
图中的起动信号X1和停止信号X2（例如起动按钮和停止按钮提供的信号）持续为ON的时间一般都很短，这种信号称为短信号，起保停电路最主要的特点是具有“记忆”功能，当起动信号X1变为ON时，（波形图中用高电平表示），X1的常开触点接通，如果这时X2为OFF，X2的常闭触点接通，Y1的线圈“通电”，它的常开触点同时接通。
放开起动按钮，X1变为OFF（用低电平表示），其常开触点断开，”能流”经Y1的常开触点和X2的常闭触点流过Y1的线图，Y1仍为ON，这就是所谓的“自锁”或“自保持”功能。
当X2为ON时，它的常闭触点断开，停止条件满足，使Y1的线圈“断电”，其常开触点断开。
以后即使放开停止按钮，X2的常闭触点恢复接通状态，Y1的线圈仍然“断电”。
这种功能也可以用SET（置位）和RST（复位）指令来实现。
在实际电路中，起动信号和停止信号可能由多个触点组成的串、并联电路提供。
PLC顺序控制中编制梯形图的四种方式可（编程）控制器（PLC）外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器（控制电路）移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述（控制系统）的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(GB6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位（寄存器）编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如:某PLC控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若（传感器）X400（检测）到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4s后快退Y431到上接近开关X402，就回到了原位。
功能表图见图1:图1功能表图2使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2起保停电路实现顺序控制3使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
三菱plc实现顺序控制的四种编程方法plc外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器控制电路移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(gb6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱plc为例，说明实现顺序控制的四种编程方式。
例如:某plc控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若传感器x400检测到工件到位，钻头向下工进y430当钻到一定深度钻头套筒压到下接近开关x401时，计时器t450计时，4s后快退y431到上接近开关x402，就回到了原位。
功能表图见图1:图1 功能表图1 使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号plc的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的plc改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2 起保停电路实现顺序控制2 使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器s来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令set置位，这样才具有控制功能，状态寄存器s才能提供stl触点，否则状态寄存器s与一般的中间继电器m相同。
起动、保持和停止电路（简称为“起保停”电路），其梯形图和对应的PLC 外部接线图如图4-23所示。
在外部接线图中起动常开按钮SB1和SB2分别接在输入端I0.0和I0.1，负载接在输出端Q0.0。
因此输入映像寄存器I0.0的状态与起动常开按钮SB1的状态相对应，输入映像寄存器I0.1的状态与停止常开按钮SB2的状态相对应。
而程序运行结果写入输出映像寄存器Q0.0，并通过输出电路控制负载。
图中的起动信号I0.0和停止信号I0.1是由起动常开按钮和停止常开按钮提供的信号，持续ON 的时间一般都很短，这种信号称为短信号。
起保停电路最主要的特点是具有“记忆”功能，按下起动按钮，I0.0的常开触点接通，如果这时未按停止按钮，I0.1的常闭触点接通，Q0.0的线圈“通电”，它的常开触点同时接通。
放开起动按钮，I0.0的常开触点断开，“能流” 经 Q0.0的常开触点和I0.1的常闭触点流过Q0.0的线圈，Q0.0仍为ON ，这就是所谓的“自锁”或“自保持”功能。
按下停止按钮，I0.1的常闭触点断开，使Q0.0的线圈断电，其常开触点断开，以后即使放开停止按钮，I0.1的常闭触点恢复接通状态，Q0.0的线圈仍然“断电”。
时序分析如图4-24所示。
这种功能也可以用图4-25中的S 和R 指令来实现。
在实际电路中，起动信号和停止信号可能由多个触点组成的串、并联电路提供。
小结：I0.0I0.1Q0.01M 2ML+DC24VSB1SB2外部电路接线图1L起、保、停电路梯形图输入映像寄存器 输出映像寄存器图4-23外部接线图和梯形图图4-25 S/R 指令实现的起、保、停电路图4-24时序分析图I0.0 I0.1 Q0.0外部电路接线图（1）每一个传感器或开关输入对应一个PLC 确定的输入点，每一个负载PLC 一个确定的输出点。
（2）为了使梯形图和继电器接触器控制的电路图中的触点的类型相同，外部按钮一般用常开按钮。
图4-26 互锁电路LD I0.0 O M0.0 AN M0.1 = M0.0 LD I0.1 O M0.1 AN M0.0 = M0.1 LD M0.0 = Q0.0 LD M0.1 = Q0.1。
