【CN209553192U】机车主变压器拆装升降装置用平面平移转动机构【专利】

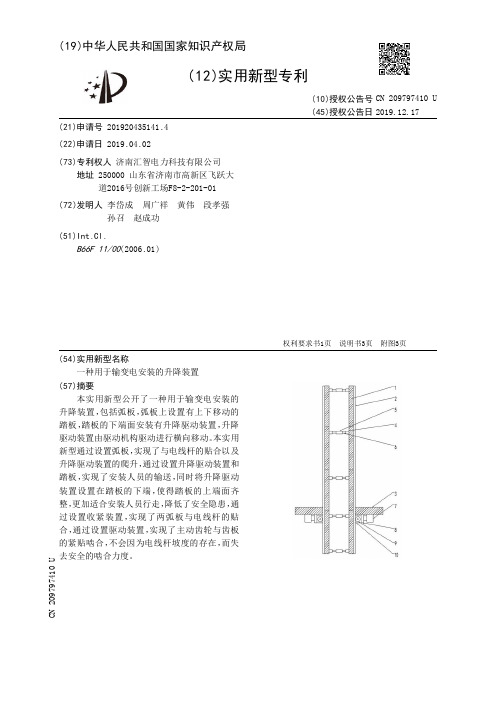

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435141.4(22)申请日 2019.04.02(73)专利权人 济南汇智电力科技有限公司地址 250000 山东省济南市高新区飞跃大道2016号创新工场F8-2-201-01(72)发明人 李岱成　周广祥　黄伟　段孝强　孙召　赵成功　(51)Int.Cl.B66F 11/00(2006.01)(54)实用新型名称一种用于输变电安装的升降装置(57)摘要本实用新型公开了一种用于输变电安装的升降装置，包括弧板，弧板上设置有上下移动的踏板，踏板的下端面安装有升降驱动装置，升降驱动装置由驱动机构驱动进行横向移动。

本实用新型通过设置弧板，实现了与电线杆的贴合以及升降驱动装置的爬升，通过设置升降驱动装置和踏板，实现了安装人员的输送，同时将升降驱动装置设置在踏板的下端，使得踏板的上端面齐整，更加适合安装人员行走，降低了安全隐患，通过设置收紧装置，实现了两弧板与电线杆的贴合，通过设置驱动装置，实现了主动齿轮与齿板的紧贴啮合，不会因为电线杆坡度的存在，而失去安全的啮合力度。

权利要求书1页 说明书3页 附图3页CN 209797410 U 2019.12.17C N 209797410U权　利　要　求　书1/1页CN 209797410 U1.一种用于输变电安装的升降装置，其特征在于：包括弧板（1），弧板（1）上设置有上下移动的踏板（3），踏板（3）的下端面安装有升降驱动装置，升降驱动装置由驱动机构驱动进行横向移动，升降驱动装置包括安装在弧板（1）一侧靠近中部位置的齿板（2），齿板（2）沿弧板（1）的长度方向设置，齿板（2）上啮合有主动齿轮（9）,主动齿轮（9）内同轴装配有转轴（12），转轴（12）的一端与步进电机（10）的输出端传动连接，转轴（12）上靠近主动齿轮（9）两侧的位置分别安装有对称设置的支撑座（11），两支撑座（11）通过第二导向单元安装在踏板（3）的下端面，两支撑座（11）的一侧通过连接件（13）固定连接有矩形结构的支撑板（8），支撑板（8）通过第二导向单元安装在踏板（3）的下端面，驱动机构包括在支撑板（8）的一侧固定连接的液压伸缩杆（7），液压伸缩杆（7）的一端固定安装在踏板（3）的下端面。

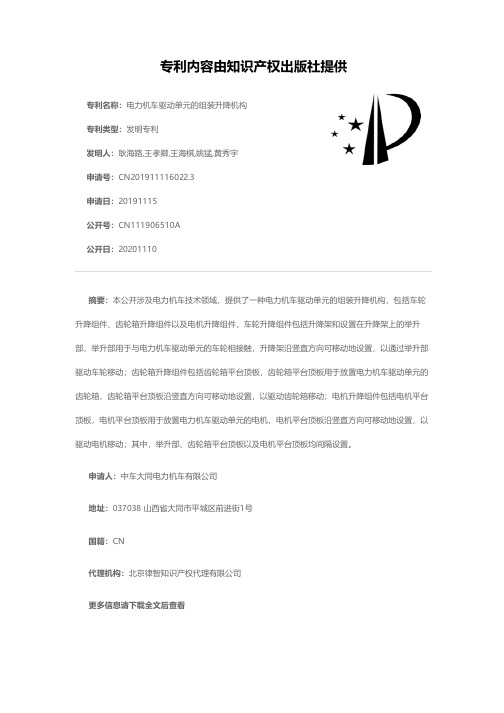

专利名称：电力机车驱动单元的组装升降机构专利类型：发明专利
发明人：耿海路,王孝卿,王海棋,姚猛,黄秀宇申请号：CN201911116022.3
申请日：20191115
公开号：CN111906510A
公开日：
20201110
专利内容由知识产权出版社提供
摘要：本公开涉及电力机车技术领域，提供了一种电力机车驱动单元的组装升降机构，包括车轮升降组件、齿轮箱升降组件以及电机升降组件，车轮升降组件包括升降架和设置在升降架上的举升部，举升部用于与电力机车驱动单元的车轮相接触，升降架沿竖直方向可移动地设置，以通过举升部驱动车轮移动；齿轮箱升降组件包括齿轮箱平台顶板，齿轮箱平台顶板用于放置电力机车驱动单元的齿轮箱，齿轮箱平台顶板沿竖直方向可移动地设置，以驱动齿轮箱移动；电机升降组件包括电机平台顶板，电机平台顶板用于放置电力机车驱动单元的电机，电机平台顶板沿竖直方向可移动地设置，以驱动电机移动；其中，举升部、齿轮箱平台顶板以及电机平台顶板均间隔设置。

申请人：中车大同电力机车有限公司
地址：037038 山西省大同市平城区前进街1号
国籍：CN
代理机构：北京律智知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种用于电池更换的往复式平移升降机构专利类型：发明专利
发明人：刘新田,耿双龙,梁志强
申请号：CN201810501406.6
申请日：20180523
公开号：CN108640018A
公开日：
20181012
专利内容由知识产权出版社提供
摘要：一种用于电池更换的往复式平移升降机构，沿导轨长度方向开设下滚轮行走槽；沿导轨长度方向配置的往复驱动件的输出端垂直于前横杆长度方向转动连接在前横杆上；剪叉组件的四个下端分别转动安装在前横杆和后横杆上，前横杆和后横杆上分别转动安装下滚轮，下滚轮位于下滚轮行走槽内；剪叉组件的四个上端分别转动安装上滚轮，上滚轮位于上滚轮行走槽内，上滚轮行走槽固设在升降台上；导轨上活动间隔配置的前导轨滑块和后导轨滑块通过连接件连接为一体；前导轨滑块和前横杆连接，下滚轮行走槽末端处设有锁止组件，后导轨滑块上设有解锁件；本机构仅通过一个驱动实现往复的平移升降运动，减轻了机构的复杂性，节约了电池更换的时间，提高更换效率。

申请人：上海工程技术大学
地址：201620 上海市松江区龙腾路333号
国籍：CN
代理机构：上海唯智赢专利代理事务所(普通合伙)
代理人：李明洁
更多信息请下载全文后查看。

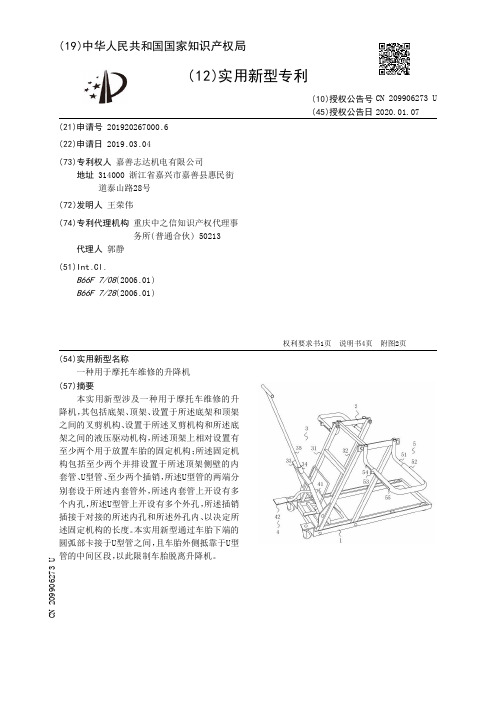

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920267000.6(22)申请日 2019.03.04(73)专利权人 嘉善志达机电有限公司地址 314000 浙江省嘉兴市嘉善县惠民街道泰山路28号(72)发明人 王荣伟　(74)专利代理机构 重庆中之信知识产权代理事务所(普通合伙) 50213代理人 郭静(51)Int.Cl.B66F 7/08(2006.01)B66F 7/28(2006.01)(54)实用新型名称一种用于摩托车维修的升降机(57)摘要本实用新型涉及一种用于摩托车维修的升降机，其包括底架、顶架、设置于所述底架和顶架之间的叉剪机构、设置于所述叉剪机构和所述底架之间的液压驱动机构，所述顶架上相对设置有至少两个用于放置车胎的固定机构；所述固定机构包括至少两个并排设置于所述顶架侧壁的内套管、U型管、至少两个插销，所述U型管的两端分别套设于所述内套管外，所述内套管上开设有多个内孔，所述U型管上开设有多个外孔，所述插销插接于对接的所述内孔和所述外孔内、以决定所述固定机构的长度。

本实用新型通过车胎下端的圆弧部卡接于U型管之间，且车胎外侧抵靠于U型管的中间区段，以此限制车胎脱离升降机。

权利要求书1页 说明书4页 附图2页CN 209906273 U 2020.01.07C N 209906273U权　利　要　求　书1/1页CN 209906273 U1.一种用于摩托车维修的升降机，包括底架(1)、顶架(2)、设置于所述底架(1)和顶架(2)之间的叉剪机构(3)、设置于所述叉剪机构(3)和所述底架(1)之间的液压驱动机构(4)，其特征在于：所述顶架(2)上相对设置有至少两个用于放置车胎的固定机构(5)；所述固定机构(5)包括至少两个并排设置于所述顶架(2)侧壁的内套管(51)、U型管(52)、至少两个插销(53)，所述U型管(52)的两端分别套设于所述内套管(51)外，所述内套管(51)上开设有多个内孔(54)，所述U型管(52)上开设有多个外孔(55)，所述插销(53)插接于对接的所述内孔(54)和所述外孔(55)内、以决定所述固定机构(5)的长度。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920403371.2(22)申请日 2019.03.27(73)专利权人 佛山市驰奥机械有限公司地址 528200 广东省佛山市南海区狮山镇罗村上柏大道里围工业区6号车间之一(住所申报)(72)发明人 张群华　(74)专利代理机构 深圳市宾亚知识产权代理有限公司 44459代理人 黄磊(51)Int.Cl.B28B 17/00(2006.01)(54)实用新型名称一种辊台升降调头装置(57)摘要本实用新型提供了一种辊台升降调头装置，属于一种窑炉配套设备，其包括机架、转动连接于机架的若干传动辊，以及驱使传动辊转动的驱动组件，相邻两个传动辊之间具有间隔，沿间隔和传动辊四周构建有升降托板，升降托板由旋转升降组件控制升降并旋转，旋转升降组件包括设置于升降托板且朝下延伸形成的支杆、输出轴与支杆连接的驱动气缸、固定于支杆且与升降托板平行的旋转板、设置于旋转板上表面的环形齿条、设置于机架的减速电机，以及设置于减速电机输出轴且与环形齿条啮合的齿轮；解决了目前在辊台升降调头装置当中，负责支撑起板坯并转动180°，完成调头的组件的结构较为复杂，使得成本和造价提高的问题。

权利要求书1页 说明书4页 附图3页CN 209812716 U 2019.12.20C N 209812716U权　利　要　求　书1/1页CN 209812716 U1.一种辊台升降调头装置，包括机架(101)、转动连接于机架(101)的若干传动辊(102)，以及驱使传动辊(102)转动的驱动组件(2)，相邻两个所述传动辊(102)之间具有间隔，沿所述间隔和传动辊(102)四周构建有升降托板(103)，所述升降托板(103)由旋转升降组件(3)控制升降并旋转，其特征在于，所述旋转升降组件(3)包括设置于升降托板(103)且朝下延伸形成的支杆(301)、输出轴与所述支杆(301)连接的驱动气缸(302)、固定于支杆(301)且与升降托板(103)平行的旋转板(303)、设置于旋转板(303)上表面且以支杆(301)和旋转板(303)的连接处为圆心的环形齿条(304)、设置于机架(101)的减速电机(305)，以及设置于减速电机(305)输出轴且与环形齿条(304)啮合的齿轮(306)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920276368.9(22)申请日 2019.03.05(73)专利权人 杭州铂威汽车设备有限公司地址 310000 浙江省杭州市临安区锦北街道武肃街1079号科技企业孵化基地B楼331、332室(72)发明人 卢振强　(51)Int.Cl.B66F 7/08(2006.01)B66F 7/28(2006.01)(54)实用新型名称一种用于摩托车维修的升降装置(57)摘要本实用新型提供一种用于摩托车维修的升降装置，包括维修平台、位于维修平台下方的剪叉结构和与剪叉结构连接的伸缩装置，所述剪叉结构包括第一支撑杆和第二支撑杆，所述第一支撑杆的下侧铰接有限位杆，所述第二支撑杆的下端设有若干个凸出的限位槽，所述限位杆能够卡设在限位槽内，所述第一支撑杆的底端设有第一底脚，所述第二支撑杆的底端设有第二底脚，所述第二支撑杆的上端设有连接杆，所述第一底脚和连接杆之间设有伸缩装置。

本实用新型一种用于摩托车维修的升降装置，能够自动的进行起升的动作并防止自然下降的现象，升降稳定，提高工作效率和工作安全性。

权利要求书1页 说明书3页 附图2页CN 209635807 U 2019.11.15C N 209635807U权　利　要　求　书1/1页CN 209635807 U1.一种用于摩托车维修的升降装置，包括维修平台、位于维修平台下方的剪叉结构和与剪叉结构连接的伸缩装置，所述剪叉结构包括第一支撑杆和第二支撑杆，所述第一支撑杆和第二支撑杆铰接，特征在于：所述第一支撑杆的上端与维修平台铰接，所述维修平台内设有滑槽和拉杆，所述拉杆的两端均穿过滑槽与第二支撑杆固定连接，所述第一支撑杆的下侧铰接有限位杆，所述第二支撑杆的下端设有若干个凸出的限位槽，所述限位杆能够卡设在限位槽内，所述第一支撑杆的底端设有第一底脚，所述第二支撑杆的底端设有第二底脚，所述第二支撑杆的上端设有连接杆，所述第一底脚和连接杆之间设有伸缩装置。
