预应力混凝土连续刚构桥挠度长期观测

预应力混凝土连续刚构桥梁试验检测技术研究引言预应力混凝土连续刚构桥梁在现代桥梁工程中占据重要地位，其具有强度高、耐久性好、结构轻量化等优势，被广泛应用于大跨度桥梁的建设。

由于大跨度桥梁的自重及荷载作用等因素，桥梁结构容易发生变形和裂缝，这对桥梁的安全运行提出了严峻挑战。

对预应力混凝土连续刚构桥梁的试验检测技术进行研究具有重要意义。

本文旨在对预应力混凝土连续刚构桥梁试验检测技术进行深入探讨，为桥梁工程的安全运行提供技术支持。

一、预应力混凝土连续刚构桥梁的特点预应力混凝土连续刚构桥梁是指通过预应力钢筋将桥梁施工时的压应力提前施加在桥梁构件上，以抵消桥梁使用过程中的拉应力，提高桥梁的承载能力和耐久性。

连续刚构桥梁的主要构件包括桥墩、悬臂梁和支座等部分，其具有整体刚性好、受力合理等特点。

预应力混凝土连续刚构桥梁相对于传统钢筋混凝土桥梁具有自重轻、承载能力高、施工工期短等优势，尤其适用于大跨度桥梁的建设。

其结构紧凑、材料利用率高，能够有效减少桥梁的自重，提高桥梁的承载能力和抗震性能。

预应力混凝土连续刚构桥梁试验检测的目的是为了监测桥梁结构的变形和裂缝情况，评估桥梁的安全性能，为桥梁的养护和维修提供依据。

通过试验检测，可以了解桥梁在使用过程中的受力状态，为桥梁的安全运行提供技术支持。

预应力混凝土连续刚构桥梁的试验检测方法主要包括静载试验、动态试验和现场监测等。

静载试验是通过施加静态荷载，观测桥梁结构的变形和裂缝情况；动态试验是通过激励桥梁结构，观测桥梁的振动特性和动力响应；现场监测是通过在桥梁上布设传感器，实时监测桥梁结构的变形和裂缝情况，为桥梁的健康监测提供数据支持。

当前，国内外学者对预应力混凝土连续刚构桥梁的试验检测技术进行了广泛研究。

他们通过静载试验、动态试验和现场监测等方法，对桥梁结构的变形和裂缝进行了深入研究，取得了一系列重要成果。

这些研究成果为预应力混凝土连续刚构桥梁的安全评估和维护提供了重要的技术支持。

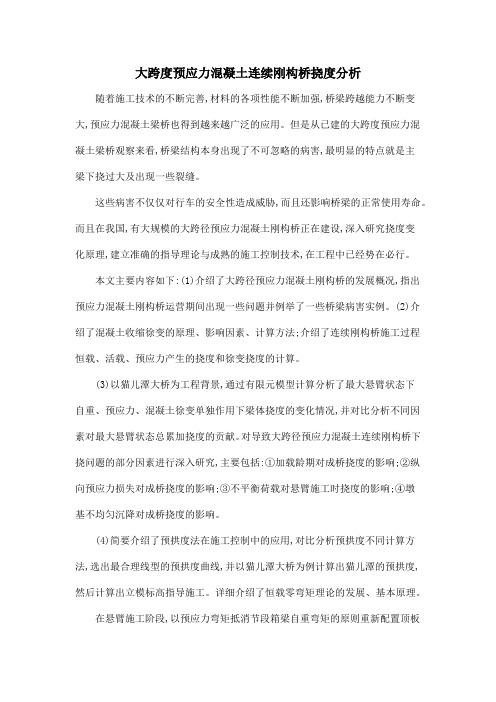

大跨度预应力混凝土连续刚构桥挠度分析随着施工技术的不断完善,材料的各项性能不断加强,桥梁跨越能力不断变大,预应力混凝土梁桥也得到越来越广泛的应用。

但是从已建的大跨度预应力混凝土梁桥观察来看,桥梁结构本身出现了不可忽略的病害,最明显的特点就是主梁下挠过大及出现一些裂缝。

这些病害不仅仅对行车的安全性造成威胁,而且还影响桥梁的正常使用寿命。

而且在我国,有大规模的大跨径预应力混凝土刚构桥正在建设,深入研究挠度变化原理,建立准确的指导理论与成熟的施工控制技术,在工程中已经势在必行。

本文主要内容如下:(1)介绍了大跨径预应力混凝土刚构桥的发展概况,指出预应力混凝土刚构桥运营期间出现一些问题并例举了一些桥梁病害实例。

(2)介绍了混凝土收缩徐变的原理、影响因素、计算方法;介绍了连续刚构桥施工过程恒载、活载、预应力产生的挠度和徐变挠度的计算。

(3)以猫儿潭大桥为工程背景,通过有限元模型计算分析了最大悬臂状态下自重、预应力、混凝土徐变单独作用下梁体挠度的变化情况,并对比分析不同因素对最大悬臂状态总累加挠度的贡献。

对导致大跨径预应力混凝土连续刚构桥下挠问题的部分因素进行深入研究,主要包括:①加载龄期对成桥挠度的影响;②纵向预应力损失对成桥挠度的影响;③不平衡荷载对悬臂施工时挠度的影响;④墩基不均匀沉降对成桥挠度的影响。

(4)简要介绍了预拱度法在施工控制中的应用,对比分析预拱度不同计算方法,选出最合理线型的预拱度曲线,并以猫儿潭大桥为例计算出猫儿潭的预拱度,然后计算出立模标高指导施工。

详细介绍了恒载零弯矩理论的发展、基本原理。

在悬臂施工阶段,以预应力弯矩抵消节段箱梁自重弯矩的原则重新配置顶板束,然后分析新配束后最大悬臂状态的内力、应力、挠度的不同;二期荷载作用阶段,对比分析与原设计梁体内力、应力、挠度的变化情况;考虑长期徐变和活载作用,对比分析10年徐变后的挠度,验证在控制预应力混凝土刚构桥挠度过程中,恒载零弯矩法的可行性。

预应力混凝土箱梁徐变观测方案一、引言预应力混凝土箱梁是一种广泛应用于桥梁工程的重要结构形式。

然而，在长期使用过程中，受荷载、环境因素等影响，箱梁的混凝土会发生徐变现象，导致结构性能发生变化。

为了确保桥梁的安全运行，对预应力混凝土箱梁的徐变进行观测显得尤为重要。

本文将介绍一种实用的预应力混凝土箱梁徐变观测方案。

二、观测方案目的1、监测预应力混凝土箱梁在施工过程中的徐变变化情况，为施工质量控制提供依据。

2、通过对运营期预应力混凝土箱梁的徐变进行长期观测，掌握桥梁结构性能的变化趋势，为桥梁维护和安全评估提供数据支持。

三、观测方案实施步骤1、准备工作：在观测前，应收集相关的设计文件、施工记录和环境条件等资料，了解桥梁的基本情况。

同时，根据桥梁的实际情况，确定观测点位和观测频率。

2、观测点布设：在预应力混凝土箱梁的关键部位（如跨中、支点等）设置观测点，利用测量仪器（如全站仪、水准仪等）进行初始高程测量。

每个观测点应进行编号并记录相关信息。

3、施工期观测：在箱梁施工过程中，对各个观测点进行定期测量，记录各阶段徐变变化情况。

根据施工进度和实际需要，可适当调整观测频率。

4、运营期观测：桥梁投入使用后，按预定频率进行长期观测。

根据实际情况，可与施工单位或运营管理部门合作，定期对观测数据进行整理和分析。

5、数据处理与分析：对收集到的观测数据进行处理和分析，提取关键指标（如挠度、曲率等），评估预应力混凝土箱梁的徐变状况及其对结构性能的影响。

结合设计值和其他实测数据，判断桥梁的整体性能及安全性。

6、结果反馈与调整：将观测结果及时反馈给相关单位和专业技术人员，以便对桥梁进行针对性的维护和加固。

同时，根据观测数据的分析结果，对原设计进行评估和优化，提高桥梁的设计质量和施工水平。

四、注意事项1、观测点的布设应考虑桥梁的结构特点和实际施工情况，确保观测数据的准确性和可靠性。

2、在施工过程中，应对观测人员进行专业培训和技术交底，确保观测工作的顺利进行。

预应力混凝土桥梁结构应力长期监测研究摘要：混凝土构件的应力状态与结构的安全直接相关，因此对于预应力混凝土桥梁的施工监控以及营运过程中的健康监测，混凝土的应力监测是一项相当重要的内容。

然而在长期监测的情况下，目前常用的钢筋应变计测量应力的方法存在较大的偏差。

针对这一问题，本文对混凝土徐变效应进行了数值模拟，研究了徐变对混凝土、钢筋应力的影响，并提出了用钢筋计进行长期应力监测的近似修正方法。

关键词：预应力混凝土桥梁；应力监测；徐变；1. 混凝土的应力测量为了对混凝土构件应力状态进行监控，大跨桥梁在施工过程中通常埋设振弦式钢筋应变计，得到的是钢筋的应变。

对于短期活载应力(认为周围环境条件不变)，根据钢筋与混凝土发生相同的应变可以得到钢筋附近混凝土的应力；当把混凝土受荷前的应力状态作为零应力状态时，也可以由钢筋计的数据直接得到混凝土短期绝对应力。

然而，对于混凝土的长期绝对应力，由于受多种因素的影响，不能直接利用钢筋计得到的应变数据计算得到。

通过钢筋计直接测得的应变是长期总应变，可以表示为[1]：式中，ε弹为荷载引起的弹性应变；ε徐变徐为相应的徐变应变；ε自身为混凝土自身体积应变；ε温度为自由温度应变；ε收缩为混凝土收缩应变。

其中后三种应变之和称为无应力应变。

对于无应力应变的分离，目前常采用无应力计[2]。

无应力计实际上就是在原应力计的基础上加入了无应力补偿。

由于混凝土徐变应变的大小和混凝土的实际应力有关，徐变应变的分离成为混凝土长期应力监测中的难题，目前还没有公认的有效方法。

2 主梁节段徐变效应数值模拟以某座预应力混凝土斜拉桥为例，采用数值模拟的方法来考察其主梁节段的徐变效应以及钢筋、混凝土应力随时间的变化情况。

2.1 模型的建立选取该桥的一段长6m(索距)的边主梁，为了减小计算规模，在主梁中心沿高度和长度方向选取一片作为平面分析对象，其厚度换算成单位厚度，如图1所示。

在平面模型中，左侧为梁顶，该处的纵向钢筋分布为Φ16@13.5，单位厚度(1m)下钢筋的总面积为 1.489×10-3m2，钢筋截面形心距离梁顶边缘0.052m；右侧为梁底，该处的纵向钢筋分布为两排Φ20@13.5，单位厚度(1m)下钢筋的总面积为4.654×10-3m2，钢筋截面形心距离梁底边缘约0.065m。

混凝土梁桥长期性能观测与评价指南一、背景介绍混凝土梁桥是一种常见的桥梁结构形式，其由桥面、支座、墩台、墩柱和梁等构件组成，主要承受车辆和行人的荷载。

桥梁作为城市道路交通的重要组成部分，一旦出现问题将会影响城市交通的畅通，甚至会危及行人和车辆的安全。

因此，对桥梁结构的长期性能进行观测与评价是非常必要的。

二、长期性能观测方法1. 定期检查桥梁结构的外表面，包括桥面、支座、墩台等部位的裂缝、鼓包、漆面脱落等情况，及时修复。

2. 使用超声波检测等技术，检测混凝土结构的内部情况，了解混凝土的强度和耐久性等指标。

3. 监测桥梁结构的变形情况，包括水平位移、竖向位移等数据，以判断桥梁结构的变形趋势。

4. 对桥梁结构使用的材料进行检测，确保其符合相关标准，并根据检测结果对结构进行维护与修复。

5. 对桥梁结构中的钢筋进行检测，确保其没有腐蚀或者断裂等问题，以保证桥梁结构的整体稳固性。

6. 使用无损检测技术，对桥梁结构的内部情况进行全面检测，以发现潜在的问题并及时处理。

三、长期性能评价方法1. 根据桥梁结构的观测数据，制定桥梁结构的长期性能评价表，对桥梁结构进行定性和定量评价。

2. 制定桥梁结构的维护计划，包括定期维护、日常维护和紧急维护等内容，确保桥梁结构的安全性。

3. 对桥梁结构进行定期的检测和评价，及时修复问题，延长桥梁的使用寿命。

4. 使用专业软件对桥梁结构进行有限元分析，了解结构在不同荷载下的受力情况，制定相应的加固方案。

5. 对桥梁结构的长期性能进行定期评估，根据评估结果制定相应的改进措施，提高桥梁结构的安全性和耐久性。

6. 结合桥梁结构的使用寿命和维护情况，评估桥梁结构的剩余使用寿命，及时进行维护和加固工作。

四、总结混凝土梁桥作为城市交通建设的重要组成部分，长期性能的观测与评价对于保障桥梁结构的安全、延长使用寿命具有重要意义。

建立一套系统且可操作的指南，将有助于指导相关工作的开展，保障桥梁结构的安全和稳定运行。
