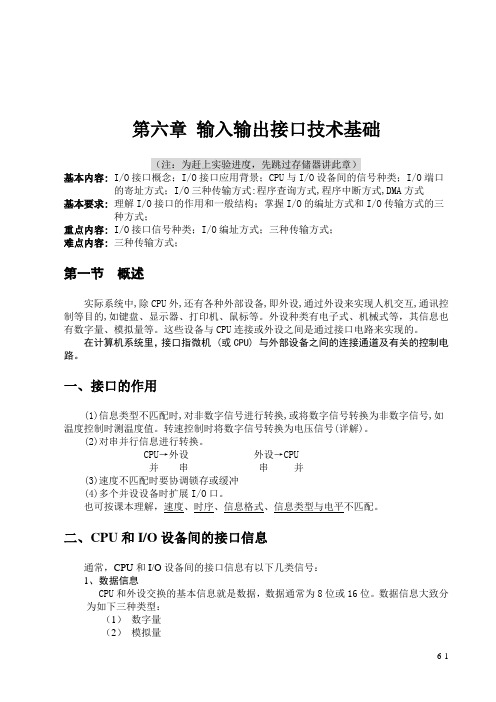

第六章输入输出接口技术基础（注：为赶上实验进度，先跳过存储器讲此章）基本内容: I/O接口概念；I/O接口应用背景；CPU与I/O设备间的信号种类；I/O端口的寄址方式；I/O三种传输方式:程序查询方式,程序中断方式,DMA方式基本要求:理解I/O接口的作用和一般结构；掌握I/O的编址方式和I/O传输方式的三种方式；重点内容: I/O接口信号种类；I/O编址方式；三种传输方式；难点内容:三种传输方式；第一节概述实际系统中,除CPU外,还有各种外部设备,即外设,通过外设来实现人机交互,通讯控制等目的,如键盘、显示器、打印机、鼠标等。
外设种类有电子式、机械式等，其信息也有数字量、模拟量等。
这些设备与CPU连接或外设之间是通过接口电路来实现的。
在计算机系统里，接口指微机 (或CPU) 与外部设备之间的连接通道及有关的控制电路。
一、接口的作用(1)信息类型不匹配时,对非数字信号进行转换,或将数字信号转换为非数字信号,如温度控制时测温度值。
转速控制时将数字信号转换为电压信号(详解)。
(2)对串并行信息进行转换。
CPU→外设外设→CPU并串串并(3)速度不匹配时要协调锁存或缓冲(4)多个并设设备时扩展I/O口。
也可按课本理解，速度、时序、信息格式、信息类型与电平不匹配。
二、CPU和I/O设备间的接口信息通常，CPU和I/O设备间的接口信息有以下几类信号：1、数据信息CPU和外设交换的基本信息就是数据，数据通常为8位或16位。
数据信息大致分为如下三种类型：（1）数字量（2）模拟量（3）开关量2、状态信息反映外设当前所处的工作状态，是外设通过接口往CPU传送的。
如输出设备是否空闲，输入设备是否数据准备好等。
3、控制信息CPU通过接口传递给I/O设备的信息，用以控制I/O设备的工作，如启动、停止等。
三、I/O接口的一般结构及功能每个接口部件都包含一组寄存器，CPU和外设进行数据传输时，各类信息在接口中进入不同的寄存器一般称这些寄存器为I/O端口，每个端口有一个端口地址。
第六章输入输出接口6.1 微机接口技术为了使CPU能适应各种各样的外设，就需要在CPU与外设之间增加一个接口电路，由它完成相应的信号转换、速度匹配、数据缓冲等功能，以实现CPU与外设的连接，完成相应的输入输出操作。
一个接口的基本作用是在系统总线和I/O设备之间架起一座桥梁，以实现CPU与I/O设备之间的信息传输。
CPU内存终端、调制解调器A/D转换器D/A转换器键盘、鼠标、麦克风、扫描仪打印机显示器磁盘、U盘、光盘通信接口信号接口输入接口输出接口外存接口DB AB CB1.采用I/O接口的必要性速度不匹配：CPU速度高，外设的速度低。
不同的外设速度差异大，如硬盘速度高，每秒能传送兆位数量级，串行打印机每秒钟只能打印百位字符，而键盘的速度则更慢。
信号不匹配：CPU的信号为数字信号，数据采集输入的是模拟信号，需要对外部信号进行模/数转换，才能被计算机处理；同样，计算机输出的是数字信号，需要输出模拟信号时，必须要通过数/模转换。
信号格式不匹配：计算机接收和处理的是并行数据，而有些外部设备的信号为串行数据，这就需要使用接口电路进行串行数据和并行数据转换。
提高CPU的传输效率，需要利用接口电路对外设进行控制。
2.接口的功能：1）寻址功能识别是否是I/O口的操作信号，识别是否为端口的片选信号，识别是芯片的哪个寄存器被访问。
2）输入/输出功能根据CPU通过控制总线送来的读写信号决定是输入操作还是输出操作。
3) 可编程功能有些接口具有可编程特性，可以通过指令设定接口的工作方式，工作参数，以满足不同外设的要求。
4) 数据转换功能当外设提供的数据形式不是CPU能直接接受的形式时，则通过接口转换成CPU可接受的形式。
如A/D，串/并转换等，反之也一样。
5) 联络功能当CPU要访问外设时，首先要查询外设状态，能否接受访问，接口应将外设状态准备好，供CPU 查询；或向CPU发特定的信号通知外设已准备好。
6) 数据缓冲功能主机与外设速度相差很大，为了防止数据丢失，I/O接口均设有双向数据缓冲器。
