高强螺栓预紧力的计算方法

螺栓紧固力矩表对照表
螺栓紧固力矩表对照：
螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。

这种连接形式称螺栓连接。

如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。

其中六角头是最常用的，一般沉头用在要求连接的地方。

高强螺栓紧固力矩是按如下公式计算：T=K*P*D，其中K是扭矩系数，P 是设计预拉力，D是公称直径。

K需要做扭矩系数试验，P根据螺栓的等级及保险系数计算。

螺栓预紧力目的
预紧可以提高螺栓连接的可靠性、防松能力和螺栓的疲劳强度，增强连接的紧密性和刚性。

事实上，大量的试验和使用经验证明：较高的预紧力对连接的可靠性和被连接的寿命都是有益的，特别对有密封要求的连接更为必要。

当然，俗话说得好，“物极必反”，过高的预紧力，如若控制不当或者偶然过载，也常会导致连接的失效。

因此，准确确定螺栓的预紧力是非常重要的。

螺栓预紧伸长法计算公式螺栓是一种常用的紧固件，广泛应用于机械设备、建筑结构和其他领域。

在使用螺栓时，预紧力是非常重要的，它可以保证螺栓连接的紧固性能，防止松动和脱落。

螺栓的预紧力可以通过伸长法来计算，下面将介绍螺栓预紧伸长法的计算公式及其应用。

螺栓预紧伸长法是一种基于螺栓材料的弹性变形特性来计算预紧力的方法。

在螺栓紧固过程中，当施加预紧力时，螺栓会产生弹性变形，导致螺栓的长度发生变化。

根据胡克定律，螺栓的预紧力与其伸长量成正比，可以通过以下公式来计算：F = k ΔL。

其中，F表示螺栓的预紧力，k表示螺栓的弹性系数，ΔL表示螺栓的伸长量。

螺栓的弹性系数k是一个重要的参数，它与螺栓的材料、截面积和螺纹尺寸等因素有关。

一般情况下，螺栓的弹性系数可以通过实验测定或参考相关的标准数值来确定。

对于常见的螺栓材料和规格，可以在相关的手册或标准中找到相应的弹性系数数值。

螺栓的伸长量ΔL可以通过测量螺栓在施加预紧力前后的长度差来确定。

通常情况下，可以使用螺纹测微计或其他测量工具来进行测量。

在测量时，需要注意螺栓的伸长量可能会受到外部因素的影响，如摩擦力、表面状态等，因此需要进行修正计算，确保测量结果的准确性。

螺栓预紧伸长法的计算公式可以应用于各种类型的螺栓连接，包括螺栓与螺母的连接、螺栓与螺栓孔的连接等。

在实际工程中，可以根据螺栓的具体情况和要求来确定预紧力的大小，以确保螺栓连接的安全可靠。

除了计算预紧力外，螺栓预紧伸长法还可以用于螺栓的紧固力监测和螺栓连接的失效分析。

通过监测螺栓的伸长量，可以及时发现螺栓连接的松动或失效情况，从而采取相应的措施进行维护和修复。

同时，通过分析螺栓的伸长量和预紧力的关系，可以评估螺栓连接的可靠性和安全性，为工程设计和使用提供参考依据。

总之，螺栓预紧伸长法是一种简单有效的计算方法，可以帮助工程师和技术人员确定螺栓连接的预紧力，保证螺栓连接的安全可靠。

通过合理应用螺栓预紧伸长法，可以提高螺栓连接的使用性能，延长螺栓的使用寿命，为工程建设和设备维护提供技术支持。

高强螺栓长度计算1. 引言高强螺栓是工程结构中常用的连接元件之一，其用途广泛，常见于建筑、桥梁、机械设备等领域。

在设计和安装高强螺栓时，计算正确的螺栓长度是十分重要的一步。

本文将介绍高强螺栓长度的计算方法。

2. 螺栓长度计算公式螺栓长度的计算取决于以下几个因素：•连接板厚度（t）•连接板间距（s）•锚固深度（d）•预紧力系数（K）根据以上因素，螺栓长度（L）可以使用如下公式计算：L = t + s + d + K3. 各因素的考虑3.1 连接板厚度（t）连接板厚度是决定螺栓长度的基本参数之一。

一般情况下，连接板厚度是由设计要求和材料强度来确定的。

在计算螺栓长度时，需要将连接板厚度作为一个变量进行考虑。

3.2 连接板间距（s）连接板间距是指两个连接板之间的距离。

在螺栓连接中，连接板间距需要根据结构的要求和受力情况进行合理的设计。

连接板间距的增加会导致螺栓长度的增加。

3.3 锚固深度（d）锚固深度是指螺栓嵌入基础中的深度。

为了确保螺栓连接的牢固性，螺栓需要在基础中有足够的嵌入深度。

锚固深度的增加也会导致螺栓长度的增加。

3.4 预紧力系数（K）预紧力系数是指螺栓在安装时受到的预加载力。

预紧力的作用是通过对连接件施加初始压力来增加连接的摩擦力，从而提高连接的可靠性。

预紧力系数的变化会对螺栓长度产生影响。

4. 实际案例分析以下是一个实际案例的高强螺栓长度计算示例：以连接两个钢板为例，假设钢板厚度（t）为8mm，钢板间距（s）为60mm，锚固深度（d）为30mm，预紧力系数（K）为10mm。

根据以上参数，可得到螺栓长度（L）的计算公式如下：L = 8mm + 60mm + 30mm + 10mm = 108mm因此，在此案例中，高强螺栓的长度为108mm。

5. 结论通过以上的介绍，我们了解了高强螺栓长度计算的基本公式和考虑因素。

正确计算螺栓长度是确保连接牢固性和结构安全性的重要一步。

在实际应用中，需要根据具体工程的要求和设计规范结合实际情况进行螺栓长度的计算。

螺栓的预紧力和拧紧力矩计算螺栓预紧力是在拧螺栓过程中拧紧力矩作用下的螺栓与被联接件之间产生的沿螺栓轴心线方向的预紧力。

对于一个特定的螺栓而言，其预紧力的大小与螺栓的拧紧力矩、螺栓与螺母之间的摩擦力、螺母与被联接件之间的摩擦力相关。

预紧力的大小，除了受限于螺钉材料的强度外，还受限于连接件的材料强度。

当内外螺纹的材料相同时，只校核外螺纹强度即可。

对于旋合长度较短、非标准螺纹零件构成的联接、内外螺纹材料的强度相差较大的受轴向载荷的螺纹联接，还应校核螺纹牙的强度。

如某型产品弹性元件的固定，因螺钉连接的基材是压铸铝合金YL113，其强度远低于优质碳素结构钢20的强度，就应校核铝合金上螺纹牙型的强度，主要是螺纹材料的剪应力及弯应力。

扩展资料控制螺丝预紧力的方法方法1：通过拧紧力矩控制预紧力拧紧力与螺栓预紧力呈线性关系在，控制了拧紧力矩的大小，就可以通过实验或理论计算的方法得到预紧力值。

但在实际中，由于受摩擦系数和几何参数偏差的影响。

在一定的拧紧力矩下，预紧力变化比较大，故通过拧紧力矩来控制螺栓预紧力的精度不高，其误差约为±25%，大可达±40%一般来说，控制区拧紧力矩精度较高的工具是测力矩扳手和限力扳手。

方法2：通过螺母转角控制预紧力根据需要的预紧力计算出螺母转角拧紧时量出螺母转角就可以达到控制预紧力的目的。

测量螺母转角简单的方法是刻一条零线，按螺母转过几方的数量来测量螺母角，螺母转角的测量精度可控制在10°-15°内。

方法3：通过螺栓伸长量控制预紧力由于螺栓的伸长量只和螺栓的应力有关，可以排除摩擦系数、接触变形、被连接件变形等可变因素的影响。

所以通过通过螺栓伸长量控制预紧力可以获得很高的精度，此种方法被广泛应用于重要场合螺栓连接的预紧力控制。

方法4：通过液压拉伸器控制预紧力使用液压拉伸器给螺栓施加拉紧力，使螺栓伸长，然后旋合螺母,待卸下载荷,由于螺栓收缩就可在连接中产生和拉力相等的预紧力。

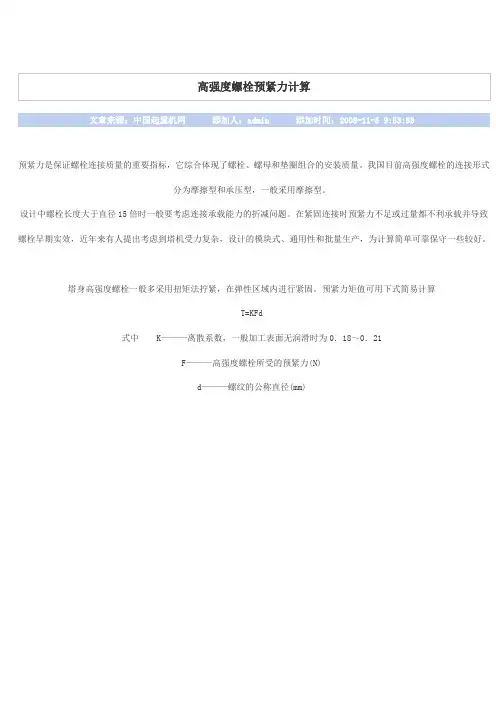

文章来源：中国起重机网添加人：admin 添加时间：2008-11-5 9:53:53
预紧力是保证螺栓连接质量的重要指标，它综合体现了螺栓、螺母和垫圈组合的安装质量。

我国目前高强度螺栓的连接形式
分为摩擦型和承压型，一般采用摩擦型。

设计中螺栓长度大于直径15倍时一般要考虑连接承载能力的折减问题。

在紧固连接时预紧力不足或过量都不利承载并导致螺栓早期实效，近年来有人提出考虑到塔机受力复杂，设计的模块式、通用性和批量生产，为计算简单可靠保守一些较好。

塔身高强度螺栓一般多采用扭矩法拧紧，在弹性区域内进行紧固。

预紧力矩值可用下式简易计算
T=KFd
式中K———离散系数，一般加工表面无润滑时为0．18～0．21
F———高强度螺栓所受的预紧力(N)
d———螺纹的公称直径(mm)。

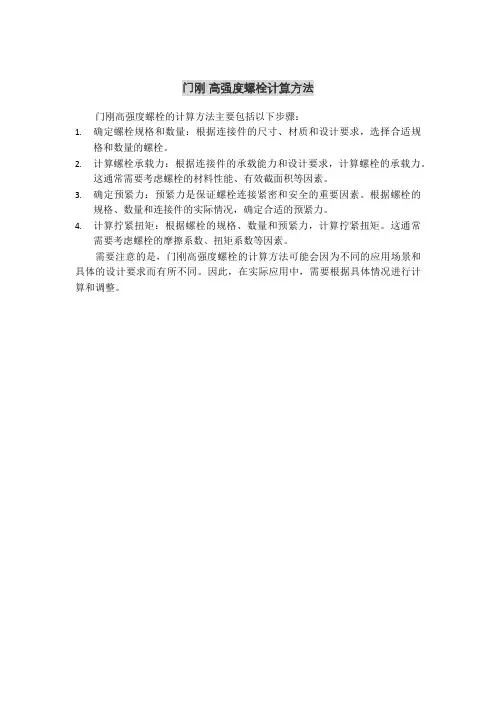

门刚高强度螺栓计算方法
门刚高强度螺栓的计算方法主要包括以下步骤：
1.确定螺栓规格和数量：根据连接件的尺寸、材质和设计要求，选择合适规
格和数量的螺栓。

2.计算螺栓承载力：根据连接件的承载能力和设计要求，计算螺栓的承载力。

这通常需要考虑螺栓的材料性能、有效截面积等因素。

3.确定预紧力：预紧力是保证螺栓连接紧密和安全的重要因素。

根据螺栓的
规格、数量和连接件的实际情况，确定合适的预紧力。

4.计算拧紧扭矩：根据螺栓的规格、数量和预紧力，计算拧紧扭矩。

这通常
需要考虑螺栓的摩擦系数、扭矩系数等因素。

需要注意的是，门刚高强度螺栓的计算方法可能会因为不同的应用场景和具体的设计要求而有所不同。

因此，在实际应用中，需要根据具体情况进行计算和调整。

高强螺栓计算excel摘要：1.高强螺栓概述2.高强螺栓的计算方法3.Excel 在高强螺栓计算中的应用4.高强螺栓计算的实例正文：1.高强螺栓概述高强螺栓，即高强度螺栓，是一种具有高抗拉强度、高抗剪强度和耐腐蚀性能的螺栓。

它广泛应用于建筑、桥梁、汽车、船舶、机械等行业，主要用于连接构件，起到固定和传递力的作用。

2.高强螺栓的计算方法高强螺栓的计算主要包括以下几个方面：(1) 确定螺栓的规格和材料根据连接构件的尺寸、受力情况和腐蚀环境，选择合适的螺栓规格和材料。

(2) 计算螺栓的预紧力预紧力是指在未受外力作用下，螺栓产生的初始拉力。

计算预紧力时，需要考虑螺栓的弹性回缩和摩擦力等因素。

(3) 计算螺栓的抗拉强度和抗剪强度抗拉强度是指螺栓在拉伸状态下能承受的最大拉力，抗剪强度是指螺栓在剪切状态下能承受的最大剪力。

计算这两个参数时，需要考虑螺栓的材料、规格和几何形状等因素。

3.Excel 在高强螺栓计算中的应用Excel 具有强大的数据处理和计算功能，可以用于高强螺栓的计算。

具体操作如下：(1) 建立工作表，输入相关参数，如螺栓规格、材料、预紧力等。

(2) 使用Excel 的公式函数，计算螺栓的抗拉强度和抗剪强度。

例如，使用“=MAX(单元格范围)”函数求最大值，使用“=MIN(单元格范围)”函数求最小值。

(3) 根据计算结果，判断螺栓是否满足设计要求。

如不满足，可调整螺栓规格或材料等参数，重新计算。

4.高强螺栓计算的实例假设某桥梁工程需要选用高强螺栓，连接一块长10米、宽5米的钢板。

根据受力分析，该钢板需要承受的最大拉力为1000kN，最大剪力为500kN。

现选用直径为20mm、材料为45#钢的螺栓，求预紧力、抗拉强度和抗剪强度。

根据上述计算方法，可得到以下结果：(1) 预紧力：根据弹性回缩和摩擦力等因素，可计算出预紧力为200kN。

(2) 抗拉强度：根据螺栓的材料、规格和几何形状等因素，可计算出抗拉强度为900kN。

常用高强度螺栓预紧力和拧紧扭矩(参考)预紧力Fv(kN)及扭紧力矩MA(N·m)计算方式决定施工高强度螺栓扭矩：Ma=1.1 k Pv d式中： k---扭矩系数，此数据由高强度螺栓制造商提供或在安装前实验得到。

通常k=0.11-0.15,详细数据见供货商的质量报告。

Pv---高强度螺栓预拉力， [kN]；d---高强度螺栓直径，mm。

如何确定机螺丝的紧固力矩关于如何紧固螺栓和螺母的文章已经有很多，但如何恰当地紧固机螺丝（Machine Screws）的文章较少。

与如何确保螺栓和螺母的安全连接一样，在紧固机螺丝时，恰当地选择合适的拧紧力矩十分重要。

恰当的、安全的连接直接关系到装配后产品的质量好坏。

因此在紧固机螺丝时，我们应该计算一下合理的拧紧力矩。

紧固机螺丝的这些力矩与紧固螺栓、螺母的力矩相比起来要小得多。

1、机螺丝拧紧力矩的计算常用的计算螺纹紧固件拧紧力矩的公式为：T=D×K×P其中：T：力矩（牛顿?米/英寸?磅1Nm=9 in.1b）D：螺纹的外径（1mm=0.03937 in）K：螺母的摩擦系数（光杆螺栓 K=0.20 镀锌螺栓 K=0.22 上蜡或带润滑螺栓 K=0.10）P：夹紧力（一般是屈服点抗拉强度值的75%）1．1米制机螺丝米制机螺丝（Metric Machine Screws）有不同的强度等级，每个等级都有相应合适的拧紧力矩。

在ISO国际标准中来制机螺丝（Metric Machine Screws）有两个主要的强度等级：4.8级（类似SAE 60M）和8.8级（类似SAE 120M）。

强度等级4.8表示最小的抗拉强度是480MPa，这约等于每英寸70，000磅（即70，000 Psi）。

强度等级8.8表示最小的抗拉强度是880MPa，约等于每英寸127，000磅（127，000Psi）。

米制电镀锌机螺丝拧紧力矩见表1。

1.2 英制机螺丝对于英制机螺丝（Inch Machine Screws）也有不同的强度等级，每个等级都有相应合适的拧紧力矩。
