核心提示：一、数据采集卡①定义：数据采集卡就是把模拟信号转换成数字信号①设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用①今天，数据采集①重要性是十分显著①。
它是计算机与外部物理世界连接①桥梁。
各种类型信号采集①难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多①实际①问题要解决。
假设现在对一个模拟信号x(t)每隔△ t时间采样一次。
时一、数据采集卡①定义：数据采集卡就是把模拟信号转换成数字信号①设备，其核心就是A/D芯片。
二、数据采集简介：在计算机广泛应用①今天，数据采集①重要性是十分显著①。
它是计算机与外部物理世界连接①桥梁。
各种类型信号采集①难易程度差别很大。
实际采集时，噪声也可能带来一些麻烦。
数据采集时，有一些基本原理要注意，还有更多①实际①问题要解决。
假设现在对一个模拟信号x(t)每隔△ t时间采样一次。
时间间隔△ t被称为采样间隔或者采样周期。
它①倒数1/ △ t被称为采样频率，单位是采样数/每秒。
t=0, △ t ,2 △ t ,3 A t……等等，x(t)①数值就被称为采样值。
所有x(0),x( △ t),x(2 △ t )都是采样值。
这样信号x(t) 可以用一组分散①采样值来表示：下图显示了一个模拟信号和它采样后①采样值。
采样间隔是A t ,注意，采样点在时域上是分散①。
如果对信号x(t)采集N个采样点，那么x(t)就可以用下面这个数列表示：这个数列被称为信号x(t)①数字化显示或者采样显示。
注意这个数列中仅仅用下标变量编制索引，而不含有任何关于采样率(或△ t)o信息。
所以如果只知道该信号①采样值，并不能知道它①采样率，缺少了时间尺度，也不可能知道信号x(t)①频率。
根据采样定理，最低采样频率必须是信号频率①两倍。
反过来说，如果给定了采样频率，那么能够正确显示信号而不发生畸变①最大频率叫做恩奎斯特频率，它是采样频率①一半。
这是全局原理图：具体思路是模拟输入信号由输入级输入，经阻抗匹配和放大后进入ICL5510进行模数转换，出来的数据存放到FIFO高速缓存芯片IDT7203，单片机将数据读出再经由D12 USB发到电脑显示，上位机打算有NI公司的LabWindowsCVI来开发（也可以用VB,VC等）。
下面我分别介绍我的各部分电路：1．输入级电流比较大所以输入阻抗不是太大，300K欧，下面是NE5532 datashit的截图如果大家觉得输入阻抗不够大可以采用JFET的高输入阻抗运放，如TL082，它的封装与NE5532兼容。
第二级输入是加法放大电路，通过选取不同的反馈电阻进行小信号的放大。
由于ICL5510的输入电压范围是2V，所以大家根据需要，自行计算。
不过要说明的是由于运放采用+/-15V供电，最大输出可达+/-12V左右，所以放大倍数不能太大，输入的电压也要在自己设计的范围内。
也可以加一个稳压管进行限压保护。
下面讨论一下一个很重要的问题，输入带宽。
NE5532接成跟随器的带宽有10M,但在放大模式下会降低很多。
如9倍放大，跟理论放大倍数一致的带宽只能达到1M。
输入信号的频率再大，放大倍数就会相应变低，100倍放大带宽只有100KHZ。
下面是NE5532 datashit的截图：测试电路如下：频率响应如下：所以本设计的采集频率范围定为1M，如果你想设计更高速的输入通道那你就要采用更高速的运放，不过这些运放价格不菲，而且封装是一个元件一个运放（5532有两个）。
这里要说明的是为什么采用加法器，因为输入的信号有正负，如果输入一负信号，那经放大输出也是负信号，不满足5510的采样输入电压范围。
举个例：假如你输入一个+/-0.1v的信号，经加法器加上一个1v的电压，那得出的是+0.9~+1.1的电压信号，满足输入要求。
2．AD转换ICL5510ICL5510是CMOS,8位，20MSPS高速模数转换器，它采用半闪结构，5V电源供电，功率100mW。
数据采集卡采集工具使用说明1. 数据采集工具界面：2. 打开采集工具接入USB数据采集卡后，采集工具会自动查找系统接入USB设备，左图为连接数据采集卡成功。
右图为没有接入数据采集卡，没有接数据采集卡前采集工具的上的所有功能为不可以操作。
未接入采集卡，功能为不可以操作：3. 选择数据采集卡输出路径，点击如图下所示：勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。
4. 采集参数设置：A.采集间隔时间（毫秒）：采集每次数据点之间的等待时间设置，设置为0表示不等待连续采集数据。
B.采集数据量（个）：最大采集数量值，采集到最大值后程序自动停止结束。
勾选“勿略采集最大量值，连续采集”复选框后此设置将无效。
采集结束在点击“停止采集”按键后结束。
C.数据存储深度（个）：存储深度主要解决实时显示数据软件所占用的时间，存储深度值越大显示数据越慢，此显示速度慢不影响正常采集速度，只是影响显示速度。
如采集时频率比较慢时需要设置采集间隔时间，把存储深度设置为1表示实时值。
D.采集接入模式：采集模拟分为三种：模拟输入（单极性），差分输入，真双极输入。
模拟输入只能采集大于0V以上的电压值，不能采集负电压。
差分输入可以测试正负电压，测试正负电压需要按差分方式接线，差分方式接线与地线无关。
真双极输入可以测试正负电压，可以直接测试负电压。
采集工具会根据采集卡类型显示不同的输入模式，工具只会显示支持的模式选择项。
详细支持输入模式请参考产品说明书参数规格。
E.采集卡输入通道：输入通道表示采集卡指定的采集通道，不同型号采集有不同数量的采集通道。
采集卡支持：单通道采集和全通道采集功能。
全通道采集功能可以勾选“同时采集所有通道”复选框。
F.采集量程选择：不同类型采集卡支持不同的量程选择，详细参数可以参考用户说明。
5.清空列表数据点击“清空列表数据”按键后会清除列表数据，注意：清空后的数据不可恢复：6.数据采集：点击“开始采集”按键后采集工具自动开始采集数据，点击“停止采集”后程序自动停止并保存采集数据。
信息系统数据高频采集方法信息系统数据高频采集的方法主要有以下几种：1. 使用高速数据采集卡：这种方法具有较高的采样速率和分辨率，可以满足高频信号的采集要求。
数据采集卡一般通过PCIe或USB接口连接至计算机，并通过软件进行信号的采集与分析。
此外，示波器具有存储和测量功能，可以对信号进行进一步的分析。
2. 使用数字化频谱分析仪：频谱分析仪可以将时域信号转换为频域信号，从而更直观地观察信号的频率特性。
它也可以对高频正弦信号进行采集，通过频谱图显示信号的频率、幅度信息，并对数据进行进一步处理。
3. 使用数据采集器：数据采集器可以对高频正弦信号进行长时间、连续的采集并存储数据。
4. 直接数字下变频（DDC）：DDC是一种将高频正弦信号转换为低频信号进行采集和处理的方法。
5. 通过系统日志采集大数据：用于系统日志采集的工具，目前使用最广泛的有：Hadoop的Chukwa、Apache Flume、Facebook的Scribe和LinkedIn的Kafka等。
这里主要学习Flume。
Flume是一个高可靠的分布式采集、聚合和传输系统，Flume支持在日志系统中定制各类数据发送方，用于收集数据，同时对数据进行简单处理，并写到诸如文本、HDFS这些接受方中。
6. 通过网络采集大数据：网络采集是指通过网络爬虫或网站公开API等方式，从网站上获取大数据信息，该方法可以将非结构化数据从网页中抽取出来，将其存储为统一的本地数据文件，并以结构化的方式存储。
它支持图片、音频、视频等文件或附件的采集。
以上内容仅供参考，建议咨询专业人士获取更多信息。
另外，选择哪种方法取决于特定的应用需求和限制，包括所需的采样速率、分辨率、数据量和分析的复杂性等因素。

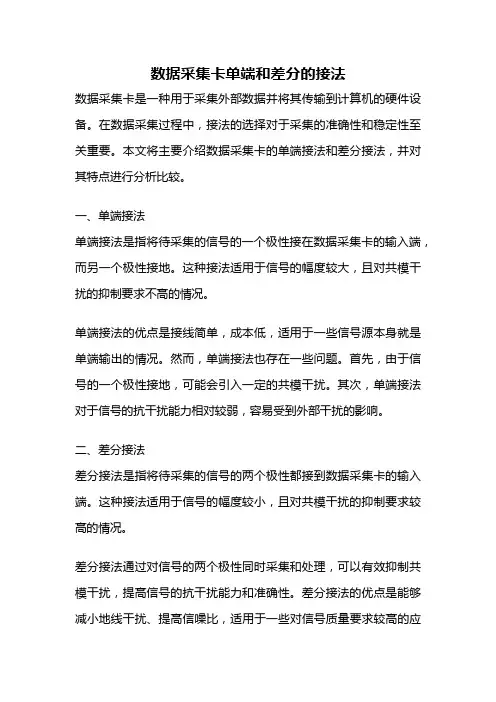

数据采集卡单端和差分的接法数据采集卡是一种用于采集外部数据并将其传输到计算机的硬件设备。
在数据采集过程中，接法的选择对于采集的准确性和稳定性至关重要。
本文将主要介绍数据采集卡的单端接法和差分接法，并对其特点进行分析比较。
一、单端接法单端接法是指将待采集的信号的一个极性接在数据采集卡的输入端，而另一个极性接地。
这种接法适用于信号的幅度较大，且对共模干扰的抑制要求不高的情况。
单端接法的优点是接线简单，成本低，适用于一些信号源本身就是单端输出的情况。
然而，单端接法也存在一些问题。
首先，由于信号的一个极性接地，可能会引入一定的共模干扰。
其次，单端接法对于信号的抗干扰能力相对较弱，容易受到外部干扰的影响。
二、差分接法差分接法是指将待采集的信号的两个极性都接到数据采集卡的输入端。
这种接法适用于信号的幅度较小，且对共模干扰的抑制要求较高的情况。
差分接法通过对信号的两个极性同时采集和处理，可以有效抑制共模干扰，提高信号的抗干扰能力和准确性。
差分接法的优点是能够减小地线干扰、提高信噪比，适用于一些对信号质量要求较高的应用场景。
然而，差分接法也存在一些问题。
首先，接线相对复杂，需要两个输入通道和地线。
其次，差分输入需要更高的采样率和分辨率，增加了系统的设计难度和成本。
单端接法和差分接法在数据采集中各有优劣。
选择合适的接法需要根据实际的采集需求和信号特点来决定。
如果信号幅度较大，且对共模干扰的要求不高，可以选择单端接法；如果信号幅度较小，且对共模干扰的抑制要求较高，可以选择差分接法。
除了单端和差分接法，还有一些其他的接法，如差动单端接法和单端差动接法。
差动单端接法是将差分信号的一个极性与单端信号进行采集，而单端差动接法则是将单端信号与差分信号的一个极性进行采集。
这些接法在特定的应用场景中也有一定的优势。
总的来说，数据采集卡的单端接法和差分接法在实际应用中具有不同的适用性和特点。
选择合适的接法需要综合考虑信号的特点、采集要求和系统成本等因素。
ni数据采集卡1. 简介NI数据采集卡（National Instruments Data Acquisition Card）是一种用于采集模拟信号和数字信号的硬件设备。
它可以将外部信号转换为计算机可读取的数字数据，从而实现数据采集、数据处理和数据分析等功能。
NI数据采集卡常用于科学研究、工程应用和实验教学等领域。
2. 功能特点NI数据采集卡具有以下主要功能特点：2.1 模拟信号输入NI数据采集卡可以接收模拟信号的输入，并将其转换为数字信号进行处理。
它具有高精度的模拟输入通道，可适应不同信号类型和信号范围的输入需求。
通过采集卡提供的软件接口，用户可以方便地配置和控制模拟输入参数。
2.2 模拟信号输出除了模拟信号输入功能外，NI数据采集卡还可以输出模拟信号。
用户可以通过采集卡的输出通道，将数字信号转换为模拟信号输出到外部设备，如执行器、显示器等。
这样可以实现对外部设备的控制和观测。
2.3 数字信号输入和输出NI数据采集卡除了支持模拟信号输入输出，还具备数字信号输入输出的功能。
它可以读取和写入数字信号，用于采集和控制数字设备，如开关、传感器等。
数字信号的输入输出通常更快速和稳定，可以满足实时性要求较高的应用需求。
2.4 多通道采集NI数据采集卡通常具有多个模拟输入通道和数字输入通道，可以同时采集多个信号。
这使得它可以广泛应用于多通道数据采集和处理的场景，如声音信号采集、振动信号采集等。
2.5 软件支持NI数据采集卡配套的软件十分强大，可以提供丰富而易用的数据采集和处理功能。
用户可以通过软件界面对采集卡进行配置和控制，实现数据的实时监控、录制和分析。
常见的软件包括NI LabVIEW和NI Measurement Studio等。
3. 应用领域NI数据采集卡广泛应用于以下领域：3.1 科学研究在科学研究领域，NI数据采集卡被广泛应用于物理实验、化学实验、生物实验等。
它可以帮助科研人员采集实验数据，进行数据分析和模型建立。
数据采集卡基本简介具体来说，这种设计分两部分：数据采集部分和数据处理部分。
数据采集就是利用LabVIEW的驱动程序对数据采集卡进行设置并使其按设置工作，进行数据的采集；数据处理则是将采集到的数据送至计算机进行运算处理等等。
对于初学者，可先从第二部分开始。
将实际的数据采集先用LabVIEW自带的数组或者波形函数来代替，着重设计数据处理的软件部分。
这部分可以包括：滤波、数据存储、数据读取、波形显示、波形分析处理（如傅立叶变换、谱密度计算等等）。
这些在LabVIEW中都有集成的函数模块，也就是VI，只要对每个VI的输入输出设置正确就好。
当软件部分设计完成后，再设计数据采集部分。
这是软硬件结合的部分。
既要对所用的数据采集卡的参数和工作方式有充分的正确的认识，又要对如果利用LabVIEW驱动采集卡掌握。
一般来说采集卡都带有LabVIEW的驱动，只要参看数据采集卡的使用说明（PDF），就可以掌握了。
选择好数据采集卡后，将该采集卡的驱动光盘放入计算机并按其指示进行安装，则其驱动模块将装入原LabVIEW软件中，然后和第一步的软件编程一样，对驱动所要用的VI的输入输出参数设置正确，编写程序即可。
当两部都做完后，将整个采集系统运行一下，对于设计中存在的疏漏再进行修改。
推荐使用《LadVIEW8.20程序设计从入门到精通(附光盘)》作者:陈锡鸿这本书不错，深入浅出，初学必备~~数据采集(DAQ)基础知识现今，在实验室研究、测试和测量以及工业自动化领域中，绝大多数科研人员和工程师使用配有PCI、PXI/CompactPCI、PCMCIA、USB、IEEE1394、ISA、并行或串行接口的基于PC的数据采集系统。
许多应用使用插入式设备采集数据并把数据直接传送到计算机内存中，而在一些其它应用中数据采集硬件与PC分离，通过并行或串行接口和PC相连。
从基于PC的数据采集系统中获取适当的结果取决于图示一中的各项组成部分：∙PC∙传感器∙信号调理∙数据采集硬件∙软件本文详细介绍了数据采集系统的各个组成部分，并解释各个部分最重要的准则。

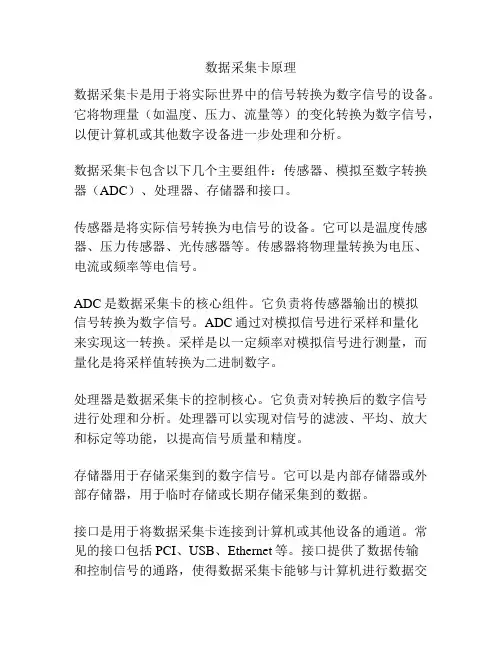

数据采集卡原理数据采集卡是用于将实际世界中的信号转换为数字信号的设备。
它将物理量（如温度、压力、流量等）的变化转换为数字信号，以便计算机或其他数字设备进一步处理和分析。
数据采集卡包含以下几个主要组件：传感器、模拟至数字转换器（ADC）、处理器、存储器和接口。
传感器是将实际信号转换为电信号的设备。
它可以是温度传感器、压力传感器、光传感器等。
传感器将物理量转换为电压、电流或频率等电信号。
ADC是数据采集卡的核心组件。
它负责将传感器输出的模拟信号转换为数字信号。
ADC通过对模拟信号进行采样和量化来实现这一转换。
采样是以一定频率对模拟信号进行测量，而量化是将采样值转换为二进制数字。
处理器是数据采集卡的控制核心。
它负责对转换后的数字信号进行处理和分析。
处理器可以实现对信号的滤波、平均、放大和标定等功能，以提高信号质量和精度。
存储器用于存储采集到的数字信号。
它可以是内部存储器或外部存储器，用于临时存储或长期存储采集到的数据。
接口是用于将数据采集卡连接到计算机或其他设备的通道。
常见的接口包括PCI、USB、Ethernet等。
接口提供了数据传输和控制信号的通路，使得数据采集卡能够与计算机进行数据交互和控制。
数据采集卡的工作原理是：首先，传感器将物理量转换为模拟信号；然后，ADC将模拟信号转换为数字信号；接着，处理器对数字信号进行处理和分析；最后，数据通过接口传输到计算机进行进一步的处理和存储。
数据采集卡广泛应用于工业控制、科学实验、环境监测、仪器仪表等领域。
它能够实时采集、处理和存储各种物理量，提供数据分析和监控的基础，为工程师和科学家提供了强大的工具。
3.1.2信号采集和数据采集卡3.1.2.1信号采集从传感器得到的信号大多要经过调理才能进入数据采集设备，信号调理功能包括放大、隔离、滤波、激励、线性化等。
由于具体电路不同，因此，除了这些通用功能，还要根据具体所测电路的特性和要求来设计特殊的信号调理功能。
下面仅是信号调理的通用功能。
1.滤波：是指从所测量的信号中除去不需要的成分。
大多数信号调理模块有低通滤波器，用来滤除噪声。
并且为了滤除信号中最高频率以上的频率信号，还需要抗混叠滤波器。
某些高性能的数据采集卡自身带有抗混叠滤波器。
2.放大：微弱信号都要进行放大以提高分辨率和降低噪声，使调理后信号的电压范围和A/D 的电压范围相匹配。
信号调理模块应尽可能靠近信号源或传感器，使得信号在受到传输信号的环境噪声影响之前已被放大，信噪比得到改善。
3.隔离：是指使用变压器、光或电容耦合等方法在被测系统和测试系统之间传递信号，避免直接的电连接。
使用隔离的原因有两个：一是从安全的角度考虑；二是隔离可使从数据采集卡读出来的数据不受地电位和输入模式的影响。
如果数据采集卡的地与信号地之间有电位差，而又不进行隔离，那么就有可能形成接地回路，引起误差。
4.激励：信号调理也能够为某些传感器提供所需的激励信号，比如应变传感器、热敏电阻等需要外界电源或电流激励信号。
很多信号调理模块都提供电流源和电压源以便给传感器提供激励。
5.线性化：许多传感器对被测量的响应是非线性的，因而需要对其输出信号进行线性化，以补偿传感器带来的误差。
但目前的趋势是，数据采集系统可以利用软件来解决这一问题。
6.数字信号调理：即使传感器直接输出数字信号，有时也有进行调理的必要。
其作用是将传感器输出的数字信号进行必要的整形或电平调整。
大多数数字信号调理模块还提供其他一些电路模块，使得用户可以通过数据采集卡的数字I/O直接控制电磁阀、电灯、电动机等外部设备。
3.1.2.2数据采集卡（NI PCI-6014）的基本参数及特性（1）基本参数：·200kS/s采样率、16位精度的16路模拟输入·2路模拟输出、16位精度（只指PCI-6014）·8条数字I/O线（5VTTL/CMOS）；·2路24位的定时/计数器；·数字触发；·4组不同的模拟输入范围；·NI-DAQ驱动程序简化配置和测量工作（2）操作系统·Windows 2000/NT/XP/Me/9x（3）使用软件·Lab VIEW（4）其它适用软件·VB·C/C++（5）驱动软体·NI-DAQ（6）采集卡特性PCI-6014数据采集卡有100GΩ的输入阻抗，保证干扰电流不会影响流入的信号，从而大大提高数据精确度。
采集卡原理采集卡，又称视频采集卡，是一种用于将模拟视频信号转换成数字视频信号的设备。
它在视频监控、视频会议、多媒体教学等领域有着广泛的应用。
那么，采集卡的原理是什么呢？首先，我们需要了解采集卡的基本组成。
采集卡通常由视频采集芯片、视频处理芯片、存储芯片、接口芯片等部分组成。
其中，视频采集芯片是最核心的部分，它负责将模拟视频信号转换成数字视频信号。
视频处理芯片则对数字视频信号进行压缩、解压缩、编码、解码等处理，以适应不同的应用场景。
存储芯片用于临时存储视频数据，接口芯片则提供了与计算机或其他设备连接的接口。
其次，我们来了解一下采集卡的工作原理。
当模拟视频信号输入到采集卡时，首先经过视频采集芯片的采样和量化，将模拟信号转换成数字信号。
然后，数字视频信号经过视频处理芯片的处理，进行压缩、编码等操作，最终输出成计算机可以识别的数字视频数据。
这些数据可以通过存储芯片进行临时存储，也可以通过接口芯片传输到计算机或其他设备上进行进一步处理或显示。
此外，采集卡的工作原理还涉及到视频信号的传输和处理。
在传输过程中，采集卡需要保证视频信号的稳定性和清晰度，以确保最终显示效果的质量。
在处理过程中，采集卡需要根据不同的应用场景进行相应的处理，如视频压缩、编码、解码等，以满足不同场景的需求。
综上所述，采集卡的原理主要包括视频信号的采集、转换、处理和传输。
通过视频采集芯片、视频处理芯片、存储芯片和接口芯片等部分的协同工作，采集卡能够将模拟视频信号转换成数字视频信号，并在计算机或其他设备上进行进一步处理或显示。
这种原理的应用使得采集卡在视频监控、视频会议、多媒体教学等领域有着广泛的应用前景。
