接线端子的原理及应用1. 接线端子的基本概念接线端子是一种用来连接电线和设备的连接器，它能够提供电流传输和机械强度支持。
接线端子的主要功能是将多个电线连接在一起，以便实现电气电子设备的正常工作。
它可以分为多种类型，例如插拔式接线端子、固定式接线端子等。
接线端子的工作原理是通过电线与接线端子的连接，形成物理固定连接和电气连接，从而实现电流的传输和信号的传递。
2. 接线端子的原理接线端子的原理是基于电子电路中的导线连接和信号传输的原理。
它通过金属导体的导电性能，将电流从一条电线传输到另一条电线上，实现电气设备的正常工作。
接线端子通常由金属材料制成，例如铜、铝等，这些材料具有良好的导电和导热性能，能够提供低电阻的电气连接。
3. 接线端子的应用接线端子广泛应用于各种电气设备和电子设备中，例如电力系统、电子仪表、通信设备、自动化控制设备等。
它们提供了安全可靠的电气连接，保证了设备的正常运行。
下面是一些接线端子的常见应用场景：•电力系统：接线端子在电力系统中起着重要作用。
它们用于连接变压器、断路器、电容器等设备的输入输出端子，实现电流的传输和分配。
•电子仪表：在电子仪表中，接线端子被用来连接传感器、显示器、微处理器等设备，实现电信号的传输和数据的处理。
•通信设备：接线端子在通信设备中起到连接电缆和设备的作用，保证信号的传输质量和稳定性。
•自动化控制设备：在自动化控制设备中，接线端子用于连接传感器、执行器、控制器等设备，实现信号的采集和控制。
4. 接线端子的特点接线端子具有以下几个特点：•安全可靠：接线端子提供了安全可靠的电气连接，减少了电线故障和短路的风险。
•方便快捷：接线端子采用插拔式设计，使得电线的连接和拆卸更加便捷，节省了时间和人力成本。
•灵活可扩展：接线端子可以连接多条电线，实现电气设备的灵活扩展和连接。
•耐高温高压：接线端子通常采用高温耐压材料制成，能够在高温和高压环境下稳定工作。
5. 接线端子的选型和安装在选择和安装接线端子时需要考虑以下几个因素：1.电流和电压：根据电气设备的要求，选择合适的接线端子，满足设备的电流和电压需求。
接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。
接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。
本文将介绍一些常见的接线端子分类，以及它们的特点和应用。
1.螺旋端子螺旋端子是最常见的一种接线端子。
它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。
通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。
螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。
2.弹簧端子弹簧端子也被称为弹簧夹。
它们使用弹簧力来固定导线，而不需要任何工具。
弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。
弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。
3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。
它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。
插槽端子常用于板上安装和印刷电路板（PCB）连接。
插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。
4.压接端子压接端子通过应用压力来连接导线。
它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。
压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。
这种端子广泛应用于电力系统和工业设备。
5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。
其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。
绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。
它们适用于需要防止电流泄露或保护人员安全的应用。
6.电脑端子电脑端子通常用于计算机和网络设备的连接。
它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。
常见的电脑端子包括USB端子、HDMI端子、网线端子等。
电脑端子适用于各种数据和信号传输要求。
7.终端端子终端端子用于连接电缆末端和设备的电气接口。
终端端子通常由金属制成，具有螺旋式或压接式连接方式。
它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
接线端子的使用方法
接线端子是用于连接导线和电器设备之间的连接器。
以下是接线端子的使用方法：
1. 确保电源已经关闭，并且设备已经从电源中断开。
2. 使用剥线钳或剥线工具剥开导线的一小段绝缘层，露出一段金属导体。
3. 将裸露的导线插入接线端子中。
对于插式接线端子，通常有一个开口，将导线放入开口中即可。
对于螺旋式接线端子，需要旋转螺丝或松螺母，将导线夹紧在接线端子中。
4. 确保导线插入到足够的深度，确保导线与接线端子之间有良好的接触。
5. 对于螺旋式接线端子，使用螺丝刀或扳手逆时针旋转螺丝或松螺母，以夹紧导线。
确保导线牢固地固定在接线端子中。
6. 检查接线端子，确保没有裸露的金属导体暴露在外，避免导线间的短路风险。
7. 重新连接设备，并确保导线连接正确且安全。
请注意，接线端子的使用方法可能因型号和厂家而异，请确保遵循所使用接线端子的具体使用说明。
若不确定，建议参考设备的使用手册或咨询专业人士。
此外，
为了确保安全，也建议由合格的电工进行电气连接。
接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。
它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。
接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。
下面将详细介绍这些接线端子的特点和使用方法。
1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。
它可以提供较强的连接力，并适用于大部分电线的连接。
它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。
2.压线接线端子：这种端子通过压紧电线来实现连接。
它的特点是连接速度快，适用于需要频繁拆卸的场合。
它的缺点是连接力相对较弱，不适用于高电流和高压的场合。
3.插销式接线端子：这种端子使用插销进行连接。
它的特点是连接方便快速，适用于需要频繁拆卸的场合。
它的缺点是连接力较弱，适用于低电流和低压的场合。
4.弹片式接线端子：这种端子使用弹簧式结构固定电线。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是结构比较复杂，成本较高。
5.卡扣式接线端子：这种端子使用卡扣进行连接。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。
除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。
这些接线端子都具有特定的特点和使用方法。
在实际使用中，接线端子通常会被安装在接线端子排上。
接线端子排是由多个接线端子组成的一种连接设备。
它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。
接线端子排的连接方式有两种：拼插连接和螺钉连接。
拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。
螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。
无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。
接线端子工作原理
接线端子是一种电子元件，用于连接和固定电线、电缆或导线。
它通常由金属制成，具有孔洞或夹子式结构，可接收和固定电线的连接端。
它的工作原理如下：
1. 导电性能：接线端子的一项基本功能是具有良好的导电性能。
它通常采用金属材料制成，如铜、铝等，这些金属具有较好的导电性能，能够确保电流的正常传输。
2. 固定连接：接线端子的设计使其可以固定电线的连接端。
通过孔洞或夹子式结构，将电线插入或夹紧在端子内部。
通过螺母、螺旋状的结构或其他固定装置，确保电线连接稳固可靠，不易松动。
3. 绝缘保护：接线端子通常具有良好的绝缘性能，能够隔离电线的导体部分和外界环境。
这有助于防止电线之间的短路、电流泄漏等安全问题的发生。
4. 易于安装和拆卸：接线端子通常设计成易于安装和拆卸的形式，使得电线的连接和更换更加方便。
这样可以节省时间和人力成本，并提高维修和更换的效率。
5. 多种类型：接线端子根据不同的应用需求，可分为多种类型。
常见的有插针型、压接型、弹簧型等。
每种类型都有其特定的适用场景和工作原理，能够满足不同的电气连接要求。
通过以上工作原理，接线端子实现了安全、稳定和可靠的电气
连接，被广泛应用于电气设备、仪器仪表、建筑物、交通工具等领域。
它简化了电气布线和维护作业，提高了电气系统的可靠性和安全性。

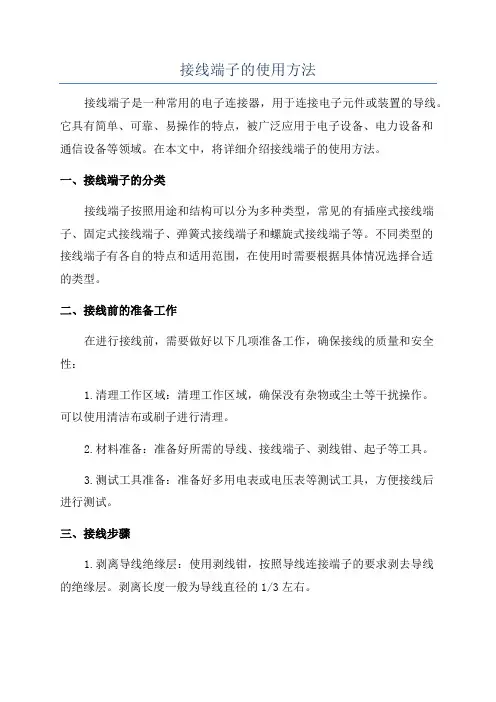

接线端子的使用方法接线端子是一种常用的电子连接器，用于连接电子元件或装置的导线。
它具有简单、可靠、易操作的特点，被广泛应用于电子设备、电力设备和通信设备等领域。
在本文中，将详细介绍接线端子的使用方法。
一、接线端子的分类接线端子按照用途和结构可以分为多种类型，常见的有插座式接线端子、固定式接线端子、弹簧式接线端子和螺旋式接线端子等。
不同类型的接线端子有各自的特点和适用范围，在使用时需要根据具体情况选择合适的类型。
二、接线前的准备工作在进行接线前，需要做好以下几项准备工作，确保接线的质量和安全性：1.清理工作区域：清理工作区域，确保没有杂物或尘土等干扰操作。
可以使用清洁布或刷子进行清理。
2.材料准备：准备好所需的导线、接线端子、剥线钳、起子等工具。
3.测试工具准备：准备好多用电表或电压表等测试工具，方便接线后进行测试。
三、接线步骤1.剥离导线绝缘层：使用剥线钳，按照导线连接端子的要求剥去导线的绝缘层。
剥离长度一般为导线直径的1/3左右。
2.插入导线：将剥离后的导线插入接线端子的插孔中。
一般情况下，插入导线时要确保导线和插孔之间有良好的接触，并且接触面积足够大。
3.固定导线：使用起子或扳手等工具，将接线端子上的固定螺母或固定螺丝旋紧，固定导线。
固定时要注意不要过紧，避免损坏导线。
4.测试接线质量：接线完成后，使用测试工具对接线质量进行测试。
可以使用多用电表或电压表等测试工具，检测导线的连通性和安全性。
四、接线常见问题及解决方法1.导线插槽不牢固：如果导线插槽与接线端子之间的接触不够紧密，容易造成接线松动或导线脱落。
解决方法是用起子或扳手等工具旋紧接线端子的固定螺母或固定螺丝。
2.导线孔内存在腐蚀物：如果导线孔内存在腐蚀物，会导致导线与接线端子之间接触不良，影响接线质量。
解决方法是使用酒精或去腐剂等清洁剂清洁导线孔。
3.导线插头加热：如果导线插头加热，可能是由于导线插头与接线端子的接触面积太小，接触不良，导致接头产生高电阻。
接线端子接线方法接线端子是电路连接的重要组成部分，广泛应用于电气设备、通信设备、控制设备等领域。
接线端子的接线方法决定了电路的连接质量和可靠性，下面将从基本的接线原理、接线方式、接线材料等方面详细介绍接线端子的接线方法。
1. 接线原理接线端子的接线原理是基于导电性原理，通过压力或螺旋紧固等方式，将电线插入或夹紧在接线端子上，实现电路的互连。
接线端子的内部结构通常分为导电板、接线孔、线夹等部分，其作用是实现电线与电器设备之间的连接。
在接线过程中，要保证导电板与电线之间的良好接触，确保电流能顺畅地流过。
2. 接线方式接线端子的接线方式多种多样，常见的有螺旋紧固接线、压力接线、焊接接线等。
(1) 螺旋紧固接线螺旋紧固接线是最常见的接线方式。
通常使用螺丝将电线固定在接线端子上。
这种接线方式安全可靠，适用于各种场合。
螺旋紧固接线需要注意的是，在接线时要保证螺丝紧固力度适当，不得过紧或过松。
(2) 压力接线压力接线是通过压力将电线夹紧在接线端子上，实现电路的连接。
这种接线方式安装简便，速度快，适用于大流量的电线。
在接线时要注意，压力必须均匀，不得有死角，以确保电线与接线端子之间的接触良好。
(3) 焊接接线焊接接线是将电线焊接在接线端子上，实现电路的连接。
这种接线方式适用于需要高强度连接的场合，如高温环境、高振动环境等。
在焊接接线时，要注意焊接时间和温度的控制，确保焊接点的质量。
3. 接线材料接线端子的接线材料有很多种类，根据不同的需求选择适合的材料对于保证连接质量至关重要。
(1) 铜接线端子铜接线端子具有良好的导电性和导热性能，广泛应用于各个领域。
铜接线端子的表面通常采用镀锡或镀银处理，以增强其耐腐蚀性能。
(2) 铝接线端子铝接线端子是铜接线端子的替代品，具有较小的密度和较低的成本。
然而，铝接线端子相对于铜接线端子在导电性和导热性方面略有不足，因此在使用时需要注意选择合适的铝接线端子。
(3) 不锈钢接线端子不锈钢接线端子具有优异的耐腐蚀性能和强度，适用于各种恶劣环境下的使用，如高温、高压、高湿等。
接线端子知识介绍接线端子是用于连接电缆或导线的设备，它们在电气和电子领域中具有重要的作用。
在进行电缆和导线连接工作时，接线端子起到了固定导线、传输电流和信号的作用，确保连接的安全和可靠。
接线端子的种类繁多，常见的有螺钉型、压力型、弹簧型、插拔型等。
它们各自具有不同的特点和适用范围，下面将对常见的几种接线端子进行介绍。
螺钉型接线端子是最常见的一种接线端子，它采用螺孔以固定导线。
内部的金属质材使螺钉具有一定的弹力，可以确保导线连接牢固。
螺钉型接线端子适用于大多数线缆和导线的连接，无论是直接插入还是通过插针连接都可以实现。
接线时只需松动螺钉，将导线插入螺孔，并重新拧紧螺钉即可。
压力型接线端子以压力来固定导线，通过受控的弹簧力达到电气连接。
这种连接方式不需要螺钉，使得连接更加方便快捷。
压力型接线端子可以分为插入式和插拔式两种。
插入式接线端子适用于线缆的一次性连接，插拔式接线端子适用于需要经常连接和断开的场合。
弹簧型接线端子采用了弹簧来固定导线，通过压下或插入导线，弹簧会收缩并提供足够的压力来保持电气连接。
弹簧型接线端子具有良好的电气性能和可靠的连接能力，适用于高振动或冲击的环境。
插拔型接线端子与插入式接线端子类似，只是在插拔时更加方便。
插拔型接线端子通常采用了特殊的连接方式，以便在插拔时能够快速实现连接和断开。
这种接线端子适用于需要频繁更换连接器的场合，常见于测试仪器和移动设备。
除了以上介绍的几种常见的接线端子，还有许多专用的接线端子，比如卡扣接线端子、插片接线端子等。
它们根据特定的应用需求而设计，可以适应不同的连接方式和接线方式。
无论是哪种接线端子，良好的电气性能和可靠的连接都是它们的基本特点。
当我们选择接线端子时，需要考虑其适用的电压和电流范围、连接方式、可靠性要求等因素。
此外，安装和使用接线端子时需要遵循相关的电气安全规范，确保连接的可靠性和安全性。
总结起来，接线端子是电缆和导线连接中不可或缺的设备。
什么叫接线端子接线端子 - 定义接线端子就是用于实现电气连接的一种配件产品。
接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这事就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。
而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。
一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。
接线端子 - 分类接线端子的分类：[2]接线端子可以分为欧式接线端子系列、插拔式接线端子系列、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列。
等等插拔式系列接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规。
欧式系列接线端子是现有接线科技中成本效益最高的形式栅栏式系列接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
轨道安装式接线端子采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
接线端子知识介绍接线端子是一种用于电气连接的装置，常用于电路板、电器设备、控制箱等场合。
它的主要功能是连接电子组件、导线和电缆，使电流能够顺畅地传递。
接线端子具有结构简单、安装方便、可重复使用等优点，广泛应用于工业自动化、电力系统、通讯设备等领域。
接线端子的种类繁多，常见的有螺丝型接线端子、弹簧型接线端子、插针型接线端子等。
不同类型的接线端子适用于不同的场合和要求。
螺丝型接线端子是一种利用螺丝将导线压紧的接线方式。
它的结构简单，可靠性高，适用于较大电流和较高温度环境下的连接。
它的缺点是安装较为繁琐，需要使用螺丝刀等专用工具。
弹簧型接线端子是一种利用弹簧力量来固定导线的接线方式。
它的安装简单快捷，不需要额外的工具，方便于维护和更换。
弹簧型接线端子通常有直插式和插片式两种结构，可适用于不同的导线截面和连接要求。
插针型接线端子是一种通过插拔连接电路的接线方式。
它通常由插针和插座两部分组成，插针安装在导线上，插座则安装在电路板或设备上。
插针型接线端子的优点是可靠的连接，便于拆卸和替换，适用于频繁插拔的场合。
除了以上常见的接线端子类型，还有一些特殊用途的接线端子，如压力型接线端子、压接型接线端子、焊接型接线端子等。
这些接线端子适用于特殊的工作环境和连接要求，能够满足特定的技术需求。
接线端子在电路连接中起到了至关重要的作用。
它能够确保电流传输的稳定性和可靠性，减少电路故障的发生。
同时，接线端子的使用也方便了设备的维护和更换，降低了维修的难度和成本。
在选择接线端子时，需要考虑多方面的因素。
首先是导线截面和连接要求。
不同的导线截面需要匹配相应的接线端子，确保连接的稳定性和电流传输的顺畅性。
其次是工作环境和使用条件。
有些接线端子适用于高温、高压等特殊环境，而有些则适用于普通的工业控制和设备连接。
最后是安装和维修的便捷性。
接线端子的安装方式和连接方式应该方便、快捷，便于后期的维护和更换。
总之，接线端子是电气连接中不可或缺的一部分。
接线端子原理接线端子是电气连接中常用的一种连接方式，它的原理和使用方法在电气行业中非常重要。
接线端子的原理主要包括接线端子的种类、结构和工作原理，下面我们来详细介绍一下。
首先，接线端子的种类有很多种，常见的有螺钉式接线端子、弹簧式接线端子、压接式接线端子等。
不同种类的接线端子在结构和使用上有所不同，但它们的基本原理都是相似的，即通过一定的方式将导体连接在一起，形成电气连接。
螺钉式接线端子通过螺钉的旋转来夹紧导体，弹簧式接线端子通过弹簧的弹性来夹紧导体，压接式接线端子则是通过外力的压力来夹紧导体。
这些不同的方式都是为了确保导体能够牢固地连接在一起，形成可靠的电气连接。
其次，接线端子的结构也是非常重要的。
一个完整的接线端子通常包括接线端子本体、连接钢圈、固定螺丝等部件。
这些部件共同构成了一个完整的接线端子，保证了接线端子的正常使用。
在实际使用中，我们需要根据具体的情况选择合适的接线端子，以确保电气连接的可靠性和安全性。
最后，接线端子的工作原理是基于导体的导电性和连接的可靠性。
当导体被夹紧在接线端子中时，导体之间会产生一定的压力，这样就能够确保导体之间有良好的接触，电流能够顺利地通过导体传输，从而实现电气连接。
同时，接线端子的结构设计也能够确保导体在连接过程中不会松动或脱落，从而保证了电气连接的可靠性和安全性。
综上所述，接线端子的原理主要包括接线端子的种类、结构和工作原理。
通过对接线端子的原理进行了解，我们能够更好地选择合适的接线端子，保证电气连接的可靠性和安全性。
在实际应用中，我们需要根据具体的情况选择合适的接线端子，并严格按照接线端子的使用说明进行安装和使用，以确保电气连接的正常运行。
接线端子作为电气连接中的重要组成部分，在电气系统中起着至关重要的作用，我们应该加强对接线端子原理的学习和理解，从而更好地应用于实际工作中。
接线端子规格型号1. 引言接线端子是电子设备中用于连接电源线、传输信号或连接电路的重要组件。
不同的应用场景和设备类型需要使用不同规格型号的接线端子，以确保电路连接的安全和可靠性。
本文将介绍常见的接线端子规格型号，并对其特点进行简要说明。
2. 规格型号2.1 片式接线端子片式接线端子是一种常见的连接设备和电路的端子类型。
其特点是结构简单、安装方便，广泛应用于家用电器、电子仪器、工业自动化设备等领域。
常见的片式接线端子规格型号包括：•RJ45接线端子：用于网络设备中的网线连接，通常用于Ethernet局域网。
•USB接线端子：用于连接计算机和外部设备，常用于数据传输和充电。
•HDMI接线端子：用于高清多媒体接口，常用于电视、投影仪等设备的视频和音频传输。
•DC接线端子：用于连接直流电源，常用于电子设备和电源适配器。
•音频接线端子：用于连接音频设备，如耳机、音箱等。
2.2 弹簧接线端子弹簧接线端子是一种通过弹簧力将导线夹紧的连接设备。
其特点是连接牢固、可重复插拔，并能适应不同规格的导线。
常见的弹簧接线端子规格型号包括：•WAGO弹簧接线端子：广泛应用于工业自动化领域，具有抗震动、抗松动等特点。
•PHOENIX弹簧接线端子：适用于电力、铁路、通信等领域，具有较高的电流和电压承受能力。
•Molex弹簧接线端子：主要用于电子设备中的信号传输和电源连接。
•JST弹簧接线端子：适用于电池组、电子设备等领域，具有耐高温、防水性能。
2.3 螺旋接线端子螺旋接线端子通常由端子本体和螺丝两部分组成，通过螺丝将导线夹紧。
其特点是连接可靠、接触良好，并能适应各种规格的导线。
常见的螺旋接线端子规格型号包括：•JPT螺旋接线端子：具有很好的接触性能和电流承受能力，用于汽车电子设备中。
•EEC螺旋接线端子：适用于航空航天、军工等领域，具有抗震动和抗松动性能。
•PCB螺旋接线端子：用于印刷电路板上的连接，具有良好的导电性和可靠的连接性。
接线端子概述
接线端子是将电缆接入橡皮管或设备进行绝缘、密封和连接的类型，
它们具有防水特性，用于在一定程度上防止电缆中的电流和引线处的水分
渗透进橡皮管中。
因此，它们非常受欢迎，用广泛，在汽车、家用电器、
电子产品、机械等各种类别的产品中都可以看到它们的踪影。
接线端子的
种类有很多，而且它们的材料有很多，从耐高温材料到耐低温材料，从传
统金属材料到新材料等。
接线端子也可以用来连接各种连接器，如插座、插头、测试模块等等。
接线端子可以分为单体和联体两大类，单体可分为电缆接头、导线接头、
极性接头和模块接头等，联体可分为中继接头、联结接头和接线接头等。
接线端子结构及其组件
接线端子一般由五大部件组成，它们分别为有源芯（线端插片）、导
线材质（线端引线）、绝缘套（线端套管）、外壳（端子罩）和外罩（内、外罩）。
有源芯：由电缆的芯线组成，尤其是如果原始电缆上的芯线被仔细保护，防止外部磨损和潮湿环境等。
线端插片的质量决定了接线端子的质量，因此要挑选合适的线端插片。
接线端子基本知识与选用注意指标
详尽，言之有物
一、接线端子基本知识
1、定义
接线端子（Terminal）又称接线头，是一种将电路板、设备中的接线出口、连接点连接起来的连接装置，也是将电缆引线与电路板(PcBoard)连接起来的装置，是实现电路连接的重要设备。
2、作用
接线端子的作用归结起来有三点：
（1）电气连接功能：满足电路导电的需求；
（2）机械连接功能：控制定义的传导距离，保证电连接的稳定；
（3）防护功能：保护电路板上的元件不被外界破坏，保护操作人员免受电击伤害。
1、电气性能要求
1）接线端子结构尺寸、线径大小要求正确，线缆可被合理插入。
2）连接性能：好的连接性能，即在正常工作电流下不易出现松动，断开。
3）电路导通性能：接线端子的导通性能及导通性能衰减不宜过大。
4）阻燃性：应按相关标准要求，保证安全可靠。
2、机械性能要求
1）接线端子结构应简单耐用，插拔操作灵活方便，性能稳定可靠。
2）接线端子在结构上应设计吻合的插拔把手，增加操作性能，减少操作力。
接线端子的具体型号及使用范围接线端子是一种用于连接电线的电气连接器，常用于电气设备的电路连接。
不同型号的接线端子根据其结构、材料、电流、电压等特性，适用于不同的应用场景和电气要求。
下面是一些常见的接线端子型号及其使用范围的介绍。
1.螺线端子螺线端子是一种常用的接线端子，它可以通过螺丝的旋转来固定电线。
螺线端子通常由金属材料制成，具有良好的导电性能和机械强度。
它适用于电流小于10A、电压小于250V的场景，常见于家用电器、电子设备等。
2.簧子端子簧子端子又称为弹簧接线端子，它通过簧片的弹力将电线夹紧，实现电气连接。
簧子端子具有较大的接触面积和较好的导电性能，适用于电流小于20A、电压小于500V的场景。
簧子端子常见于电子设备、通信设备等。
3.站式端子站式端子是一种用于固定电线和导轨的接线端子，它具有固定牢固、连接可靠的特点。
站式端子适用于电流小于40A、电压小于600V的场景，常见于配电柜、自动化控制系统等。
4.PCB端子PCB端子是一种用于连接电路板的接线端子，它通过焊接或插座的方式将电路板和电线连接起来。
PCB端子主要适用于电流小于20A、电压小于500V的场景，常见于电子设备、计算机等。
5.异形端子异形端子是一种根据特定需求设计的接线端子，形状非常灵活。
异形端子的使用范围取决于其具体设计和要求，可以适用于不同的电流、电压、温度等特殊环境。
6.接插件接插件是一种组合式的接线端子，由插头和插座两部分组成。
插头和插座之间通过接触面完成电气连接。
接插件通常用于电流小于20A、电压小于500V的场景，常见于电子设备、通信设备等。
除了上述常见的接线端子型号外，还有许多其他型号的接线端子适用于不同的电气连接需求。
使用时需根据具体的电流、电压、连接方式等要求进行选择，并按照相关标准和规范进行安装和使用，以确保接线的可靠性和安全性。
一、目的
为本公司来料接线端子的检验提供指导，从而保证产品的质量。
二、范围
适用于本公司所有接线端子排的进货检验。
三、抽样标准
采用GB2828抽样标准中的“正常检查一次抽样方案”进行抽检，规定检查水平为II，AQL值为2.5。
四、检测内容及方法
1）标志
应有型号规格、电压以及相关证书等标志，并应清晰、正确。
可参照样板。
2）外观
颜色需与样板一致，色泽均匀，不应有气泡、划痕、损坏、生锈等不良现象。
3）结构尺寸
用卡尺测量其高度、安装孔位等，结构尺寸应符合样板及安装要求，接线端子上用的螺丝必须电镀，其后能顺畅安装，不得打滑及掉螺丝现象。
所有金属部件不允许有生锈氧化等不良现象。
连接导线的铜柱需采用黄铜制作，可用磁铁检验，两者不相吸时则可判定为黄铜制作。
4）接线能力检查
取一条（被检验端子规定范围内的）最小线径和一条最大线径的单芯电线分别试验，裸线8-10mm，接入端子里锁紧螺丝，用15N的力拔不出电源线，且左右或上下摆动电线5次电芯不会被端子螺丝底部螺纹切断，或拆除电线目视电线无切口状。
5）阻燃测试（灼热丝试验）
阻燃等级为94UL-V0。
固定带电部件的绝缘材料以及提供防触电保护的绝缘材料的外部件应能经受以下试验：650℃的灼热丝试验中无可见火焰、
无持续或在灼热丝移去后任何火焰在30S内熄灭，燃烧物或融化物等落下不应使水平铺置在样品下200mm±5mm的绢纸着火或使松木板烧焦。
每批抽检1-3Pcs。
6）耐热测试（球压试验）
防触电用的绝缘材料外部件和固定带电部件的绝缘材料部件应有足够的
耐热性。
试验方法：在试验条件125℃的加热箱内进行耐热性能试验，被测试部件的表面应水平放置，用直径5mm钢球以20N压力迫被测试部件的表面，若此表面在受试时弯曲，则应在球压部位下加以支撑，1小时后将球从样品上取下，样品在冷水中浸10S使其冷却，测量压痕的直径不得超过2mm。
每批抽检3-4Pcs。
7）耐压测试
用耐压测试仪分别在任意两个不同相位的接线端子之间施加4500V、50HZ，持续3S的耐压测试，应无击穿或闪络现象。
每批抽检3-5件。
每批抽检
3-5Pcs。
8）爬电距离≥2.5mm，电气间隙≥1.7mm。
[1]。
