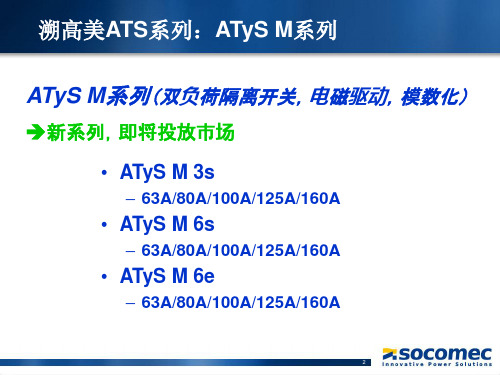

低压电器(2007№17)通用低压电器篇电源转换领域的先锋———法国溯高美(SO COM EC)自动转换开关1　转换理念作为电源转换领域的先驱者溯高美公司凭借其85年的专业经验,集先进的开关技术和创新理念研制出了一款全新的小容量(≤160A)自动转换开关A TyS M系列,将于2007年9月份上市。

其多种应用方式适用于不同的应用需求:(1)市电/发电机应用方式,自投自复或自投手动自复。

(2)市电/市电应用方式,有优先电源或互为备用电源(应用模式和优先电源可以远程控制)。

2　外　观该产品由法国S OC O MEC公司设计,有两个负荷隔离开关“肩并肩”组成。

模块化的设计使得开关结构紧凑,外形线条流畅,极富现代气息。

3　高度集成化该转换开关内部集成了电源检测和监控系统,只需主触点连上电源即可正常工作。

它有两种安装方式:一是安装于标准模数化柜内,这种开关附带标准柜的集成方式,对于盘厂和最终用户来说,简单而便利;另一种就是标准的背板安装方式。

该产品的“尺寸/性能”比在目前市场上是无与伦比的,其功能集成度同样也无对手,节省了安装空间,减少了用户组装和连接的时间。

4　开关技术该开关具有专利技术的快速驱动机构———电磁驱动,同时具有挂锁锁定、紧急时手动操作和快速转换的功能。

在缺相和欠压的情况下,ATyS M凭借先进的开关技术和稳定的触头系统,确保供电的连续性。

许多转换开关配置于电源进线端,万一发生短路将导致很大短路电流。

基于这个原因,ATyS M设计了能承受高容量短路电流的触头系统,可确保开关万一发生短路后用户能继续操作。

该产品在充分考虑了操作次数和耐受短路电流等因素进行了优化设计,使用户得到了一款设计精良的产品。

5　开关控制理念ATySM6e具有功能齐全而不失灵活的控制系统。

开关采用了先进的开关技术和干接点型控制逻辑:它可以根据预置的程序在电源故障时进行位置转换或断开负载。

该功能允许发电机停机后断开负载,避免了发电机重新启动前手动断开负载。

电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号4p 4极的350A的整定电流电气符号C65N-C20A/4P;DPN 16AC65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。

3、100A/3P：100A=额定电流，3P =3极开关，即三相开关。

4、16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。

16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。

500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。

63是最大壳体电流，4P是四极断路器，32A是整定电流。

电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。

脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。

电气符FTM2Z-160A/3P-80AFTM2Z-160A/3P-80A 为塑壳断路器的型号，FTM2Z中FT为企业代号，M为塑壳断路器，2为设计序号，Z可能为智能型断路器；160A/3P中160A为额架等级额定电流，3P为该断路器为3极断路器；80A为断路器的整定电流。

电力系统Electric System2020年第23期2020 No.23电力系统装备Electric Power System Equipment随着光伏发电系统的1500 Vdc 产品和大功率光伏组件的日益成熟。

最近储能行业内几家做储能相关产品的厂家也推出了1500 Vdc 的储能电池系统和大容量系统集成产品。

业内对1500 Vdc 系统产品呼声也很高，原因也很明显，抬高电压可以降本和提高转换效率。

虽然采用1500 Vdc 系统有几大优点但需关注以下几点电气安全问题。

1 1500 V 储能电池技术分析1500 Vdc 光伏逆变器产品已推出好几年了，技术上也很成熟，产品也符合电气安全法规。

储能变流器（PCS ）跟光伏逆变器两者95 %以上的硬件器件是相同的，软件程序上有些区别。

所以1500 Vdc 的储能变流器在光伏逆变器的基础上稍微更改下很快就能实现，难度也不大。

这里提到的电气安全问题主要是关注直流侧的电池安全设计。

太阳能电池和电化学锂电池有许多不同点。

首先，太阳能电池是一种电流源，电流稳定，电压光照强度随之波动。

即使是将电池组串的正负极直接短路，短路电流也不大。

晶科公司的Tiger 系列双玻单晶光伏组件的电性能参数值和VI/VP 曲线如表1和图1所示。

表1 光伏组件短路电流组件型号JKM450N JKM455N JKM460N JKM465N JKM470N STC 短路电流（Isc ）11.07A11.16A11.25A11.34A11.43A1210864200510203040501525354555070140210280350420490功率（W）电流（A ）图1 电流电压及功率电压曲线（460 W ）相同的光伏组件串联成1000 Vdc 或1500 Vdc ，其工作电流和短路电流基本上是差不多，另外光伏发电电路还有防拉弧检测功能，也降低了电气安全风险。

而锂离子电池类似一种电压源，电压稳定，电流变化非常大。

两种PC级ATSE对比国际上PC级ATSE有两种解决方案：一种是完全重新开发的结构，这种方案开发难度大，成本高。

没有足够的研发能力和专业配置（例如必须有机械、微电子和计算机软硬件开发人员），是无法独立开发出来的。

代表品牌有世界专业的ATSE供应商ASCO、GE、TBBQ3等；另外一种是用负荷开关作为ATSE的本体，这种解决方案具有结构简单，机构可靠性较高，特别是开发、制造成本低等优点，因而被国内大多数的企业所采用。

国际上的代表品牌是法国溯高美，国内代表品牌是施耐德万高PC级、斯沃等。

提示：除法国溯高美外，其它国际上专业的ATSE供应商是采用完全重新设计的ATSE，不是借用现成的负荷开关作为本体。

用负荷开关作为本体的ATSE和完全重新设计的ATSE对比：1、标准不同：负荷开关的设计、制造、检验的国家标准依据为GB14048.3《开关/隔离器/隔离开关以及熔断器组合电器》标准。

ATSE的国家标准依据为GB/T14048.11－2002。

2、负荷开关电气性能要求与ATSE的性能要求不同（以《300A为例）：带负荷转换试验的测试条件不同：ATSE是在6In电流, 1.05Ue电压下，接通/分断循环次数为50/12次；而负荷开关是5/3次。

两者的电气寿命、机械寿命也不同：PC级ATSE的电气寿命1000次，机械寿命5000次；而负荷开关的电气寿命200次，机械寿命1400次。

3、动静触头的连接方式：负荷开关是插入式的，经过几次开断后，触头间的烧损易形成接触不良的现象，而且，电弧转移慢、灭弧性能差。

这种连接方式，有利于开关的耐受电流冲击，但不利于灭弧，而且磨损严重。

重新设计的ATSE，是采用拍合式触头连接方式，这种方式非常利于灭弧（是断路器、接触器的连接方式），几乎没有磨损。

电弧是开关损坏最大的原因。

ATSE可能在最“严酷”的条件下转换，所以，拍合式更加适合ATSE。

4、灭弧的性能不同：负荷开关300A以下一般不设专门的灭弧机构，灭弧室中无灭弧栅片、依靠动触头在空气中快速拉长电弧来息弧，切换时拉弧时间长，容易影响触头的使用寿命。
