220隔离开关技术参数

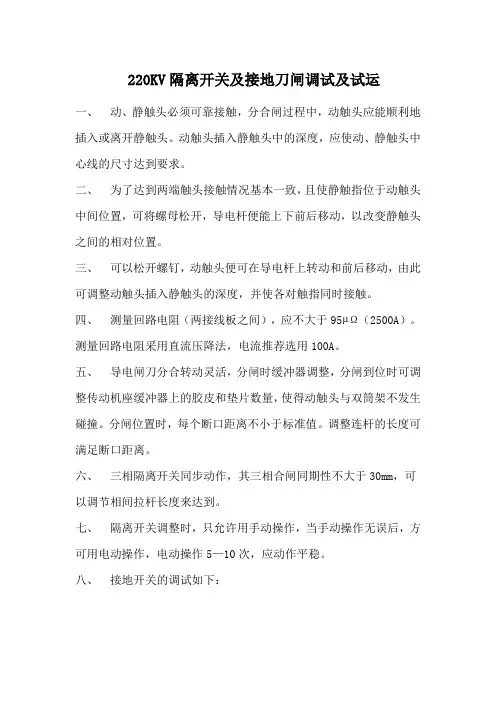

220KV隔离开关及接地刀闸调试及试运一、动、静触头必须可靠接触，分合闸过程中，动触头应能顺利地插入或离开静触头。

动触头插入静触头中的深度，应使动、静触头中心线的尺寸达到要求。

二、为了达到两端触头接触情况基本一致，且使静触指位于动触头中间位置，可将螺母松开，导电杆便能上下前后移动，以改变静触头之间的相对位置。

三、可以松开螺钉，动触头便可在导电杆上转动和前后移动，由此可调整动触头插入静触头的深度，并使各对触指同时接触。

四、测量回路电阻（两接线板之间），应不大于95µΩ（2500A）。

测量回路电阻采用直流压降法，电流推荐选用100A。

五、导电闸刀分合转动灵活，分闸时缓冲器调整，分闸到位时可调整传动机座缓冲器上的胶皮和垫片数量，使得动触头与双筒架不发生碰撞。

分闸位置时，每个断口距离不小于标准值。

调整连杆的长度可满足断口距离。

六、三相隔离开关同步动作，其三相合闸同期性不大于30mm，可以调节相间拉杆长度来达到。

七、隔离开关调整时，只允许用手动操作，当手动操作无误后，方可用电动操作，电动操作5—10次，应动作平稳。

八、接地开关的调试如下：a)开关在合闸位置时，动触头应插入静触头的两触指之间，以保持可靠接触，接地开关在分闸后，刀杆应处于水平位置，刀杆不得高于绝缘子的下法兰；b)II型接地开关的刀管长度不合适时，可以将刀管顶端的辊杆拧松，伸缩动触头合闸后，静触头应卡在动触头中央，如偏向一边，可以调节托架上的托板的左右位置来调正刀管；c)合闸时，刀管向上运动的过程中，在其未碰到静触头之前，托板不应从刀管的槽口中滑出，如过早滑出，说明平衡弹簧拉力不够，可调节平衡弹簧，以改善刀管的平衡状况。

调整时，动触头插入深度必须达到触指的刻度线（一般动触头顶端应越过刻度线不小于15mm）；d)接地开关的调整应满足：1)三相刀管分、合闸应基本同步；2)动、静触头接触良好；3)手动操作平稳。

九、9）机械联锁的调整，在隔离开关处于合闸位置时，锁条或圆盘上的凸缘应移入联锁板的凹口内，接地开关不能合闸。

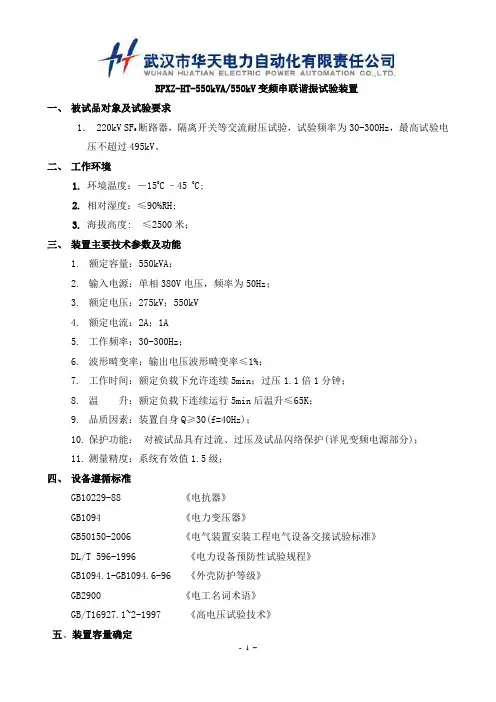

BPXZ-HT-550kVA/550kV变频串联谐振试验装置一、被试品对象及试验要求断路器，隔离开关等交流耐压试验，试验频率为30-300Hz，最高试验电1． 220kV SF6压不超过495kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：550kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：275kV；550kV4.额定电流：2A；1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续5min；过压1.1倍1分钟；8.温升：额定负载下连续运行5min后温升≤65K；9.品质因素：装置自身Q≥30(f=40Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定结论：装置容量定为550kVA/550kV，分二节电抗器，电抗器单节为275kVA/275kV/1A/200H 通过组合使用能满足上述被试品的试验要求。

设备组合被试品对象电抗器275kVA/275kV 二节激励变压器输出端选择220kV断路器，隔离开关使用电抗器二节串联25kV六、系统配置及其参数1.激励变压器JLB-25kVA/25kV/0.4kV 1台a)额定容量：25kVA；b)输入电压：380V，单相；c)输出电压： 25kVd)结构：油式；e)重量：约125 kg；2.变频电源BPXZ-HT-F -25kW/380V 1台a)额定输出容量：25kWb)工作电源：380±10%V（单相），工频c)输出电压：0 – 400V，单相，d)额定输入电流：65Ae)额定输出电流：65Af)输出波形：正弦波g)电压分辨率： 0.01kVh)电压测量精度：0.5%i)频率调节范围：30 – 300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度： 0.1%l)运行时间：额定容量下连续5minm)额定容量下连续运行5min元器件最高温度≤65K;n)噪声水平：≤50dBo)可实现以下功能1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

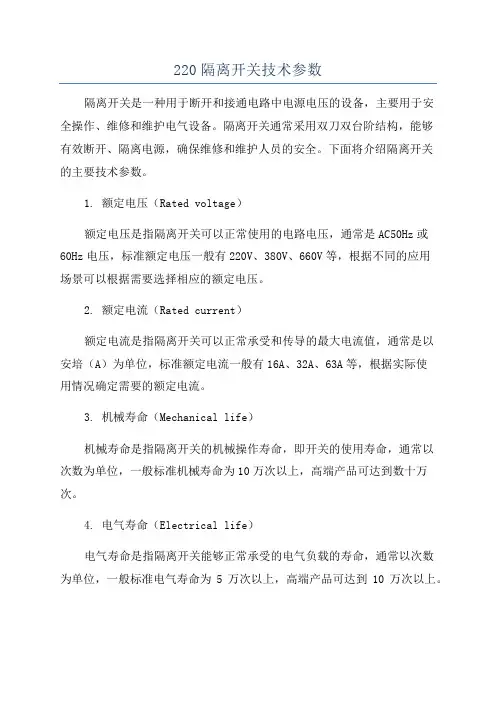

220隔离开关技术参数隔离开关是一种用于断开和接通电路中电源电压的设备，主要用于安全操作、维修和维护电气设备。

隔离开关通常采用双刀双台阶结构，能够有效断开、隔离电源，确保维修和维护人员的安全。

下面将介绍隔离开关的主要技术参数。

1. 额定电压（Rated voltage）额定电压是指隔离开关可以正常使用的电路电压，通常是AC50Hz或60Hz电压，标准额定电压一般有220V、380V、660V等，根据不同的应用场景可以根据需要选择相应的额定电压。

2. 额定电流（Rated current）额定电流是指隔离开关可以正常承受和传导的最大电流值，通常是以安培（A）为单位，标准额定电流一般有16A、32A、63A等，根据实际使用情况确定需要的额定电流。

3. 机械寿命（Mechanical life）机械寿命是指隔离开关的机械操作寿命，即开关的使用寿命，通常以次数为单位，一般标准机械寿命为10万次以上，高端产品可达到数十万次。

4. 电气寿命（Electrical life）电气寿命是指隔离开关能够正常承受的电气负载的寿命，通常以次数为单位，一般标准电气寿命为5万次以上，高端产品可达到10万次以上。

隔离开关的漏电保护功能是非常重要的，漏电动作时间是指当电气设备发生漏电时，隔离开关能够自动切断电源的时间，一般标准漏电动作时间为0.1秒以下。

6. 防护等级（Protection grade）隔离开关具有一定的防护等级，通常采用IP码来表示，例如IP65表示能够有效防止灰尘和水的侵入，适用于室外环境使用。

7. 防护等级（Protection class）隔离开关的防护等级通常采用符号表示，例如Ⅰ类表示接地，Ⅱ类表示双绝缘，Ⅲ类表示等特定的防护等级。

8. 感应电流（Induction current）感应电流是指在隔离开关工作时，由于电磁感应而产生的电流，通常需要通过特殊的设计来减少感应电流的影响。

9. 耐电压（Voltage withstand）在隔离开关正常工作时，需要具有一定的耐电压性能，能够承受一定的电压冲击，避免设备损坏。

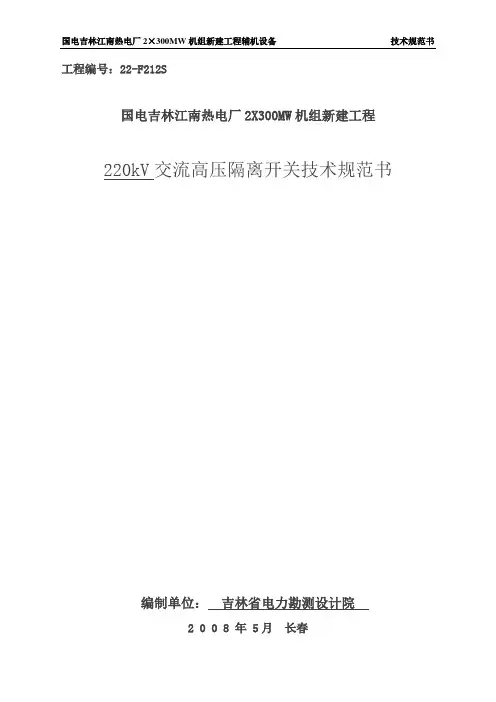

工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本工程采用KKS标识系统。

中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。

1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。

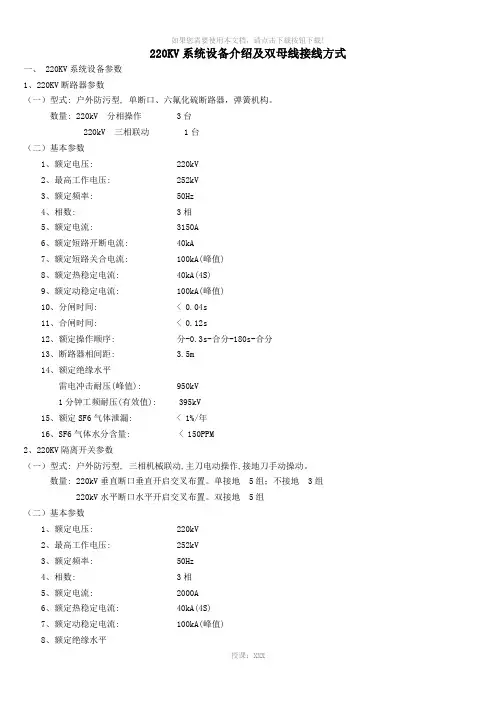

220KV系统设备介绍及双母线接线方式一、 220KV系统设备参数1、220KV断路器参数（一）型式: 户外防污型, 单断口、六氟化硫断路器，弹簧机构。

数量: 220kV 分相操作 3台220kV 三相联动 1台（二）基本参数1、额定电压: 220kV2、最高工作电压: 252kV3、额定频率: 50Hz4、相数: 3相5、额定电流: 3150A6、额定短路开断电流: 40kA7、额定短路关合电流: 100kA(峰值)8、额定热稳定电流: 40kA(4S)9、额定动稳定电流: 100kA(峰值)10、分闸时间: < 0.04s11、合闸时间: < 0.12s12、额定操作顺序: 分-0.3s-合分-180s-合分13、断路器相间距: 3.5m14、额定绝缘水平雷电冲击耐压(峰值): 950kV1分钟工频耐压(有效值): 395kV15、额定SF6气体泄漏: < 1%/年16、SF6气体水分含量: < 150PPM2、220KV隔离开关参数（一）型式: 户外防污型, 三相机械联动,主刀电动操作,接地刀手动操动。

数量: 220kV垂直断口垂直开启交叉布置。

单接地 5组；不接地 3组220kV水平断口水平开启交叉布置。

双接地 5组（二）基本参数1、额定电压: 220kV2、最高工作电压: 252kV3、额定频率: 50Hz4、相数: 3相5、额定电流: 2000A6、额定热稳定电流: 40kA(4S)7、额定动稳定电流: 100kA(峰值)8、额定绝缘水平雷电冲击耐压(峰值): 1050kV1分钟工频耐压(有效值): 460kV9、隔离开关端子静拉力水平纵向: >1500N水平横向: >1000N垂直: >1000N静态安全系数不小于2.5，短时动态安全系数不小于1.7。

10、隔离开关主刀及接地刀电动操动机构：控制电压交流220V,电动机电压交流380V,配真空辅助开关。

工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本工程采用KKS标识系统。

中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。

1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。

220隔离开关技术参数一、电气参数1. 额定电压（Rated voltage）：指220隔离开关的额定工作电压，通常为220V。

2. 额定电流（Rated current）：指220隔离开关的额定工作电流，通常为10A、16A、20A等。

3. 额定频率（Rated frequency）：指220隔离开关的额定工作频率，通常为50Hz或60Hz。

4. 开断能力（Breaking capacity）：指220隔离开关在额定电流下能够安全地进行开断操作而不会发生过大的电弧烧毁现象的能力。

开断能力大小与开关内部的熔断器或刀闸等相关，通常为10kA、16kA、20kA等。

5. 绝缘电阻（Insulation resistance）：指220隔离开关的绝缘性能，即在正常工作条件下，开关绝缘体与外部金属部分之间的绝缘电阻。

通常为≥100MΩ。

6. 介质耐压（Dielectric strength）：指220隔离开关所能承受的耐压能力，即在一定时间内所能承受的高压而不产生击穿和漏电现象。

通常为≥2.5kV。

二、机械参数1. 外观尺寸（Dimensions）：指220隔离开关的长、宽、高尺寸，通常为标准模块化尺寸，方便安装和配线。

2. 开关类型（Switch type）：指220隔离开关的操作方式，包括手动操作、自动控制等。

3. 绝缘材料（Insulation material）：指220隔离开关的外壳和内部绝缘材料，通常采用具有良好绝缘性能的耐热塑料或耐火陶瓷等。

4. 机械寿命（Mechanical life）：指220隔离开关的预期使用寿命，即开关的操作次数。

通常为10万次以上。

5. 防护等级（Protection level）：指220隔离开关的防尘、防水等级，通常采用IP等级进行标注。

除了上述参数外，220隔离开关还可以根据不同的用途和技术要求，添加一些特殊的技术参数，如防雷击能力、防短路能力、过载保护功能等。

220KV高压隔离开关技术标准220KV高压隔离开关标准 (2)1范围 (2)2引用文件和资料 (2)3概述 (2)4设备参数 (5)5零部件清册 (7)6检修专用工器具 (8)7 检修特殊安全措施 (8)8.检修项目、方法及标准 (10)9检修记录卡 (15)220KV高压隔离开关标准1范围本标准规定了220KV高压隔离开关的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。

本标准适用于公司220KV变电站220KV高压隔离开关设备的技术管理工作。

2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

220KV高压隔离开关使用维护说明书山东泰开隔离开关有限公司。

2002）DL/T838-2003《发电企业设备检修导则》3概述续表3.2结构：本机构系电动机驱动，通过机械减速装置将力矩传递给机构主轴，安装时借助于钢管连接使隔离开关或接地开关分合闸。

机构由电动机、机械减速传动系统、电气控制系统及箱体组成。

电动机为三相交流异步电机。

机械减速传动系统采用集成的双涡轮蜗杆减速机构，密封式结构，油脂润滑。

电气控制系统包括电源开关（低压断路器）、分合闸控制按钮、接触器、热继电器、相序保护器、温湿度控制器、远方就地选择开关、行程开关、辅助开关、加热器、接线端子、照明灯。

3.3.工作原理接通电源，分闸时手按分闸按钮将分闸中接触器线圈接通，接触器常开触头闭合，使电动机回路接通，通过机械减速装置将力矩传递给机构输出轴，使其旋转180°或90°。

合闸时按合闸按钮，工作原理和分闸相同。

除分合闸外，还设有异常情况使用下使用的停止按钮。

隔离开关技术规范书内蒙古华电街基风电项目一期工程220kV升压站220kV隔离开关技术条件买方：内蒙古华电街基风电有限公司设计：张家口先行电力设计有限公司2009年06月28日目录1供货范围 (1)2项目概况 (1)3总的要求 (2)4项目环境 (3)5通用要求 (4)6技术要求 (7)7图纸及资料 (10)8技术服务、设计联络、工厂检验和监造 (12)9试验 (13)10质量保证和管理 (13)11附录 (16)1供货范围2项目概况2.1 项目名称：华电新能源开鲁小街基49.5MW风电项目2.2 项目单位：华电新能源发展有限公司2.3 工程规模：本期220kV电气终期主接线单母线接线，220kV出线（ 1 ）回。

变压器 1 ×50 MV A。

2.5 交通、运输：铁路，公路。

2.4 工程地址：内蒙通辽开鲁小街基风电场区220kV升压站。

35kV终期主接线为单母线分段，最终出线（6回），本期主接线单母线分段接线，出线（ 3 ）回。

3总的要求3.1投标须知3.1.1投标人或供货厂必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。

投标人或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 台套 2 年以上的商业运行经验。

3.1.2投标人应仔细阅读招标文件。

投标人提供的设备的技术规范应与本规范书中提出的要求相一致，投标人也可以推荐满足本规范书要求的类似定型产品，但必须提出详细的技术偏差。

3.1.3本规范书提出了对户外交流高压隔离开关和接地开关本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

3.1.4本招标书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。
