隔离开关型号大全隔离开关型号大全一、概述隔离开关是一种用于隔离电源的设备，广泛应用于配电系统和电气设备中。

根据不同的使用场合和要求，隔离开关有不同的型号和规格。

本文将对隔离开关的各种型号进行详细介绍。

二、隔离开关型号命名规则隔离开关的型号命名遵循一定的规则，通常包括以下几个部分：1.产品代号：用字母表示，如GN表示户内高压隔离开关，GW表示户外高压隔离开关。

2.设计序号：用数字表示，表示产品的设计序号。

3.额定电压：用数字表示，表示产品的额定电压，单位为kV。

4.额定电流：用数字表示，表示产品的额定电流，单位为A。

5.热稳定电流：用数字表示，表示产品的热稳定电流，单位为kA。

6.动稳定电流：用数字表示，表示产品的动稳定电流，单位为kA。

7.极数：用数字表示，表示产品的极数。

例如，GW4-12/630-20表示一款户外高压隔离开关，设计序号为4，额定电压为12kV，额定电流为630A，热稳定电流为20kA，动稳定电流为63kA，极数为3极。

三、常见隔离开关型号介绍1.GN系列户内高压隔离开关GN系列户内高压隔离开关适用于交流50Hz、额定电压为3.6kV~40.5kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点。

2.GW系列户外高压隔离开关GW系列户外高压隔离开关适用于交流50Hz、额定电压为10kV~110kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点，同时具有良好的防雨、防雾、防尘性能。

3.HR系列熔断器式隔离器HR系列熔断器式隔离器适用于交流50Hz、额定电压为690V以下的配电系统中，作为电路的分断和隔离之用。

该系列产品具有体积小、重量轻、结构紧凑等特点，同时具有良好的分断能力和限流特性。

4.QS系列隔离开关QS系列隔离开关适用于交流50Hz、额定电压为380V以下的配电系统中，作为电路的分断和隔离之用。

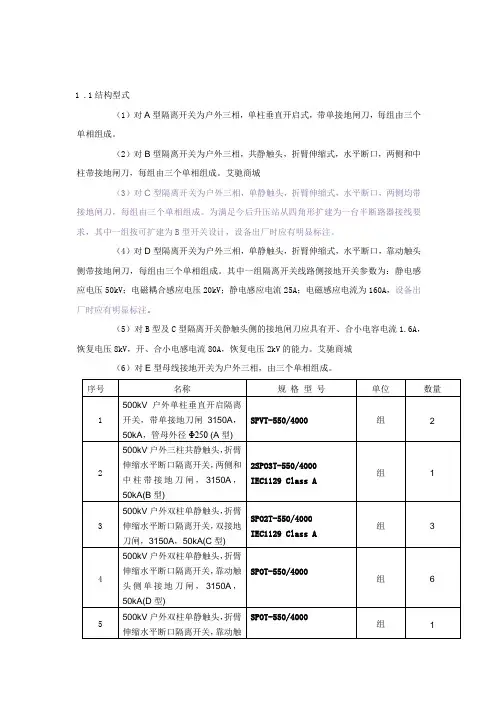

1 .1结构型式
（1）对A型隔离开关为户外三相，单柱垂直开启式，带单接地闸刀，每组由三个单相组成。

（2）对B型隔离开关为户外三相，共静触头，折臂伸缩式，水平断口，两侧和中柱带接地闸刀，每组由三个单相组成。

艾驰商城
（3）对C型隔离开关为户外三相，单静触头，折臂伸缩式，水平断口，两侧均带接地闸刀，每组由三个单相组成。

为满足今后升压站从四角形扩建为一台半断路器接线要求，其中一组按可扩建为B型开关设计，设备出厂时应有明显标注。

（4）对D型隔离开关为户外三相，单静触头，折臂伸缩式，水平断口，靠动触头侧带接地闸刀，每组由三个单相组成。

其中一组隔离开关线路侧接地开关参数为：静电感应电压50kV；电磁耦合感应电压20kV；静电感应电流25A；电磁感应电流为160A，设备出厂时应有明显标注。

（5）对B型及C型隔离开关静触头侧的接地闸刀应具有开、合小电容电流1.6A，恢复电压8kV，开、合小电感电流80A，恢复电压2kV的能力。

艾驰商城
（6）对E型母线接地开关为户外三相，由三个单相组成。

1.2 每相隔离开关的主接线端子板承受的静态机械荷载不得小于下列数值，其安全系数不应小于3.5。

（1）对A型隔离开关
水平纵向3000N
垂直方向1500N
水平横向2000N
（2）对B、C、D型隔离开关
水平纵向2000N
垂直方向1500N
水平横向1500N
主接线端子板均应能承受1000N·m的扭矩而不变形。

隔离开关及接地开关的技术数据表。

产品简介：HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13B X-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。

产品详情：HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13BX-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。

HD13BX旋转手柄式刀开关规格：旋转手柄式刀开关HD13BX-200/31旋转手柄式刀开关HD13BX-400/31旋转手柄式刀开关HD13BX-600/31旋转手柄式刀开关HD13BX-1000/31旋转手柄式刀开关HD13BX-1500/31旋转手柄式刀开关HD13BX-2000/31旋转手柄式刀开关HD13BX-3000/31旋转手柄式刀开关HD13BX-4000/31旋转手柄式刀开关HD13BX产品符合IEC60947-3 GB14048.3标准。

注：1.1 中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。

1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

1.4 侧面操作手柄式开关，主要用于动力箱中。

1.5 装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。

型号及含义类组代号：“HD”开启式刀开关；“HS”刀形转换开关；有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型。

“0”表示不带灭弧装置；“1”表示有灭弧装置；对于中央手柄式：“8”表示板前接线式；“9”表示板后接线式；无则表示仅一种接线方式，即板前接线。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

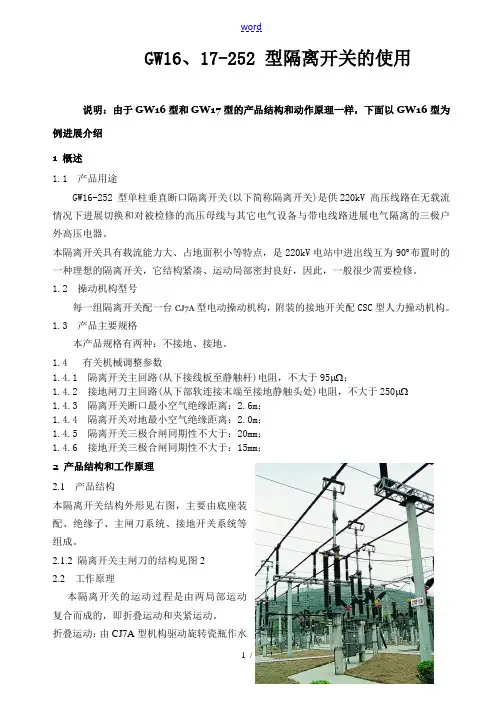

GW16、17-252 型隔离开关的使用说明：由于GW16型和GW17型的产品结构和动作原理一样，下面以GW16型为例进展介绍1 概述1.1 产品用途GW16-252 型单柱垂直断口隔离开关(以下简称隔离开关)是供220kV 高压线路在无载流情况下进展切换和对被检修的高压母线与其它电气设备与带电线路进展电气隔离的三极户外高压电器。

本隔离开关具有载流能力大、占地面积小等特点，是220kV电站中进出线互为90︒布置时的一种理想的隔离开关，它结构紧凑、运动局部密封良好，因此，一般很少需要检修。

1.2 操动机构型号每一组隔离开关配一台CJ7A型电动操动机构，附装的接地开关配CSC型人力操动机构。

1.3 产品主要规格本产品规格有两种：不接地、接地。

1.4 有关机械调整参数1.4.1 隔离开关主回路(从下接线板至静触杆)电阻，不大于95μΩ；1.4.2 接地闸刀主回路(从下部软连接末端至接地静触头处)电阻，不大于250μΩ1.4.3 隔离开关断口最小空气绝缘距离：2.6m；1.4.4 隔离开关对地最小空气绝缘距离：2.0m；1.4.5 隔离开关三极合闸同期性不大于：20mm；1.4.6 接地开关三极合闸同期性不大于：15mm；2 产品结构和工作原理2.1 产品结构本隔离开关结构外形见右图，主要由底座装配、绝缘子、主闸刀系统、接地开关系统等组成。

2.1.2 隔离开关主闸刀的结构见图22.2 工作原理本隔离开关的运动过程是由两局部运动复合而成的，即折叠运动和夹紧运动。

折叠运动：由CJ7A型机构驱动旋转瓷瓶作水平转动，与旋转瓷瓶相连的一对伞齿轮带动平面双四连杆运动，从而使下导电管顺时针转动合闸，逆时针转动分闸；由于调整螺杆装配与下导电管的铰接点不同，从而使与调整螺杆装配上端铰接的操作杆相对于下导电管作轴向位移，而操作杆的上端与齿条固连，这样齿条的移动便推动齿轮转动，从而使与齿轮轴固连的上导电管相对于下导电管作伸直(合闸)或折叠(分闸)运动；另外，在操作杆轴向位移的同时，平衡弹簧按预定的要求储能或释能，最大限度地平衡刀闸的重力矩，以利于刀闸的运动。

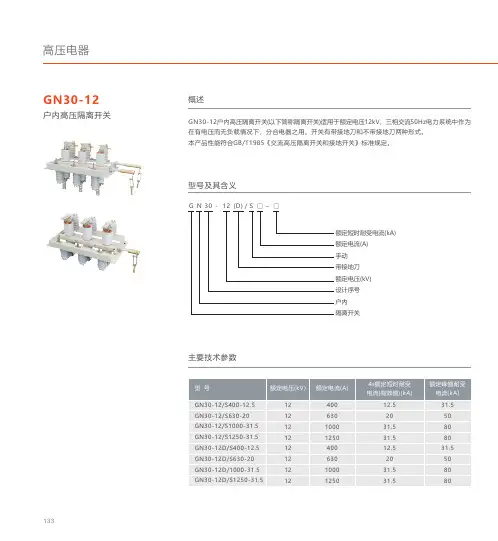

G N 30 - 12 (D)/ S □ - □
额定短时耐受电流(kA)额定电流(A)手动带接地刀额定电压(kV)设计序号户内
隔离开关
概述
型号及其含义
主要技术参数
GN30-12户内隔离开关(以下简称隔离开关)适用于额定电压12kV，三相交流50Hz电力系统中作为在有电压而无负载情况下，分合电器之用。

开关有带接地刀和不带接地刀两种形式。

本产品性能符合GB/T 1985《交流高压隔离开关和接地开关》标准规定。

高压GN30-12
户内高压隔离开关
高压电器
133
订货须知
订购时须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式及数量；
2、如有特殊要求，请注明并附图；
3、订货时应详细写明邮政编码、单位地址、名称、到站、收货人姓名等。

外形与安装尺寸
图1 GN30-12外形及安装尺寸
图2 GN30-12D外形及安装尺寸
图3 GN30-12接线端子尺寸
1250A
400、630A 1000A
GN30-12
户内高压隔离开关
134。

1. 变压器ssz10--50000/110答：S---“三”相S---“三”线圈Z---有“载”调压10--10型（变压器性能水平代号）50000---额定容量50000KVA110--高压额定电压110KVsfsz10-h-150000/220w2变压器的型号含义第一个字母“S”的含义是指变压器是三相；第二个字母“F”的含义是指变压器的冷却方式是油浸风冷；第三个字母“S”的含义是指变压器是三绕组；第四个字母“Z”的含义是指变压器是有载调压；第五六个数字“10”的含义是指变压器的系列，即设计序号；第七个符号“H”的含义是干式防火；第八个符号“-”的含义是分割符号；第九-十四个数字“150000”的含义是指变压器的容量是150000KVA；第十五个符号“/”的含义是分割符号；第十六-十六个数字“220”的含义是指变压器的高压绕组额定电压是220KV2. 干包、浇注式终端头制作安装组成中含绝缘手套、接线端子等材料，这些就是组成电缆头的材料，所以不需要额外计取电缆头主材。

热缩式的定额内电缆头单列，需要单独计算主材价格。

干包电缆头是直接包扎，热缩式的是采用热缩管。

从施工操作容易区分。

2.双柱式隔离开关的主要型号GW4、GW5、GW12、GW17；三柱式隔离开关的主要型号为GW7；双柱式、三柱式隔离开关用与母线水平之间开断连接。

单柱式隔离开关的主要型号有GW6、GW16，用于母线上下层交叉之间开断连接；GW8、GW13是单相隔离开关，一般多用于变压器中性点3. YH10WZ1-204/532Y——金属氧化物H——复合型避雷器，10——8us/20us波形标称放电电流：10kA，W——无间隙Z——电站型1——设计序号204——避雷器额定电压532——残压，标称放电电流为10kA时的残压不大于5324.2xLGJ-240/30乘号前面的2表示每相导线是两根，又叫两分裂导线LGJ就是钢芯铝绞线，里面是钢线股（承力用），外面是铝股（载流、承力用）240表示铝股的总截面积约为240平方毫米30表示钢线股截面积为30平方毫米5.C——户内铜导体穿墙套管；CL——户内铝导体穿墙套管；CWL——户外-户内铝导体穿墙套管；CB——户内圆导杆穿墙瓷套管；CWB——户外-户内圆导杆穿墙瓷套管；B——抗弯破坏负荷等级，7.5kN。
