隔离开关型号大全

隔离开关的型号刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。

正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的符号电气设备常用文字符号对照表中隔离开关的符号是QS隔离开关与断路器的区别隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。

隔离开关与断路器的特点1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。

断路器型号的含义型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。

65是起跳电流吗，那20A又是什么电流，N又是什么答：NSE100N3050 施耐德NSE系列塑壳断路器NSE 厂家定义的某个分类的名称表示塑壳类100N表示其壳架电流可达100A 即最大断路电流为100A3050指该系类中的莫个品种1）C65N2PC20Ac:厂家定义的某个分类的名称C型脱扣器(配电保护型).65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位）C20A：指该断路器的额定工作电流为20A C是英文单词current（电流）2）NS100/3P-63A 断路器型号含义施耐德塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的3）T2N160 R125 3P MA断路器的含义T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。

隔离开关型号大全隔离开关型号大全一、概述隔离开关是一种用于隔离电源的设备，广泛应用于配电系统和电气设备中。

根据不同的使用场合和要求，隔离开关有不同的型号和规格。

本文将对隔离开关的各种型号进行详细介绍。

二、隔离开关型号命名规则隔离开关的型号命名遵循一定的规则，通常包括以下几个部分：1.产品代号：用字母表示，如GN表示户内高压隔离开关，GW表示户外高压隔离开关。

2.设计序号：用数字表示，表示产品的设计序号。

3.额定电压：用数字表示，表示产品的额定电压，单位为kV。

4.额定电流：用数字表示，表示产品的额定电流，单位为A。

5.热稳定电流：用数字表示，表示产品的热稳定电流，单位为kA。

6.动稳定电流：用数字表示，表示产品的动稳定电流，单位为kA。

7.极数：用数字表示，表示产品的极数。

例如，GW4-12/630-20表示一款户外高压隔离开关，设计序号为4，额定电压为12kV，额定电流为630A，热稳定电流为20kA，动稳定电流为63kA，极数为3极。

三、常见隔离开关型号介绍1.GN系列户内高压隔离开关GN系列户内高压隔离开关适用于交流50Hz、额定电压为3.6kV~40.5kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点。

2.GW系列户外高压隔离开关GW系列户外高压隔离开关适用于交流50Hz、额定电压为10kV~110kV的配电系统中，作为有电压无负载的情况下分合电路之用。

该系列产品具有体积小、重量轻、结构紧凑、操作灵活等特点，同时具有良好的防雨、防雾、防尘性能。

3.HR系列熔断器式隔离器HR系列熔断器式隔离器适用于交流50Hz、额定电压为690V以下的配电系统中，作为电路的分断和隔离之用。

该系列产品具有体积小、重量轻、结构紧凑等特点，同时具有良好的分断能力和限流特性。

4.QS系列隔离开关QS系列隔离开关适用于交流50Hz、额定电压为380V以下的配电系统中，作为电路的分断和隔离之用。

常用空气开关规格型号空气开关规格型号大全一、家庭常见的空气开关规格型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的规格型号动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明空开有很多种产品，但是其型号的标法大致相同。

让人很容易理解，但是不同公司的名称不同导致同种产品名称也不同。

但是标法还是相同的。

下面以华洲空开产品为例介绍空开的型号规格。

举例:1、HZM6-63C32/ 1其中HZ---一企业代号(华洲)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开HZW66-400/3、HZW万能自动空气断路器、6-设计代号;“-400”一额定电流(A);“/3”-3极。

2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器);双极220V火线与零线同时切断(DPN零线火线双进双出断路器);三级380V三相线全部切断;四级380V 三相火线一相零线全部切断。

①、照明回路一般选择10-16A微断。

②、插座回路一般选择16-20A的微断漏电。

③、空调回路一般选择16-25A微断。

④、住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。

空开规格型号选购方法空开在家庭供电中作总电源保护开关或分支线保护开关用。

当住宅线路或家用电器发生短路或过载时，它能自动跳闸，切断电源，从而有效的保护这些设备免受损坏或防止事故扩大；家庭一般用二极(即2P)空气开关作总电源保护，用单极(1P)作分支保护;空气开关的额定电流如果选择的偏小，则空气开关易频繁跳闸，引起不必要的停电，如选择过大，则达不到预期的保护效果，因此家装空气开关，正确选择额定容量电流大小很重要。

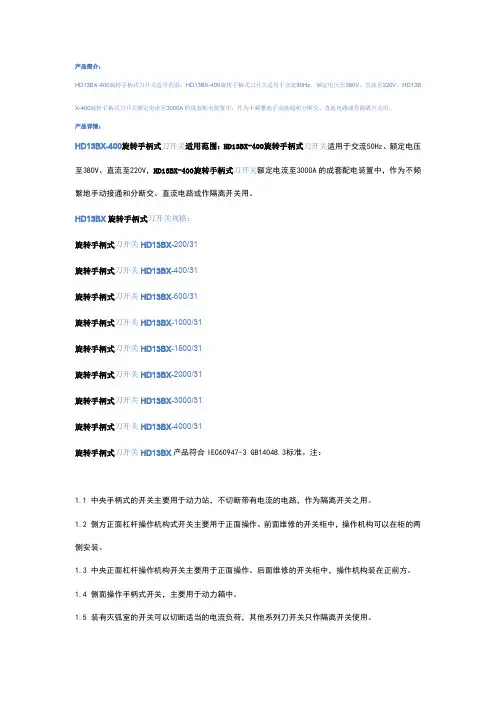

产品简介：HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13B X-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。

产品详情：HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50Hz、额定电压至380V、直流至220V，HD13BX-400旋转手柄式刀开关额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。

HD13BX旋转手柄式刀开关规格：旋转手柄式刀开关HD13BX-200/31旋转手柄式刀开关HD13BX-400/31旋转手柄式刀开关HD13BX-600/31旋转手柄式刀开关HD13BX-1000/31旋转手柄式刀开关HD13BX-1500/31旋转手柄式刀开关HD13BX-2000/31旋转手柄式刀开关HD13BX-3000/31旋转手柄式刀开关HD13BX-4000/31旋转手柄式刀开关HD13BX产品符合IEC60947-3 GB14048.3标准。

注：1.1 中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。

1.2 侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

1.3 中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

1.4 侧面操作手柄式开关，主要用于动力箱中。

1.5 装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。

型号及含义类组代号：“HD”开启式刀开关；“HS”刀形转换开关；有“BX”表示旋转式操作型，无“BX”表示杠杆式操作型。

“0”表示不带灭弧装置；“1”表示有灭弧装置；对于中央手柄式：“8”表示板前接线式；“9”表示板后接线式；无则表示仅一种接线方式，即板前接线。

高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。

1. 变压器ssz10--50000/110答：S---“三”相S---“三”线圈Z---有“载”调压10--10型（变压器性能水平代号）50000---额定容量50000KVA110--高压额定电压110KVsfsz10-h-150000/220w2变压器的型号含义第一个字母“S”的含义是指变压器是三相；第二个字母“F”的含义是指变压器的冷却方式是油浸风冷；第三个字母“S”的含义是指变压器是三绕组；第四个字母“Z”的含义是指变压器是有载调压；第五六个数字“10”的含义是指变压器的系列，即设计序号；第七个符号“H”的含义是干式防火；第八个符号“-”的含义是分割符号；第九-十四个数字“150000”的含义是指变压器的容量是150000KVA；第十五个符号“/”的含义是分割符号；第十六-十六个数字“220”的含义是指变压器的高压绕组额定电压是220KV2. 干包、浇注式终端头制作安装组成中含绝缘手套、接线端子等材料，这些就是组成电缆头的材料，所以不需要额外计取电缆头主材。

热缩式的定额内电缆头单列，需要单独计算主材价格。

干包电缆头是直接包扎，热缩式的是采用热缩管。

从施工操作容易区分。

2.双柱式隔离开关的主要型号GW4、GW5、GW12、GW17；三柱式隔离开关的主要型号为GW7；双柱式、三柱式隔离开关用与母线水平之间开断连接。

单柱式隔离开关的主要型号有GW6、GW16，用于母线上下层交叉之间开断连接；GW8、GW13是单相隔离开关，一般多用于变压器中性点3. YH10WZ1-204/532Y——金属氧化物H——复合型避雷器，10——8us/20us波形标称放电电流：10kA，W——无间隙Z——电站型1——设计序号204——避雷器额定电压532——残压，标称放电电流为10kA时的残压不大于5324.2xLGJ-240/30乘号前面的2表示每相导线是两根，又叫两分裂导线LGJ就是钢芯铝绞线，里面是钢线股（承力用），外面是铝股（载流、承力用）240表示铝股的总截面积约为240平方毫米30表示钢线股截面积为30平方毫米5.C——户内铜导体穿墙套管；CL——户内铝导体穿墙套管；CWL——户外-户内铝导体穿墙套管；CB——户内圆导杆穿墙瓷套管；CWB——户外-户内圆导杆穿墙瓷套管；B——抗弯破坏负荷等级，7.5kN。

HR5-400/31，熔断器式，隔离开关，HR5系列熔断器式隔离开关
1，适用范围
HR5系列熔断器式隔离开关（以下简称开关）符合：JB8976-1999和IEC408标准。

主要用于额电流交流380V、额定工作电流至630A、660V（45~62Hz）,时额定工作电流至425A的具有高短路电流的配电电路和电动机电流路中，作为电源开关、隔离开关、应急开关，并作电路短路保护用，但一般不作为直接开关单台电动机之用。

2，型号及其含义
HR表示：熔断器式开关代号
5表示：设计代号
100、200、400、630表示：额定工作电流为100A、200A、400A和630A四种。

2或3表示：为2极或3极。

/1表示：有熔断信号装置型（配用有熔断撞击器的熔断体）
/0表示：无熔断信号装置型（配用有熔断撞击器的熔断体）
3，主要技术参数
1，额定绝缘电压：690V
2，额定工作电压：380V、660V两种
3，额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A 四种。

4，开关的接通和分断能力和额定熔断短路电流按表1
5，开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）。

6，开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按表2.
7，辅助开磁（LX19K）的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。

一、10KV户内高压隔离开关《GN22-10／3150A》称说明概述10KV户内高压隔离开关《GN22-10／3150A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《GN22-10／3150A》适于重合闸操作并有极高的操作可靠性与使用寿命。

《GN22-10／3150A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《GN22-10／3150A》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《GN22-10／3150A》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN22-10／3150A》选型用户可根据被保护对象选用不同型号的《GN22-10／3150A》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《GN22-10／3150A》10KV户内高压隔离开关》五、《GN22-10／3150A》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《GN22-10／3150A》端子间的工频电压不超过《GN22-10／3150A》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《GN22-10／3150A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《GN22-10。

35KV户外高压隔离刀闸型号大全_开关陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

GW4-40.5(D) (W)型隔离开关本体、CS11或CS8-6D型人力操作机构、传动附件等组成，也可配用CJ6型等电动机构。

35kv柱上高压隔离开关型号-GW4-GW5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关制造有限公司GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。

它广泛地应用在我国35-110千伏的输变电网路中。

多年来我厂不断对本产品进行了改进。

产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。

为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。

完善化的产品，电气和机械性能均有较大提高。

35kv高压隔离开关主要是：1、泄漏比：普通性达到1.7CM/KV防污型达到2.5CM/KV。

2、导电部分对地***空气距离：35kv为400mm60kv为630mm、110kv为1000mm。

3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
