导波系统和电磁波模式

电磁波在波导中传播与模式分析引言：电磁波作为一种重要的能量传输和信息传播的方式，在现代社会中得到了广泛的应用。

而波导作为一种特殊的传输介质，对电磁波的传播和模式产生了重要的影响。

本文将探讨电磁波在波导中的传播特性以及模式分析的相关内容。

一、电磁波的基本概念电磁波是由电场和磁场相互耦合而成的一种能量传播形式。

其传播速度等于真空中的光速，具有波长和频率的特性。

在真空中，电磁波的传播方向垂直于电场和磁场的方向，并且传播速度是固定的。

二、波导的基本原理波导是一种具有特殊结构的导波结构，常见的有矩形波导和圆柱波导等。

其基本原理是利用界面反射和全反射来限制电磁波的传播范围。

波导的内部具有一定的几何形状和尺寸，可以通过调整波导的大小和形状来控制电磁波的传播特性。

三、电磁波在波导中的传播在波导中，电磁波的传播方式与真空中存在一定的差异。

由于波导的存在，电磁波的传播会受到波导的限制和约束。

一方面，波导的存在会导致部分能量被反射回波导内部，从而形成多次反射和干涉现象；另一方面，波导与外界的相互作用会导致波导模式的产生。

四、波导模式分析波导模式是指波导中存在的一种特定的电磁波传播模式。

波导模式与波导的尺寸、频率、工作状态等因素密切相关。

其中，矩形波导的模式可以通过解Maxwell 方程组得到；圆柱波导的模式可以通过解贝尔曲线方程来求解。

在进行波导模式分析时，通常会采用模场展开法、有限差分法以及有限元法等数值计算方法。

这些方法可以有效地求解波导中特定频率下的模场分布和传播特性。

通过模式分析，可以引导波导的设计和优化，提高电磁波传输的效率和稳定性。

五、应用和进展波导作为一种特殊的传输介质，被广泛应用于微波通信、雷达技术、光纤通信等领域。

通过合理设计波导的结构和尺寸，可以实现更高效、更稳定的能量传输和信息传播。

随着微波技术和光纤技术的发展，对波导的需求也越来越高。

研究人员不断改进波导的设计和制造工艺，以适应更高频率和更广泛应用的需求。

第七章 导行电磁波§7.1导行电磁波及其导行系统1 导行电磁波就是在导行系统（统称传输线，有时指波导）中传输的电磁波，简称导波。

2 在一个实际射频、微波系统里，传输线是最基本的构成，它不仅起连接信号作用，而且传输线本身也可以成为某些元件，如电容、电感、变压器、谐振电路、滤波器、天线等等。

3 传输线的主要指标：1）损耗。

损耗来源于导体、介质、辐射、模式转换；2）色散和单模工作频带宽度。

取决于传输线的结构；3）制造成本。

取决于是否可以集成。

4 几种典型微波传输线，结构演化、特点。

1）双线；2）同轴线；3）波导；4）微带线；5）介质波导与光纤；6）空间。

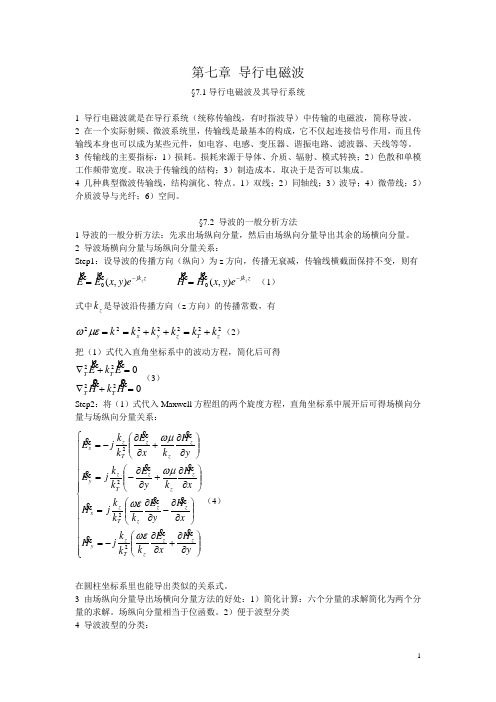

§7.2 导波的一般分析方法1导波的一般分析方法：先求出场纵向分量，然后由场纵向分量导出其余的场横向分量。

2 导波场横向分量与场纵向分量关系：Step1：设导波的传播方向（纵向）为z 方向，传播无衰减，传输线横截面保持不变，则有z jk z jk z z e y x H H e y x E E --==),(),(00（1）式中z k 是导波沿传播方向（z 方向）的传播常数，有2222222z T z y x k k k k k k +=++==μεω（2）把（1）式代入直角坐标系中的波动方程，简化后可得2222=+∇=+∇H k H E k E T T T T（3） Step2：将（1）式代入Maxwell 方程组的两个旋度方程，直角坐标系中展开后可得场横向分量与场纵向分量关系：⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎭⎫ ⎝⎛∂∂+∂∂-=⎪⎪⎭⎫ ⎝⎛∂∂-∂∂=⎪⎪⎭⎫ ⎝⎛∂∂+∂∂-=⎪⎪⎭⎫ ⎝⎛∂∂+∂∂-=y H x E k k k j H x H y E k k k j H x H k y E k k j E y H k x E k k j E z z z T z y zz z T z x z z z T z y z z z T z x ωεωεωμωμ2222（4） 在圆柱坐标系里也能导出类似的关系式。

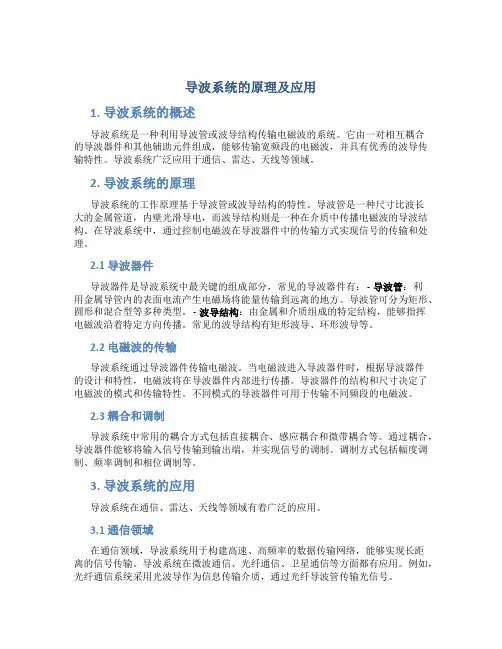

导波系统的原理及应用1. 导波系统的概述导波系统是一种利用导波管或波导结构传输电磁波的系统。

它由一对相互耦合的导波器件和其他辅助元件组成，能够传输宽频段的电磁波，并具有优秀的波导传输特性。

导波系统广泛应用于通信、雷达、天线等领域。

2. 导波系统的原理导波系统的工作原理基于导波管或波导结构的特性。

导波管是一种尺寸比波长大的金属管道，内壁光滑导电，而波导结构则是一种在介质中传播电磁波的导波结构。

在导波系统中，通过控制电磁波在导波器件中的传输方式实现信号的传输和处理。

2.1 导波器件导波器件是导波系统中最关键的组成部分，常见的导波器件有： - 导波管：利用金属导管内的表面电流产生电磁场将能量传输到远离的地方。

导波管可分为矩形、圆形和混合型等多种类型。

- 波导结构：由金属和介质组成的特定结构，能够指挥电磁波沿着特定方向传播。

常见的波导结构有矩形波导、环形波导等。

2.2 电磁波的传输导波系统通过导波器件传输电磁波。

当电磁波进入导波器件时，根据导波器件的设计和特性，电磁波将在导波器件内部进行传播。

导波器件的结构和尺寸决定了电磁波的模式和传输特性。

不同模式的导波器件可用于传输不同频段的电磁波。

2.3 耦合和调制导波系统中常用的耦合方式包括直接耦合、感应耦合和微带耦合等。

通过耦合，导波器件能够将输入信号传输到输出端，并实现信号的调制。

调制方式包括幅度调制、频率调制和相位调制等。

3. 导波系统的应用导波系统在通信、雷达、天线等领域有着广泛的应用。

3.1 通信领域在通信领域，导波系统用于构建高速、高频率的数据传输网络，能够实现长距离的信号传输。

导波系统在微波通信、光纤通信、卫星通信等方面都有应用。

例如，光纤通信系统采用光波导作为信息传输介质，通过光纤导波管传输光信号。

3.2 雷达领域在雷达领域，导波系统用于构建雷达天线和信号处理系统。

导波系统能够实现对雷达信号的传输和处理，提高雷达系统的性能和灵敏度。

例如，天线阵列中的波导结构用于传输接收到的雷达信号，同时还能实现波束形成和目标跟踪等功能。

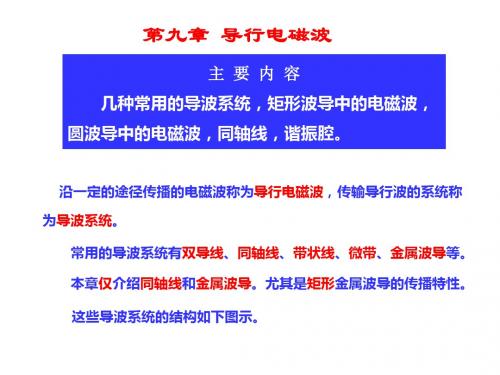

第7章 导行电磁波前面我们讨论了电磁波在无界空间的传播以及电磁波对平面分界面的反射与透射现象。

在这一章中我们将讨论电磁波在有界空间的传播，即导波系统中的电磁波。

所谓导波系统是指引导电磁波沿一定方向传播的装置，被引导的电磁波称为导行波。

常见的导波系统有规则金属波导（如矩形波导、圆波导）、传输线（如平行双线、同轴线）和表面波波导（如微带线），图7.0.1给出了一些常见的导波系统。

导波系统中电磁波的传输问题属于电磁场边值问题，即在给定边界条件下解电磁波动方程，这时我们可以得到导波系统中的电磁场分布和电磁波的传播特性。

在这一章中，将用该方法讨论矩形波导、圆波导和同轴线中的电磁波传播问题以及谐振腔中的场分布及相关参数。

然而，当边界比较复杂时，用这种方法得到解析解就很困难，这时如果是双导体（或多导体）导波系统且传播的电磁波频率不太高，就可以引入分布参数，用“电路”中的电压和电流等效前面波导中的电场和磁场，这种方法称为“等效传输线”法。

这一章我们还将用该方法讨论平行双线和同轴线中波的传播特性。

7.1导行电磁波概论任意截面的均匀导波系统如图7.1.1所示。

为讨论简单又不失一般性，可作如下假设： （1）波导的横截面沿z 方向是均匀的，即导波内的电场和磁场分布只与坐标x ,y 有关，与坐标z 无关。

（2）构成波导壁的导体是理想导体，即σ=∞。

（3）波导内填充的媒质为理想介质，即0σ=，且各向同性。

（4）所讨论的区域内没有源分布，即0ρ=0=J 。

a 矩形波导b 圆柱形波导c 同轴线传输线d 双线传输线e 微带线图7.0.1 常见的几种导波系统（5）波导内的电磁场是时谐场，角频率为ω。

设波导中电磁波沿+z 方向传播，对于角频率为ω的时谐场，由假设条件（1）和（2）可将其电磁场量表示为()()()(),,,,,,,z z x y z x y e x y z x y e γγ--==E E H H (7.1.1)式中γ称为传播常数，表征导波系统中电磁场的传播特性。

导波系统的名词解释导波系统是一种基于导波原理的通信系统，广泛应用于无线电，微波和光波通信领域。

导波系统通过引导电磁波沿特定的路径传输信息，使得信号能够以较低的损耗和较高的带宽传播。

在导波系统中，导波结构扮演着关键的角色，它可以是导线、光纤、波导等不同形式的介质。

一、导波结构在导波系统中，导波结构是指由一种材料或多种材料组成的特定形状，用于引导电磁波的传播。

它可以分为传统导线导波结构和光纤或波导等光学导波结构。

1. 传统导线导波结构传统导线导波结构是一种利用金属导线来传输电磁波的方法，常见的有同轴电缆、双线和平衡线等。

这些结构通过电磁波在导线内部传播的方式来传输信号，具有较小的传输损耗和较高的可靠性。

2. 光学导波结构光学导波结构是一种利用光纤或波导来传输光信号的方法。

光纤是一种通过光的全反射原理将光信号沿光纤传输的结构。

波导是一种通过调控其折射率分布使光信号在波导中传输的结构。

这些结构具有较大的带宽和较低的传输损耗，是现代通信系统中重要的组成部分。

二、导波模式导波模式是指在导波结构中，电磁波所具有的不同传播模式。

通过不同的导波模式，导波系统可以同时传输多个信号或者提供不同频率的传输。

导波模式可以分为纵向模式和横向模式。

纵向模式是指电磁波沿导波结构的传播方向为主传播方向，而横向模式是指电磁波在垂直于传播方向的平面上的传播行为。

在导波系统中，纵向模式可以是电磁波沿传播方向传输的基模，也可以是其他模式，如高次模。

横向模式则可以是电磁波垂直于传播方向的某个方向传输的模式。

三、导波器件导波器件是在导波系统中用于管理和控制导波结构中信号传输的元件。

常见的导波器件包括射频滤波器、功分器、耦合器、光纤光栅、光解复用器等。

这些器件根据导波原理的不同，可以对信号进行选择性的延迟、分配、耦合和滤波，从而实现不同的功能，如信号调制、信号放大、信号复用等。

导波器件可以是被动器件，也可以是有源器件。

被动器件是指不进行能量转换和放大的器件，如光纤光栅、射频滤波器等。

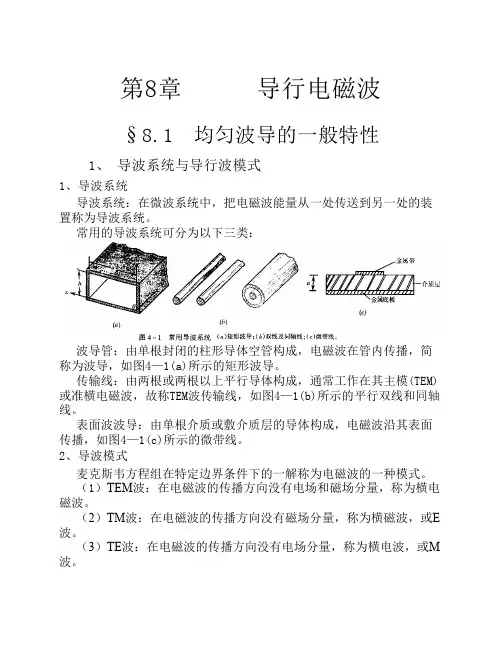

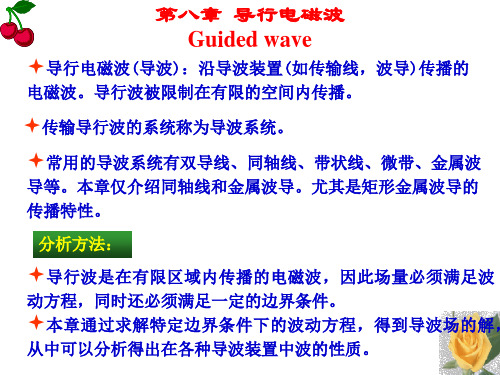

第8章导行电磁波§8.1 均匀波导的一般特性一、导波系统与导行波模式1、导波系统导波系统：在微波系统中，把电磁波能量从一处传送到另一处的装置称为导波系统。

常用的导波系统可分为以下三类：波导管：由单根封闭的柱形导体空管构成，电磁波在管内传播，简称为波导，如图4—1(a)所示的矩形波导。

传输线：由两根或两根以上平行导体构成，通常工作在其主模(TEM)或准横电磁波，故称TEM波传输线，如图4—1(b)所示的平行双线和同轴线。

表面波波导：由单根介质或敷介质层的导体构成，电磁波沿其表面传播，如图4—1(c)所示的微带线。

2、导波模式麦克斯韦方程组在特定边界条件下的一解称为电磁波的一种模式。

（1）TEM波：在电磁波的传播方向没有电场和磁场分量，称为横电磁波。

（2）TM 波：在电磁波的传播方向没有磁场分量，称为横磁波，或E 波。

（3）TE 波：在电磁波的传播方向没有电场分量，称为横电波，或M 波。

二、 导波系统的研究方法对导波系统的讨论可采用“场”和“路”的两种分析方法。

1、场分析方法(1)由麦克斯韦方程组得到导波系统内电磁场各分量间的关系。

(2)由波动方程及相应的边界条件求出导波系统内的电磁场分布。

(3)由得到的场分布可讨论导波系统内电磁波的传播特性。

2、“路”分析法在一定的条件下，以上“场”问题中的电场、磁场可用“路”问题中的电压、电流等效，这时： (1)引入分布参数，得到等效电路。

(2)利用基尔霍夫定律求出电压、电流。

(3)讨论传播特点。

三、 导波系统的场结构处理方法：由亥姆霍兹方程求出电磁场的纵向分量z z H E ,，则电磁场的横向分量y x y x H H E E ,,,可通过纵向分量求出。

1、均匀导波系统的假设(1)波导的横截面沿z 方向是均匀的，电磁波沿z 方向传播。

(2)波导壁由理想导体构成，即∞=σ。

(3)波导内填充的媒质为各向同性理想介质，即0=σ。

(4)所讨论的波导区域内没有源分布，即0,0==Jρ。
