螺纹传动第一节、螺纹的种类和应用一、按螺纹牙型不同分类：1、三角螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广泛，细牙的使用与薄壁零件的连接和微雕机构的调整。
2、矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但是牙根强度低，精加工困难，还未标准化一逐渐被梯形螺纹代替。
3、梯形螺纹：牙型是梯形，牙根强度较高，用于单向螺旋传动。
4、锯齿形螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
二、按螺旋线方向分类及应用：根据螺旋线不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向判别：方法一：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数）不同，螺纹分为单线螺纹、双线螺纹和多线螺纹。
四、按螺纹形成的表面分类：根据螺旋线形成的表面，分为内螺纹和外螺纹。
第二节、普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸来进行加工，么应该知道那些尺寸呢？我们叫这些尺寸为螺纹的参数。
【新课】一、螺纹的直径：1、螺纹的直径分为：大径、中径和小径（1）大径：普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。
螺纹的公称直径是指代表螺纹尺寸的直径。
普通螺纹的公称直径是大径。
（2）中径：普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。
该假想圆柱称为中经圆柱。
内螺纹的中经代号用D2表示，外螺纹的中径用代号d2表示。
（3）小径：普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
二、牙型角：牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。

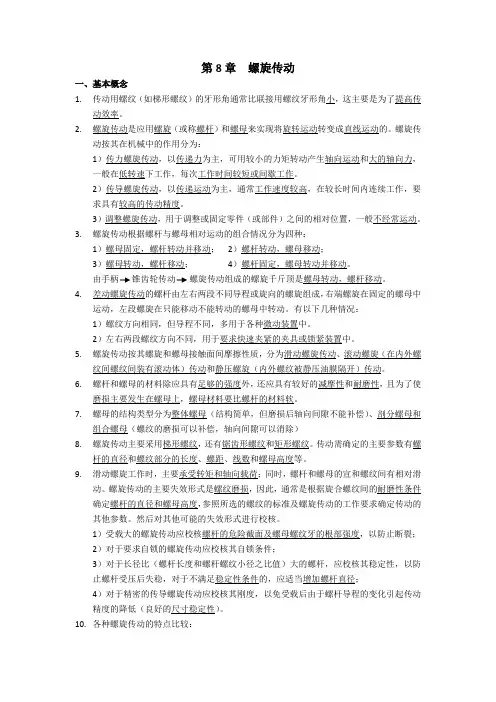

第8章螺旋传动一、基本概念1.传动用螺纹（如梯形螺纹）的牙形角通常比联接用螺纹牙形角小，这主要是为了提高传动效率。
2.螺旋传动是应用螺旋（或称螺杆）和螺母来实现将旋转运动转变成直线运动的。
螺旋传动按其在机械中的作用分为：1）传力螺旋传动，以传递力为主，可用较小的力矩转动产生轴向运动和大的轴向力，一般在低转速下工作，每次工作时间较短或间歇工作。
2）传导螺旋传动，以传递运动为主，通常工作速度较高，在较长时间内连续工作，要求具有较高的传动精度。
3）调整螺旋传动，用于调整或固定零件（或部件）之间的相对位置，一般不经常运动。
3.螺旋传动根据螺杆与螺母相对运动的组合情况分为四种：1）螺母固定，螺杆转动并移动；2）螺杆转动，螺母移动；3）螺母转动，螺杆移动；4）螺杆固定，螺母转动并移动。
由手柄锥齿轮传动螺旋传动组成的螺旋千斤顶是螺母转动，螺杆移动。
4.差动螺旋传动的螺杆由左右两段不同导程或旋向的螺旋组成，右端螺旋在固定的螺母中运动，左段螺旋在只能移动不能转动的螺母中转动。
有以下几种情况：1）螺纹方向相同，但导程不同，多用于各种微动装置中。
2）左右两段螺纹方向不同，用于要求快速夹紧的夹具或锁紧装置中。
5.螺旋传动按其螺旋和螺母接触面间摩擦性质，分为滑动螺旋传动、滚动螺旋（在内外螺纹间螺纹间装有滚动体）传动和静压螺旋（内外螺纹被静压油膜隔开）传动。
6.螺杆和螺母的材料除应具有足够的强度外，还应具有较好的减摩性和耐磨性，且为了使磨损主要发生在螺母上，螺母材料要比螺杆的材料软。
7.螺母的结构类型分为整体螺母（结构简单，但磨损后轴向间隙不能补偿）、剖分螺母和组合螺母（螺纹的磨损可以补偿，轴向间隙可以消除）8.螺旋传动主要采用梯形螺纹，还有锯齿形螺纹和矩形螺纹。
传动需确定的主要参数有螺杆的直径和螺纹部分的长度、螺距、线数和螺母高度等。
9.滑动螺旋工作时，主要承受转矩和轴向载荷；同时，螺杆和螺母的宣和螺纹间有相对滑动。
螺旋传动的主要失效形式是螺纹磨损，因此，通常是根据旋合螺纹间的耐磨性条件确定螺杆的直径和螺母高度，参照所选的螺纹的标准及螺旋传动的工作要求确定传动的其他参数。
