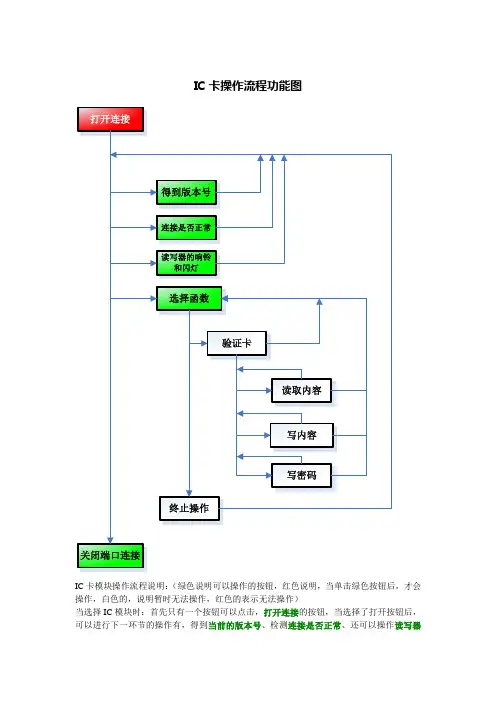

IC卡模块操作流程说明：（绿色说明可以操作的按钮，红色说明，当单击绿色按钮后，才会操作，白色的，说明暂时无法操作，红色的表示无法操作）当选择IC模块时：首先只有一个按钮可以点击，打开连接的按钮，当选择了打开按钮后，可以进行下一环节的操作有，得到当前的版本号、检测连接是否正常、还可以操作读写器响铃和闪灯状态、当然可以操作更多的函数，那就是选择函数按钮、还有可以关闭端口连接，退出程序；选择得到版本号按钮后：可以选择关闭端口连接选择连接是否正常：可以选择关闭端口连接选择读写器的响铃和闪灯：可以选择关闭端口连接选择多选函数：可以进行以下操作：验证卡、终止操作；选择验证卡：可以进行读取内容、写内容、写密码；选择终止操作：可以直接关闭端口连接；ID卡操作功能说明：当打开ID串口时：可以直接接收数据、和关闭ID模块；当接收数据时：可以直接关闭串口连接；当关闭串口连接时：退出ID模块；有源读写器操作说明：（红色的为当打开通信连接后，无法操作，绿色的是可以操作的）当打开读卡器通信连接时：可以进行查询读卡器的状体、询问读卡器当前探测的标签、询问读卡器上的暂存标签、关闭读写器通信连接；它们都可以直接关闭读写器通信连接当关闭读写器通信连接时：退出有源读写器模块EPC操作功能说明：当进入到EPC功能模块时：首先只能选择打开读写器，打开读写器之后，显示绿色的为继续可以操作的功能：获取标签EPC、关闭通信连接当获取标签EPC后：可以进行获取标签上的TID数据、读取指定长度的数据、写入指定长度的数据、重置标签的访问口令、重置标签的销毁口令、固化指定标签EPC、固化指定标签的用户数据区数据、重置标签的EPC内容、销毁指定标签；它们都可以直接关闭通信连接；当关闭通信连接：退出EPC模块；。
