经典ERP设计图表汇总1. 引言ERP（Enterprise Resource Planning，企业资源规划）是一种集成管理信息系统，它为企业提供了全面的、实时的、准确的管理信息，帮助企业高效地运作。

在ERP系统的设计过程中，图表设计起到了很重要的作用。

本文将就经典ERP系统中常见的设计图表进行汇总和介绍，以期为读者了解和应用ERP系统提供一些参考和指导。

2. 汇总在经典ERP系统中，常见的设计图表主要包括下述几类：2.1 流程图流程图是用来展示某一企业流程的图表，通过简单直观的图示方式，能够清晰地表达出企业流程的各个环节以及流程之间的关系。

在ERP系统中，流程图被广泛应用于业务流程的呈现、分析与改进。

例如，销售流程图，采购流程图等。

示例流程图：销售流程图销售流程图2.2 时序图时序图用来展示事务在一定时间内的顺序发生，图表中横坐标表示时间，纵坐标表示事务，通过不同的符号和连接线清晰地展示事务之间的时间先后关系。

在ERP系统中，时序图常被用于展示业务流程中各个环节的时序关系，并帮助企业合理安排各个环节的时间和资源。

示例时序图：订单处理时序图订单处理时序图2.3 数据流图数据流图是展示数据在系统中流动和处理过程的图表，它通过圆形、箭头和线段等符号来表示数据的来源、流向和处理，帮助用户了解数据在系统中的流转过程。

在ERP系统中，数据流图常用于展示业务流程中各个环节的数据流动情况，并辅助设计和优化流程。

示例数据流图：采购流程数据流图采购流程数据流图2.4 关系图关系图是用来展示多个元素之间的关系的图表，通过节点和连线表示元素和元素之间的关联或依赖关系。

在ERP系统中，关系图主要分为组织结构图和数据关系图两类。

组织结构图展示了企业中各个部门和员工之间的隶属关系，数据关系图则展示了系统中数据表和实体之间的关系。

示例组织结构图：组织结构图组织结构图2.5 报表报表是用来展示系统中各种数据和信息的图表，通过表格、图形和文字等方式清晰地呈现数据和信息，帮助用户进行数据分析和决策。

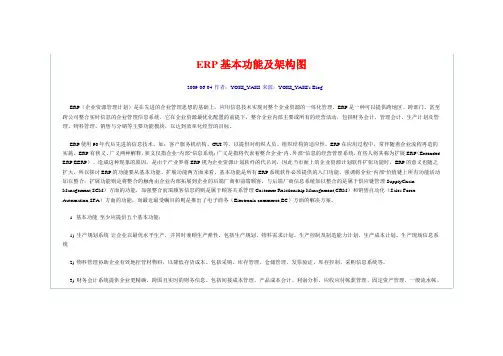

ERP基本功能及架构图2009-06-04 作者：YOKI_YAKI 来源：YOKI_YAKI's BlogERP（企业资源管理计划）是在先进的企业管理思想的基础上，应用信息技术实现对整个企业资源的一体化管理。

ERP是一种可以提供跨地区、跨部门、甚至跨公司整合实时信息的企业管理信息系统。

它在企业资源最优化配置的前提下，整合企业内部主要或所有的经营活动，包括财务会计、管理会计、生产计划及管理、物料管理、销售与分销等主要功能模块，以达到效率化经营的目标。

ERP使用90年代后先进的信息技术，如：客户服务机结构、GUI等，以提供对组织人员、组织结构的适应性。

ERP在应用过程中，常伴随着企业流程再造的实施。

ERP有狭义、广义两种解释，狭义仅指企业"内部"信息系统；广义是指将代表着整合企业"内、外部"信息的经营管理系统，有些人将其称为扩展ERP（Extended ERP,EERP）。

造成这种现象的原因，是由于产业界将ERP视为企业资源计划软件的代名词，因此当市面上的企业资源计划软件扩张功能时，ERP的意义也随之扩大。

所以探讨ERP的功能要从基本功能、扩展功能两方面来看。

基本功能是所有ERP系统软件必须提供的入门功能，强调将企业"内部"价值链上所有功能活动加以整合；扩展功能则是将整合的触角由企业内部拓展到企业的后端厂商和前端顾客，与后端厂商信息系统加以整合的是属于供应链管理SupplyChain Management,SCM）方面的功能，加强整合前端顾客信息的则是属于顾客关系管理Customer Relationship Management,CRM）和销售自动化（Sales Force Automation,SFA）方面的功能，而最近最受瞩目的则是推出了电子商务（Electronic commerce,EC）方面的解决方案。

1. 基本功能至少应提供五个基本功能：1) 生产规划系统让企业以最优水平生产，并同时兼顾生产弹性。

2BizBox ERP软件的技术架构及模块分析迄今为止， ERP软件2BizBox的发展已经历了二十年的发展时间，且一直伴随着Serva集团的发展而成长，其技术架构同时也在发展、变化和演进，也有了更清晰的定位。

2BizBox的定位完整的制造行业标准ERP软件，主要面向中小机械制造型企业。

其特征主要是年销售额约10亿人民币以下、500个客户端一下、以进销存或生产为主的离散型制造企业。

2BizBox的典型客户是企业规模不是特别大，对企业的信息化有一定的了解和需求，同时又缺乏大规模信息化资金投入。

2BizBox倡导的是自我学习和自我实施的信息化理念。

通过科学的了解ERP软件和相关理论，打破ERP软件的神秘感和种种误区，逐渐通过“自我实施”的方法来有步骤、循序渐进的进行企业的信息化建设。

图1 2BizBox软件的主要技术架构2BizBox整个系统前后台代码均使用Java语言编写，并基于Java EE技术。

整个系统可以分为客户端（前台）和服务器端（后台）两部分。

前台主要是UI客户端程序，为用户展示数据、提供交互；后台负责数据的处理和后台业务逻辑实现。

随着应用的日趋复杂，前台客户端程序又分为核心的桌面程序、基于Web 的对外模块、基于PDA和移动数据采集器的Windows CE客户端、基于手机和掌上电脑的Mobile客户端，等等。

JDK：前后台JDK版本保持一致，目前一直保持最新的JDK 6；GUI：使用Swing开发图形界面，使用自行开发的通用图形组件库。

同时，一些Web模块则使用静态页面HTML、JSP、Ext js、Flash/Flex（如供应商在线模块等）；通讯：由于前后台使用EJB进行通讯，所以通讯协议主要为EJB支撑协议RMI/IIOP。

对于Web模块以及一些特殊模块（如Document管理），使用HTTP 协议传输数据。

对于账上设备，采用XML的数据格式进行封装和转换，增加灵活性，降低处理消耗；后台：通过EJB对外提供通讯接口；Web部分通过几个Servlet提供数据接口。

康怡ERP系统总体业务流程图及模块结构图一、业务流程
二、系统功能模块结构图及功能说明
1、生产管理
A、功能模块结构图
专业.整理
B、模块功能说明
专业.整理
专业.整理
2、销售管理
A、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
3、采购管理
A、功能模块结构图
B、模块功能说明
专业.整理
4、人事管理
A、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
5、仓库管理
A 、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
6、数据分析
A、功能模块结构图
专业.整理
B、模块功能说明
专业.整理。

ＥＲＰ——现代企业信息化管理的方向企业资源计划(ERP_—Enterprise ResourceP，ann，ng)系统是指建立在信息技术基础上，以系统化的管理思想，为企业决策层及员工提供决策运行手段的管理平台。

它集信息技术与先进的管理思想于一身，是企业在信息时代生存、发展的基石。

一、ERP的发展进程EnP是一个庞大的管理信息系统，EnP发展有四个主要的阶段，目口MRP阶段、闭环MnP系统阶段、M即Ⅱ阶段及ERP阶段。

1删阶段MRP是在产品结构的基础上，运用网络计划原理，根据产品结构各层次物料的从属和数量关系，以每一个物料为计划对象，以完工曰期为时间基准倒排计划，按提前期长短区别各个物料下达计划时间的先后顺序。

MnP回答4个问题：要生产什么；要用到什么，已经有了什么；还缺什么，什么时候下达计划。

MRP作为一种库存定货计划，只说明了需求的优先顺序，没有说明是否有可能实现，它是MRPⅡ发展的初级阶段，也是MRPⅡ的基本核心。

其逻辑流程图如图1所示。

2．闭环MRP系统阶段MRP能根据有关数据计算出相关物料需求的准确时间与数量，但它还不够完善，其主要缺陷是没有考虑到生产企业现有的生产能力和采购的有关条件的约束。

为了解决以上问题，MRP系统发展为闭环MRP系统。

闭环MRP系统除了物料需求计划外，还将生产能力需求计划、车间作业计划和采购作业计划也全部纳入MRP，形成一个封闭的系统。

其逻辑流程如图2。

3. tMRPH阶段闭环MRP系统的出现，使生产活动的各子系统得到了统一。

但在企业管理中，闭环MRP所涉及的仅是物流，而与物流密切相关的还有资金流。

故在20世纪80年代，人们把生产、财务、销售、工程技术、采购等各子系统集成，称其为制造资源计划(Manufactunng Resource Planning)系统，即为MRPⅡ。

MRPⅡ的基本思想就是把企业作为一个有机整体，从整体最优的角度出发，通过运用科学方法对企业各种制造资源和产、供、销、财各个环节进行有效地计划、组织和控制，使他们得以协调发展，并充分地发挥作用。

ERP采购管理功能结构图引言ERP（企业资源规划）系统是一种集成管理软件，能够帮助企业实现资源的有效管理和信息的高效流转。

采购管理是ERP系统的重要模块之一，它负责组织、规划和执行采购活动，确保企业能够按时获得所需的物料和服务。

本文将以ERP采购管理功能结构图的形式，介绍采购管理模块的主要功能和组成部分，以帮助读者更好地了解ERP采购管理的工作原理和操作流程。

1. 供应商管理供应商管理是采购管理模块的起点，它涉及与供应商的基本信息管理、供应商的评估和选择、供应商的合同管理等功能。

具体包括以下几个模块：•供应商基本信息管理：记录供应商的名称、联系方式、地址等基本信息。

•供应商评估和选择：评估供应商的综合实力和信誉度，选择合适的供应商进行合作。

•供应商合同管理：管理与供应商签订的采购合同，包括合同的审核、签订、存档等操作。

2. 采购需求管理采购需求管理是采购管理模块的核心功能之一，它负责根据企业的实际需求，制定采购计划，确保及时供应物料。

采购需求管理包括以下几个方面：•采购申请管理：负责收集和处理各部门的物料需求，生成采购申请，并进行审批流程。

•采购计划管理：根据采购申请和企业的生产计划，制定采购计划，明确物料的采购数量和采购时间。

•采购订单管理：根据采购计划生成采购订单，完成与供应商的货物订购，并跟踪订单的执行情况。

3. 采购执行管理采购执行管理是将采购需求转化为采购行动的过程，它包括采购物料的收货、验收和付款等环节。

主要包括以下几个功能：•采购收货管理：对采购的物料进行入库管理，包括对物料的清点、验收、入库等操作。

•采购付款管理：管理采购相关的付款事务，包括对供应商的付款申请、付款审批等操作。

•采购退货管理：处理采购物料的退货事务，包括退货申请、退货验收和退款等操作。

4. 采购报表和分析采购报表和分析是采购管理模块的补充功能，它能够帮助企业监控和分析采购业务的情况，优化采购流程和控制采购成本。

主要包括以下几个方面：•采购统计报表：生成采购相关的统计报表，包括采购金额、采购次数、供应商评价等。
