电梯钢丝绳安装及张力调整

电梯曳引绳张力简易检测——弹簧秤拉伸法电梯曳引绳张力检测是电梯安装验收检测的重要项目。

GB10060－93《电梯安装验收规范》第4.3.3条规定：“曳引绳绳头组合应安全可靠，并使每根曳引绳受力相近，其张力与平均值偏差均不大于5%，且每个绳头锁紧螺母均应安装有锁紧销。

”曳引绳张力偏差过大，会导致几根绳受力不均衡，磨损不均匀，使受力大的曳引绳提前报废；同时也加剧了该绳所处的曳引绳提前报废；同时也加剧了该绳绳所处的曳引轮绳槽的不均匀磨损。

此外曳引绳受力不均还会使电梯在运行中发生抖动，影响电梯的舒适感和安全可靠性。

在实际的电梯安装验收检测检验工作中，曳引绳实际张力值与平均值偏差不大于5%的标准是难以量化和把握的。

在以往的检测中，一般都采用手锤击绳法，用手锤击打曳引绳使绳振动，将手按在绳上，记录其五个周期往复振荡时间，若各曳引绳之间的张力平均时，则应符合下式：最大往复时间减去最小往复时间，再除以最小往复时间小于等于0.2。

如超出此范围，需按照上述方法进行调整，直至各曳引绳张力平均时为止。

此后电梯运行数次，再验证所测得的数据是否正确无误。

此种方法对额定载荷较大、1：1传动型式的电梯比较适用，但存在着“数值难以量化，反映出来的数据不直接准确，需验证，费时费力”的弊端。

在几年来的检测检验工作实践中，我们总结出一种电梯曳引绳张力的简易检测法——弹簧秤拉伸法。

一、原理根据力学原理，对一个物体施加一个外力，使其产生弹性变形，若对另一个与此完全相同的物体施加一个相同的外力，那么该物体所产生弹性变形量，应与前一个物体所产生的弹性变形量相同。

根据这一原理，如果我们对电梯的某根曳引绳施加一个与其受力面方向相垂直的、足以使其产生弹性变形的外力，那么它必然产生弹性变形；如果我们对另一根曳引绳施加一个与施加在上一根曳引绳上同样大小的外力，那么，这根曳引绳所发生的弹性变形量应与上一根曳引绳所发生的弹性变形量相同。

若不同，则说明这二根绳在未受外力前所受的张力不同。

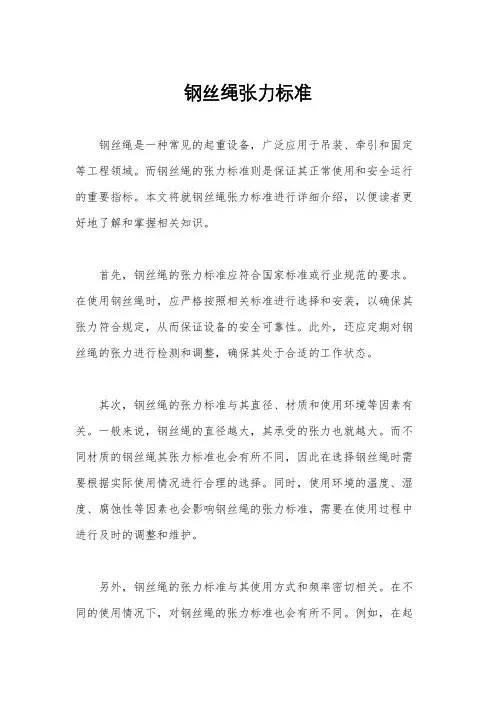

钢丝绳张力标准钢丝绳是一种常见的起重设备，广泛应用于吊装、牵引和固定等工程领域。

而钢丝绳的张力标准则是保证其正常使用和安全运行的重要指标。

本文将就钢丝绳张力标准进行详细介绍，以便读者更好地了解和掌握相关知识。

首先，钢丝绳的张力标准应符合国家标准或行业规范的要求。

在使用钢丝绳时，应严格按照相关标准进行选择和安装，以确保其张力符合规定，从而保证设备的安全可靠性。

此外，还应定期对钢丝绳的张力进行检测和调整，确保其处于合适的工作状态。

其次，钢丝绳的张力标准与其直径、材质和使用环境等因素有关。

一般来说，钢丝绳的直径越大，其承受的张力也就越大。

而不同材质的钢丝绳其张力标准也会有所不同，因此在选择钢丝绳时需要根据实际使用情况进行合理的选择。

同时，使用环境的温度、湿度、腐蚀性等因素也会影响钢丝绳的张力标准，需要在使用过程中进行及时的调整和维护。

另外，钢丝绳的张力标准与其使用方式和频率密切相关。

在不同的使用情况下，对钢丝绳的张力标准也会有所不同。

例如，在起重作业中，对钢丝绳的张力标准有着严格的要求，需要根据具体的起重物重量和工作高度等因素进行合理的计算和调整。

而在固定和牵引作业中，对钢丝绳的张力标准也需要进行相应的调整，以确保其能够正常工作并保证安全性。

最后，钢丝绳的张力标准在使用过程中需要进行定期的检测和维护。

通过使用张力计等专业设备对钢丝绳的张力进行定期检测，及时发现并处理张力不足或过大的问题，以确保其在使用过程中能够保持合适的张力标准，从而保证设备的安全运行。

综上所述，钢丝绳的张力标准是保证其安全可靠运行的重要指标，需要在选择、安装和使用过程中严格遵守相关标准和规范，确保其张力符合要求。

同时，也需要定期对钢丝绳的张力进行检测和维护，保证其在使用过程中能够保持合适的张力标准，从而确保设备的安全性和可靠性。

试析电梯钢丝绳张力不均的因素与检验方法1.引言钢丝绳是电梯的主要组成部分之一，其主要作用在于承受电梯运行的全部悬挂重量，并且还会绕着反绳轮、导向轮、曳引轮进行交变弯曲或单向弯曲，通常而言，钢丝绳的使用寿命会受到动态拉力的较大影响，与此同时，钢丝绳的使用寿命也会受到钢丝绳的载荷不均匀的影响。

即便是同一批次、同一厂家的电梯，有些电梯钢丝绳的使用寿命为5年，有些电梯钢丝绳的使用寿命则可能为10年，主要原因除了钢丝绳自身质量影响之外，还有钢丝绳张力不均所造成。

2.电梯钢丝绳张力不均的原因导致电梯曳引钢丝绳张力不均的原因主要有两个，第一，电梯在运行之后，各钢丝绳结构性伸长情况有可能不一致；第二，在安装电梯时，有可能会出现基础静态张力不一致的情况。

各根电梯钢丝绳的截绳长度在电梯安装时往往很难实现完全一致，而若截绳长度不同，那么就会造成各绳受力不均，这样一来，在静态阶段的曳引绳基础张力就已经出现了较大的偏差。

在实践中多采用带张力调节弹簧的绳头组合来降低偏差，即：对弹簧的压缩量进行多次、反复调节，使各个弹簧在对重两侧、轿厢两侧能够实现相对高度一致，这样就可以让钢丝绳的张力处于基本均匀的状态。

无论是在电梯检验阶段，还是在电梯安装阶段，只需要对张力调节弹簧高度进行观察，就会检查出电梯钢丝绳张力不均问题。

与此同时，电梯在运行了一段时间指，会让电梯曳引钢丝绳出现结构性伸长，造成钢丝绳的张力出现较大的变化，这些因素都有可能会造成电梯钢丝绳张力出现不均匀的情况。

3.电梯钢丝绳张力不均的影响电梯钢丝绳如果出现张力不均的情况，则会造成绳槽及钢丝绳出现不均匀磨损；而若不均匀磨损长时间存在，那么必然会造导致圆周速度（各个钢丝绳）、直径尺寸（各个槽节圆）等参数出现不同，进而诱使绳槽中的钢丝绳出现较为明显的相对滑动。

众所周知，在电梯运行过程中，钢丝绳的运行速度与其自身磨损量成反比，但是电梯运行需要全部的钢丝绳都可以运行同样行程，这样一来，必然会让处于不同磨损量的两股电梯钢丝绳出现相对滑移，长期以往，会进一步加大钢丝绳的磨损量，而磨损量增加，又会加大相对滑移量，出现严重的恶性循环。

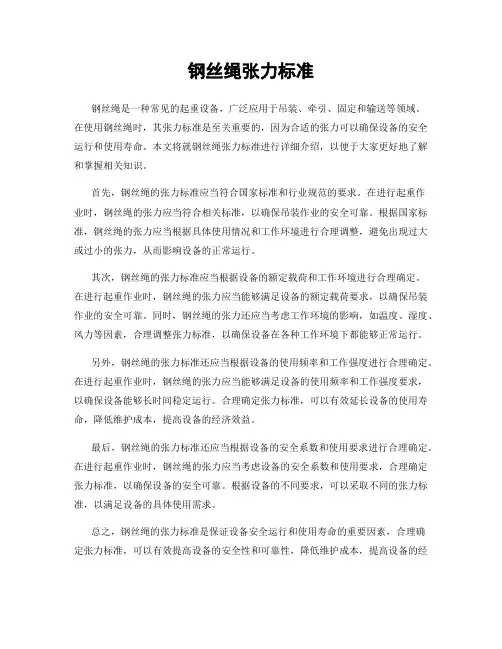

钢丝绳张力标准钢丝绳是一种常见的起重设备，广泛应用于吊装、牵引、固定和输送等领域。

在使用钢丝绳时，其张力标准是至关重要的，因为合适的张力可以确保设备的安全运行和使用寿命。

本文将就钢丝绳张力标准进行详细介绍，以便于大家更好地了解和掌握相关知识。

首先，钢丝绳的张力标准应当符合国家标准和行业规范的要求。

在进行起重作业时，钢丝绳的张力应当符合相关标准，以确保吊装作业的安全可靠。

根据国家标准，钢丝绳的张力应当根据具体使用情况和工作环境进行合理调整，避免出现过大或过小的张力，从而影响设备的正常运行。

其次，钢丝绳的张力标准应当根据设备的额定载荷和工作环境进行合理确定。

在进行起重作业时，钢丝绳的张力应当能够满足设备的额定载荷要求，以确保吊装作业的安全可靠。

同时，钢丝绳的张力还应当考虑工作环境的影响，如温度、湿度、风力等因素，合理调整张力标准，以确保设备在各种工作环境下都能够正常运行。

另外，钢丝绳的张力标准还应当根据设备的使用频率和工作强度进行合理确定。

在进行起重作业时，钢丝绳的张力应当能够满足设备的使用频率和工作强度要求，以确保设备能够长时间稳定运行。

合理确定张力标准，可以有效延长设备的使用寿命，降低维护成本，提高设备的经济效益。

最后，钢丝绳的张力标准还应当根据设备的安全系数和使用要求进行合理确定。

在进行起重作业时，钢丝绳的张力应当考虑设备的安全系数和使用要求，合理确定张力标准，以确保设备的安全可靠。

根据设备的不同要求，可以采取不同的张力标准，以满足设备的具体使用需求。

总之，钢丝绳的张力标准是保证设备安全运行和使用寿命的重要因素，合理确定张力标准，可以有效提高设备的安全性和可靠性，降低维护成本，提高设备的经济效益。

因此，在进行起重作业时，我们应当充分重视钢丝绳的张力标准，严格按照相关要求进行调整，以确保设备的安全运行和使用寿命。

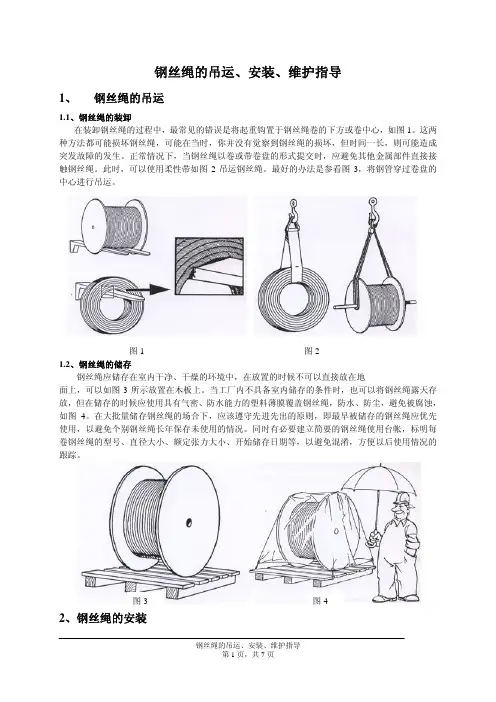

钢丝绳的吊运、安装、维护指导1、钢丝绳的吊运1.1、钢丝绳的装卸在装卸钢丝绳的过程中，最常见的错误是将起重钩置于钢丝绳卷的下方或卷中心，如图1。

这两种方法都可能损坏钢丝绳，可能在当时，你并没有觉察到钢丝绳的损坏，但时间一长，则可能造成突发故障的发生。

正常情况下，当钢丝绳以卷或带卷盘的形式提交时，应避免其他金属部件直接接触钢丝绳。

此时，可以使用柔性带如图2吊运钢丝绳。

最好的办法是参看图3，将钢管穿过卷盘的中心进行吊运。

图1 图21.2、钢丝绳的储存钢丝绳应储存在室内干净、干燥的环境中，在放置的时候不可以直接放在地面上，可以如图3所示放置在木板上。

当工厂内不具备室内储存的条件时，也可以将钢丝绳露天存放，但在储存的时候应使用具有气密、防水能力的塑料薄膜覆盖钢丝绳，防水、防尘，避免被腐蚀，如图4。

在大批量储存钢丝绳的场合下，应该遵守先进先出的原则，即最早被储存的钢丝绳应优先使用，以避免个别钢丝绳长年保存未使用的情况。

同时有必要建立简要的钢丝绳使用台帐，标明每卷钢丝绳的型号、直径大小、额定张力大小、开始储存日期等，以避免混淆，方便以后使用情况的跟踪。

图3 图42、钢丝绳的安装2.1不带卷盘钢丝绳的开卷如果购买的钢丝绳不带卷盘，在开卷的时候可以使用图5所示旋转台进行开卷。

也可以象图6所示在地面上直接开卷，在使用这种方法的时候，应该确认地面非常干净，避免异物粘附在钢丝绳表面，从而在使用过程中造成损坏。

图5 图62.2、带卷盘钢丝绳的开卷带卷盘钢丝绳可以使用图7竖直旋转台或图8水平旋转支撑进行开卷。

带卷盘钢丝绳也可以使用图6所示的方法在地面上直接开卷，但一般受场地和钢丝绳本身重量的限制，这样开卷非常费力。

图7 图8任何情况下严禁如图9、图10所示对钢丝绳进行开卷。

因为这样每开卷一次，钢丝绳就会产生一个扭矩，如图11。

扭矩会影响每股钢丝绳的长度，降低钢丝绳的载荷能力，缩短钢丝绳的使用寿命。

图9 图102.3、钢丝绳的安装对于不同的设备形式，钢丝绳的安装有各自方便、实用的方法。

测量原理
根据力学原理，对一个物体施加一个外力，使其产生弹 性变形，若对另一个与此完全相同的物体施加一个相同的 外力，那么该物体所产生弹性变形量，应与前一个物体所 产生的弹性变形量相同。 根据这一原理，如果我们对电梯的某根曳引绳施加一个 与其受力面方向相垂直的、足以使其产生弹性变形的外力， 那么它必然产生弹性变形；如果我们对另一根曳引绳施加 一个与施加在上一根曳引绳上同样大小的外力，那么，这 根曳引绳所发生的弹性变形量应与上一根曳引绳所发生的 弹性变形量相同。若不同，则说明这二根绳在未受外力前 所受的张力不同。 那么，如何对施加的外力和受力后的弹性变形量进行量 化呢？我们就用弹簧秤和特制的丁字尺来解决这个难题。 特制的丁字尺结构及外形如图一所示。
4、 如此，拉第三根、第四根、第五根曳引绳，方法与拉第一、二根绳 相同，并分别记下弹簧的读数。
5、 将所记下的5个弹簧秤读数值相加，再除以5，即得出曳引绳所受张 力的平均值，再用公式：“实际张力读数值减去张力平均值，再除以张力 平均值，再乘以100%”计算出数值，根据计算结果，调整相应曳引绳的 调整螺母，一直调到各曳引绳张力相近为止。
任务2-3曳引钢丝绳张力的测量与调整
白崇彪
北京铁路电气化学校 电气专业教研室
任务描述
任务目标
知识目标：了解国家标准对曳引钢丝绳的要求；掌握测量和调整张
力的方法
能力目标：能利用拉力计、钢板尺等工具，测量并调整钢丝绳的张
力
情感价值目标：
1. 按“6S”妥善保管各种电器元器件、电钳工工具的习惯 2. 对自身、他人、设备安全责任意识 3．与人沟通、合作能力 4．成本意识、节能环保意识。
测量操作图
挂钢丝绳、做绳头
3.5.1 在挂绳之前，应先将钢丝绳放开，使之自由悬垂于井道内，消

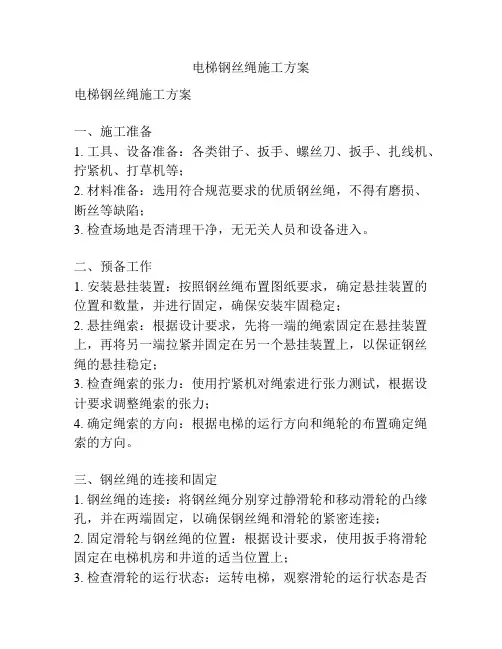

电梯钢丝绳施工方案电梯钢丝绳施工方案一、施工准备1. 工具、设备准备：各类钳子、扳手、螺丝刀、扳手、扎线机、拧紧机、打草机等；2. 材料准备：选用符合规范要求的优质钢丝绳，不得有磨损、断丝等缺陷；3. 检查场地是否清理干净，无无关人员和设备进入。

二、预备工作1. 安装悬挂装置：按照钢丝绳布置图纸要求，确定悬挂装置的位置和数量，并进行固定，确保安装牢固稳定；2. 悬挂绳索：根据设计要求，先将一端的绳索固定在悬挂装置上，再将另一端拉紧并固定在另一个悬挂装置上，以保证钢丝绳的悬挂稳定；3. 检查绳索的张力：使用拧紧机对绳索进行张力测试，根据设计要求调整绳索的张力；4. 确定绳索的方向：根据电梯的运行方向和绳轮的布置确定绳索的方向。

三、钢丝绳的连接和固定1. 钢丝绳的连接：将钢丝绳分别穿过静滑轮和移动滑轮的凸缘孔，并在两端固定，以确保钢丝绳和滑轮的紧密连接；2. 固定滑轮与钢丝绳的位置：根据设计要求，使用扳手将滑轮固定在电梯机房和井道的适当位置上；3. 检查滑轮的运行状态：运转电梯，观察滑轮的运行状态是否正常，如出现异常情况及时处理；4. 固定电梯钢丝绳的位置：根据设计要求，在电梯井道内适当位置上固定电梯钢丝绳，以确保其位置不会发生移动。

四、安全检查1. 检查所有固定和连接点：确保所有固定和连接点牢固可靠，无松动或变形；2. 检查钢丝绳的状态：检查钢丝绳是否有磨损、断丝等情况，如有必要，及时更换；3. 进行安全测试：将电梯运行至各层，观察钢丝绳的运行状态、噪音情况和电梯的平稳性；4. 进行质量验收：验收电梯钢丝绳施工质量，如合格，方可下一步操作。

以上是电梯钢丝绳施工方案的概要，具体的施工步骤还需要根据现场具体情况进行调整和规范。

施工人员在施工过程中应严格按照安全操作规程进行，确保施工质量和施工安全。

一种钢丝绳张力调整方法摘要：针对电梯曳引钢丝绳张力调整困难的现状，根据调整要求与特点，设计了一种电梯钢丝绳张力调整装置。

该装置利用液压的特点，结合其它附件，可以高效快速地完成钢丝绳张力调整，同时，可有效提高电梯运行舒适感及延长钢丝绳及绳轮的使用寿命。

0 引言随着我国经济建设的不断发展，高层建筑大量出现，作为运行工具，电梯必不可少。

连接在轿厢和对重上的钢丝绳在电机的带动下拖动轿厢运行，它是承受轿厢与对重重量、传输运行动力的重要部件，它的运行情况关系到电梯的舒适感、钢丝绳和绳轮的使用寿命以及电梯的运行安全，是需要密切关注的部件。

根据载重量或型号，不同的电梯含有不同数量的曳引钢丝绳，共同承受电梯轿厢与对重的重量，各钢丝绳之间的张力差成为影响钢丝绳运行情况的重要因素，《GB/T 10060 电梯安装验收规范》（2011）规定：“任何一根绳或链的张力与所有绳或链之张力平均值的偏差不能大于5%”，怎样便捷快速地调整钢丝绳的张力使其符合要求成为工程人员面临的重要问题。

1 钢丝绳张力调整的现状图1为钢丝绳绳头侧图示，钢丝绳的绳头侧会安装绳头弹簧或橡胶，由于新出厂的绳头弹簧/橡胶的弹性系数基本相等，因此其受力后的高度可以间接反映出所受到的力的大小。

传统的钢丝绳调整方法就是利用绳头弹簧/橡胶的高度差来判断其张力差，考虑到各弹簧/橡胶存在个体微小差异，因此允许各弹簧/橡胶存在一定的高度差，一般要求高度差不超过2mm。

使用传统方法调整钢丝绳张力的步骤如下：（1）使用螺丝刀插入相互间距很小的绳头锥套孔，如图2所示，阻挡螺丝刀转动，从而防止钢丝绳发生转动，之后将绳头侧的防转钢丝绳拆掉；（2）旋松锁紧迫母，之后根据各绳头弹簧的高度差，对每根钢丝绳的调整螺母进行调紧与调松作业，使其高度差符合调整要求。

（3）旋紧锁紧迫母，安装防转钢丝绳，取出绳头锥套孔中的螺丝刀。

以上传统操作方法通俗易懂，但也存在一定的缺点：（1）当钢丝绳长期处于张力不均时，绳头弹簧/橡胶的弹性系数会发生较大变化甚至产生永久变形，此时仅依靠绳头高度差进行判断就不能准确反映张力情况；（2）电梯有多根钢丝绳承重，当调整其中一根时，就会对其它根产生影响，要使所有钢丝绳张力相等，需要反复进行调整，效率较低；（3）当电梯载重量较大或者层站较高时，人力逐根调整钢丝绳会非常费时费力。

浅谈曳引式驱动电梯钢丝绳安装工艺发布时间：2021-05-17T06:40:07.751Z 来源：《电力设备》2021年第1期作者：陈建斌[导读] 曳引式驱动电梯是在曳引轮上悬挂钢丝绳，绳的一端悬挂轿厢，绳的另一端悬挂对重，利用曳引轮和钢丝绳之间的曳引力驱动轿厢上下运动，这是目前最重要的电梯驱动方式。

（南京市特种设备安全监督检验研究院江苏南京 211100）摘要：曳引式驱动电梯是在曳引轮上悬挂钢丝绳，绳的一端悬挂轿厢，绳的另一端悬挂对重，利用曳引轮和钢丝绳之间的曳引力驱动轿厢上下运动，这是目前最重要的电梯驱动方式。

本文列出了不同型号的电梯，安装钢丝绳的注意事项。

关键字：驱动电梯；钢丝绳；安装工艺电梯的曳引钢丝绳（俗称曳引绳）通常采用符合国家标准GB8903-2004的电梯用钢丝绳，这种钢丝绳主要有8×19S+NF和6×19S+NF两种，都采用天然纤维或人造纤维做绳芯。

其中，6×19S+NF绳股数目为6，每股3层，外面两层各9根钢丝，最里层1根钢丝。

8×19S+NF绳股数目为8，每股3层，外面两层各9根钢丝，最里层1根钢丝。

每种曳引绳的直径有6mm、8mm、11mm、13mm、16mm、19mm、22mm等多种规格。

电梯用钢丝绳的钢丝化学成分、力学性能等在GB8903-2004中也做了详细规定。

一、曳引比钢丝绳绕法有多种方式，钢丝绳的绕绳方式也叫曳引比，曳引比决定了电梯的拖动能力和速度。

一般情况下，曳引驱动根据电梯的曳引比来分，常用的有如下几种：①曳引比1：1结构；②曳引比2：1结构；③曳引比3：1结构等。

其原理如图1中a,b,c所示。

（1）曳引比为1：1的曳引系统由曳引绳轮、导向轮、轿厢和对重装置构成。

曳引绳轮是动力源，导向轮用以调节轿厢和对重装置的距离以及曳引绳在曳引轮上的包角（不小于135°）GB7588：11.3轿厢与对重（或平衡重）及其关联部件之间的距离不应小于50mm。

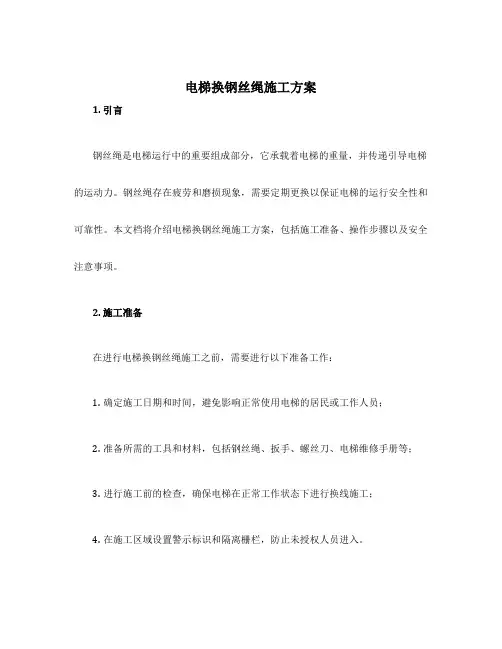

电梯换钢丝绳施工方案1. 引言钢丝绳是电梯运行中的重要组成部分，它承载着电梯的重量，并传递引导电梯的运动力。

钢丝绳存在疲劳和磨损现象，需要定期更换以保证电梯的运行安全性和可靠性。

本文档将介绍电梯换钢丝绳施工方案，包括施工准备、操作步骤以及安全注意事项。

2. 施工准备在进行电梯换钢丝绳施工之前，需要进行以下准备工作：1.确定施工日期和时间，避免影响正常使用电梯的居民或工作人员；2.准备所需的工具和材料，包括钢丝绳、扳手、螺丝刀、电梯维修手册等；3.进行施工前的检查，确保电梯在正常工作状态下进行换线施工；4.在施工区域设置警示标识和隔离栅栏，防止未授权人员进入。

3. 换钢丝绳操作步骤以下为电梯换钢丝绳的基本操作步骤：1.停电并断电：关闭电梯电源，切断主电源，确保电梯处于停电和断电状态；2.开启电梯机房和井道门：使用相应的钥匙或密码，打开机房门和井道门；3.定位与拆卸旧钢丝绳：根据电梯维修手册的指引，找到旧钢丝绳，并使用扳手和螺丝刀拆卸固定附件；4.清理井道内的杂物：将井道内的杂物和布满旧钢丝绳的油污清除，保持井道内干净的工作环境；5.安装新钢丝绳：根据电梯维修手册的指引，将新钢丝绳与电梯起重剪刀连接，逐层穿过轮槽并固定附件；6.调整钢丝绳张力：根据电梯维修手册的要求，通过扳手和螺丝刀调整钢丝绳的张力，保持合适的状态；7.清理工作区域：清除施工过程中产生的废旧材料和工具，确保工作区域的安全和整洁；8.还原机房和井道门状态：关闭机房门和井道门，锁好门禁装置，确保电梯运行时的安全性；9.通电并启动电梯：开启主电源，打开电梯电源开关，通过电梯控制面板对电梯进行测试运行，确保电梯换钢丝绳的施工没有影响电梯运行的正常性。

4. 安全注意事项在电梯换钢丝绳的施工过程中，需要特别注意以下安全事项：•在任何操作之前，必须切断电梯的电源，确保操作的安全性；•操作人员必须穿戴适当的防护装备，包括手套、安全帽、耐刺防护服等；•严禁将工具丢弃在电梯井道内，防止影响电梯运行；•在井道内工作时，必须使用安全绳和安全带，并由其他工作人员提供监督；•施工完成后，必须对工作区域进行彻底清理，确保没有导致电梯故障的杂物或工具留在机房或井道内。

曳引驱动电梯悬挂钢丝绳端部固定方式及检验注意事项摘要：介绍了三种常见的曳引驱动电梯悬挂钢丝绳端部固定方式，对其结构进行了简单说明，并阐述了相关标准的要求，分析了检验时对于相应固定方式应注意的事项。

关键词：曳引驱动电梯；钢丝绳；端部固定；检验在曳引驱动电梯系统中，曳引钢丝绳用于悬挂轿厢和对重，承担着重要的作用，而钢丝绳端接装置的作用则是固定曳引钢丝绳及调整钢丝绳张力，如果悬挂钢丝绳绳端固定不可靠会使电梯处于危险状态，所以钢丝绳端接方式及其强度十分重要。

GB 7588.1-2020《电梯制造与安装安全规范第1部分：乘客电梯和载货电梯》中规定钢丝绳末端应固定在轿厢、对重（或平衡重）或用于悬挂钢丝绳的固定部件上。

固定时，应采用自锁紧楔形、套管压制绳环或柱形压制的端接装置，或者具有同等安全的其他装置。

钢丝绳及其端接装置的结合处按上述规定，应至少应能承受钢丝绳最小破断拉力的80%。

[1]TSG T7001-2023《电梯监督检验和定期检验规则》中对悬挂装置端部固定的检查要求为悬挂装置的端部固定部件无裂纹、松动等现象，端接装置的弹簧、螺母、开口销等连接部件无缺损。

[2]在标准和检规中，对钢丝绳端接装置要求的描述比较简洁，笔者将针对电梯中常见的几种端接形式进行分析。

1 鸡心套环加钢丝绳夹连接方式钢丝绳绕过鸡心套环后用钢丝绳夹将其端部固定。

GB/T 5976-2006《钢丝绳夹》附录A（钢丝绳夹使用方法）中规定了钢丝绳夹的正确布置方法示意，见图1，其中钢丝绳夹间的距离A等于6～7倍钢丝绳直径。

由于电梯用钢丝绳公称直径通常小于18mm，所以电梯钢丝绳连接处所需钢丝绳夹数量最少达到3个即可。

因此，电梯钢丝绳端部连接采用钢丝绳夹方式时，应注意检查以下情况：绳夹的数量至少为3个，绳夹间距相同且为6～7倍钢丝绳直径，绳夹的夹座扣在钢丝绳的工作段，U形螺栓扣在钢丝绳尾段，绳夹不应有交替布置，离套环最近的绳夹尽可能的紧靠套环，不得损坏钢丝绳的外层钢丝。

电梯钢丝绳施工方案1. 引言电梯钢丝绳是电梯系统中的核心组成部分之一，其施工方案的设计和实施对于确保电梯的安全运行至关重要。

本文将介绍电梯钢丝绳施工方案的要点和步骤。

2. 施工前准备在施工电梯钢丝绳之前，需要进行以下准备工作：•确定电梯钢丝绳的选用标准和规格；•检查电梯轿厢和配重块的安装情况，确保其牢固稳定；•准备所需的工具和设备，如主机、吊笼、滑车等。

3. 施工步骤3.1 拆除旧钢丝绳•施工人员需要对旧的电梯钢丝绳进行拆除。

在拆除过程中，应特别注意安全，避免意外伤害；•将旧的钢丝绳逐个剪断，并使用抗裂胶带进行固定，防止造成伤害。

3.2 安装新钢丝绳•根据电梯的具体情况，确定钢丝绳的安装位置和数量；•使用滑车将钢丝绳吊放到适当的位置，确保其平稳安全；•依次将钢丝绳穿过各个滑轮，并根据需要进行横向固定；•在配重块处，将钢丝绳固定牢固，确保其不会松动或脱落。

3.3 调整钢丝绳张力•使用张力计对钢丝绳进行张力调整；•确保钢丝绳的张力均匀分布，避免出现过紧或过松的情况；•调整钢丝绳张力时，需要根据具体情况进行微调，以确保电梯的平稳运行和安全性。

3.4 检查和测试•完成钢丝绳的安装和调整后，应进行全面检查和测试；•检查钢丝绳的固定情况，确保其未松动或脱落；•检查滑轮的摩擦情况，确保其正常运转；•进行负载测试，确保钢丝绳能够承受额定载荷并正常运行。

4. 安全注意事项在进行电梯钢丝绳的施工时，需要注意以下安全事项：•施工人员需具备相关的专业知识和技能，了解施工过程中的安全要求；•施工期间应戴好安全帽、防护手套等个人防护装备；•严禁在电梯施工区域内吸烟、使用明火等操作；•在操作滑车和调整钢丝绳张力时，应特别小心，避免伤害自己或他人。

5. 结论电梯钢丝绳施工方案的设计和实施对于电梯的安全运行具有重要意义。

本文介绍了电梯钢丝绳施工的要点和步骤，并强调了在施工过程中需要遵循的安全注意事项。

通过有效的施工方案和安全措施，可以确保电梯钢丝绳的安全可靠运行，提高电梯系统的整体性能和使用寿命。

曳引钢丝绳张力要求和检查方法曳引钢丝绳张力要求和检查方法如下：一、曳引钢丝绳张力要求1. 曳引钢丝绳在使用过程中应避免受力过大和老化等问题，因此需要进行定期检验，以确保安全使用。

2. 曳引钢丝绳的张力应保持在一个适当的范围内，以避免电梯运行过程中出现异常的振动和噪音，同时防止曳引钢丝绳过度磨损和断裂。

二、曳引钢丝绳张力检查方法1. 电子秤测量法：（1）将曳引钢丝绳悬挂在秤上，并将秤置于平整的地面上。

（2）拉直钢丝绳并将秤清零。

（3）将曳引钢丝绳向上拉伸，直到张力达到需要测量的数值。

此时，电子秤上显示的数字即为曳引钢丝绳的张力值。

2. 拉力计测量法：（1）将拉力计插入曳引钢丝绳的一端，并将另一端固定在钩子上。

（2）将拉力计的刻度盘归零，并开始向上拉伸曳引钢丝绳。

（3）读取拉力计刻度盘上的数值即可，这就是曳引钢丝绳的张力值。

3. 手动检测方法：（1）将电梯停靠在离地面较高的楼层。

（2）用切尺或钢尺测量曳引钢丝绳的水平长度，并记录下来。

（3）让电梯往下运行，同时记录曳引钢丝绳的下垂量。

（4）根据测量结果计算曳引钢丝绳的张力。

张力的计算公式为：T=mg+ma，其中T表示张力，m表示质量，g表示重力加速度，a表示加速度。

（5）如果计算结果与标准值不一致，则需要进行进一步的检查和调整。

需要注意的是，手动检测需要专业人员的操作，且需要在人员安全的情况下进行。

总的来说，曳引钢丝绳的张力需要定期进行检查和调整，以确保电梯的正常运行和安全使用。

以上是几种常见的检查方法，实际操作中可根据具体情况选择最适合的方法。

电梯更换钢丝绳施工方案范文一、工程概况。

咱们这个电梯啊，就像一个勤劳的小工，每天上上下下忙个不停。

可这钢丝绳呢，就像它的小辫子，时间长了就磨损得不行了，为了保证电梯继续稳稳当当工作，就得给它换个新“辫子”。

这电梯位于[具体楼层位置]，是[电梯品牌及型号]，总共[X]层。

二、施工准备。

# （一）人员准备。

1. 施工团队就像一个超级英雄战队，队长必须经验丰富，就像有着多年闯荡江湖经验的大侠，至少得有[X]年的电梯安装维修经验。

队员们也不能含糊，个个都得经过专业培训，拿了相关的资格证书，就像战士的军功章一样，证明咱有这个实力。

2. 在施工前，要把大家聚在一起开个小会，也就是安全技术交底会。

把施工的步骤、注意事项、可能遇到的问题都讲讲清楚，就像出征前的作战计划一样，每个人都得心里有数。

# （二）工具和材料准备。

1. 工具方面，那可是要像厨师准备做菜的家伙事儿一样齐全。

什么扳手、钳子、螺丝刀这些基本的就不说了，还有专门用于电梯钢丝绳安装的紧绳器、葫芦等，这些工具就像魔法棒一样，能帮助我们顺利完成任务。

2. 材料呢，当然就是新的钢丝绳啦。

这新钢丝绳得严格按照电梯的规格要求来选，质量必须杠杠的，就像选参加比赛的运动员一样，身体素质（质量）得过硬。

而且在入场前要仔细检查，看看有没有损伤、变形之类的，就像检查运动员有没有受伤一样。

# （三）现场准备。

1. 先得在电梯周围设置好警示标识，就像给这个施工区域围上一个魔法圈一样，告诉大家“这里在施工，危险勿近”。

2. 把电梯停在合适的位置，一般是在轿厢和对重平衡的位置，这样就像让一个跷跷板保持平衡一样，方便我们施工。

三、施工步骤。

# （一）旧钢丝绳拆除。

1. 得把电梯轿厢停在一个安全的位置，并且固定好。

这就像把马拴在马桩上一样，让它不能乱跑。

然后把轿厢顶部的检修盒打开，就像打开宝藏的盖子一样，切断电源，确保施工的时候不会突然来电，这可是很危险的，就像突然被电一下那可不好受。

图12-5
2楔块式绳头锥套
2.1为了防止钢丝绳绳头的松散开来，
应在距离绳头端部10mm的地方用Φ0.5铁丝捆扎。
2.2距离钢丝绳端部360mm位置处弯曲钢丝绳，然后将钢丝绳弯曲部分放入楔块槽内，如图12-6。
图12-6
2.3将楔块与已经弯曲的钢丝绳一起放入锥套内。然后插入楔块的开口销，然后将开口部分张开，如图12-7。
3将钢丝绳一头的锥套从曳引轮侧放下，与轿厢绳头吊板上对应的锥套螺杆用连接销进行连接。
4另一头锥套从导向轮侧放下井道，与对重架绳头吊板上对应的锥套螺杆用连接销进行连接。
5依此类推，将曳引钢丝绳按顺序挂接好，并确保各曳引钢丝绳间没有存在缠绕和死弯现象。在现场处理钢丝绳时，必须防止被水泥砂子等损坏。
6拧紧锥套螺母与锁螺母，确认各锥套的销、开口销钉及锁紧螺母齐备，参见图12－15。
图12-11
2绕绳布置
图12-12，12-13，12-14介绍了左置曳引钢丝绳的布置方法。
图12-12曳引机左置（站在厅门口看）
如果为5绳，将钢丝绳序号①或⑥去掉；
如果为4绳，将钢丝绳序号①和⑥去掉。
图12-13
图12-14
1.1.1.5
1将已浇注好巴氏合金的钢丝绳搬入机房。
2按设计要求排列曳引钢丝绳锥套。
图12-7
2.4用钢丝绳夹固定钢丝绳，如图12-8。
图12-8
2.5将2条钢丝绳用铁线（Φ0.5）捆扎在一起，捆扎宽度15mm，如图12-9。
图12-9
2.6在钢丝绳末端处用乙烯胶带卷上几圈，使其不能绽开，如图12-10。
图12-10
1.1.1.4
1绕绳简介，图12-11介绍了绕绳的简图。
在无机房的系统中，由于没有提供机房，曳引机是在井道内导轨的顶部安装，钢丝绳是绕过轿厢底部的轿底返绳轮组进行绕绳的。
