细骨料的表观密度

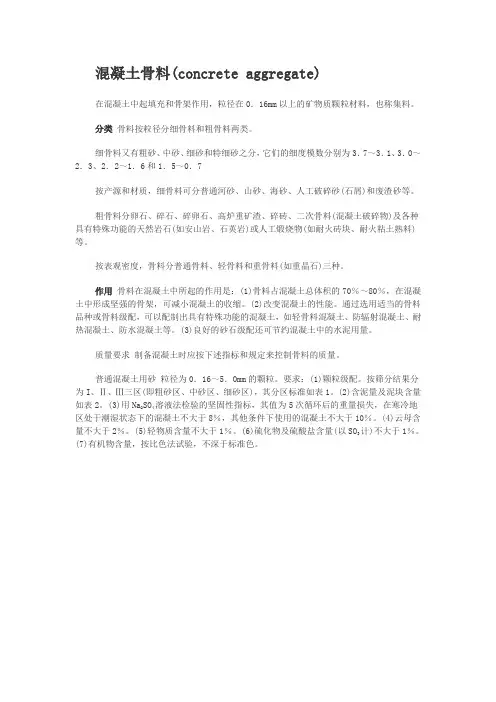

混凝土骨料(concrete aggregate)在混凝土中起填充和骨架作用，粒径在0．16mm以上的矿物质颗粒材料，也称集料。

分类骨料按粒径分细骨料和粗骨料两类。

细骨料又有粗砂、中砂、细砂和特细砂之分，它们的细度模数分别为3．7～3．1、3．0～2．3、2．2～1．6和1．5～0．7按产源和材质，细骨料可分普通河砂、山砂、海砂、人工破碎砂(石屑)和废渣砂等。

粗骨料分卵石、碎石、碎卵石、高炉重矿渣、碎砖、二次骨料(混凝土破碎物)及各种具有特殊功能的天然岩石(如安山岩、石英岩)或人工煅烧物(如耐火砖块、耐火粘土熟料)等。

按表观密度，骨料分普通骨料、轻骨料和重骨料(如重晶石)三种。

作用骨料在混凝土中所起的作用是：(1)骨料占混凝土总体积的70％～80％，在混凝土中形成坚强的骨架，可减小混凝土的收缩。

(2)改变混凝土的性能。

通过选用适当的骨料品种或骨料级配，可以配制出具有特殊功能的混凝土，如轻骨料混凝土、防辐射混凝土、耐热混凝土、防水混凝土等。

(3)良好的砂石级配还可节约混凝土中的水泥用量。

质量要求制备混凝土时应按下述指标和规定来控制骨料的质量。

普通混凝土用砂粒径为0．16～5．0mm的颗粒。

要求：(1)颗粒级配。

按筛分结果分为I、Ⅱ、Ⅲ三区(即粗砂区、中砂区、细砂区)，其分区标准如表1。

(2)含泥量及泥块含量如表2。

(3)用Na2SO4溶液法检验的坚固性指标，其值为5次循环后的重量损失，在寒冷地区处于潮湿状态下的混凝土不大于8％，其他条件下使用的混凝土不大于10％。

(4)云母含量不大于2％。

(5)轻物质含量不大于1％。

(6)硫化物及硫酸盐含量(以SO3计)不大于1％。

(7)有机物含量，按比色法试验，不深于标准色。

普通混凝土用碎石及卵石粒径大于5mm的石块颗粒。

要求：(1)颗粒级配。

按公称粒级分级(以mm计)，其中连续粒级有5～10、5～16、5～20、5～25、5～31．5、5～40等粒级；单粒级有10～20、16～31．5、20～40、31．5～63、40～80等粒级。

普通混凝土用细骨料（砂）的性质、质量标准、及其检测方法普通混凝土是由水泥、砂、石、水、外加剂和外掺料组成的。

混凝土的技术性质在很大程度上是由原材料的性质及其相对含量决定的，同时也与施工工艺（拌合、浇筑、养护等）有关。

因此，了解各原材料的性质、作用及其质量要求，对合理选择材料及其保证混凝土的质量至关重要。

砂、石在混凝土中起骨架作用，故称为骨料（集料）。

砂子填充石子的空隙，砂、石构成的坚硬骨架可拟制由于水泥浆硬化和水泥石干燥而产生的收缩。

混凝土中砂的作用是调节比例，使配合比最优，从而在少用水泥的情况下更好的发挥各种材料的作用。

一、混凝土用细集料（砂）基本类型及其性质粒径为0.15～4.75的集料为细集料（砂）。

砂按产源有天然砂或人工砂。

天然砂是岩石风化后所形成的大小不等，由不同矿物散粒组成的混合物，一般有海砂、山砂及河砂。

山砂的颗粒多具棱角，表面粗糙，与水泥黏结较好。

河砂的颗粒多呈圆形，表面光滑，与水泥的黏结较差。

因而在水泥用量相同的情况下，山砂拌制的混凝土流动性较差，但强度较高，而河砂则与之相反。

人工砂是由人工采集的块石加工而成的，棱角多，较洁净，但造价高。

工程中常选用河砂配制混凝土。

混合砂是由人工砂和天然砂按一定比例混合制成的砂，它执行人工砂的技术要求和检测方法。

把人工砂和天然砂相混合，可充分利用地方资源，降低机制砂的生产成本。

一般在当地缺乏天然砂源时，可采用人工砂或混合砂。

根据砂用途将其分为三类：Ⅰ类宜用于强度等级大于C60的混凝土；Ⅱ类宜用于强度等级C30—C60及抗冻、抗渗或其他要求的混凝土；Ⅲ类宜用于强度等级小于C30的混凝土（或建筑砂浆）。

二、混凝土用砂的质量标准砂的质量要求主要有以下几个方面：（一）细度模数和颗粒级配细度模数是表征天然砂粒径的粗细程度及类别的指标。

砂的粗细程度是指不同粒径的砂粒，混合在一起后的总体砂的粗细程度。

建筑用砂通常分为粗、中、细三个级别。

在相同质量条件下，细砂的总表面积较大，粗砂的总表面积较小。

细骨料表观密度试验(标准法)一、目的与适用范围用容量瓶法测定细骨料(天然砂、石屑、机制砂)表观密度。

二、仪具与材料1、天平：称量1 kg,感量1g。

2、容量瓶：500mL。

3、烘箱：能控温在105°C±5°C。

4、烧杯：500mL。

5、洁净水。

6、其它：干燥器、浅盘、铝制料勺、温度汁等。

三、试验准备将缩分至650g左右的试样在温度为105C+5C的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

四、试验步骤1、称取烘干的试样约300g，精确至1g(m),装入盛有半瓶洁净水的容量瓶中，摇动容量瓶，使试样充分搅动以排除气泡。

塞紧瓶塞。

2、在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其重量,精确至1g(m )。

13、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2C)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量，精确至1g(m)。

2注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过五、计算1、细骨料的表观密度P .S按下式计算(精确至10kg/m 3)。

r m 、-a x 1000(kg /m 3)17式中:m 。

一一烘干试样质量(g)；m 1—一瓶+试样+水总质量(g)； m 2—一瓶+水总质量(g)；a t ——水温对水相对密度修正系数，见下表。

六、数据记录以两次平行试验结果的算术平均值作为测定值，如两次结果之差 值大于20kg / m 3时，应重新取样进行试验。

普通混凝土配合比设计新规范一、术语、符号普通混凝土干表观密度为2000kg/m3～2800kg/m3的混凝土;在建工行业,普通混凝土简称混凝土,是指水泥混凝土干硬性混凝土拌合物坍落度小于10mm且须用维勃稠度s表示其稠度的混凝土;维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度,维勃稠度等级划分为5个;塑性混凝土拌合物坍落度为10mm～90mm的混凝土;流动性混凝土拌合物坍落度为100mm～150mm的混凝土;大流动性混凝土拌合物坍落度不低于160mm的混凝土;胶凝材料混凝土中水泥和矿物掺合料的总称;胶凝材料用量混凝土中水泥用量和矿物掺合料用量之和;水胶比混凝土中用水量与胶凝材料用量的质量比;代替水灰比胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受二、设计方法、步骤及相关规定基本参数1水胶比W/B；2每立方米砼用水量m w；3每立方米砼胶凝材料用量m b；4每立方米砼水泥用量m C；5每立方米砼矿物掺合料用量m f；6砂率βS：砂与骨料总量的重量比；7每立方米砼砂用量m S；8每立方米砼石用量m g;理论配合比计算配合比的设计与计算基本步骤：✓混凝土配制强度的确定；✓计算水胶比；✓确定每立方米混凝土用水量；✓计算每立方米混凝土胶凝材料、矿物掺合料和水泥用量；✓确定混凝土砂率；✓计算粗骨料和细骨料用量;1混凝土配制强度的确定✧ 混凝土配制强度应按下列规定确定：当混凝土设计强度等级小于C60时,配制强度应按下式确定：σ645.1,0,+≥k cu cu f f 1式中：0,cu f ——混凝土配制强度MPa ；k cu f ,——混凝土立方体抗压强度标准值,这里取混凝土的设计强度等级值MPa ；σ——混凝土强度标准差MPa;当设计强度等级不小于C60时,配制强度应按下式确定：k cu cu f f ,0,15.1≥ 2✧ 混凝土强度标准差应按下列规定确定：有近1～3个月同品种、同等级混凝土强度资料,且试件组数不小于30,其混凝土强度标准差时 ≥ 30组数据按式3统计计算：1122,-⋅-=∑=n m n fni fcui cu σ 3式中：i cu f ,——第i 组试件强度MPa ；2fcu m ——n 组试件的强度平均值MPa ； n ——试件组数;对于强度等级不大于C30的混凝土,当混凝土强度标准差计算值不小于时,按式3计算结果取值；当混凝土强度标准差计算值小于时,应取;对于强度等级大于C30且小于C60的混凝土,当混凝土强度标准差计算值不小于时,应按式3的计算结果取值；当混凝土强度标准差计算值小于时,应取;当没有近期的同一品种、同一强度等级混凝土强度资料时,其强度标准差σ可按下表取值;表1 标准差σ取值MPa2水胶比确定当混凝土强度等级小于C60时,混凝土水胶比宜按下式计算：bb a cu ba f f f B W ααα+=0, 4式中：B W ——混凝土水胶比； a α、b α——回归系数,按表2取值；b f ——胶凝材料28d 胶砂抗压强度MPa,可以实测；也可按照式5计算确定;表2 回归系数a α、b α取值表当胶凝材料28d 胶砂抗压强度值b f 无实测值时,可按下式计算：ce s f b f f γγ= 5式中：f γ、s γ——粉煤灰影响系数和粒化高炉矿渣粉影响系数,按表3选用；ce f ——水泥28d 胶砂抗压强度MPa,可以实测；也可按照式6计算确定;表3 粉煤灰影响系数f γ和粒化高炉矿渣粉影响系数s γ注：1.采用Ⅰ级、Ⅱ级粉煤灰宜取上限值；2.采用S75级粒化高炉矿渣粉宜取下限值,采用S95级粒化高炉矿渣粉宜取上限值,采用S105级粒化高炉矿渣粉可取上限值加；3.当超出表中的掺量时,粉煤灰和粒化高炉矿渣粉影响系数经试验确定 当水泥28d 胶砂抗压强度ce f 无实测值时,可按下式计算：g ce c ce f f ,γ= 6式中：c γ——水泥强度等级值的富余系数,可按实际统计资料确定,也可按表4选用；g ce f ,——水泥强度等级值MPa;表4 水泥强度等级值的富余系数c γ耐久性验证：混凝土的最大水胶比应符合混凝土结构设计规范GB50010-2010的规定;控制水胶比是保证耐久性的重要手段,水胶比是配比设计的首要参数混凝土结构设计规范对不同环境条件的混凝土最大水胶比作了规定;表5 结构混凝土材料水胶比基本要求注：处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂,并可采用括号中的有关参数;混凝土结构暴露的环境类别按表6进行划分;表6 混凝土结构的环境类别混凝土的最小胶凝材料用量应符合表7的规定,配制C15及其以下强度等级的混凝土,可不受表7的限制;在满足最大水胶比条件下,最小胶凝材料用量是满足混凝土施工性能和掺加矿物掺和料后满足混凝土耐久性的胶凝材料用量表7 最小胶凝材料用量3用水量确定每立方米干硬性或塑性混凝土的用水量m应符合下列规定：w1混凝土水胶比在范围时,可以按表8、9选取；2混凝土水胶比小于时,可通过试验确定;表8 干硬性混凝土的用水量kg/m 3表9 塑性混凝土的用水量kg/m 3注：1.本表用水量系采用中砂时的取值;采用细砂时,每立方米混凝土用水量可以增加5kg-10kg ；采用粗砂时,可减少5kg-10kg ； 2.掺用矿物掺合料和外加剂时,用水量应相应调整; 4胶凝材料用量确定每立方米混凝土的胶凝材料用量0b m 应按式7计算,并应进行试拌调整,在拌合物性能满足的情况下,取经济合理的胶凝材料用量;BW m m w b 07 式中：0b m ——计算配合比每立方米混凝土中胶凝材料用量kg/m 3；0w m ——计算配合比每立方米混凝土中用水量kg/m 3；B W ——水胶比;5砂率确定砂率s β应根据骨料的技术性质、混凝土拌合物性能和施工要求,参考既有历史资料确定;当缺乏砂率的历史资料时,混凝土砂率的确定应符合下列规定： 1坍落度小于10mm 的混凝土,其砂率应经试验确定；2坍落度为10mm-60mm 的混凝土,其砂率可根据粗骨料品种、最大公称粒径及水胶比按照表7选取；3坍落度大于60mm 的混凝土,其砂率可经经验确定,也可在表10的基础上,按坍落度每增大20mm 、砂率增大1%的幅度予以调整;表10 混凝土的砂率%注：1.本表数值系中砂的选用砂率,对细砂或粗砂,可相应的减少或增加； 2.采用人工砂配制混凝土时,砂率可以适当增加； 3.只用一个单粒级粗骨料配制混凝土时,砂率应适当增大; 6粗、细骨料用量确定当采用质量法计算混凝土配合比时,粗、细骨料用量应按式8计算,砂率按式9计算;cp w s g b m m m m m =+++0000 8%100⨯+=sogo sos m m m β 9式中：0b m ——计算配合比每立方米混凝土中胶凝材料用量kg/m 3；0w m ——计算配合比每立方米混凝土中用水量kg/m 3； 0g m ——计算配合比每立方米混凝土中粗骨料用量kg/m 3；0s m ——计算配合比每立方米混凝土中细骨料用量kg/m 3；s β——砂率；cp m ——每立方米混凝土拌合物的假定质量kg,可取2350kg/m 3-2450 kg/m 3;当采用体积法计算混凝土配合比时,粗、细骨料用量按式10、11计算;101.00=++++αρρρρww ss gg bb m m m m 10%100⨯+=sogo sos m m m β 11式中：b ρ——胶凝材料密度kg/m 3；仅采用水泥作为胶凝材料时,便为水泥密度；g ρ——粗骨料的表观密度kg/m 3；s ρ——细骨料的表观密度kg/m 3；w ρ——水的密度kg/m 3,可取1000 kg/m 3；α——混凝土的含气量百分数,在不使用引气剂或引气型外加剂时,α可取1;混凝土配合比的试配、调整与确定1配合比的试配混凝土试配应采用强制式拌和机进行搅拌,搅拌方法与施工采用方法相同； 实验室成型条件符合国家标准相关规定；每盘混凝土试配的最小搅拌量应符合表11的规定,并不应小于搅拌机公称容量的1/4且不应大于搅拌机公称容量;表11 混凝土试配的最小搅拌量在计算配合比的基础上进行试拌;计算水胶比应该保持不变,并应通过调整配合比其他参数使得混凝土拌合物性能符合设计和施工要求,然后修正计算配合比,提出试拌配合比;在试拌配合比的基础上进行混凝土强度试验,并符合下列规定：1应采用三个不同的配合比,其中一个应为上述确定的试拌配合比,另外两个配合比的水胶比宜比试拌配合比分别增加和减少,用水量应与试拌配合比相同,砂率可适当增加和减少1%；2进行混凝土强度试验时,拌合物性能应符合设计和施工要求；3进行混凝土强度试验时,每个配合比应至少制作一组试件,并标准养护至28d或设计规定龄期进行试压;2配合比的调整与确定根据得出的各组砼强度结果,绘制强度和胶水比的线性关系图或插值法确定略大于砼配制强度f相对应的胶水比数值;cu0,或者选三个或多个强度中的一个所对应的胶水比,该强度大等于配制强度;在试拌配合比的基础上,用水量m应按试拌配合比中的单位用水量,并根据制作强度w试件时测得的坍落度或维勃稠度进行适当调整;胶凝材料用量b m 应以用水量乘以确定的胶水比计算得出；粗骨料g m 和细骨料s m 用量应按试拌配合比中砂率,根据用水量及胶凝材料用量进行调整；混凝土拌合物表观密度和配合比校正系数的计算应符合下列规定： 1配合比调整后的混凝土拌合物的表观密度应按下式计算：w s g b c c m m m m +++=,ρ 12式中：c c ,ρ——混凝土拌合物的表观密度计算值kg/m 3；b m ——每立方米混凝土的水泥用量kg/m 3； g m ——每立方米混凝土的粗骨料用量kg/m 3；s m ——每立方米混凝土的细骨料用量kg/m 3； w m ——每立方米混凝土的用水量kg/m 3；混凝土配合比校正系数按下式计算：cc tc ,,ρρδ=13 式中：δ——混凝土配合比校正系数；t c ,ρ——混凝土拌合物的表观密度实测值kg/m 3;当混凝土拌合物表观密度实测值与计算值之差的绝对值不超过计算值的2%时,配合比保持不变；当二者之差超过2%时,应将配合比中每项材料用量均乘以校正系数δ;施工配合比当工地所采用砂的含水量为s W ,石子的含水量为g W 时,将上述配合比换算为施工配合比,每立方米中各种材料的用量为：胶凝材料： b bm m ='细骨料： )1('s s s W m m +⨯=粗骨料： )1('g g g W m m +⨯=水： )('g g s s w w W m W m m m ⨯+⨯-=三、参考资料1.普通混凝土配合比设计规程JGJ 55-2011,人民交通出版社；2.混凝土结构设计规范GB 50010-2010,人民交通出版社;四、计算示例设计资料1设计要求非寒冷地区露天环境下某桥梁工程桥墩用钢筋混凝土,混凝土设计强度等级C30,施工要求坍落度为35-50mm;2组成材料水泥：普通硅酸盐水泥级,密度为3/3100m kg c =ρ； 砂：中砂,表观密度3/2600m kg s =ρ；碎石：最大粒径40mm,表观密度3/2650m kg g =ρ； 水：自来水;设计要求1确定理论计算配合比；2经试拌坍落度为10mm,采取措施：增加5%水泥浆,工作性满足要求;请确定试拌配合比34某施工现场砂子的含水率为s W =2%,碎石含水率为g W =1%,请确定施工配合比设计计算步骤1：理论配合比计算 1混凝土配制强度的确定混凝土设计强度等级为C30,查表得到混凝土强度标准差为σ=,混凝土的配制强度为：225.380.5645.130645.1,0,=⨯+=+≥σk cu cu f f MPa2水胶比确定水泥强度等级为5.32,=g ce f MPa,查表得到富余系数为,那么水泥28d 胶砂抗压强度：4.365.3212.1,=⨯==g ce c ce f f γ MPa本次设计采用水泥作为唯一的胶凝材料,因此,0.1=f γ、0.1=s γ; 胶凝材料28d 胶砂抗压强度值b f 为：4.36==ce s f b f f γγ MPa由于粗骨料为碎石,因此查表得到a α=,b α=； 混凝土水胶比宜按下式计算：该结构所处环境类别为二a,其最大水胶比为;因此,计算所得的水胶比满足混凝土耐久性的要求;3用水量确定混凝土拌合物施工要求坍落度为35-50mm,碎石最大粒径为40mm,因此查表得到单位用水量为：0w m =175kg/m 34胶凝材料用量确定根据水胶比46.0=B W ,0w m =175kg/m 3,计算得到水泥用量为：0c m =380 kg/m 3根据耐久性要求,二a 环境下的钢筋混凝土结构最小水泥用量为280 kg/m 3;本次计算所得的水泥用量满足结构耐久性要求;5砂率确定由碎石最大粒径40mm,水胶比,可得： 对应于水胶比时,砂率s β=； 对应于水胶比时,砂率s β=； 由水胶比,通过线性内插可知：s β=+5.29)40.046.0(40.050.05.295.32+-⨯--=6粗、细骨料用量确定 采用体积法进行配合比计算：101.00=++++αρρρρww ss gg bb m m m m 10%100⨯+=sogo sos m m m β 11联立方程组求解可得：0g m =1253kg/m 3so m =571 kg/m 3按体积法计算所得混凝土计算配合比为：0b m ：0w m ：0s m ：0g m =380：175：571:1253 以水泥质量为1表示其他材料用量为：0b m ：0w m ：0s m ：0g m =1::: 步骤2：试拌配合比计算按计算配合比试拌混凝土拌合物,各种材料用量为： 水泥：380=； 水：175=； 砂：571=； 碎石：1253=；采取措施：增加5%水泥浆,那么： 水泥：3801+5%=； 水：1751+5%=； 砂：571=； 碎石：1253=； 进行试拌配合比换算： 水泥体积：3100=; 水体积：1000=; 砂体积：2600=； 碎石体积：2650=； 拌合物总体积：+++=配置1m 3混凝土拌合物所需材料比例为：0b m ：0w m ：0s m ：0g m =1/: 1/: 1/: 1/=405:187:580:1273上述比例即为试拌配合比; 步骤3：设计配合比计算 1强度检验以计算水胶比为基础,采用水灰比、、进行强度检验,基准用水量187kg/m 3保持不变,相应调整砂、碎石用量,拌制三组混凝土拌合物并成型试件,水灰比、的两种配合比坍落度均符合要求;与三个水灰比相对应的28d 抗压强度实测结果分别为：、 MPa 、 MPa;绘制灰水比与抗压强度曲线,如下：得到对应于混凝土配置强度225.380.5645.130645.1,0,=⨯+=+≥σk cu cu f f MPa 的灰水比为：;因此水灰比为; 2设计配合比确定按强度试验结果修正混凝土配合比,各种材料用量为： 单位用水量保持为拌合配合比用水量：187kg/m 3; 单位水泥用量为：187/=416 kg/m 3;砂、碎石按体积法计算得到,砂用量为： 碎石用量为： 3设计配合比的调整 步骤4：施工配合比计算。

细骨料检测作业指导书一、适用范围本细那么适用于一样工业及民用建筑和构筑物中一般混凝土用砂及公路工程用集料的质量检测。

检测项目包括细集料的细度模数、表观密度、堆积密度、紧密密度、含泥量、泥块含量、含水率、吸水率、有机物含量、轻物质含量、氯离子含量、牢固性、云母含量、石粉含量、硫化物和硫酸盐含量、碱集料反映的测定。

二、编制依据1．《建设用砂》GB/T14684-20202.《铁路混凝土工程施工质量验收标准》TB10424-20203.《铁路混凝土用骨料碱活性实验方式快速砂浆棒法》TB/三、采纳的仪器设备一、各检测项目序号如下表所示:２、各检测项目采纳要紧仪器设备如下表所示:四、分类与规格4. 1 分类砂按产源分为天然砂、人工砂两类：4. 2 规格砂按细度模数分为粗、中、细三种规格，其细度模数分别为：粗：中：细：3 类别砂按技术要求分为I类、Ⅱ类、Ⅲ类五、技术要求细骨料应选用级配合理、质地均匀牢固、吸水率低、间隙率小的干净天然中粗河砂，也可选用专门机组生产的人工砂，不得利用海砂。

细骨料的颗粒级配（累计筛余百分数）应符合规定。

有超出分界限，但超出总量不该大于5%。

细骨料的砂浆棒膨胀率宜小于%。

当细骨料的砂浆棒膨胀率大于等于%且小于%时，除混凝土的碱含量应知足表6.3.2的规定外，还应采取掺加矿物搀和料等抑制碱—骨料反映的技术方法，并经实验证明抑制有效。

当细骨料的砂浆棒膨胀率为%及以上时，不得利用。

关于梁体、轨道板和轨枕等重要结构，细骨料的砂浆棒膨胀率应小于%。

细骨料不得具有碱—碳酸盐反映活性。

细骨料的碱活性应按TB/T2922进行查验,第一对骨料的矿物组成和类型进行查验，当无碱—碳酸盐反映活性时，应采纳砂浆棒法查验碱—硅酸反映活性。

细骨料的其它技术要求应符合规定。

细骨料技术要求注：1 冻融破坏环境下，细骨料的含泥量应不大于%。

2当砂中含有颗粒状的硫酸盐或硫化物杂质时，应进行专门查验，确认能知足混凝土耐久性要求时，方能采纳。

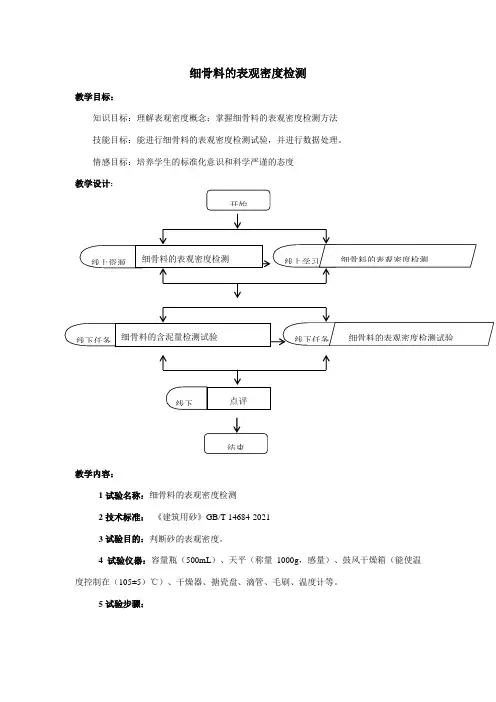

细骨料的表观密度检测教学目标：知识目标：理解表观密度概念；掌握细骨料的表观密度检测方法技能目标：能进行细骨料的表观密度检测试验，并进行数据处理。

情感目标：培养学生的标准化意识和科学严谨的态度教学设计：开始教学内容：1试验名称：细骨料的表观密度检测2技术标准：《建筑用砂》GB/T 14684-20213试验目的：判断砂的表观密度。

4试验仪器：容量瓶（500mL）、天平（称量1000g，感量）、鼓风干燥箱（能使温度控制在（105±5）℃）、干燥器、搪瓷盘、滴管、毛刷、温度计等。

5试验步骤：①试样按规定取样，并将试样缩分至660g ，放在干燥箱中于（105±5）℃下烘干至恒量，待冷至室温后，分成大致相等的两份备用。

②称取上述试样300g ，精确至，将试样装入容量瓶，注入冷开水至接近500mL 的刻度处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h ，然后用滴管小心加水至容量瓶颈刻500mL 刻度线处，塞紧瓶塞，擦干瓶外水分，称其质量，精确至1g 。

③将瓶内水和试样全部倒出，洗净容量瓶，再向瓶内注水至瓶颈500mL 刻度线处，擦干瓶外水分，称其质量，精确至1g 。

试验时试验室温度应在15℃～25℃。

6试验结果计算与评定：砂的表观密度按下式计算，精确至10g/m 3；水ραρ⨯--+=)(12000t G G G G式中：——砂的表观密度，g/m 3； ——水的密度，1000 g/m 3； ——烘干试样的质量，g ；——试样、水及容量瓶的总质量，g ； ——水及容量瓶的总质量，g ；t α——水温对表观密度影响的修正系数（见表4-18）。

表4-18 不同水温对砂的表观密度影响的修正系数表观密度取两次试验结果的算术平均值，精确至10g/m 3；如两次试验结果之差大于2021g/m 3，须重新试验。

教学考核：完成混凝土细骨料表观密度检测试验，并得出试验结论。

砂的表观密度试验记录实验结论：。

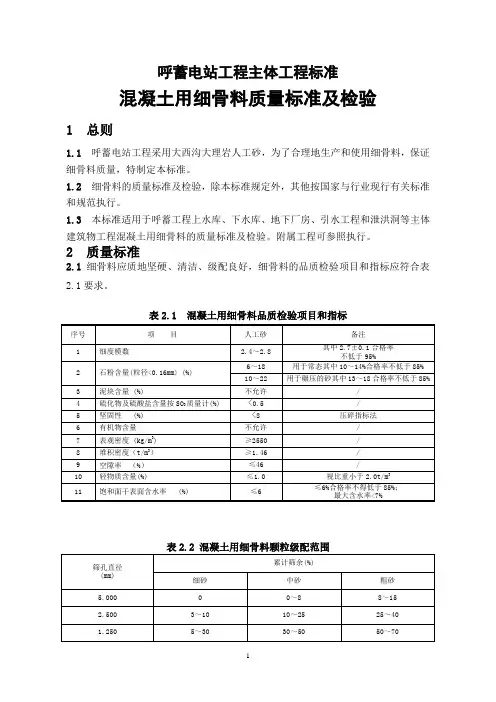

呼蓄电站工程主体工程标准混凝土用细骨料质量标准及检验1 总则1.1呼蓄电站工程采用大西沟大理岩人工砂，为了合理地生产和使用细骨料，保证细骨料质量，特制定本标准。

1.2 细骨料的质量标准及检验，除本标准规定外，其他按国家与行业现行有关标准和规范执行。

1.3 本标准适用于呼蓄工程上水库、下水库、地下厂房、引水工程和泄洪洞等主体建筑物工程混凝土用细骨料的质量标准及检验。

附属工程可参照执行。

2 质量标准2.1细骨料应质地坚硬、清洁、级配良好，细骨料的品质检验项目和指标应符合表2.1要求。

表2.1 混凝土用细骨料品质检验项目和指标3 细骨料的加工与检验3.1细骨料的取料场或料源必须符合设计规定。

扩、增新料场（源）时，应经工程设计单位与呼蓄工程相关部门批准。

3.2 细骨料的开采、加工、运输、堆放设施与所采用的设备特性应符合设计要求。

细骨料成品应按同类别堆放，并有良好的防混、防分离、防石粉流失、防污染措施与排水设施3.3人工砂的生产质量检验应每班（8小时）对不同设备制砂的出机质量与经混合为成品砂的入仓质量进行一次抽样检验。

检验项目为颗粒级配、细度模数、石粉含量。

不同设备制砂的出机质量控制值由制砂单位内定，但混合后的成品砂必需符合本标准的规定。

抽样点为不同设备制砂出料胶带输送机及混合成品砂的入仓皮带输送机处。

3.4细骨料成品的出厂检验按每400m3～500m3或600t～800t为一供货批作检验（数量不足一供货批时，按一批计），每批检验项目为颗粒级配、细度模数、石粉含量与含水率。

3.5按照质量标准规定的全部项目检验每月1～2次。

抽样点为成品砂料仓或出料廊道胶带输送机处。

3.6成品骨料的堆放、储存、运输应符合下列规定：1.堆放场地应有良好的排水设施，必要时设遮阳防雨棚。

2.细骨料仓与仓之间应设置不透水隔墙等有效措施，防止生产仓砂中的水流向脱水砂仓和脱完水等待转运砂仓，同时应避免泥土和其它杂物混入骨料中。

3.储料仓除有足够的容积外，还应维持不小于6m的堆料厚度。

轻骨料混凝土用轻粗骨料、轻细骨料（或普通砂）和水泥配制而成的混凝土，其干表观密度不大于1950kg/m3，称为轻骨料混凝土。

当粗细骨料均为轻骨料时，称为全轻混凝土；当细骨料为普通砂时，称砂轻混凝土。

（一）轻骨料的种类及技术性质（1）轻骨料的种类。

凡是骨料粒径为5mm以上，堆积密度小于1000kg/m 3的轻质骨料，称为轻粗骨料。

粒径小于5mm，堆积密度小于1200kg/m3的轻质骨料，称为轻细骨料。

轻骨料按来源不同分为三类：①天然轻骨料（如浮石、火山渣及轻砂等）；②工业废料轻骨料（如粉煤灰陶粒、膨胀矿渣、自燃煤矸石等）；③人造轻骨料（如膨胀珍珠岩、页岩陶粒、粘土陶粒等）。

（2）轻骨料的技术性质。

轻骨料的技术性质主要有松堆密度、强度、颗粒级配和吸水率等，此外，还有耐久性、体积安定性、有害成分含量等。

1.松堆密度：轻骨料的表现密度直接影响所配制的轻骨料混凝土的表观密度和性能，轻粗骨料按松堆密度划分为8个等级：300、400、500、600、700、800、900、1000kg/m3。

轻砂的松堆密度为410～1200kg/m 3。

2.强度：轻粗骨料的强度，通常采用“筒压法”测定其筒压强度。

筒压强度是间接反映轻骨料颗粒强度的一项指标，对相同品种的轻骨料，筒压强度与堆积密度常呈线性关系。

但筒压强度不能反映轻骨料在混凝土中的真实强度，因此，技术规程中还规定采用强度标号来评定轻粗骨料的强度。

“筒压法”和强度标号测试方法可参考有关规范。

3.吸水率：轻骨料的吸水率一般都比普通砂石料大，因此将显著影响混凝土拌合物的和易性、水胶比和强度的发展。

在设计轻骨料混凝土配合比时，必须根据轻骨料的一小时吸水率计算附加用水量。

国家标准中关于轻骨料一小时吸水率的规定是：轻砂和天然轻粗骨料吸水率不作规定，其他轻粗骨料的吸水率不应大于22%。

4.最大粒径与颗粒级配：保温及结构保温轻骨料混凝土用的轻骨料，其最大粒径不宜大于40mm。

结构轻骨料混凝土的轻骨料不宜大于20mm。

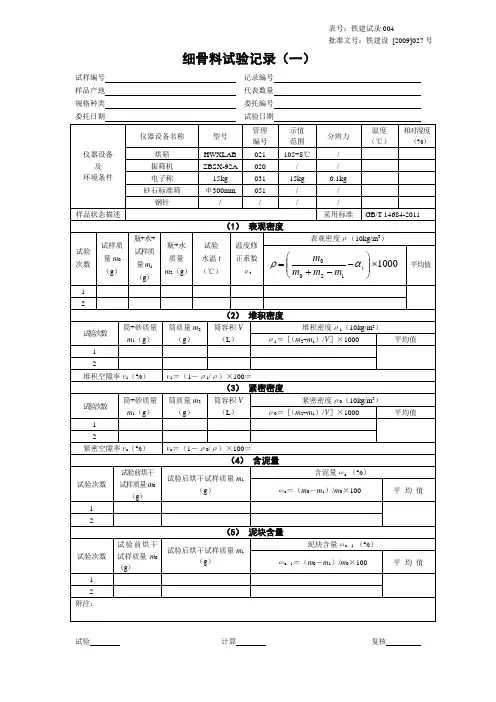

试样编号记录编号
样品产地代表数量
规格种类委托编号
委托日期试验日期
试验计算复核
试样编号记录编号
样品产地代表数量
规格种类委托编号
委托日期试验日期
试验计算复核
试样编号记录编号
样品产地代表数量
规格种类委托编号
委托日期试验日期
试验计算复核
试样编号记录编号
样品产地代表数量
规格种类委托编号
委托日期试验日期
试验计算复核
试样编号记录编号
样品产地代表数量
规格种类委托编号
委托日期试验日期
试验计算复核
粗骨料试验记录（三）
试样编号 记录编号
样品产地 代表数量 规格种类 委托编号 委托日期 试验日期
试验 计算 复核 表号：铁建试录010
批准文号：铁建设 [2009]027号。

试验检测试题（粗细骨料试验）一、填空题（15题）1、当粗骨料最大粒径为50mm时，水泥混凝土抗压强度试件尺寸应为200×200×200mm的立方体。

2、在水泥混凝土配合比设计中，砂率是依据设计水灰比和骨料最大粒径和种类来确定的。

3、称取堆积密度为1600kg/m3的干碎石600g，浸水24小时后称其水中质量为381g，则该碎石的表观密度为2.74g/cm3，空隙率为41.6%（ρ取1）。

w4、配制混凝土时需采用最佳砂率，这样可在水灰比及水泥用量一定情况下，获得最大的坍落度值，或者在坍落度值一定的条件下，水泥用量最少。

5、砂率是指混凝土集料中砂子的质量占砂石总质量的百分率。

6、当砂筛分时，含泥量超过5%时，应先将试样水洗，然后烘干至恒重，再进行筛分。

7、筛分过程中注意控制质量损失，筛后散失不得超过筛前的试样总质量的1%。

8、粗、细骨料的表观密度、堆积密度、紧密密度的计算结果均精确至10kg/m³。

9、砂的细度模数A1、A2、A3、A4、A5、A6分别为4.75mm、2.36mm、1.18mm、600μm、 300μm、150μm筛的累计筛余百分率。

10、砂的细度模数以两次试验结果的算术平均值作为测定值，精确至0.1%。

当两次试验所得的细度模数之差大于0.20时，应重新取试样进行试验。

11、有机物含量试验当两种溶液的颜色接近时，则应将该试样倒入烧杯中放在温度为60-70 ℃的水浴锅中加热2-3h，然后再与标准溶液比色。

12、依据TB10424标准，粗骨料进场常规检验项目有颗粒级配、压碎指标、针片状含量、含泥量、泥块含量、紧密空隙率。

13、粗骨料选择时应考虑混凝土的保护层厚度和钢筋间距。

不宜超过保护层的2/3，腐蚀严重条件不宜超过1/2，且不得超过钢筋最小间距的3/4。

14、配制C50及以上的混凝土时，粗骨料最大粒径不应大于25mm。

15、细骨料的坚固性用硫酸钠溶液循环浸泡法检验，试样需要经过5次循环。

试验检测试题（粗细骨料试验）一、填空题（15题）1、当粗骨料最大粒径为50mm时，水泥混凝土抗压强度试件尺寸应为200×200×200mm的立方体。

2、在水泥混凝土配合比设计中，砂率是依据设计水灰比和骨料最大粒径和种类来确定的。

3、称取堆积密度为1600kg/m3的干碎石600g，浸水24小时后称其水中质量为381g，则该碎石的表观密度为2.74g/cm3，空隙率为41.6%（ρ取1）。

w4、配制混凝土时需采用最佳砂率，这样可在水灰比及水泥用量一定情况下，获得最大的坍落度值，或者在坍落度值一定的条件下，水泥用量最少。

5、砂率是指混凝土集料中砂子的质量占砂石总质量的百分率。

6、当砂筛分时，含泥量超过5%时，应先将试样水洗，然后烘干至恒重，再进行筛分。

7、筛分过程中注意控制质量损失，筛后散失不得超过筛前的试样总质量的1%。

8、粗、细骨料的表观密度、堆积密度、紧密密度的计算结果均精确至10kg/m³。

9、砂的细度模数A1、A2、A3、A4、A5、A6分别为4.75mm、2.36mm、1.18mm、600μm、 300μm、150μm筛的累计筛余百分率。

10、砂的细度模数以两次试验结果的算术平均值作为测定值，精确至0.1%。

当两次试验所得的细度模数之差大于0.20时，应重新取试样进行试验。

11、有机物含量试验当两种溶液的颜色接近时，则应将该试样倒入烧杯中放在温度为60-70 ℃的水浴锅中加热2-3h，然后再与标准溶液比色。

12、依据TB10424标准，粗骨料进场常规检验项目有颗粒级配、压碎指标、针片状含量、含泥量、泥块含量、紧密空隙率。

13、粗骨料选择时应考虑混凝土的保护层厚度和钢筋间距。

不宜超过保护层的2/3，腐蚀严重条件不宜超过1/2，且不得超过钢筋最小间距的3/4。

14、配制C50及以上的混凝土时，粗骨料最大粒径不应大于25mm。

15、细骨料的坚固性用硫酸钠溶液循环浸泡法检验，试样需要经过5次循环。

基本规定一：混凝土配合比设计应满足混凝土配置强度,拌合物性能,力学性能,长期性能和耐久性能的设计要求。

混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081、和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。

二：混凝土配合比设计应采用工程实际使用的原材料；配合比设计所采用的细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。

三：混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。

四：除配制C15及其以下强度等级的混凝土外，混凝土的最小胶凝材料用量应符合以下表的规定。

时，钢筋混凝土中矿物掺合料最大掺量宜符合下表的规定，备注：1采用其他通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料2复合掺合料各组分的掺量不宜超过单掺时的最大掺量3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定预应力钢筋混凝土中矿物掺合料最大掺量宜符合下表的规定掺合料2复合掺合料各组分的掺量不宜超过单掺时的最大掺量。

3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5%。

采用掺量大于30%d C类粉煤灰的混凝土应以实际使用的水泥和粉煤灰掺量进行安定性检验其测试方法应符合现行行业标准《水运工程混凝土试验规程》JTJ270中混凝土拌合物中氯离子含量的快速测定方法的规定。

七、长期处于潮湿或水位变动的寒冷和严寒环境以及盐冻环境的混凝土应掺用引气剂。

引气剂掺量应根据混凝土含气量要求经试验确定，混凝土含气量应符合下表的规定，最大不宜超过7.0%。

备注：含气量为气体占混凝土体积的百分比八、对于有预防混凝土碱骨料反应设计要求的工程，宜掺用适宜粉煤灰或其他矿物掺合料，混凝土中最大碱含量不应大于3.0Kg/m³;对于矿物掺合料碱含量，粉煤灰碱含量可取实测值的1/6，粒化高炉矿渣粉碱含量可取实测值的1/2.混凝土配制强度的确定一、混凝土配制强度应按下列规定确定：1、当混凝土的设计强度小于C60时，配制强度应按下式计算：fcu,o≥fcu,k+1.645δf cu,o—混凝土配制强度（MPa）f cu,k—混凝土立方体抗压强度标准值，这里取混凝土的设计强度等级值（MPa）δ—混凝土强度标准差（MPa）2、当设计强度等级不小于C60时，配制强度应按下式计算fcu,o≥1.15fcu,k二、混凝土强度标准差应按照下列规定确定：1当具有近1个月到3个月的同一品种、同一强度等级混凝土的强度资料时，且试件组数不小于30时，其混凝土强度标准差δ应按下式计算：δ＝√∑δ—混凝土强度标准差；fcu,I —第i组的试件强度（MPa）m fcu —n组试件的强度平均值（MPa）n —试件组数。

混凝土细骨料密度
混凝土细骨料密度是指混凝土中细骨料的密度，通常用来衡量混凝土的质量和性能。

细骨料是指粒径在0.16~5.0mm 之间的骨料，按照制取方式，可以分为天然骨料和人造骨料。

在混凝土中，细骨料起着填充粗骨料之间的空隙、提高混凝土流动性和节约水泥等作用。

一般来说，混凝土细骨料的密度应大于2500kg/m3，松散堆积密度应大于1350kg/m3。

细骨料的密度可用表观密度来表示，即细骨料在自然状态下的密度。

表观密度可以通过测量细骨料的体积和质量来计算，例如将细骨料装入一个已知体积的容器中，然后称重，最后计算出密度。

此外，也可以通过实验方法测量，例如采用比重瓶法、浸水称重法等。

混凝土细骨料的密度对于混凝土的质量和性能有着重要的影响。

一般来说，细骨料的密度越高，混凝土的强度、耐磨性、抗渗性等性能就越好。

因此，在选择混凝土细骨料时，应选择密度较高的材料。

同时，在使用过程中也要注意保持混凝土的密实性和稳定性。
