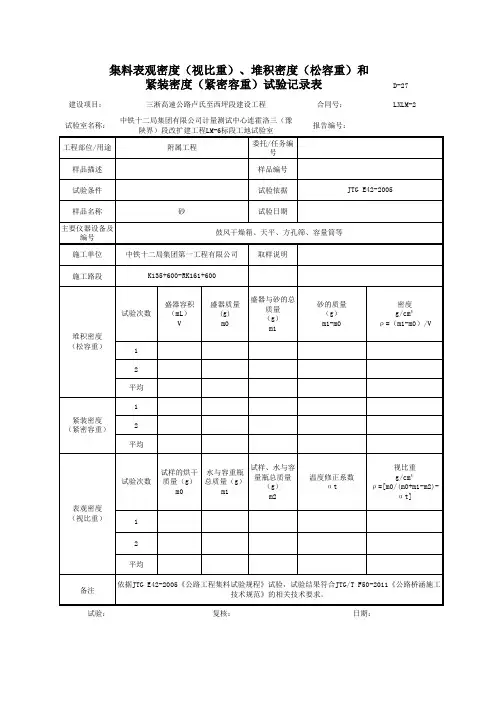

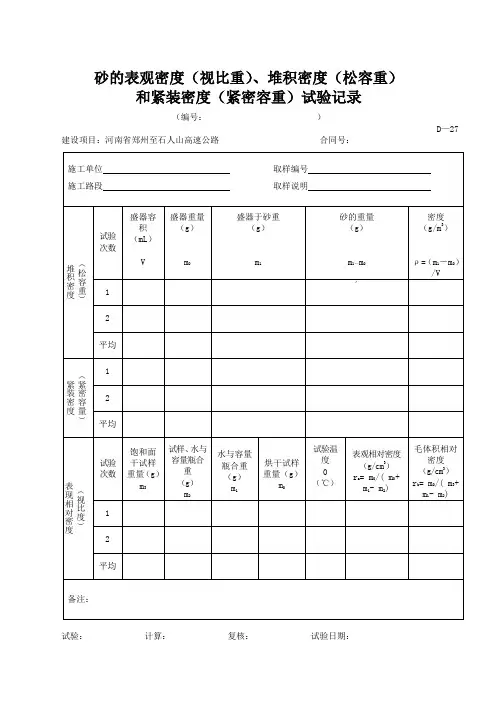

细集料表观密度、堆积密度试验记录表

细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0009试验： 复核： 试验（技术）负责人：
河北
省公
路
工程
质量监督站监制
河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0010
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0011河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0012河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0013河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0014河北
省公路工程质量监督站监制。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

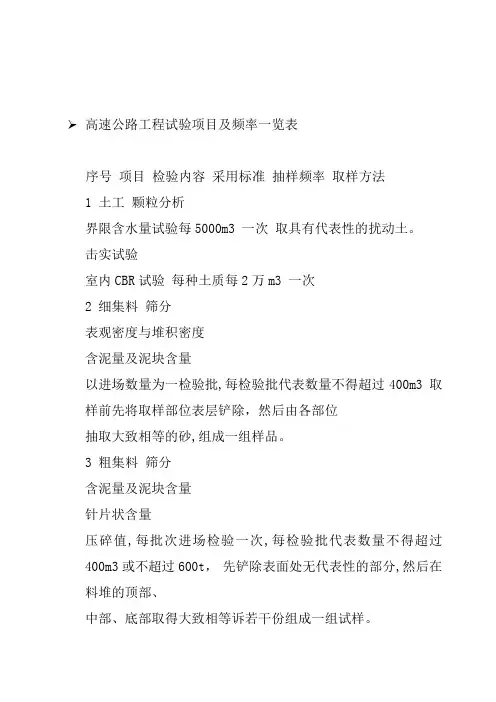

➢高速公路工程试验项目及频率一览表序号项目检验内容采用标准抽样频率取样方法1 土工颗粒分析界限含水量试验每5000m3 一次取具有代表性的扰动土。

击实试验室内CBR试验每种土质每2万m3 一次2 细集料筛分表观密度与堆积密度含泥量及泥块含量以进场数量为一检验批,每检验批代表数量不得超过400m3 取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂,组成一组样品。

3 粗集料筛分含泥量及泥块含量针片状含量压碎值,每批次进场检验一次,每检验批代表数量不得超过400m3或不超过600t，先铲除表面处无代表性的部分,然后在料堆的顶部、中部、底部取得大致相等诉若干份组成一组试样。

表观密度与堆积密度洛杉矶磨耗值磨光值必要时做4 水泥细度标准稠度用水量凝结时间安定性每批次进场检验一次,每检验批代表数量不得超过200t，散装500t。

从20个以上的不同部分取等量样品作为一组试样，样品总量至少12kg。

5 粉煤灰细度需水量比烧失量、三氧化硫含水量抗压强度比,每批次进场检验一次，每检验批代表数量不得超过200t。

从每批中任抽10袋，每袋取试样不少于1kg，混拌均匀后按四分法取样两份，一份试验，一份封存留样，每份重量大于3kg。

高速公路工程试验项目及频率一览表序号项目检验内容采用标准抽样频率取样方法6 焊接钢筋闪光对焊拉伸闪光对焊弯曲以300个同接头型式、同钢筋级别的接头作为一批。

从不同部位随机取样，闪光对焊取6根，搭接焊取3根。

7 钢筋原材外观拉伸冷弯每批次进场检验一次，每检验批代表数量不得超过60t。

取拉伸试样2根，长度不少于（230+5d）mm，取冷弯试样2根长度不少于（150+5d）mm。

8 钢绞线外观机械力学性能机械力学性能试验：每批次进场检验一次，每检验批代表数量不得超过60t。

松驰试验：同一生产厂家每一种规格或型号检验一次。

任选3盘，每盘取一根做拉伸、一根做松驰，每根长度应大于70cm。

9 锚板夹片外观硬度静载试验,每批次进场检验一次，每检验批代表数量不得超过100套。

1 目的与适用范围测定砂自然状态下堆积密度、紧装密度及空隙率。

2 仪具与材料(1)台秤：称量5kg，感量5g。

(2)容量筒：金属制，圆筒形，内径08mm，净高109mm，筒壁厚2mm，筒底厚5mm，容积约最早为1L。

(3)标准漏斗(见图T70331-1)。

(4)烘箱：能控温在105℃土5℃。

(5)其它：小勺、直尺、浅盘等。

3 试验准备3.1 试样制备：用浅盘装来样约5kg，在温度为105℃±5℃的烘箱中烘干至恒重，取出并冷却至室温，分成大致相等的两份备用。

注：试样烘干后如有结块，应在试验前先予捏碎。

3.2 容量筒容积的校正方法：以温度为20℃±5℃的洁净水装满容量筒，用玻璃板沿筒口滑移，使其紧贴水面，玻璃板与水面之间不得有空隙。

擦干筒外壁水分，然后称量，用式（T0331-1）计算筒的容积V。

（T0331—1）式中：V——容量筒的容积(mL)；m1′——容量筒和玻璃板总质量(g)m2′_______容量筒、玻璃板和水总质量(g)。

4 试验步骤4.1 堆积密度：将试样装入漏斗中，打开底部的活动门，将砂流人容量筒中，也可直接用小勺向容量筒中装试样，但漏斗出料口或料勺距容量筒筒口均应为50mm左右，试样装满并超出容量筒筒口后，用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称取质量(m1)。

4.2 紧装密度：取试样1份，分两层装入容量筒。

装完一层后，在筒底垫放一根直径为10mm的钢筋，将筒按住，左右交替颠击地面各25下，然后再装入第二层。

第二层装满后用同样方法颠实(但筒底所垫钢筋的方向应与第一层放置方向垂直)。

两层装完并颠实后，添加试样超出容量筒筒口，然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其质量(m2)。

5 计算5.1 堆积密度及紧装密度分别按式(T0331-2)和式(T0331-3)计算至小数点后3位。

（T0331-2）（T0331-3）式中：ρ——砂的堆积密度g/cm3)ρ′——砂的紧装密度（g/cm3） m o——容量筒的质量(g)；m1——容量筒和堆积砂的总质量(g)；m2——容量筒和紧装砂的总质量(g)；V——容量筒容积(mL)。

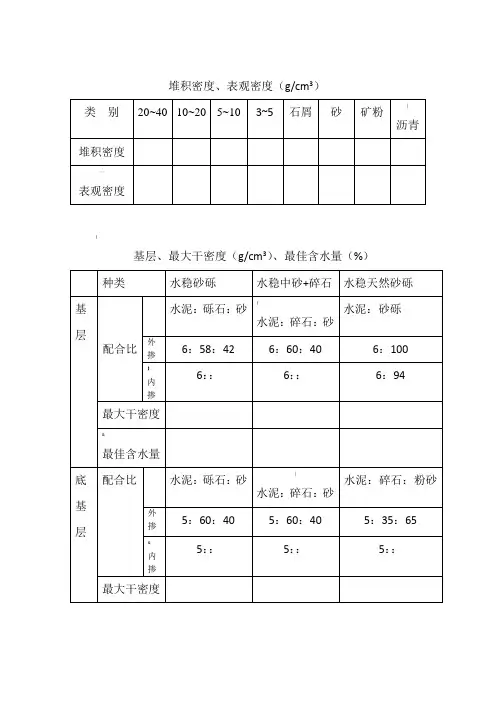

堆积密度、表观密度（g/cm3）(基层、最大干密度（g/cm3）、最佳含水量（%）土的最大干密度（g/cm3）、最佳含水量（%）风化砂的最大干密度（g/cm3）、最佳含水量（%）一、击实试验测出料的本身含水量：8%试样重：（湿土重）3000*（1+8%）=3240 kg加水：10% 12% 14% 16%3000*（10%-8%）=60 ml干土* 含水量之差二、液塑限试验？特黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粉砂：液限：w L= 塑限：w P= 塑性指数：I P=黑粘土：液限：w L= 塑限：w P= 塑性指数：I P=黑粉砂：液限：w L= 塑限：w P= 塑性指数：I P=三、:四、基层无侧限成型：已知：混合料配合比（外掺）水泥6%；碎石60%；中砂40%（内掺）水泥6%；碎石%；中砂%最大干密度：cm3最佳含水量：%料的本身含水量：%试件体积：V=2651（兀R2*15）最大干密度P d= （最大干密度*要求压实度97%）混合料总量：6172（V* P d）水泥：370（6172*6%）中砂：2321（6172*%）碎石：3481（6172*%）…水：185 {6172*（%%）五、弯沉值A*2*（10/）=A*已知弯沉值：黄河（10t）中湿：254 干燥：200东风（）中湿：186 干燥：146（中湿：254÷=186）六、计算工程量：1、沥青面层：马歇尔标准密度：T/m3 （kg/cm3）整个工程量：)沥青砼(体积) = 长9628m * 宽11m * 高总重量= 体积* ：T/m3矿料总重= 总重量- 总重量* %(沥青用量)各矿料米数(m3)20~40 (40%)碎石方数= 矿料总重* 40%÷(密度)10~20 ………..2、石灰土：4%石灰土、6%水泥综合稳定土长* 宽* 高* 压实度体积：100m * * * % = 181 m3密度：T/m3 = （kg/cm3）^总质量：181 * = 330 T石灰重：330 * 4% = 吨水泥重：330 * 6% = 19吨19000kg ÷50kg = 380袋3、桥涵工程量：已知：盖板涵一侧墙身：* * = 18m3砂密度：1540 kg/cm3 碎石密度：1560 kg/cm3每立方米砼配合比（kg）水泥：砂：碎石：水= 372：611：1242：175求：该墙身所用种料的方数：水泥：18 m3*372=6696 kg中砂：18 m3*611=10998 kg 10998÷1540= m3碎石：18 m3*1242=22356 kg 22356÷1560= m3水：18 m3*175=3150 kg4、涵底标高：左侧上游、右侧下游、涵底标高、左右侧涵长、纵坡%左侧涵底标高：+ * % =右侧涵底标高：- * % =七、钢筋：直径：28mm 长度：480mm（10d+200mm）标距：280mm 截面积mm2：mm2（兀R2= m2 ）屈服：233 屈服点：380（233÷m2）尾数取0或5极限：336 拉伸强度：545（336÷m2）断后标距：353 伸长率：26% {353 -（280÷280）}弯心直径：84（3 * d）弯曲角度：1800单面搭接焊：10d+200 mm 双面搭接焊：5d+200 mm单面搭接焊：5d+l h mm双面搭接焊：8d+ l h mm。

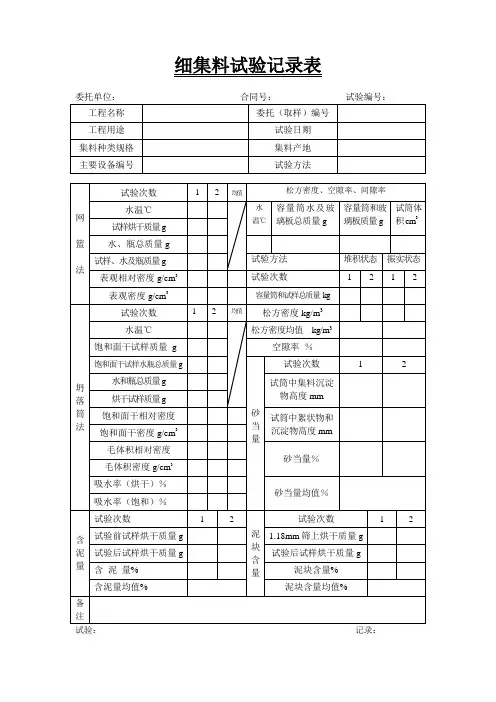

12.1 细集料试验1.细集料表观密度试验（容量瓶法）1）试验目的用容量瓶法测定细集料（天然砂、石屑、机制砂）在23℃时对水的表观相对密度和表观密度，以鉴定细集料的品质，同时亦为水泥混凝土和沥青混合料的配合比设计提供原始数据。

本方法适用于含有少量大于2.36mm 部分的细集料。

2）试验仪具（1）托盘天平：称量1kg ，感量1g 。

（2）容量瓶：500mL 。

（3）烘箱：能控温在105℃±5℃。

（4）烧杯：500mL 。

（5）洁净水。

（6）其它：干燥器、浅盘、铝制料勺、温度计等。

3）试验方法（1）将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒量，并在干燥器中冷却至室温，分成两份备用。

（2）称取烘干的试样300g （0m ），装入盛有半瓶洁净水的容量瓶中。

（3）摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量（2m ）。

（4）倒出瓶中的水和试样，将瓶内外表面洗净，再向瓶中注入同样温度的洁净水（温差不超过2℃）至瓶颈刻度线。

塞紧瓶塞，擦干瓶外水分，称其总质量（1m ）。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温度差不得超过1℃。

4）结果计算及精度要求细集料的表观相对密度按式（12.1）计算，精确至小数点后三位。

2100m m m m a -+=γ （12.1）式中：a γ——细集料的表观相对密度，无量纲；0m ——试样的烘干质量，g ；1m ——水和容量瓶的总质量，g ； 2m ——试样、水和容量瓶的总质量，g 。

细集料的表观密度按式（12.2）计算，精确至小数点后三位。

T a a ργρ⨯=或w T a a ραγρ⨯-=)( （12.2）式中：a ρ——细集料的表观密度，g/cm 3；T α、T ρ、w ρ——意义同前，T ρ取值参见表12.1。
