细集料表观密度试验容量瓶法

细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0009试验： 复核： 试验（技术）负责人：
河北
省公
路
工程
质量监督站监制
河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0010
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0011河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0012河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0013河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0014河北
省公路工程质量监督站监制。

细集料表观密度试验作业指导书
执行标准：SL352-2006
一、目的和适用范围
测定砂的表观相对密度和表观密度。

二、仪器设备
1、天平：1000g，精度1g；容量瓶：500ml；温度计：0-50
2、烘箱：控温在105℃±5℃；烧杯：500ml
3、蒸馏水、干燥器、浅盘、料斗
三、试验操作
1、按四分缩法将试样缩分，取试样650g左右，在烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

3、摇转容量瓶，使试样在水中充分搅动，以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总量（m1）。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。

四、结果分析
1、细集料的表观密度按下式计算，精确至小数点后3
位。

P a=m0/（V2-V1）
式中：P a——细集料的表观密度
m0——试样的烘干质量（g）
V2——比重瓶中水的原有体积（ml）
V1——倒入试样后水和试样的体积（终读数）（ml）
2、细集料的表观相对密度按下式计算：
r a=P0 / P T
式中：r a——细集料对水的表观相对密度，无量钢
P T——水在试验温度时的密度
3、以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.1g/cm3时，应重新取样进行试验。

4、高速公路、一级公路密度不小于2.50t/cm3，其它等级公路不小于2.45t/cm3。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

细集料表观密度细集料表观密度规范二、细集料表观密度检测实施细则（一）国标1、检验依据1.1《建筑用砂》（GB/T14684-xx）。

2、质量要求2.1 产品标准2.1.1《建筑用砂》（GB/T14684-xx）；2.1.2《混凝土用机制砂质量标准及检验方法》（DB50/5017-xx）。

2.2 技术要求2.2.1 表观密度大于2500kg/m3。

3、适用范围3.1 适用于检测天然砂和人工砂的表观密度，即其体积（包括内部封闭孔隙与实体积之和）的烘干质量。

4 主要仪器设备4.1 天平：称量1000g，分度值1g； 4.2 容量瓶：500ml；4.3 鼓风烘箱：能使温度控制在105±5℃； 4.4 干燥器、搪瓷盘、滴管、毛刷等。

5 检测前的准备5.1检测设备必须经过送检和自检合格5.2 用四分法将样品缩分至约660g作为表观密度检测的试样，并将试样放在烘箱中烘干至恒重，冷却至室温。

5.3样品数量：每个样品检2份试样。

6 操作步骤6.1 称取试样300g（G0），精确至1g。

将试样装入容量瓶，加入冷开水，接近500mL刻度处停止加水。

6.2 用手摇转容量瓶，使试样在水中充分搅动以排出气泡，紧塞瓶塞，静置24h左右。

然后用滴管加水至500mL刻度处，再塞紧瓶塞，擦干瓶外水分，称其重量G1，精确至1g。

6.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注水（与第6.1条冷开水相比，水温相差不超过2℃，并在15℃~25℃范围内）至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其重量G2，精确至1g。

7 数据处理7.1 表观密度?0按下式计算，精确至10kg/m3： ?0?(G0)??水G0?G2?G1式中：G0—试样的烘干质量（g）； G1—试样、水及容量瓶总质量（g）； G2—水及容量瓶总质量（g）; ?水—水的密度,1000 kg/m3。

7.2 取两次试验结果的算术平均值作为试验结果，精确至10kg/m3。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

实验一 细集料的表观密度试验（容量瓶法）【试验目的】用容量瓶法测定细集料（天然砂、石屑、机制砂）在一定温度下的表观密度。

本方法适用于含有少量大于2.36mm 部分的细集料。

【试验原理】表观密度是指在规定条件（105℃~110℃的烘箱内烘至恒量）下，烘干集料矿质实体包括闭口孔隙在内的表观单位体积质量。

测定集料表观体积时，需将已知质量的干燥集料浸水，使其开口孔隙吸饱水，然后称出饱水后集料在水中的质量，两者之差即为集料的包括闭口孔隙在内的集料表观体积(V s +V n )，如图1所示。

ρa =m sV s +V n式中：ρa 集料的表观密度，g cm 3⁄；m s 集料矿质实体的质量，g ； V s 集料矿质实体的体积，cm 3；V n集料矿质实体中闭口孔隙的体积，cm 3。

【主要试验仪具】称量1kg 、感量1g 的天平，500mL 的容量瓶，能使温度控制在105℃±5℃范围的烘箱，另有干燥器、浅盘、料勺、温度计和500mL 烧杯。

【试验方法】(1) 试样准备将缩分至650g 左右的试样在105℃~110℃的烘箱内烘至恒量，并在干燥器内冷却至室温，分成两份备用。

(2) 试验步骤① 称取烘干的试样300g (m 0)，装入盛有半瓶蒸馏水的容量瓶中。

② 摆转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h 左右，然后用滴管向瓶内添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m 2)。

③ 倒出瓶中的水和试样，将瓶的内外洗净，再向瓶中注入温差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外的水分，称其总质量(m 1)。

图1 集料组成的质量与体积关系示意图注：在砂的表观密度试验过程中应测量并控制水的温度，试验中的各项称量可以在15~25℃的温度范围内进行。

从试样加水静置的最后2h起至试验结束，其温差不应超过2℃。

【实验数据记录】m0(g)m1(g)m2(g)第一次试验300.0663.8838.4第二次试验644.0843.7表1细集料的表观密度试验数据记录表【结果计算】细集料的表观密度计算公式为：ρa=(m0m0+m1−m2−αT)×ρw式中：ρa细集料的表观密度，g cm3⁄；m0试样的烘干质量，g；m1水和容量瓶总质量，g；m2试样、水和容量瓶总质量，g；ρw水在4℃时的密度值，1g cm3⁄；αT试验时水温对水相对密度影响的修正系数，按照表2取0.002。

细集料表观密度试验(容量瓶法)1 目的与适用范围测定砂的表观相对密度和表观密度。

2 仪具与材料2.1 天平：称量1kg，感量不大于1g。

2.2 容量瓶：500mL。

2.3 烘箱：能控温在105±5摄氏度。

2.4 烧杯：500mL。

2.5 蒸馏水。

2.6 其它：干燥器、浅盘、铝制料勺、温度计等；3 试验准备将缩分至650g左右的试样在湿度为105±5摄氏度的烘箱中烘干至恒重，并在干燥内冷却至室温，分成两份备用。

4 试验步骤4.1 称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

4.2 摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。

4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2摄氏度的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m2)。

注：在砂的表观密度试验过程中应测量并控制水的湿度，试验的各项称量可以在15~25摄氏度的温度范围内进行。

但从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2摄氏度。

5 计算5.1 砂的表观相对密度按式(1)计算至小数点后3位。

γa=m0(m0+m1-m2)式中：γa--砂的表观相对密度，无量纲；m0--试样的烘干质量，g；m1--水及容量瓶总质量，g; m2--试样、水及容量瓶总质量，g。

5.2 表观密度ρa按式(2)计算，准确至小数点后3位。

ρa=γa*ρT或ρa=(γa-αt)*ρw 式中：ρa--砂的表观密度，g/cm3；ρw--水在4摄氏度时的密度，1000kg/m3；αt--试验时的水温对水的密度影响的修正系数，按表1取用；ρT--试验温度T时水的密度，按表1取用，g/cm3。

不同水温时水的密度ρT及水温修正系数αT表1以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm3时，应重新取样进行试验。

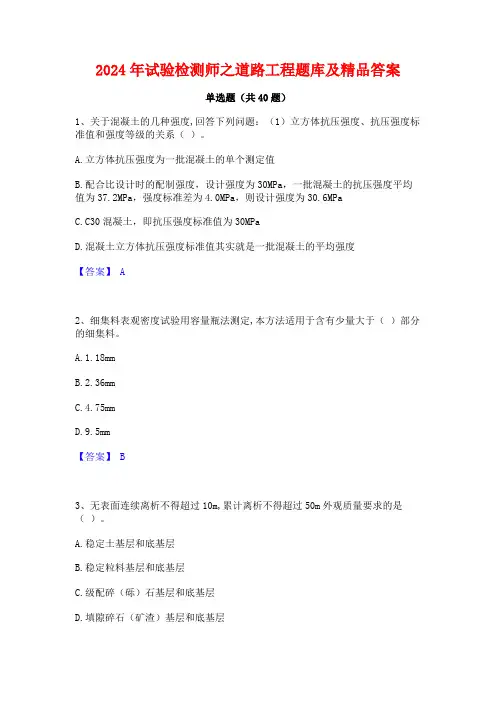

2024年试验检测师之道路工程题库及精品答案单选题（共40题）1、关于混凝土的几种强度,回答下列问题：（1）立方体抗压强度、抗压强度标准值和强度等级的关系（）。

A.立方体抗压强度为一批混凝土的单个测定值B.配合比设计时的配制强度，设计强度为30MPa，一批混凝土的抗压强度平均值为37.2MPa，强度标准差为4.0MPa，则设计强度为30.6MPaC.C30混凝土，即抗压强度标准值为30MPaD.混凝土立方体抗压强度标准值其实就是一批混凝土的平均强度【答案】 A2、细集料表观密度试验用容量瓶法测定,本方法适用于含有少量大于（）部分的细集料。

A.1.18mmB.2.36mmC.4.75mmD.9.5mm【答案】 B3、无表面连续离析不得超过10m,累计离析不得超过50m外观质量要求的是（）。

A.稳定土基层和底基层B.稳定粒料基层和底基层C.级配碎（砾）石基层和底基层D.填隙碎石（矿渣）基层和底基层【答案】 A4、混凝土排水管安装基本要求中,管节接头处流水面高度差不得大于（）。

A.3mmB.4mmC.5mmD.6mm【答案】 C5、以下关于矿粉热安定性试验的描述不正确的是()。

A.称取矿粉100g，装入蒸发皿或坩埚中，摊开B.将盛有矿粉的蒸发皿或坩埚置于煤气炉或电炉火源上加热，将温度计插入矿粉中，一边搅拌，一边测量温度，加热到200℃，关闭火源C.将矿粉在室温中放置冷却，观察其颜色的变化D.若矿粉加热后颜色发生变化，判断该矿粉热安定性检验合格【答案】 D6、无机结合料稳定材料弯拉强度试验步骤包括：①将试件安放在试架上,荷载方向与试件成型时的压力方向一致,上下压块应位于试件三分点位置。

②试件取出后,用湿毛巾覆盖并及时进行试验,在试件中部量出其宽度和高度。

③根据试验材料的类型和工程经验,选择合适量程的测力计和试验机。

球形支座涂上机油,使球形支座能够灵活转动,并安放在上压块上。

在上下压块的左右两个半圆形压头上涂上机油.④在梁跨中安放位移传感器,均匀、连续加载直至试件破坏。

细骨料表观密度试验方法
（适用于内蒙古自治区建设工程）
1、称取烘干的试样300g（m0），装入盛有半瓶冷开水的容器瓶中。

2、摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h；然后用滴管加水至瓶颈刻度线平齐，再塞紧瓶塞，擦干容量瓶外壁的水分，称其质量（m1）
3、倒出容量瓶中的水和试样，将瓶的内外壁洗净，再向瓶内加入与本条文第2款水温相差不超过2℃的冷开水至瓶颈刻度线。

塞紧瓶塞，擦干容量瓶外壁水分，称质量（m2）.
注在砂观密度实验过程中应量并控制水的温度，试验的各项称量可在15-25℃的温度范围内进行，从试样加水静置到最后24小时起直至试验结束，其温度相差不应超过2℃
4、表观密度（标准法）应按公式P=｛m0／（m0 +m2–m1）-
a t｝×1000
式中 p—表观密度（kg/m3）
m0—试样的烘干质量(g)
m1-试样、水及容量瓶总质量(g)
m2-水及容量瓶总质量(g)
a t-水温对砂的表观密度影响的修正系数
以两次试验结果的算术平均值作为测定值。

当两次结果之差大于20 kg/m3时，应重新取样进行试验。
