细集料表观密度试验容量瓶法试验

细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0009试验： 复核： 试验（技术）负责人：
河北
省公
路
工程
质量监督站监制
河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0010
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0011河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0012河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0013河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0014河北
省公路工程质量监督站监制。

细集料表观密度试验作业指导书
执行标准：SL352-2006
一、目的和适用范围
测定砂的表观相对密度和表观密度。

二、仪器设备
1、天平：1000g，精度1g；容量瓶：500ml；温度计：0-50
2、烘箱：控温在105℃±5℃；烧杯：500ml
3、蒸馏水、干燥器、浅盘、料斗
三、试验操作
1、按四分缩法将试样缩分，取试样650g左右，在烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

3、摇转容量瓶，使试样在水中充分搅动，以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总量（m1）。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m2）。

四、结果分析
1、细集料的表观密度按下式计算，精确至小数点后3
位。

P a=m0/（V2-V1）
式中：P a——细集料的表观密度
m0——试样的烘干质量（g）
V2——比重瓶中水的原有体积（ml）
V1——倒入试样后水和试样的体积（终读数）（ml）
2、细集料的表观相对密度按下式计算：
r a=P0 / P T
式中：r a——细集料对水的表观相对密度，无量钢
P T——水在试验温度时的密度
3、以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.1g/cm3时，应重新取样进行试验。

4、高速公路、一级公路密度不小于2.50t/cm3，其它等级公路不小于2.45t/cm3。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

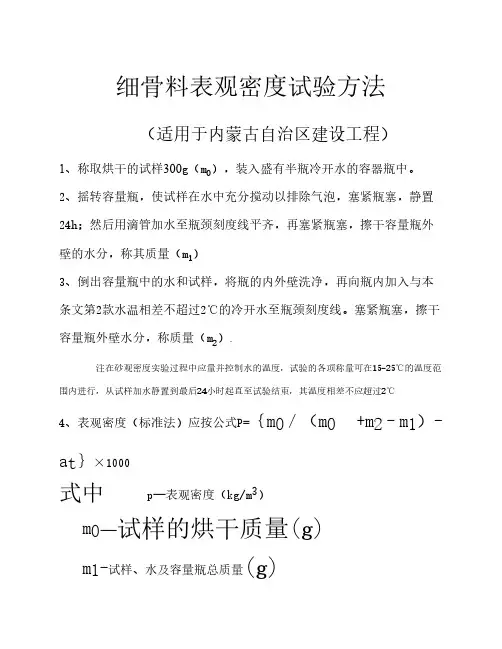

细骨料表观密度试验方法
（适用于内蒙古自治区建设工程）
1、称取烘干的试样300g（m0），装入盛有半瓶冷开水的容器瓶中。

2、摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h；然后用滴管加水至瓶颈刻度线平齐，再塞紧瓶塞，擦干容量瓶外壁的水分，称其质量（m1）
3、倒出容量瓶中的水和试样，将瓶的内外壁洗净，再向瓶内加入与本条文第2款水温相差不超过2℃的冷开水至瓶颈刻度线。

塞紧瓶塞，擦干容量瓶外壁水分，称质量（m2）.
注在砂观密度实验过程中应量并控制水的温度，试验的各项称量可在15-25℃的温度范围内进行，从试样加水静置到最后24小时起直至试验结束，其温度相差不应超过2℃
4、表观密度（标准法）应按公式P=｛m0／（m0 +m2–m1）-
a t｝×1000
式中 p—表观密度（kg/m3）
m0—试样的烘干质量(g)
m1-试样、水及容量瓶总质量(g)
m2-水及容量瓶总质量(g)
a t-水温对砂的表观密度影响的修正系数
以两次试验结果的算术平均值作为测定值。

当两次结果之差大于20 kg/m3时，应重新取样进行试验。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

实验一 细集料的表观密度试验（容量瓶法）【试验目的】用容量瓶法测定细集料（天然砂、石屑、机制砂）在一定温度下的表观密度。

本方法适用于含有少量大于2.36mm 部分的细集料。

【试验原理】表观密度是指在规定条件（105℃~110℃的烘箱内烘至恒量）下，烘干集料矿质实体包括闭口孔隙在内的表观单位体积质量。

测定集料表观体积时，需将已知质量的干燥集料浸水，使其开口孔隙吸饱水，然后称出饱水后集料在水中的质量，两者之差即为集料的包括闭口孔隙在内的集料表观体积(V s +V n )，如图1所示。

ρa =m sV s +V n式中：ρa 集料的表观密度，g cm 3⁄；m s 集料矿质实体的质量，g ； V s 集料矿质实体的体积，cm 3；V n集料矿质实体中闭口孔隙的体积，cm 3。

【主要试验仪具】称量1kg 、感量1g 的天平，500mL 的容量瓶，能使温度控制在105℃±5℃范围的烘箱，另有干燥器、浅盘、料勺、温度计和500mL 烧杯。

【试验方法】(1) 试样准备将缩分至650g 左右的试样在105℃~110℃的烘箱内烘至恒量，并在干燥器内冷却至室温，分成两份备用。

(2) 试验步骤① 称取烘干的试样300g (m 0)，装入盛有半瓶蒸馏水的容量瓶中。

② 摆转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h 左右，然后用滴管向瓶内添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m 2)。

③ 倒出瓶中的水和试样，将瓶的内外洗净，再向瓶中注入温差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外的水分，称其总质量(m 1)。

图1 集料组成的质量与体积关系示意图注：在砂的表观密度试验过程中应测量并控制水的温度，试验中的各项称量可以在15~25℃的温度范围内进行。

从试样加水静置的最后2h起至试验结束，其温差不应超过2℃。

【实验数据记录】m0(g)m1(g)m2(g)第一次试验300.0663.8838.4第二次试验644.0843.7表1细集料的表观密度试验数据记录表【结果计算】细集料的表观密度计算公式为：ρa=(m0m0+m1−m2−αT)×ρw式中：ρa细集料的表观密度，g cm3⁄；m0试样的烘干质量，g；m1水和容量瓶总质量，g；m2试样、水和容量瓶总质量，g；ρw水在4℃时的密度值，1g cm3⁄；αT试验时水温对水相对密度影响的修正系数，按照表2取0.002。

细集料表观密度试验(容量瓶法)1 目的与适用范围测定砂的表观相对密度和表观密度。

2 仪具与材料2.1 天平：称量1kg，感量不大于1g。

2.2 容量瓶：500mL。

2.3 烘箱：能控温在105±5摄氏度。

2.4 烧杯：500mL。

2.5 蒸馏水。

2.6 其它：干燥器、浅盘、铝制料勺、温度计等；3 试验准备将缩分至650g左右的试样在湿度为105±5摄氏度的烘箱中烘干至恒重，并在干燥内冷却至室温，分成两份备用。

4 试验步骤4.1 称取烘干的试样约300g(m0)，装入盛有半瓶蒸馏水的容量瓶中。

4.2 摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。

4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入与上水温相差不超过2摄氏度的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m2)。

注：在砂的表观密度试验过程中应测量并控制水的湿度，试验的各项称量可以在15~25摄氏度的温度范围内进行。

但从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2摄氏度。

5 计算5.1 砂的表观相对密度按式(1)计算至小数点后3位。

γa=m0(m0+m1-m2)式中：γa--砂的表观相对密度，无量纲；m0--试样的烘干质量，g；m1--水及容量瓶总质量，g; m2--试样、水及容量瓶总质量，g。

5.2 表观密度ρa按式(2)计算，准确至小数点后3位。

ρa=γa*ρT或ρa=(γa-αt)*ρw 式中：ρa--砂的表观密度，g/cm3；ρw--水在4摄氏度时的密度，1000kg/m3；αt--试验时的水温对水的密度影响的修正系数，按表1取用；ρT--试验温度T时水的密度，按表1取用，g/cm3。

不同水温时水的密度ρT及水温修正系数αT表1以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm3时，应重新取样进行试验。

2.试验仪器——容量瓶（500mL）说明两点：浸泡24h ，目的是让试样充分吸水，排除气泡，即开口孔隙中充满水，所以测的是表观密度；（2）称量水+试样+容量瓶的总质量和称量水+容量瓶的总质量时，严格保证水面的弯液面下缘与瓶颈刻度线齐平。

第四节细集料试验检测（1）表观相对密度计算公式采用水的密度计算： 采用水温修正系数计算：2.仪器设备——饱和面干试模4.试验步骤说明：纯粹的容量瓶只能测定细集料的表观密度，试验过程中只有3个质量数据。

而增加一个坍落筒，可以人工制造细集料的饱和面干状态，试验过程中则有4个质量数据，即增加了饱和面干试样质量的计算既可以算出表观密度，又可以算出毛体积密度第四节细集料试验检测用坍落筒制造饱和面干试样称取饱和面干试样约300g （m 3）称水+容量瓶+试样总质量（m 2）称水+容量瓶总质量（m 1）倒出试样烘干，称重（m 0）（1）（2）（3）（4）说明：第一个公式，即表观密度计算公式与容量瓶法完全一样，就是容量瓶法。

本试验由于增加了试样的饱和面干状态的试样，才有了后面计算公式，即表干密度、毛体积密度以及吸水率。

致，否则会影响装填的紧密效果，即密度。

、细集料含泥量试验（筛洗法）（1）本方法仅用于测定天然砂中泥和粘土的含量。

本方法不适用于人工砂、成分较多的细集料。

（2）对于天然砂，可以把所有做是泥。

国标《建设用砂》和《公路工程沥青路面施工技术规范》都是这样规定的。

细集料试验检测（5）计算公式在，即细集料的洁净程度。

试验结束，统计加入亚甲蓝溶液总量5.计算（2）机械振荡器：使试筒产生横向的直4.试验步骤第四节细集料试验检测冲洗液加入试筒100mm刻度线120g试样加入试筒冲洗液冲洗并灌注380mm刻度线静置20min测量絮状物高度h1和沉淀物高度h2计算砂当量SE=h2÷h15.计算与读数示意图土的级配要求：集料规格要求：集料规格要求：级配类型和级配曲线矿质混合料组成设计•在矿料颗粒分布的整个区间里，从中间剔除一个或连续几个粒级，形成一种不连续的级配间断级配第五节矿质混合料组成设计第五节矿质混合料组成设计（2）图解法①绘制坐标框图。
