GPS静态测量手簿记录

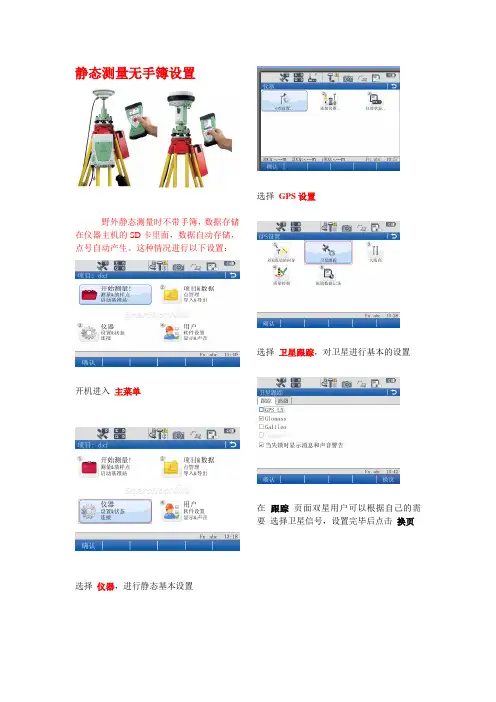

静态测量无手簿设置
野外静态测量时不带手簿，数据存储在仪器主机的SD 卡里面，数据自动存储，点号自动产生。

这种情况进行以下设置：
开机进入 主菜单
选择 仪器，进行静态基本设置
选择 GPS 设置
选择 卫星跟踪，对卫星进行基本的设置
在 跟踪 页面双星用户可以根据自己的需要 选择卫星信号，设置完毕后点击 换页
在高级页面，根据需要设置截止角、DOP 限值、L2C跟踪和卫星健康状况。

设置完毕后，点击确定，卫星跟踪设置完成
再次进入仪器菜单
选择GPS设置
选择原始数据记录
设置记录数据到：GS接收机，则设置
记录数据开始于：开机之后，设置
记录数据：静态，根据需要设置速率，数据类型可以设置MDB。

设置完成后点击确定退到主菜单。

如果没有特殊需要，以上只需设置一次，以后每次测量无需再次设置再次进入仪器菜单
如果是GS10分体机，天线选择AS10三脚架，如果是GS15一体机，选择GS15三脚架或者GS15脚架缩短
把仪器和手簿连接起来，如下
选仪器
选连接仪器
选所有其他连接
如上图光标位置，按编辑键
选择电缆或蓝牙连接
如果选择电缆，按确定键即可
如果选择蓝牙，如下图
按搜寻，搜索到仪器后，选择对应的仪器号码，按确定键，等待连接，连接号以后手簿和主机上的蓝牙灯变成蓝色。

这样，静态测量设置完成。

野外测量不需要带手簿，在测量点安置好仪器，将SD卡插入仪器中，直接按主机电源键开机，当获得可用解时即可开始原始数据记录，此时存储LED绿色闪烁，到时候直接按主机电源键关机即可。

注意：这种测量方式野外必须记录仪器高，仪器SN号码，数据采集的开始和结束时间，测量点号。

GPS静态控制测量外业操作指南GＰS控制测量外业作业要求及技术指南⼀:外业观测作业⼈员操作内容安置接收机天线(严格对中整平、定向、量取仪器⾼)、设置接收机中得参数(如观测模式、截⽌⾼度⾓、与采样间隔等;如不设参数,接收机⼀般就采⽤缺省值),以及开机、关机等⼯作,其她⼯作由接收机⾃动完成。

⼆:操作流程:【选点与埋⽯——ＧPＳ接收机得检查——观测⽅案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集得测区内及周边现有平⾯与⾼程控制点以及测区地形图等,依据项⽬任务书或合同书以及相关规范得要求在图上进⾏设计,标绘处计划设站得区域。

1.1选点得基本要求基本要符合规范(全球定位系统GＰS测量规范GB/Ｔ18３１4－200９)得相关要求:A）测站四周视野开阔,⾼度⾓15°以上不允许存在成⽚得障碍物B）远离⼤功率⽆线电发射源,以免损坏接收机天线,⾼压电线50⽶⾄少,⼤功率⽆线发射源⾄少20０⽶。

C）测站远离房屋、围墙、⼴告牌、⼭坡及⼤⾯积平静⽔⾯(湖泊、池塘)等信号反射物,以免出现严重得多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护得地⽅,并尽可能顾及交通条件。

1.2选点作业A）测量⼈员应按照在图上选择得初步位置以及对点位得基本要求,在实地最终选定点位,并做好相应得标记、B）利⽤旧点时,应对旧点得稳定性、可靠性与完好性进⾏检查,符合要求时⽅可利⽤。

C）点名以该点位所在地命名,⽆法区分时,可在点名后加注(⼀)、(⼆)、D）新旧点重合时,应沿⽤旧点名,⼀般不应更改。

E）选点⼯作完成后,应按规范要求得形式绘制GPS⽹选点图,可以⽤相机或⼿机拍照⽚。

提交得资料:①点之记②GPS⽹选点图1、3 埋⽯C、D、E及GPS点在满⾜标⽯稳定、易于长期保存得前提下,均可根据具体情况选⽤、提交得资料:标⽯建造得照⽚2.仪器得验检:2。

1 ⼀般视检GPＳ接收机及其天线得外观就是否良好,就是否有挤压摩擦造成得伤痕,仪器、天线等设备得型号就是否正确、各种零部件及附件、配件等就是否齐全完好,就是否与主体匹配。

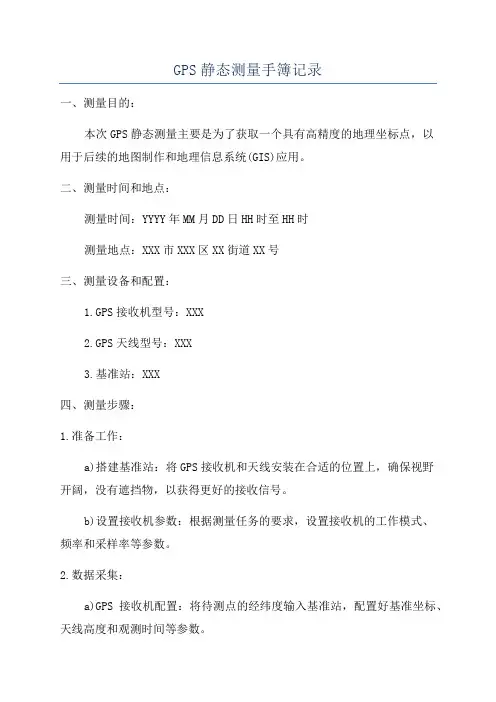

GPS静态测量手簿记录一、测量目的：本次GPS静态测量主要是为了获取一个具有高精度的地理坐标点，以用于后续的地图制作和地理信息系统(GIS)应用。

二、测量时间和地点：测量时间：YYYY年MM月DD日HH时至HH时测量地点：XXX市XXX区XX街道XX号三、测量设备和配置：1.GPS接收机型号：XXX2.GPS天线型号：XXX3.基准站：XXX四、测量步骤：1.准备工作：a)搭建基准站：将GPS接收机和天线安装在合适的位置上，确保视野开阔，没有遮挡物，以获得更好的接收信号。

b)设置接收机参数：根据测量任务的要求，设置接收机的工作模式、频率和采样率等参数。

2.数据采集：a)GPS接收机配置：将待测点的经纬度输入基准站，配置好基准坐标、天线高度和观测时间等参数。

b)数据记录：启动基准站和待测点接收机，开始记录数据。

c)数据采集时间：根据实际情况，保证数据采集时间最佳，以确保测量结果的精度和可靠性。

3.数据处理：a)数据传输：将采集到的原始数据从GPS接收机传输到计算机上，以便进行后续的数据处理和分析。

b)数据校正：对采集到的原始数据进行校正，消除误差、时钟漂移和多径效应等，并进行RINEX数据格式转换。

c)数据处理软件：使用专业的GPS数据处理软件，将校正后的数据进行计算和处理，以得到最终的测量结果。

d)数据分析：对处理后的数据进行分析，评估测量结果的精度，并生成报告和图表。

五、结果和讨论：1.测量结果：测量结果以地理坐标的形式呈现，包括经度、纬度和大地高等信息。

测量结果如下：点名经度纬度高程AXX.XXXXXXX.XXXXXXX.XXBXX.XXXXXXX.XXXXXXX.XX...NXX.XXXXXXX.XXXXXXX.XX2.结果分析：根据数据处理和分析，测量结果具有很高的精度和可靠性，满足了测量要求。

但在测量过程中，由于天气或信号干扰等原因，可能存在一定的误差，需要在后续的数据使用过程中进行修正和纠正。

实验报告GPS静态测量试验四GPS静态测量一、试验目的试验的目的是使同学了解采纳GPS定位技术建立工程控制网的过程，使所学理论学问与实践相结合，巩固和加深对新学问的理解，增加同学的动手能力，培养同学解决问题、分析问题的能力。

通过学习，应达到如下要求：1、娴熟把握GPS接收机的使用办法，外业观测的记录要求。

选点、埋石的要求。

2、合理分配时段、把握星历预告对时段的要求。

PDOP值的大小对观测精度的影响，图形结构的设计及外业工作。

外业观测时手机或对讲机的合理应用。

3、把握GPS控制测量数据处理处理的流程，能自立完成基线解算及网平差二、试验地点：城市学院校区内，试验学时：4小时三、试验前的预备工作1、试验内容介绍：对试验的任务和意义作好充分了解。

2、使用的仪器及物品：GPS接收机（含电池）、基座、脚架若干台，作业调度表，外业观测手簿，小钢尺，铅笔，安装有传输软件和数据处理软件的计算机，数据传输线若干根，便携式存储器。

3、搜集资料①广泛收集测区及其附近已有的控制测量成绩和地形图资料a．控制测量资料包括成绩表、点之记、展点图、路线图、计算说明和技术总结等。

收集资料时要查明施测年月、作业单位、依据规范、坐标系统和高程基准、施测等级和成绩的精度评定。

b．收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年月、作业单位、依据规范、坐标系统、高程系统和成图质量等。

c．假如收集到的控制资料的坐标系统、高程系统不全都，则应收集、收拾这些不同系统间的换算关系。

（注：本试验采纳地科系2022年5月建立的校内控制网资料）①收集有关GPS测量定位的技术要求通过参考测量规范，收集有关的测量技术要求。

GPS测量规范包括：a．《全球定位系统GPS测量规范》GB/T 18314-2022b.《工程测量规范》GB 50026-2022四、GPS控制网的布设1、GPS网图形设计原则①GPS网应按照测区实际需要和交通情况，作业时的卫星情况，预期达到的精度，成绩的牢靠性以及工作效率，根据优化设计原则举行。

GPS测量操作流程及注意事项一选点：通视条件良好，附近无强信号源（手机信号发射塔）、无强磁、强电（高压线）等干扰，场地开阔，附近无树木、建筑物等遮挡,地面基础稳固，交通便利。

二观测时长：以业主下发的文件施测，在业主未下发文件或指导意见的情况下，CPI、CPII及CPII加密网测量两个时段，每时段同步观测时间不少于90分钟，低等级公路加密网测量一个时段，观测时间大于60分钟。

三注意事项1、守护人员应记录以下数据：守护人姓名,GPS仪器箱号码，点号，开始时间，结束时间，仪器高度（应在仪器置好后量测一次，关机后拆仪器前再量测一次，如每站观测两个时段，应在每个时段输入仪器高度前量测一次），附近遮挡情况；2、每隔10分钟重新看一下仪器是否工作，电池电量剩余情况；1230仪器看是否GDOP是否数值小于6,观点时间的时间是否在增加，GS15仪器看主机上的读卡灯是否在闪烁，如果长亮表示没有记录数据，应该重新打开手薄重新设置仪器重新开始；3、观测时注意要点：不得在仪器20米内使用手机和对讲机，守护人员应在20米以外，（特殊情况：仪器不安全情况下除外）；4、查看仪器时不要遮挡仪器的圆盘天线的天空，防止影响接收来自天空的卫星数据；5、没有准确听到关机的命令时，不得私下关机，因为关机时间是以最后一台仪器的开始时间加上同步时间为准的；四设备公司使用GPS测量设备主要为徕卡1230型GPS及徕卡GS15型GPS，在这里主要介绍GS15型GPS的操作。

GS15型GPS可用来做静态GPS数据采集工作，结合手薄可进行RTK测量放样。

五GPS静态测量静态测量一般分无手簿测量和有手簿测量两种情况。

两种情况下需要进行内业设置和外业观测操作，其中内业设置一般仅需设置一次即可，以后每次作业无需更改。

在内业设置阶段主要进行卫星跟踪设置（星座、截止角、采样率等等）、原始数据记录设置（记录位置）、蓝牙连接设置（仅第一次需要配置，以后开机自动连接）。

gps静态实验报告GPS静态实验报告概述：GPS（全球定位系统）是一种利用卫星定位技术来确定地球上任意位置的系统。

本实验旨在通过GPS静态实验，探索GPS的工作原理、精度和应用。

实验目的：1. 了解GPS的基本原理和工作方式；2. 掌握GPS接收机的使用方法；3. 分析GPS定位的精度和误差来源；4. 探索GPS在实际生活中的应用。

实验器材：1. GPS接收机；2. 笔记本电脑；3. GPS天线；4. GPS信号发生器。

实验步骤：1. 准备工作：在实验开始之前，需要将GPS接收机与笔记本电脑连接，并安装相应的驱动程序和软件。

同时，将GPS天线安装在开阔地区，以保证接收到的信号质量。

2. 数据采集：在实验过程中，我们将记录GPS接收机接收到的卫星信号，并将其传输到笔记本电脑上的软件中进行分析。

通过软件，我们可以获得卫星的位置、高度、速度等信息。

3. 数据处理：通过对采集到的数据进行处理，我们可以得到GPS定位的精度和误差。

首先，我们需要对接收到的卫星信号进行解算，确定卫星的位置。

然后，利用多点定位方法，计算出接收机的位置。

最后，通过与实际位置的对比，评估GPS定位的精度和误差。

实验结果与分析：1. GPS定位的精度：通过实验数据的处理，我们可以得到GPS定位的精度。

根据实验结果，GPS定位的误差主要来自以下几个方面：- 天线位置误差：天线的位置对GPS定位结果有较大影响，因此在实际应用中，需要选择合适的安装位置。

- 多径效应：多径效应是指卫星信号在传播过程中，由于反射、折射等现象产生的误差。

多径效应会导致接收机接收到多个信号，从而影响定位的准确性。

- 天气条件：恶劣的天气条件，如大雨、大雪等，会降低GPS信号的质量，从而影响定位的精度。

2. GPS在实际生活中的应用：GPS在现代社会中有广泛的应用，包括但不限于以下几个方面：- 导航系统：GPS可以用于车辆导航、航空导航等，帮助人们准确找到目的地。

第1部GPS控制网外业测量一、灵锐S82-T按键和指示灯在面板上有两个按键和六个指示灯，上边三个灯为红色，下边三个灯为绿色。

每个键和灯在不同的状态下，有不同的含义和作用 。

图1 南方S82T指示灯BAT：工作时指示内置电池状况，长亮表示供电正常；闪烁表示电量不足；工作模式设置时代表静态测量。

PWR：工作时指示外接电源状况，长亮表示供电正常；闪烁表示电量不足；工作模式设置时代表外部电台。

BT：工作时表示蓝牙连接，与手薄连接后点亮；工作模式设置时代表基准站。

SAT：工作时表示卫星数量，每隔每30秒连续闪烁N次，代表锁定N颗卫星；工作模式设置时代表GPRS网络模式。

STA：静态模式工作时表示记录灯，以采样间隔闪烁；动态模式下表示数据链模块是否正常运作；设置时代表移动站。

DL：在静态模式工作时长亮；动态模式下表示数据链模块是否正常运作；工作模式设置时代表内置接收电台。

F：工作时按该键，可查看仪器工作模式，显示3秒后自动返回工作状态；设置时可切换工作模式和数据链模式；P：开关键，关机状态下长按两秒可开机，开机状态下长按蜂鸣器响3声松开可关机；工作模式设置时，用于模式确认和数据链模式的确认。

二、 静态工作模式设置与测量1. 进入模式设置：进入长按P+F等六个灯同时闪烁松开；2. 选择模式：每按F键一次，六个灯循环切换点亮，当电源灯点亮时，按P键确认静态工作模式；3. 开始静态测量：静态测量模式设置后，需关机重启，自动开始静态测量，点名、天线高和时段时间要在观测手薄中记录，传输数据至平差软件时输入。

注意：静态工作模式参数将采用先前设置的默认值，若需更改则要重新设置。

三、静态模式参数设置1、连接手簿与接收机（1）长按手薄电源键2秒打开手薄，长按GPS主机电源键2秒打开接收机，两机相距10米以内。

（2）在手薄上依次进入“我的设备”－“控制面板”－“电源”，在“内建设备”属性页中，勾选“启用蓝牙“和”启用音频节能“，点击”OK“返回到控制面板。

gps静态实验报告
GPS静态实验报告
摘要：
本实验旨在通过GPS接收机对静态位置进行测量，以验证GPS定位的精度和稳定性。

实验结果表明，GPS定位在静态环境下具有较高的精度和稳定性，能够准确地测量位置信息。

引言：
全球定位系统（GPS）是一种利用卫星信号进行定位和导航的技术，已经广泛应用于航空、航海、地理测绘、军事和民用领域。

GPS定位的精度和稳定性对于各种应用具有重要意义，因此需要进行实地验证和测试。

实验方法：
本实验选取了一个位于开阔空地上的固定点作为观测点，使用GPS接收机对该点进行连续24小时的静态位置测量。

在实验过程中，保持GPS接收机的稳定性和连续性，记录下每次测量的位置信息和误差范围。

实验结果：
经过24小时的连续测量，得到的位置信息表明，GPS定位在静态环境下具有较高的精度和稳定性。

测量结果显示，定位误差范围在2米以内，且随时间的变化较小。

实验数据经过统计分析后，得出GPS定位的平均误差和标准差，证明了其高精度和稳定性。

讨论：
本实验结果表明，GPS定位在静态环境下能够提供较高的定位精度和稳定性。

然而，在实际应用中，GPS定位的精度和稳定性还会受到多种因素的影响，如
卫星信号的遮挡、大气层的影响、接收机的性能等。

因此，在实际应用中需要综合考虑这些因素，采取适当的措施来提高GPS定位的精度和稳定性。

结论：
本实验通过GPS静态实验验证了GPS定位的精度和稳定性，结果表明在静态环境下，GPS定位具有较高的精度和稳定性，能够满足实际应用的需求。

然而，在实际应用中仍需综合考虑各种因素，采取适当的措施来提高GPS定位的精度和稳定性。

注意事项：
1.作业前须检查基座的对中情况；
2.基座须垂直方向检查整平对中；
3.天线高须量三个方向取中，测量前一次，测量后一次，较差小于2mm。

4.开机后确认仪器是否为静态模式：快速按下切换键然后松开，第三个绿灯亮一下为静态模式。

及时记录仪器编号，测站号，时段号，天线高。

5.一个时段观测过程中严禁进行一下操作：关闭接收机重新启动；进行自测试（发现故障除外）；改变接受设备预置参数；改变天线位置。

6.观测员在观测期间不得擅自离开测站，应防止碰动仪器或使仪器受震动。

注意防止行人和其他动物靠近仪器遮挡卫星信号。

7.观测时，使用对讲机或手机以及随身电子设备等应距仪器10m以上。

8.雷雨过境时应关机停测。

作业设备：接收机、三脚架、钢卷尺、基座、接收机电池两块、笔、外业记录表。

静态数据处理一.静态测量的准备工作(简单介绍 (2)二.数据下载: ...............................................................................................................3 安装主机 USB 驱动:................................................................................................ 3 打开下载软件 hcloader : ........................................................................................... 3 输入测站信息: ........................................................................................................ 3 下载数据: ............................................................................................................... 3 三.数据处理操作过程 .....................................................................................................4 软件安装: ............................................................................................................... 4 安装软件狗驱动:..................................................................................................... 4 数据处理过程 ............................................................................................................ 4文件 >新建项目导入观测数据查看,设置坐标系基线处理网平差成果报告附 C 、 D 、 E 级 GPS 测量手簿记录格式 (6)一.静态测量的准备工作(简单介绍在室内选点的时候要注意控制网的网形 :正三角形是最好的网形 (如上图 , 特长或特短边的出现(如下图都会使误差增大。
