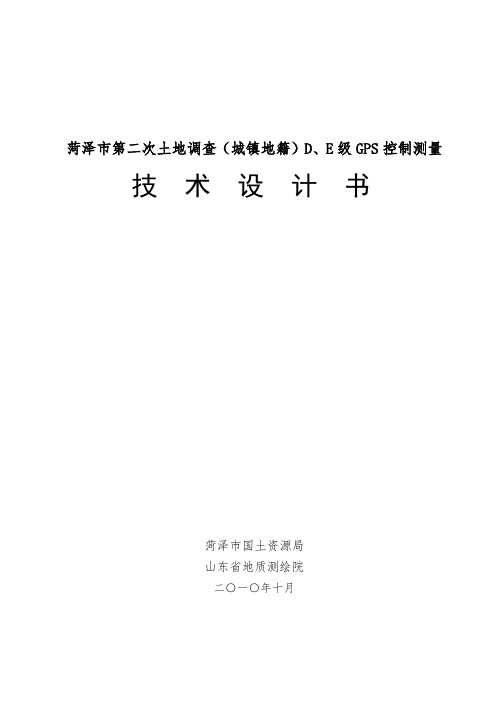

菏泽市第二次土地调查（城镇地籍）D、E级GPS控制测量技术设计书菏泽市国土资源局山东省地质测绘院二○一○年十月菏泽市第二次土地调查（城镇地籍）D、E级GPS控制测量技术设计书项目承担单位：设计负责人：审核意见：主要设计人：审核人：年月日年月日批准单位（盖章）：审批意见：审批人：年月日目录1 概述 (1)1.1工作目的与主要任务 (1)1.1.1工作目的 (1)1.1.2主要任务及工作量 (1)1.2测区自然地理概况 (2)1.3已有资料的分析利用 (3)1.3.1 图件资料 (3)1.3.2 控制资料 (3)2 作业依据、基准及主要精度指标 (5)2.1作业依据 (7)2.2基准的选择 (7)2.3主要精度指标 (7)3 设计方案 (8)3.1 工作步骤及工艺流程 (8)3.2 D、E级GPS控制测量 (10)3.2.1布网方案 (10)3.2.2 点名、点号命名原则 (10)3.2.3 选点 (10)3.2.4 埋石 (11)3.2.5 观测 (12)3.3四等水准测量 (15)3.4菏泽市各县（区）控制网改算 (16)4项目实施计划 (18)4.1人员配置 (18)4.2硬件、软件配置 (18)4.3项目进度计划管理 (19)5 质量目标及保障措施 (21)5.1项目质量目标 (21)5.2质量保证措施 (21)5.3安全保障措施 (21)5.4检查验收 (22)6 提交成果 (23)6.1文字报告 (23)6.2控制测量资料 (23)附表、附图附表一：GPS点之记附表二：GPS观测记录手簿附图一：菏泽市D级GPS控制点设计图附图二：菏泽市牡丹区E级GPS控制点设计图附图三: 菏泽市四等水准路线设计图1 概述1.1工作目的与主要任务1.1.1工作目的近年来，菏泽市各县（区）都在城区或局部区域布设了D级GPS控制网及以下等级控制网，这些控制网在城镇地籍调查中发挥了重要作用，随着土地调查工作的拓展和深入，这些控制网（点）已不能满足第二次土地调查工作需要。
目次1范围……………………………………………1 范围 (3) (1)2规范性引用文件 (1)3术语和定义 (1)4基本规定 (2)5级别划分和测量精度 (2)5．1级别划分 (2)5．2测量精度 (2)5．3用途 (3)6布设的原则 (3)6．1基本原则 (3)6．2 GPS点命名 (4)6．3技术设计 (4)7选点 (4)7．1选点准备 (4)7．2点位基本要求 (4)7．3辅助点与方位点........................................................................．．4 7．4选点作业 (5)7．5选点后应上交的资料 (5)8埋石 (5)8．1标石 (5)8．2埋石作业 (5)8．3标石外部整饰 (6)8．4关键工序的控制 (6)8．5埋石后上交的资料 (6)9仪器 (6)9．1接收机选用 (6)9．2仪器检验 (6)9．3仪器维护 (7)10观测 (7)10．1基本技术规定 (7)10．2观测区的划分 (7)10．3观测计划 (8)10．4观测前的准备 (8)10．5观测作业的要求 (8)11外业成果记录 (9)11．1 A级GPS网外业成果记录 (9)11．2 B、C、D、E级GPS网外业成果记录 (9)12数据处理 (9)12．1基本要求 (9)12．2外业数据质量检核 (9)12．3基线向量解算 (10)12．4 A、B级GPS网基线处理结果质量检核 (11)12．5重测和补测 (11)12．6 GPS网平差 (12)12．7数据处理成果整理和技术总结编写................................................l3 13成果验收与上交资料.....................................................................l3 13．1成果验收 (13)13．2上交资料 (13)附录A(资料性附录)大地坐标系有关说明………………………………………l4附录B(规范性附录)选点与埋石资料及其说明………………………………l5附录C(规范性附录)气象仪表的主要技术要求…………………………………l9附录D(规范性附录)测量手簿记录及有关要求 (20)附录E(资料性附录)归心元素测定与计算 (23)附录F(规范性附录) 同步观测环检核……………………………………………1 范围本标准规定了利用全球定位系统(GPS)静态测量技术，建立GPS控制网的布设原则、测量方法、精度指标和技术要求。
级控制测量技术要求D GPS、级控制网的网型设计D GPS1控制网的网型设计，是保证控制网精度的基础。
首先考虑起GPS算点的位置和图形强度，遵循从整体到局部、分级布网的原则进行布设。
级控制网中不要求每点之间通视，整个控制网中应联测GPSD不少于个高等级已知点，并根据需要联测一定数量的高程点。
3级控制网最简独立闭合环或附合路线边数及相邻点之间GPSD的平均距离如下表：平均距离的；最大距离可为点最小距离可为平均距离的相邻1/3-1/2倍。
2-3点埋石选、级控制网D2GPS进规，并按下列定点埋石必须遵守下列原则控制网级选DGPS 行。
考选定点位。
同时料，实地勘察测选点人员应收集区地质资1).有点之记境，确定可用标石类型、记录扰环视环察卫星通境与电磁干得到土地应标志牌等。
选点（埋石）所占用的土地，树关内容，实地立使用者或管理者的同意。
部等能定在．点位应选择稳坚实的基岩、岩石、土层、建筑物顶2)长期保存、满足观测条件的地点，并做好选点标记。
点位尽可能位于地面，城区内应尽量选在楼顶上，以便于保存和通视。
点位应尽量选在交通便利，方便观测的位置。
．选点时应避开环境变化大，测量标志难以永久保存的地点，3)如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。
点位离开铁路的距离应不小于。
100m选点时应避开地质环境不稳定的地区，如断裂破碎带边缘、4).易发生洪水、滑坡、岩崩区、局部沉降区，有大量物质搬移的矿区、采石场、大量取土、地下水剧烈变化的地点。
．选点时应远离发射功率强大的无线发射源、微波信道、高压5)线等，距离不小于米，应远离高压输电线和微波无线电传送通道，200其距离不得小于米。
并应实地了解发射源和电磁波影响状况，标50注在点之记环视图上。
．选点时应避开多路径环境影响，避免靠近水面、树冠、高大建6)筑物、低洼潮湿等地点，应保证以上无遮挡。
米以内的各种固15°50定与变化反射体应标注在点之记环视图上。
公路全球定位系统（GPS）测量标准规范1 总则1.0.1 为规定利⽤全球定位系统﹙Global Positioning System, 缩写为 GPS﹚建⽴公路⼯程GPS 测量控制⽹的原则﹑精度和作业⽅法，特制定本规范。
1.0.2 本规范是依据《公路勘测规范》﹙JTJ 061），并参照《全球定位系统（GPS）测量规范》（CH 2001-92）的有关规定,在收集﹑分析﹑研究和总结经验的基础上制定的。
1.0.3 本规范适⽤于新建和改建公路⼯程项⽬的各级GPS控制⽹的布设与测量。
1.0.4 采⽤全球定位系统测量技术建⽴公路平⾯控制⽹时，应根据《公路勘测规范》（JTJ 061）中规定的平⾯控制测量的等级﹑精度等确定相应的GPS控制⽹的等级。
1.0.5 GPS测量采⽤WGS-84⼤地坐标系。
当公路⼯程GPS控制⽹根据实际情况采⽤1954年北京坐标系﹑1980西安坐标系或抵偿坐标系时，应进⾏坐标转换。
各坐标系的地球椭球基本参数﹑主要⼏何和物理常数见附录A.⾼程系统根据实际情况可采⽤1956年黄海⾼程系或1985国家⾼程基准.1.0.6 GPS测量时间系统为协调世界时(UTC). 在作业过程中,附录D "GPS观测⼿薄" 中的开﹑关机时间可采⽤北京时间记录. 1.0.7 GPS接收机及附属设备均按有关规定定期检测.1.0.8 GPS控制测量应按有关规定对全过程进⾏质量控制.1.0.9 在提供GPS控制测量成果资料时,应执⾏保密制度中的有关规定.2 术语2.0.1 基线Baseline两测量标志中⼼的⼏何连线。
2.0.2 观测时段 Observation sessionGPS 接收机在测站上从开始接收卫星信号进⾏观测到停⽌观测的时间长度。
2.0.3 同步观测 Simultaneous observation两台或两台以上GPS接收机同时对⼀卫星进⾏的观测。
2.0.4 同步观测环 Simultaneous observation三台或三台以上GPS接收机同步观测所获得的基线向量构成的闭合环。
GPS测量数据导出流程1、手簿测量成果文件导出打开手簿工程之星，工程选项打开工程选定所需要导出的工程，文件后缀一般为*.eg。
OK键确定后工程选项文件导入导出，选择文件导出，点击测量文件，一般目录下只有一个测量文件，文件后缀一般为*.dat。
OK确定后点击成果文件，在成果文件的目录下是刚才选择的测量文件，需要新建一个文件，以避免测量文件被覆盖，此时可以点选刚才选取的测量文件，在屏幕下方有一个文件名对话框，可以在里面更改文件名，入图例中测量文件为20151230hy.dat，成果文件为20151230hyctx.dat，OK确定后点击导出，弹出对话框为导出文件地址，最好记住以方便在电脑上查找。
2、手簿数据导入电脑将手簿接好USB数据线，接入电脑，相应的盘中打开egjobs文件夹，找到需导出的工程文件夹，在Data文件夹中找到上一步奏导出的测量成果文件，复制黏贴至电脑。
3、成果文件转换右击测量成果文件，打开方式选择excel或WPS表格打开，打开后类似下图。
选择第一列数据，Excel上方数据选项，找到并点击分列。
类似如下点击下一步，选择逗号，并且在下方可以查看数据预览点击下一步，点击完成一般来说，第一列为点名，第二列为经度，第三列为纬度，第四列为海拔高程，一般我们只需要前三列，但原则上还需保留海拔高程数据，其余后面数据全部删除。
如下图然后将第二列和第三列位置交换，并在第二列前加入一列，全为0然后另存为，选择CSV（逗号分隔）*.csv，随后弹出对话框全部选是后，关闭excel找到刚才另存为的*.csv文件，将*.CSV的后缀改为*.dat打开南方CASS软件，点击上方绘图处理，选择展野外测点点号，选择刚才另存为并更改后缀的*.dat文件，即可在cass上成图，在CASS上保存或另存CAD文件即完成数据导出。
另外，关于文件后缀，必须将文件夹选项中隐藏已知文件类型的扩展名选项勾除。
