砂桩法
Ae
Ap m
式中 Ap－－砂桩的截面积（m2）； m－－面积置换率。 8 复合地基承载力 砂桩复合地基承载力特征值应通过现场 复合地基载荷试验确定，初步设计时，也 可通过下列方法估算： （1）砂土地基，可根据挤密后砂土的 密实状态，按现行国家标准《建筑地基基 础设计规范》GB 50007的有关规定确定。
二、在软粘土中的作用 （1）置换作用
密实砂桩在软弱粘性土中取代了同体积的软弱粘性 土，形成复合地基，使承载力有所提高。地基沉降量也减 小。
（2）排水作用
在软弱粘性土地基中，砂桩可以像砂井一样起到排水 的作用，从而加快地基的固结沉降速率。
三、砂桩用途
（1）在松散砂土中，可用于增大相对密度，防止振动 液化。 （2）在软粘土中，可用于提高地基承载力，加速固结 沉降，改善地基的整体稳定性。
思考题
（1）砂桩处理砂土和粘性土时的作用机 理有何不同？ （2）采用砂桩处理地基时，对于砂土地 基和粘性土地基，分别如何确定桩距和 复合地基承载力？ （3）砂桩的施工方法有哪些？ （4）砂桩施工后，必须间歇多长时间方 可进行质量检验？
4 桩径 目前国内采用的桩径一般为0.3～0.7m，国外最 大达2m。 5 材料 宜使用中粗混合砂，含泥量不大于5％。桩孔 填料量应通过现场试验确定，估算时可按设计桩 孔体积乘以充盈系数1.2～1.4确定。 6 垫层 砂桩施工完毕后，地面应铺设30～50cm厚的 砂垫层或砂石垫层。
7 桩距计算 （1）砂土和粉土地基 可根据挤密后要求达到的孔隙比e1来 确定。 等边三角形布置 s 0.95 d 1 e0
8.4 施工
参考书籍p107 (1)施工可采用振动沉管、锤击沉管或冲击成孔等 成桩法。当用于消除粉细砂及粉土液化时，宜用 振动沉管成桩法。 (2)施工时桩位水平偏差不应大于0.3倍套管外 径；套管垂直度偏差不应大于1％。
地基处理方法砂石桩法
3-D Pie Chart
Text1 Text6
Text2 Text5
Text3 Text4

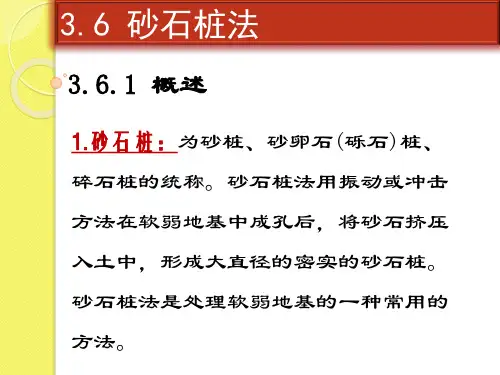

3.6 砂石桩法
3.6.5 成桩工艺
3.单管锤击成桩施工工艺：
（1）桩管垂直就位； （2）用锤击沉桩机将桩管沉入设计深度； （3）灌砂石：当灌砂石量较大时，可分成二次灌 入：第一次灌入2/3，将桩管从土层中提升一半长 度，然后再灌入剩余的1/3； （4）按规定的提升速度从土层中拔出桩管。 （5）对特别软弱的土层，可采取二次打入桩管灌 砂石工艺，形成扩大砂石桩。
3.6 砂石桩法
3.6.4 构造要求与材料
2.加固宽度：根据土层性质、厚度及建 筑物设计要求确定，一般7~8m 。松散土 层厚度不大，穿透整个松散土层；当厚 度较大，应根据建筑物地基允许变形值 和不小于最危险滑动面的深度确定；可 液化砂层加固深度应穿透可液化层，或 按《建筑抗震设计规范》确定。
3.6 砂石桩法
7、一个月左右后，行T型管造影，若造影无异物，残石、狭窄，胆肠吻 合口通畅情况下，则于造影后再引流1-2日，以及时排出造影剂。经引流 观察无特殊反应，可拔除T形管。 8、拔管后，注意观察患者的食欲、黄疸、腹部体征，警惕胆汁外漏的发 生。
拔管的指征：术后两周拔除T型引流管，其拔管指征为:黄疸消退、无腹痛、 无发热、大小便正常、胆汁引流量逐渐减少，颜色呈透明黄色或黄绿色， 无脓液、结石、无沉渣及絮状物，可考虑拔管。拔管前先试行夹管1～2天， 注意夹管时有无腹痛，发热及黄疸的出现，如上述症状出现，说明胆总管 下端仍有阻塞，不能拔管，应将夹管开放继续引流。如无上述症状再通过 X线下行T型管胆道造影，了解胆道下端是否通畅，若胆道通畅，次日拔 管。拔管后1周内，应警惕胆汁外漏，甚至发生腹膜炎，观察体温有无黄 疸和腹痛发作，以及时处理。
第8章 砂桩法
等边三角形布桩 等边三角形布桩 正方形布桩 正方形布桩 矩形布桩 矩形布桩
n－－桩土应力比。 －－桩土应力比。 －－桩土应力比
de＝1.05 s de＝1.13 s
d e = 1.13 s1s2
8.4 施工 (Construction)
(1)施工可采用振动沉管、锤击沉管或 施工可采用振动沉管、锤击沉管或 施工可采用振动沉管 冲击成孔等成桩法 等成桩法。 冲击成孔等成桩法。当用于消除粉细砂及粉 土液化时，宜用振动沉管成桩法。 土液化时，宜用振动沉管成桩法。 (2)施工时桩位水平偏差不应大于 倍 施工时桩位水平偏差不应大于0.3倍 施工时桩位水平偏差不应大于 套管外径；套管垂直度偏差不应大于1％。 垂直度偏差不应大于 套管外径；套管垂直度偏差不应大于 ％。
• 重复压拔管法施打振动挤密砂桩施工示意图
8.5 质量检验 8.5 Quality Verification Test
（1）对饱和黏性土地基，应间隔 ）对饱和黏性土地基，应间隔28d 后进行质量检验，对粉土、 后进行质量检验，对粉土、砂土和杂填土 地基，不宜少于7d。 地基，不宜少于 。
（2）砂桩的施工质量检验可采用单 ） 桩载荷试验， 桩载荷试验，对桩体可采用动力触探试 验检测，对桩间土可采用标准贯入、 验检测，对桩间土可采用标准贯入、静 力触探、 力触探、动力触探或其他原位测试等方 法进行检测。 法进行检测。检测数量不应少于桩孔总 数的2％。 数的 ％。 （3）砂桩地基竣工验收时，承载力 ）砂桩地基竣工验收时， 复合地基载荷试验。 检验应采用复合地基载荷试验 检验应采用复合地基载荷试验。试验数 量不应少于总桩数的0.5％， ％，且每个单体 量不应少于总桩数的 ％，且每个单体 建筑不应少于3点 建筑不应少于 点。
砂石桩法
砂石桩法
概念
砂石桩法是采用振动、冲击或水冲等方式在地基中成孔 后，再将碎石、砂或砂石挤压入已成的孔中，形成砂石 所构成的密实桩体，并和原桩周边土组成复合地基的处 理方法。
适用范围
砂石桩法适用于挤密松散砂土、粉土、黏性土、素填土、 杂填土等地基。对饱和黏性土地基上对变形控制不严的 工程也可采用砂石桩置换处理。砂石压法也可用于处理 液化地基。
质量标准
质量记录
1)施工记录（包括孔位、标高、孔径、灌砂量等）。 2)地基承载力检验报告。
质量检验
1)应在施工期间及施工结束后，检查砂石桩的施工记录。 2)施工后应间隔一定时间方可进行质量检验。 3)砂石桩的施工质量检验可采用单桩载荷试验，对桩体可采 用动力触探试验检测，对桩间土可采用标准贯入、静力触 探、动力触探或其他原位测试等方法进行检测。 4)砂石桩地基竣工验收时，承载力检验应采用复合地基载荷
施工准备
1.技术准备
1）分析设计文件和地质勘察报告,掌握土层的厚度和组成,土 的含水量等。 2）施工前应在现场进行成桩工艺和成桩挤密效果试验。 施工前应进行成桩密度试验。 施工中应选用能顺利出料和有效挤压桩孔内砂石料的桩尖结 构。当采用活瓣桩靴时，对砂土和粉土地基宜选用尖锥型； 对粘性土地基宜选用平底型；一次性桩尖可采用混凝土锥形 桩尖。 锤击沉管成桩法施工可采用单管法或双管法。 砂石桩的施工顺序，对砂土地基宜从外围或两侧向中间进行， 对粘性土地基宜从中间向外围或隔排施工；在既有建（构） 筑物邻近施工时，应背离建（构）筑物方向进行。 3）编制施工组织设计（或施工方案），对施工人员进行技术 交底。
取土成孔施工要点
①该方法仅适用于微膨胀性土、黏性土、无地下水的 粉土及砂土层厚不超过1.5m的地基。 ②成孔机就位，桩位偏差不大于50mm。 ③卷扬机提起取土器至一定高度，松开离合开关使取 土器自由下落，然后提起取土器取出泥土。 ④重复③的取土过程至设计标高。 ⑤用不低于10kN的柱锤夯底，然后灌入砂石料，每灌 入0.5m厚用锤夯实。
概念
砂石桩法是采用振动、冲击或水冲等方式在地基中成孔 后，再将碎石、砂或砂石挤压入已成的孔中，形成砂石 所构成的密实桩体，并和原桩周边土组成复合地基的处 理方法。
适用范围
砂石桩法适用于挤密松散砂土、粉土、黏性土、素填土、 杂填土等地基。对饱和黏性土地基上对变形控制不严的 工程也可采用砂石桩置换处理。砂石压法也可用于处理 液化地基。
质量标准
质量记录
1)施工记录（包括孔位、标高、孔径、灌砂量等）。 2)地基承载力检验报告。
质量检验
1)应在施工期间及施工结束后，检查砂石桩的施工记录。 2)施工后应间隔一定时间方可进行质量检验。 3)砂石桩的施工质量检验可采用单桩载荷试验，对桩体可采 用动力触探试验检测，对桩间土可采用标准贯入、静力触 探、动力触探或其他原位测试等方法进行检测。 4)砂石桩地基竣工验收时，承载力检验应采用复合地基载荷
施工准备
1.技术准备
1）分析设计文件和地质勘察报告,掌握土层的厚度和组成,土 的含水量等。 2）施工前应在现场进行成桩工艺和成桩挤密效果试验。 施工前应进行成桩密度试验。 施工中应选用能顺利出料和有效挤压桩孔内砂石料的桩尖结 构。当采用活瓣桩靴时，对砂土和粉土地基宜选用尖锥型； 对粘性土地基宜选用平底型；一次性桩尖可采用混凝土锥形 桩尖。 锤击沉管成桩法施工可采用单管法或双管法。 砂石桩的施工顺序，对砂土地基宜从外围或两侧向中间进行， 对粘性土地基宜从中间向外围或隔排施工；在既有建（构） 筑物邻近施工时，应背离建（构）筑物方向进行。 3）编制施工组织设计（或施工方案），对施工人员进行技术 交底。
取土成孔施工要点
①该方法仅适用于微膨胀性土、黏性土、无地下水的 粉土及砂土层厚不超过1.5m的地基。 ②成孔机就位，桩位偏差不大于50mm。 ③卷扬机提起取土器至一定高度，松开离合开关使取 土器自由下落，然后提起取土器取出泥土。 ④重复③的取土过程至设计标高。 ⑤用不低于10kN的柱锤夯底，然后灌入砂石料，每灌 入0.5m厚用锤夯实。
8__砂石桩法
沉密实作用时，可取 1.0； e0——地基处理前砂土的孔隙比，可按原 状土样试验确定，也可根据动力或静力触探等 对比试验确定； e1——地基挤密后要求达到的孔隙比； emax、 emin——砂土的最大、最小孔隙比，可按 现行国家标准《土工试验方法 GB/T 50123 的有关规定确定； Dr1 ——地基挤密后要求砂土达到的相对密实 度，可取 0.70～0.85。
• • • • • • • • •
家标准《建筑地基基础设计规范》GB 50007 有关规定确定； li——第 层土的厚度（m） 9.2.7 桩体试块抗压强度平均值应满足下式要求：
式中
fcu——桩体混合料试块（边长 度 平均mm 立方体）标准养护28d 立方体抗压强
• 8.2.9 砂石桩处理地基的变形计算，应按本规范第 7.2.9 条的规定计 算；对于
• 砂桩处理的砂土地基，应按现行国家标准《建筑地基基础设计规范》 GB 50007的有 关规定计算。 • 8.2.10 当砂石桩用于处理堆载地基时，应按现行国家标准《建筑地 基基础设计规范》GB 50007 有关规定进行抗滑稳定性验算。
8.2.4 砂石桩处理范围应大于基底范围，处理宽度宜在基础外缘扩大1～3排桩。 对可液化地基，在基础外缘扩大宽度不应小于可液化土层厚度的 1/2，并不应 小于 5m。
8.2.5 砂石桩桩孔内的填料量应通过现场试验确定，估算时可按设计桩孔体积
乘以充盈系数 β 确定， β 可取 1.2～1.4。如施工中地面有下沉或隆起现象， 则填料数量应根据现场具体情况予以增减。 8.2.6 桩体材料可用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑等硬 质材料，含泥量不得大于 5%，最大粒径不宜大于 50mm。
•
8.3.6 砂石桩的施工顺序，对砂土地基宜从外围或两侧向中间进行，对粘性土地 基宜从中间向外围或隔排施工；在既有建（构）筑物邻近施工时，应背离建 （构）筑物方向进行。 8.3.7 施工时桩位水平偏差不应大子 0.3 倍套管外径；套管垂直度偏差不应大 1%。 8.3.8 砂石桩施工后，应将基底标高下的松散层挖除或夯压密实，随后铺设并实 砂石垫层。
砂桩施工方案【完整版】
砂桩施工方案【完整版】砂桩施工方案是指在建筑施工中使用砂桩作为地基加固和承重的一种施工形式。
下面是一个完整的砂桩施工方案：一、前期准备工作1.勘测和设计：根据工程要求，进行地基勘测和设计，确定砂桩的布置方案和桩径、桩长等参数。
2.材料检查：对砂桩施工所使用的各类材料进行检查和验收，确保其质量合格。
3.施工准备：准备好所需的施工机械和工具，并做好安全措施。
二、施工工艺流程1.现场平整：清理施工现场，确保施工场地的平整。
2.钻孔：根据设计要求，使用钻机在地面上钻孔，钻到预定的桩底深度。
3.清洗孔底：使用水泵将孔底的泥浆抽干，并清洗孔底，确保无杂质。
4.灌注砂浆：在孔内向桩底依次灌注砂浆，直到孔内充实。
5.插入钢筋：在桩身内插入规定数量和规格的钢筋。
6.灌注砂浆：继续向孔内灌注砂浆，直到桩顶。
7.抹平桩顶：用净水冲洗砂浆桩顶，并使其平整。
8.测量：对施工的砂桩进行测量，确保其位置和高程符合要求。
三、质量验收1.外观质量检查：对砂桩的外观质量进行检查，确认无裂缝、疏松等缺陷。
2.抗压强度检测：对砂桩进行抗压强度测试，确保其符合设计要求。
3.成桩质量检查：对砂桩的桩身和桩底是否充实、抗压强度是否合格进行检查。
四、技术总结对施工中的各项工序进行总结和归纳，总结经验和教训，为以后的施工提供参考。
以上是一个完整的砂桩施工方案，具体的施工操作和安全要求还需根据具体的工程需求和施工现场情况进行调整和补充。
施工过程中要严格按照设计要求和相关标准进行操作，确保砂桩施工质量和施工安全。
地基与基础试题库(含答案)

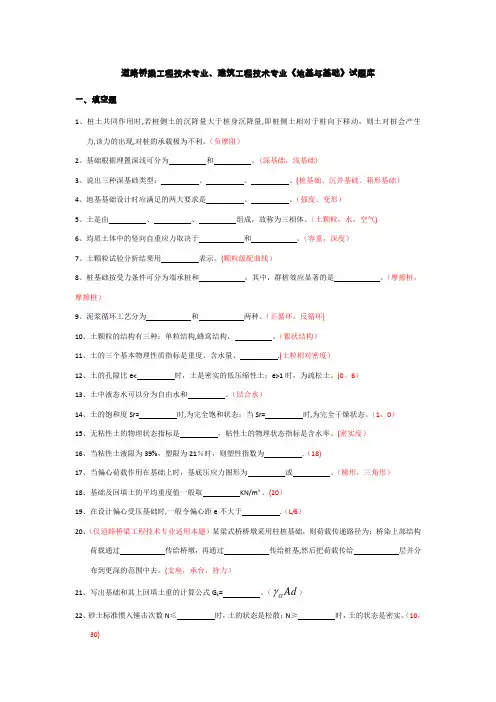

道路桥梁工程技术专业、建筑工程技术专业《地基与基础》试题库一、填空题1、桩土共同作用时,若桩侧土的沉降量大于桩身沉降量,即桩侧土相对于桩向下移动，则土对桩会产生力,该力的出现,对桩的承载极为不利。
（负摩阻）2、基础根据埋置深浅可分为和。
(深基础，浅基础)3、说出三种深基础类型：、、。
(桩基础、沉井基础、箱形基础）4、地基基础设计时应满足的两大要求是、。
（强度、变形）5、土是由、、组成，故称为三相体。
（土颗粒，水，空气)6、均质土体中的竖向自重应力取决于和。
（容重，深度）7、土颗粒试验分析结果用表示。
(颗粒级配曲线）8、桩基础按受力条件可分为端承桩和，其中，群桩效应显著的是。
（摩擦桩，摩擦桩）9、泥浆循环工艺分为和两种。
（正循环，反循环)10、土颗粒的结构有三种：单粒结构,蜂窝结构，。
（絮状结构）11、土的三个基本物理性质指标是重度、含水量、.(土粒相对密度）12、土的孔隙比e< 时，土是密实的低压缩性土；e>1时，为疏松土。
(0。
6）13、土中液态水可以分为自由水和。
（结合水）14、土的饱和度Sr= 时,为完全饱和状态；当Sr= 时,为完全干燥状态。
（1，0）15、无粘性土的物理状态指标是，粘性土的物理状态指标是含水率。
(密实度）16、当粘性土液限为39%，塑限为21％时，则塑性指数为.（18)17、当偏心荷载作用在基础上时，基底压应力图形为或。
（梯形，三角形）18、基础及回填土的平均重度值一般取KN/m³。
(20）19、在设计偏心受压基础时,一般令偏心距e不大于.（L/6）20、（仅道路桥梁工程技术专业适用本题）某梁式桥桥墩采用柱桩基础，则荷载传递路径为：桥染上部结构荷载通过传给桥墩，再通过传给桩基,然后把荷载传给层并分布到更深的范围中去。
(支座，承台，持力））21、写出基础和其上回填土重的计算公式G k= 。
（AdG22、砂土标准惯入锤击次数N≤时，土的状态是松散；N≥时，土的状态是密实。
砂桩施工方法
砂桩施工方法
①施工机具：采用振动打桩机，下部装活辨钢桩靴的桩管成桩。
②施工工艺：
整平原地面→机具定位→加料压密→拔管→机具移位。
③施工应注意的事项：
a 原材料用砂采用中、粗砂，大于0.5mm的砂的含量占总重应在50%以上，含泥量不应大于3%，渗透系数不应小于5×10-3cm/s，并将其中植物、杂质除尽。
b 因砂的含水量对桩体密实度有很大的影响，本合同段采用一次拔管法施工，应使用饱和砂。
c 成桩后砂桩的相对密度大于0.7，并根据砂的含水量控制填砂量，实际填砂量不应小于设计值，如果实际灌砂量未达到设计用量要求时，应在原桩位将桩管打入，补充灌砂后复打1次，或在旁边补桩1根。
d 桩管就位应垂直，桩靴闭合，将桩管沉入规定深度的土层中，将料斗插入桩管斗口，向管内灌砂，边振动边拔出桩管。
振动拔管50cm，停拔继振20秒，如此重复进行至桩管拔出地面。
e 砂桩大面积施工前进行成桩试验，取得施工工艺和技术参数，用以控制拔管速度和上覆压重。
f 桩体在施工中应确保连续、密实。
在软弱粘性土中成型困难时，可隔行施工，各行中也可间隔施工。
砂桩
一、工程内容本工程软土地基排水处理可采用打排水砂桩，长度以穿透淤泥层，间距1.3米，正方形布置。
1. 材料：本工程采用的袋装砂井，直径7厘米，滤水沙袋采用土工编织布缝制，其渗透系数布小于5×10-3厘米/秒，抗拉强度不小于150牛顿/厘米2，具体指标须提前向沙袋的生产厂家提出设计要求的各项技术指标（拟采用型号的沙袋桩）……2. 设备：拟进场2~3台砂桩机。
负责运输施工设备进场的机械为30吨平板拖车3辆，30吨汽车吊机1辆，（打砂桩需备二辆自卸汽车运砂）。
3. 人员：采用沙袋桩施工，施工班组约需要50人。
设备运输装卸工为10人。
4. 施工用水电：施工用电为150KW，施工用水主要是生活用水，两者均由建设单位提供。
5. 收锤标准：，袋装砂井均按穿透淤泥层至不透水层1.0米。
6. 进度计划：每台砂桩机每天可施工1000延米。
二、施工组织设计1.进场组织根据项目部的网络计划，提前准备进场的施工机械、材料、人员；在公司基地进行进场前相关设备的检修、保养、维护，施工操作人员的操作技术培训，本工程特殊工艺要求的学习掌握。
在接到项目部的通知后二天内，组织相关的施工机械设备进场拼装施工。
2.塑料排水桩施工流程塑料排水板桩的施工工艺流程为：根据项|考试|大|目部提供的有关基线，测量出各桩位的定点，并与项目部一起联系监理工程师与业主代表进行基线与桩位的复核、签证工作。
桩位确定后指挥桩机进入施工地点，调整桩机的位置、桩架的垂直度。
并将砂桩通过导管从管靴穿出，与桩尖连接贴紧管靴，并对准桩位，然后开动震动砂桩机上的震动锤将沙袋桩插入土中，在插入到标高后拔出套管，从地面上20厘米左右处剪断沙袋，并移动桩机到下一个桩位继续施工。
3.袋装砂井施工：袋装砂井施工工艺流程该工艺采用现场灌制砂袋的方法：现场灌制砂袋每组需要3人配合，先扎紧袋尾，一人固定袋口与漏斗结合部，一人灌砂，一人抖动砂袋，使砂袋灌制需要长度。
穿桩鞋、栓砂袋、压套管、提砂袋、拔套管、放砂袋：由于砂桩机震插套管和提升砂袋做双向运动，套管焊在横梁上，提升砂袋细钢丝绳一端固定在横梁上，一端穿在机架顶端的滑轮上，所以套管穿上铁鞋后，插管机压迫横梁插孔，同时带动砂袋提升，待达到设计深度后，砂袋底端刚好离开地面，与套管顶端的插袋斜口在同一高度，前一组砂袋刚好利用自重下至孔底，剪断砂袋栓绳，将砂袋头进行埋设保护。
砂桩施工方案-CH
砂桩施工方案一、前言现今，随着城市建设的不断推进，土地资源的开发利用也日益增多。
砂桩作为一种地基处理方法，在建筑工程中扮演着重要的角色。
因此，制定科学合理的砂桩施工方案显得尤为重要。
本文将从施工前准备、砂桩种类选择、施工工艺流程以及施工质量控制等方面进行详细阐述，以期为砂桩施工提供一定的指导依据。
二、施工前准备1. 地质勘察在进行砂桩施工前，必须进行地质勘察工作，了解地下情况，确定砂桩的具体使用情况，选择适合的材料和规格。
2. 设计方案根据地质勘察结果，确定砂桩的布置方案、种类选择以及施工工艺，制定详细的施工设计方案。
三、砂桩种类选择1. 钻孔法砂桩钻孔法砂桩适用于较硬土层中，其施工速度快、效果好。
适合于一般建筑工程中作为地基处理。
2. 冲压法砂桩冲压法砂桩适用于软土层中，通过水压或冲击力将砂、砾压入地下，形成砂桩。
适合于地质条件较差的工程。
四、施工工艺流程1. 施工准备确定施工现场范围、搭建场地保护设施、准备施工材料和设备等。
2. 钻孔或冲击根据选用的砂桩种类，进行钻孔或冲击作业，将砂桩压入地下。
3. 砂桩搅拌灌注或压实根据实际情况进行砂桩搅拌灌注或压实，确保砂桩与地层良好结合。
五、施工质量控制1. 施工记录对每个环节的施工过程进行详细记录，包括砂桩种类、施工时间、工艺参数等。
2. 施工质量检验施工结束后，进行质量检验，确保砂桩施工符合规范要求，保证工程质量。
六、总结砂桩作为地基处理的重要手段，在建筑工程中有着不可替代的作用。
科学合理的施工方案能够确保工程的安全和稳定性，为城市建设贡献力量。
希望本文内容能对砂桩施工提供一定的参考和指导，使工程施工更加顺利有效。
第8章--砂桩
8.2 加固原理 8.2 Mechanism of Reinforcement
地基土的土质不同，对砂桩的作用原理也不尽相同 。 1、在松散砂土中的作用 1）挤密作用 采用冲击法或振动法往砂土中下沉桩管和一次拔管 成桩时，由于桩管下沉对周围砂土产生很大的横向 挤压力，桩管将地基中同体积的砂挤向周围的砂层 ，使其孔隙比减小，密度增大，这就是挤密作用， 有效挤密范围可达3－4倍桩直径，且地基承载力可 提高2～5倍。这就是通常所谓的“挤密砂桩”。
(3)重复压拔管法。成桩工艺步骤如下图示
①桩管垂直就位，闭合桩靴。
②将桩管沉入地基土中达到设计深度。 ③按设计规定的砂料量向桩管内投入砂料。 ④边振动边拔管，拔管高度根据设计确定。 ⑤边振动边向下压管，下压的高度由设计和试验确定 。 ⑥停止拔管，继续振动，停拔时间长短按规定要求。 ⑦重复步骤③～⑥，直至桩管拔出地面。
根据国外的经验，在软弱粘性土中形成砂桩复 合地基后再对其进行加载预压，可提高地基强 度和整体稳定性，并减小工后沉降。国内的实 践也表明，如不进行预压，砂桩施工后的地基 在荷载作用下仍有较大的沉降变形，对沉降要 求较严的建筑物难以满足要求。因此，使用砂 桩构成砂桩复合地基，对它再进行堆载预压， 可显著提高地基强度，改善地基的整体稳定性 ，并减小地基沉降量。
5、材料 宜使用中粗混合砂，含泥量不大于5%。在对砂桩成型 没有足够约束力的软弱粘性土中，可以使用砂和角砾混 合料。桩孔填料量应通过现场试验确定，估算时可按桩 孔体积乘以充盈系数1.2－1.4确定。 6、垫层 砂桩施工完毕后，地面应铺设30－50cm厚的砂垫层或砂 石垫层。垫层要分层铺设，用平板振动器振实。 在地面很软不能保证施工机械正常型式和操作时，可以 在砂桩施工前铺设垫层。
专业知识（二）辅导：砂石桩法
4.3 砂⽯桩法 4.3.1 基本概念砂⽯桩法是指采⽤振动、冲击或⽔冲等⽅式在软弱地基中成孔后，再将砂或碎⽯挤压⼈已成的孔中，形成⼤直径的砂⽯所构成的密实桩体，包括碎⽯桩、砂桩和砂⽯桩，总称为砂⽯桩。
砂⽯桩与⼟共同组成基础下的复合⼟层，作为持⼒层，从⽽提⾼地基承载⼒和减⼩变形。
4.3.2 适⽤范围砂⽯桩⽤于松散砂⼟、粉⼟、黏性⼟、素填⼟及杂填⼟地基。
砂⽯桩法早期主要⽤于挤密砂⼟地基，随着研究和实践的深化，特别是⾼效能专⽤机具出现后，应⽤范围不断扩⼤。
为提⾼其在黏性⼟中的处理效果，砂⽯桩填料由砂扩展到砂、砾及碎⽯。
砂⽯桩处理饱和黏⼟地基，如不经过预压，处理后地基仍将可能发⽣较⼤的沉降，对沉降要求严格的建筑结构难以满⾜允许的沉降要求。
因此，饱和软黏⼟上变形控制要求不严的⼯程也可采⽤砂⽯桩置换处理。
4.3.3 加固机理砂⽯桩加固地基的⼏种主要作⽤如下。
1 挤密、振密作⽤：砂⽯桩主要靠桩的挤密和施⼯中的振动作⽤使桩周围⼟的密度增⼤，从⽽使地基的承载能⼒提⾼，压缩性降低。
当被加固⼟为液化地基时，由于⼟的空隙⽐减⼩、密实度提⾼，可有效消除⼟的液化。
2 置换作⽤：当砂⽯桩法⽤于处理软⼟地基，由于软黏⼟含⽔量⾼、透⽔性差，砂⽯桩很难发挥挤密效⽤，其主要作⽤是部分置换并与软黏⼟构成复合地基，增⼤地基抗剪强度，提⾼软基的承载⼒和提⾼地基抗滑动破坏能⼒。
3 加速固结作⽤：砂⽯桩可加速软⼟的排⽔固结，从⽽增⼤地基⼟的强度，提⾼软基的承载⼒。
【例题21】砂⽯桩的加固机理包括( )。
A、挤密作⽤；B、置换作⽤；C、加速固结作⽤；D、振密作⽤；答案：A、B、C、D 4.3.3 设计砂⽯桩设计的主要内容有桩径、桩位布置、桩距、桩长、处理范围、材料、填料⽤量、复合地基承载⼒、稳定及变形验算等。
对于砂⼟地基，砂⼟的、最⼩孔隙⽐以及原地层的天然密度是设计的基本依据，应事先提供资料。
1 桩径砂⽯桩直径可采⽤300～800mm，可根据地基⼟质情况和成桩设备等因素确定。
碎砂石桩法PPT课件
五、材料
桩体材料可以就地取材，一般使用中、粗 混合砂、碎石、卵石、砂砾石等，含泥量不大 于5%。
第15页/共29页
六、垫层
碎（砂）石桩施工完毕后，基础底面应铺 设30～50cm厚度的碎（砂）石垫层，垫层应 分层铺设，用平板振动器振实。在不能保证施 工机械正常行驶和操作的软弱土层上，应铺设 施工用临时性垫层。
(3)对按稳定性控制的工程，加固深度应不小于最 危险滑动面以下2m的深度；
(4)在可液化地基中，加固深度应按要求的抗震处 理深度确定；
(5)桩长不宜短于4m。
第14页/共29页
四、桩径
碎（砂）石桩的直径应根据地基土质情况 和成桩设备等因素确定。采用30kW振冲器成桩 时，桩径一般为0.70～1.0m，采用沉管法成桩 时，桩径一般为0.30～0.70m，对饱和黏性土地 基宜选用较大的桩径。
数采用380；对砂桩有以下经验公式：
第25页/共29页
第26页/共29页
4.面积置换率
面积置换率为桩的截面积Ap，与其影响面 积A之比，用m表示。m是表征桩间距的一个指标， m越大，桩的间距越小。习惯上把桩的影响面积
转化为与桩同轴的面积相等的等效圆，其直径为 de。
对等边三角形布置 de=1.05L
加固范围应根据建筑物的重要性和场地条件及基 础形式而定，通常都大于基底面积。
对一般地基，宜在基础外缘扩大1～3排桩；对砂 土、粉土等可液化地基应加宽1/2基底下可液化土层厚 度，并不应小于5m。
第12页/共29页
二、桩位布置
均匀受力地基： 满堂布置，宜用等边三角形布 桩；独立或条形基础：宜用正方形、矩形或等腰 三角形布桩；
第7页/共29页
第8页/共29页
3．砂基预震效应 在振冲法施工时，振冲器以每分钟1450次振动频率，98m/s2水平加速度
桩体材料可以就地取材，一般使用中、粗 混合砂、碎石、卵石、砂砾石等，含泥量不大 于5%。
第15页/共29页
六、垫层
碎（砂）石桩施工完毕后，基础底面应铺 设30～50cm厚度的碎（砂）石垫层，垫层应 分层铺设，用平板振动器振实。在不能保证施 工机械正常行驶和操作的软弱土层上，应铺设 施工用临时性垫层。
(3)对按稳定性控制的工程，加固深度应不小于最 危险滑动面以下2m的深度；
(4)在可液化地基中，加固深度应按要求的抗震处 理深度确定；
(5)桩长不宜短于4m。
第14页/共29页
四、桩径
碎（砂）石桩的直径应根据地基土质情况 和成桩设备等因素确定。采用30kW振冲器成桩 时，桩径一般为0.70～1.0m，采用沉管法成桩 时，桩径一般为0.30～0.70m，对饱和黏性土地 基宜选用较大的桩径。
数采用380；对砂桩有以下经验公式：
第25页/共29页
第26页/共29页
4.面积置换率
面积置换率为桩的截面积Ap，与其影响面 积A之比，用m表示。m是表征桩间距的一个指标， m越大，桩的间距越小。习惯上把桩的影响面积
转化为与桩同轴的面积相等的等效圆，其直径为 de。
对等边三角形布置 de=1.05L
加固范围应根据建筑物的重要性和场地条件及基 础形式而定，通常都大于基底面积。
对一般地基，宜在基础外缘扩大1～3排桩；对砂 土、粉土等可液化地基应加宽1/2基底下可液化土层厚 度，并不应小于5m。
第12页/共29页
二、桩位布置
均匀受力地基： 满堂布置，宜用等边三角形布 桩；独立或条形基础：宜用正方形、矩形或等腰 三角形布桩；
第7页/共29页
第8页/共29页
3．砂基预震效应 在振冲法施工时，振冲器以每分钟1450次振动频率，98m/s2水平加速度
砂桩施工方案(3篇)
第1篇一、前言砂桩是一种常用的地基加固方法，适用于软土地基的加固处理。
砂桩施工技术具有施工简便、经济实用、效果显著等优点，在工程实践中得到了广泛的应用。
本方案旨在为砂桩施工提供一套科学、合理、安全的施工方案，以确保工程质量和施工安全。
二、工程概况1. 工程名称：XX项目地基加固工程2. 工程地点：XX市XX区XX街道3. 工程规模：占地面积约10000平方米4. 工程类型：住宅小区5. 地基类型：软土地基三、施工依据1. 《建筑地基处理技术规范》（JGJ 79-2012）2. 《建筑工程施工质量验收统一标准》（GB 50300-2013）3. 《建筑工程施工安全规范》（GB 50345-2010）4. 工程设计图纸及相关技术文件四、施工工艺1. 施工准备（1）施工材料：砂桩材料应符合国家相关标准，粒径在0.5-2.0mm之间，含泥量不大于3%。
（2）施工设备：砂桩施工设备包括砂桩机、振动锤、运输车、测量仪器等。
（3）施工人员：施工人员应具备相关资质，熟悉砂桩施工工艺和安全操作规程。
2. 施工步骤（1）场地平整：将施工场地进行平整，确保场地表面平整，无积水。
（2）桩位放样：根据设计图纸，确定砂桩桩位，并在现场进行放样。
（3）桩孔钻进：采用砂桩机进行桩孔钻进，钻进速度应适中，确保桩孔垂直度。
（4）砂料填充：将砂料装入运输车，通过砂桩机将砂料输送至桩孔底部，填充至设计高度。
（5）振动密实：采用振动锤对桩体进行振动密实，提高桩体强度。
（6）桩顶处理：桩顶处理应符合设计要求，可采用砂土回填、混凝土浇筑等方法。
3. 施工质量控制（1）材料控制：对砂料进行检验，确保其质量符合要求。
（2）施工过程控制：严格控制桩位、桩孔垂直度、砂料填充高度、振动密实程度等关键环节。
（3）施工验收：按照相关规范和标准进行施工验收，确保工程质量。
五、施工安全措施1. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。
2. 施工现场安全防护：设置安全警示标志，加强施工现场安全防护措施。
砂桩施工工艺流程图
砂桩施工工艺流程图概述砂桩是一种由砂或者砾石组成的桩，其主要作用是传递荷载。
砂桩的施工方法包括手工施工和机械施工两种。
本文介绍的是机械施工的方法，具体的施工工艺流程如下。
设备与工具砂桩机、起重机（可选）、输送泵、混凝土搅拌桶、测量仪、勾尺、手工铲子、电锤、冲击器等。
施工步骤第一步：测量与预处理首先需要对地面进行测量，以确保桩的位置、高度和准确度。
在测量完成后，需要对工地进行准备处理，包括扫除杂物、清除垃圾，确保工地的环境整洁干净。
第二步：钻孔在地面测量完毕并且工地处理干净后，开始进行钻孔。
使用砂桩机，钻孔直到到达设计深度，同时需要保持钻孔平直。
钻孔完成后，需要清理孔内附着物和砂石碎屑，保证孔底平整。
第三步：安装钢管将钢管与机械连接，安装在孔内，使其置于设计长度位置。
在安装时需要注意管子的对齐。
第四步：加压和沉桩加压和沉桩是这一工艺流程的重点，也是机械施工比较重要的环节。
钢管通过机械加压，并且通过输送泵将砂浆将入钢管中充填空隙。
通过加压和注入砂浆，使砂桩密度更大。
一旦达到预定的设计强度，工人将停止加压，这时借助起重机，低速下放砂桩。
沉桩的过程中，需要做好管子的对齐和沉降速度的掌控。
第五步：砂浆养护完成沉桩后，需要对砂桩进行养护，以提高其强度和稳定性。
在养护期间，需要对桩进行浇水、保湿，确保桩能够充分干燥。
维护砂桩的施工过程中，需要注意以下事项：1.严守施工程序，操作规范，防止失误。
2.维护机械和设备，确保其良好的运行状态，及时更换磨损的配件。
3.定期检查砂桩的状态和性能，确保桩的质量和稳定性。
4.对砂桩进行养护，保证其强度和稳定性。
总结本文介绍的是机械施工砂桩的工艺流程，包括测量、钻孔、安装钢管、加压和沉桩，以及砂浆的养护等步骤。
在施工过程中需要注意，严格按照操作规范进行操作，同时维护好设备和机械，确保施工质量。
经过严格的施工控制和养护，能够保证砂桩的稳定性和质量，达到预期的设计效果。
砂桩挤密法
砂桩挤密法咱说这砂桩挤密法啊，这可不是个简单事儿。
我就见过好些个工程，那地下土质啊，松松垮垮的，就像市场上那条没醒的蛇，软塌塌的。
就拿我们那施工队，有个小张，那小伙子，人如其名，站哪儿哪儿就稳当，可一开始啊，这地基处理技术真不咋地，手法生涩，一铲子下去，泥土四溅。
我就寻思着，得想个法子提高提高地基稳固性。
首先呢，技术培训是少不了的。
我就把施工队的小伙子们都召集起来，说：“咱得学砂桩挤密法啊，就像那古时候的大侠，想要打得赢，还得练练拳脚不是？”我站在前面，看着他们或疑惑或期待的眼神。
这技术不能光讲那些空洞理论。
我就请了些老工程师来分享，讲他们是怎么一步一步克服地基难题的。
我记得有一回，请来的是老王，那风吹日晒的脸上挂满了岁月的沟痕。
老王站在那儿，操着一口浓浓的乡音普通话就开始讲：“咱这挤密法啊，就像裁缝缝衣服，你得仔细，每一个缝针都不能马虎。
我刚上工地的时候，啥都不懂，只知道挖土。
”施工队的兄弟们听着都乐了，气氛一下子就轻松不少。
除了培训，实践也特别关键。
我就跟项目经理说：“咱得给大伙儿机会去上手，就像咱小时候学骑车，哪有不摔几跤就会骑的？”项目经理一开始还犹豫，眉头紧皱地说：“这要是出了差错，损失可不小。
”我就笑着劝他：“头儿啊，你看那学艺的，哪有光说不练能成大师的？咱得看远些。
”项目经理被我说服了，也觉得有点道理。
于是我们就开始给员工安排一些有挑战性的施工任务。
这过程中啊，有的队员就开始琢磨了。
像小李，平时挺活跃，一遇到疑难杂症就犯迷糊，抓耳挠腮。
我就拍着他的肩膀说：“小李啊，别慌，就像登山一样，虽然难，但一步一步总能到顶峰。
”然后我就跟他一起研究地质报告，给他出谋划策。
这砂桩挤密法的推广啊，还得有奖励机制。
光让人家埋头干活，没点甜头谁愿意啊？我就跟财务那边商量，定了些奖励措施。
每个月员工要是实践掌握得好，就给点小红包。
这红包虽不多，但是份心意。
大家一听有奖励，那积极性一下子就全上来了。
就像一群小松鼠闻到了果仁，目光熠熠生辉。
第8章 砂桩法
1 置换作用 不是挤密而是置换。即以性能好的碎石或砂 代替了同体积的软弱不良地基土，形成复合地基， 使承载力有所提高，地基沉降也变小。对桩间土 的挤密效果不明显。 2 排水作用 在软弱粘性土地基中，砂桩可以像砂井一样起
排水作用，从而可以加快地基土的固结沉降速率。
8.3 设计计算
1 加固范围
应根据建筑物的重要性和场地条件及基础形式 而定。 对一般基础，在基础外应扩大1～3排； 对可液化地基，在基础外缘扩大宽度不应小于可 液化土层厚度的1/2，并不应小于5m； 对高等级公路，一般应处理至边缘外1～3m。
Ae
Ap m
式中 Ap－－砂桩的截面积（m2）； m－－面积置换率。
8 复合地基承载力
砂桩复合地基承载力特征值应通过现 场复合地基载荷试验确定，初步设计时， 也可通过下列方法估算： （1）砂土地基，可根据挤密后砂土的 密实状态，按现行国家标准《建筑地基基 础设计规范》GB 50007的有关规定确定。
思考题 (Problems)
（1）砂桩处理砂土和黏性土时的作用机 理有何不同？ （2）采用砂桩处理地基时，对于砂土地 基和黏性土地基，分别如何确定桩距和 复合地基承载力？ （3）砂桩的施工方法有哪些？ （4）砂桩施工后，必须间歇多长时间方 可进行质量检验？
7 桩距计算
（1）砂土和粉土地基 可根据挤密后要求达到的孔隙比e1来 确定。 等边三角形布置 1 e0
s 0.95 d e0 e1
正方形布置
1 e0 s 0.89 d e0 e1
其中
e1 emax Dr1 (emax emin )
排水作用，从而可以加快地基土的固结沉降速率。
8.3 设计计算
1 加固范围
应根据建筑物的重要性和场地条件及基础形式 而定。 对一般基础，在基础外应扩大1～3排； 对可液化地基，在基础外缘扩大宽度不应小于可 液化土层厚度的1/2，并不应小于5m； 对高等级公路，一般应处理至边缘外1～3m。
Ae
Ap m
式中 Ap－－砂桩的截面积（m2）； m－－面积置换率。
8 复合地基承载力
砂桩复合地基承载力特征值应通过现 场复合地基载荷试验确定，初步设计时， 也可通过下列方法估算： （1）砂土地基，可根据挤密后砂土的 密实状态，按现行国家标准《建筑地基基 础设计规范》GB 50007的有关规定确定。
思考题 (Problems)
（1）砂桩处理砂土和黏性土时的作用机 理有何不同？ （2）采用砂桩处理地基时，对于砂土地 基和黏性土地基，分别如何确定桩距和 复合地基承载力？ （3）砂桩的施工方法有哪些？ （4）砂桩施工后，必须间歇多长时间方 可进行质量检验？
7 桩距计算
（1）砂土和粉土地基 可根据挤密后要求达到的孔隙比e1来 确定。 等边三角形布置 1 e0
s 0.95 d e0 e1
正方形布置
1 e0 s 0.89 d e0 e1
其中
e1 emax Dr1 (emax emin )
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• d －－桩身平均直径（m）；
• de－－1根桩分担的处理地基面积的等效圆直径；
•
等边三角形布桩 de＝1.05 s
•
正方形布桩
de＝1.13 s
•
矩形布桩
de 1.13s1s2
• n－－桩土应力比。
8.4 施工 (Construction)
•
(1)施工可采用振动沉管、锤击沉管或
冲击成孔等成桩法。当用于消除粉细砂及粉
[精品]第8章__砂桩法
8.1 概 述 8.1 Introduction
砂桩于19世纪30年代起源于欧洲。 20世纪50年代后期，日本产生了振动式和 冲击式的施工方法，处理深度可达30m。 砂桩技术自20世纪50年代引进我国后，在 工业与民用建筑、交通、水利等工程建设 中得到了广泛应用。
• 式中 s－－砂桩间距（m）；
• 8 复合地基承载力
•
砂桩复合地基承载力特征值应通过现
场复合地基载荷试验确定，初步设计时，
也可通过下列方法估算：
• （1）砂土地基，可根据挤密后砂土的 密实状态，按现行国家标准《建筑地基基 础设计规范》GB 50对黏性土或粉土地基，可按以下公式计算：
•或
fsp kmpfk(1m )fsk
• （2）砂桩的施工质量检验可采用单 桩载荷试验，对桩体可采用动力触探试 验检测，对桩间土可采用标准贯入、静 力触探、动力触探或其他原位测试等方 法进行检测。检测数量不应少于桩孔总 数的2％。
• （3）砂桩地基竣工验收时，承载力 检验应采用复合地基载荷试验。试验数 量不应少于总桩数的0.5％，且每个单体 建筑不应少于3点。
GB/T 50123的有关规定确定；
•
Dr1－－地基挤密后要求达到的相对
密实度，可取0.70~0.85。
• （2）黏性土地基
• 等边三角形布置 s1.08 Ae
• 正方形布置
s Ae
• 式中 Ae－－1根砂桩承担的处理面积 （m2）
•
Ae
Ap m
• 式中 Ap－－砂桩的截面积（m2）；
•
m－－面积置换率。
fsp k[1m (n1)f]sk
• 式中 • •
md2 /de2
fspk－－砂桩复合地基承载力特征（kPa）；
fpk －－桩体承载力特征值（kPa），宜通过
单桩载荷试验确定；
• fsk－－处理后桩间土承载力特征（kPa），
•
宜按当地经验取值，如无经验时，可取天
•
然地基承载力特征值；
• m－－桩土面积置换率；
土液化时，宜用振动沉管成桩法。
• (2)施工时桩位水平偏差不应大于0.3倍 套管外径；套管垂直度偏差不应大于1％。
• 重复压拔管法施打振动挤密砂桩施工示意图
8.5 质量检验 8.5 Quality Verification Test
• （1）对饱和黏性土地基，应间隔28d
后进行质量检验，对粉土、砂土和杂填土 地基，不宜少于7d。
思考题 (Problems)
• （1）砂桩处理砂土和黏性土时的作用机 理有何不同？
• （2）采用砂桩处理地基时，对于砂土地 基和黏性土地基，分别如何确定桩距和 复合地基承载力？
• （3）砂桩的施工方法有哪些？ • （4）砂桩施工后，必须间歇多长时间方
可进行质量检验？
•
d－－砂桩直径（m）；
•
－－修正系数，当考虑振动下
沉密实作用时，可取1.1～1.2；不考虑
振动下沉密实作用时，可取1.0；
•
e0－－地基处理前砂土的孔隙比，
可按原状土样试验确定，也可根据动力
或静力触探等对比试验确定；
•
e1－－地基挤密后要求达到的孔
隙比；
• emax、emin－－砂土的最大最小孔隙比， 可按现行国家标准《土工试验方法标准》
