工程光学 平面反射镜与棱镜

第4章 平面与平面系统 图4－1 平面镜实物成虚像
第4章 平面与平面系统
根据反射定律AON BON ，可得AP AP ， 且均垂直于平面镜PP ，像点A 对平面镜PP 而言和物点 对称，因光线AO 是任意的，所以由A 点发出的同心光束， 经平面镜反射后，成为一个以A 点为顶点的同心光束，这
就是说，平面镜能对物体成完善像。 比较图 4-1 和图 4-2 还可看到物体经平面镜后，实物
sin I1 nsin I1 n sin I 2 sin I 2
因 两 折 射 面 平 行 ， 所 以 I 2 I1 ，I 2 I1 ， 故 U1 U 2 ，可见出射光线EB 和入射光线AD 相互平
行。即光线经平行平板折射后方向不变。根据放大率公
式
tanU 2 1, 1 1, 2 1
平面反射镜的这一性质可用于测量物体的微小转角或位移。 如图4－5所示，R为刻有标尺的分划板，位于物镜L的前焦面 上，当测杆处于零位时，平面镜处于垂直光轴的状态 M0，此时从标尺零点即F点发出的光束经物镜折射、平面镜反 射之后，沿原路返回，重新聚焦于F点。当测杆被被测物体推 移x而使平面镜绕支点转动了α角后，平面镜处于M1状态，平 行光束被反射后，将偏移光轴2α角，聚焦于标尺的F′点。
第4章 平面与平面系统
平面反射镜的这一性质可用于测量物体的微小转角或位
移。如图 4-5 所示，R 为刻有标尺的分划板，位于物镜L 的
前焦面上，当测杆处于零位时，平面镜处于垂直光轴的状态
M 0 ，此时从标尺零点即F 点发出的光束经物镜、平面镜之 后，沿原路返回，重新聚焦于F 点。当测杆被被测物体推移x 而使平面镜绕支点转动 角，此时，平面镜处于状态M1 ，平 行光束被反射后，将偏移光轴2 角，聚焦于标尺的 F 上。 根据几何关系，测杆的位移量 x ytg ，导致的聚焦点位移

半透半反膜
蓝光
红光
100%
50%
50%
分光棱镜
白光
ab
绿光
分色棱镜
转像棱镜
➢ 主要特点：出射光轴与入射光轴平行，实现完全倒像，并能折转很 长的光路在棱镜中。
➢ 应用：可用于望远镜光学系统中实现倒像。
x y
z
x
x z y
y z
y z
x x
yz
y z x
a) 普罗I型转像棱镜
b) 普罗II型转像棱镜
图 3-18 转像棱镜
将玻璃平板的出射平面及出射光路HA一起沿光轴平移l，则CD与EF重合，出射光线
在G点与入射光线重合，A与A重合。
PA
Байду номын сангаас
EC
这表明:光线经过玻璃平板的光路与无折射的通过 空气层ABEF的光路完全一样。这个空气层就称为 平行平板的等效空气平板。其厚度为：
Q
H
G
A
A
l
ddld/n
L
B d FD
d
例题：一个平行平板，折射率n=1.5，厚度d，一束会聚光入射，定点为M ，M距平行平板前表面的距离为60mm，若此光束经平行平板成像与M‘， 并且有M’与M相距10/8mm，求厚度d
l' d (1 1 ) n
n=1.5，Δl’=10/8
M M’ d
§3-3 反 射 棱 镜 B
一、反射棱镜的类型
O1
➢ 反射棱镜的概念：
Q
P
将一个或多个反射面磨制在同一块玻璃上
形成的光学元件称为反射棱镜。
➢ 反射棱镜的作用：
O2 A
折转光路、转像和扫描等。
R
➢ 反射棱镜的术语：

此性质可用于棱镜转像（降低安装要求）
证明：
从△O1O2M得：（不考虑符号）
2I1＝2I2＋β β＝2（I1－I2）
从△O1O2N得：
I1－I2＝α ∴β＝2α（与I1无关）
N

M
2、成一致像：右→左→右
Q
O1
I2
P
I2

A I1 I1
R
O2 Q1
图3-5 双平面镜对光线的变换
第二节 平行平板
棱镜的结构参数 在光路计算中，常要求出棱镜光轴长 度，即棱镜等效平板厚度L。设棱镜的口径为D，则棱镜 光轴长度L与口径D之间关系为：L＝KD 式中K取决于棱 镜的结构形式，与棱镜的大小无关，因此称为棱镜的结 构参数。
（二）几种典型棱镜的展开
１、直角棱镜
２、道威棱镜 ３、五角棱镜
４、等腰棱镜
５、半五角棱镜 ６、斯密特棱镜
Q
O1 B
P
R O2
A
图3-9 反射棱镜的主截面
一、反射棱镜的类型：
反射棱镜种类繁多，形状名异，大体上可分为简单 棱镜、屋脊棱镜、立方角锥棱镜和复合棱镜四类，下面 分别予以介绍。
（一）简单棱镜：
简单棱镜只有一个主截面，它所有的工作面都与主截 面垂直。根据反射面数的不同，又分为一次反射棱镜、二 次反射棱镜和三次反射棱镜。
第三章 平面与平面系统
平面光学元件的分类： 平面反射镜、平行平板、反射棱镜、折射棱镜、光楔。
平面光学元件的作用： 转像、光路转折、产生色散（用于光谱分析）等。
第一节 平面镜成像
一、单平面镜的成像特性：
1. 物、像大小相等，
位置对称于镜面，
成完善像。
l l, 1

件下，增加一次反射。
7
复合棱镜
• 分光棱镜 • 转像棱镜
8
三 反射棱镜的展开
1 2 3
1 2 由于折倒关系， 2 3 1 3
平面镜成完善像，在光 路计算中可以不予考虑
把棱镜的主截面沿反射面折倒，取消棱镜的反射， 以平行玻璃板的折射代替棱镜折射的方法称为“棱 镜的展开”。
摄影者可以从取景器中直接观察到 通过镜头的影像 可以准确地看见胶片即将“看见”的相同影像
17
§3.5 平面镜棱镜的成像方向判断
• 基本依据：反射定律 • 对具有单一主截面的系统
设物的坐标为oxyz,为右手坐标系，ox光轴方向，oy在主 截面内的方向，oz垂直于主截面的方向 ①o’x’光轴方向——按反射定律，与光轴出射方向一致 ② o’z’（垂直于主截面）——视屋脊面个数而定，①没有 或偶数个，则同向，②奇数个，异向 ③ o’y’（主截面内）——视反射次数而定，①奇数次反射 物像坐标系相异，②偶数次反射物像坐标系相同。
20
周视瞄准镜用等腰直角棱镜和道威棱镜组成，想一想是怎样实 现周视的？
同向旋转
例：p79：T4,8,9
21
望远镜
物镜
波罗组合棱镜 ，使实 像倒转为正像
目镜
22
在主截面内的坐标改变方向
4
道威棱镜：光轴与反射面平行 的直角棱镜 入射面、出射面与光轴不垂直 出射光轴与入射光轴方向不变
对物成镜像，光轴方向不变。
5
二次反射棱镜 ---- 相当于双平面镜系统(p68)
光轴转90度 五角棱镜
光轴转180度 二次反射直 角棱镜
光轴平移 斜方棱镜
光轴转45度 半五角棱镜
采用全反射或镀膜 反射棱镜中，反射面的成像性质和平面镜相 同，成理想像 由于在入射、出射面有两次折射，对成像质 量有一定影响

工程光学第二章理想光学系统1、一个折射率为1.52的双凸薄透镜，其中一个折射面的曲率半径是另一个折射面的2倍，且其焦距为5cm，则这两个折射面的曲率半径分别是〔7.8〕cm和〔-3.9〕cm。

2、一个薄透镜折射率为1.5，光焦度500D。

将它浸入某液体，光焦度变成-1.00D，则此液体的折射率为〔1.502〕。

3、反远距型光组由〔一个负透镜和一个正透镜〕组成，其特点是〔工作距大于组合焦距〕。

4、远摄型光组由一个〔正透镜〕和一个〔负透镜〕组成，其主要特点是〔焦距大于筒长〕，因此该组合系统常用在〔长焦距镜头〕的设计中。

第三章平面与平面系统1、反射棱镜在光学系统中的主要作用有〔折叠光路〕、〔转折光路〕和转像、倒像等，在光路中可等效为平行平板加〔平面反射镜〕。

2、某种波长的光入射到顶角为60°的折射棱镜，测得最小偏向角为42°15′，则该种玻璃对于入射波长的折射率为〔1.557〕。

3、唯一能完善成像的光学元器件是〔平面反射镜〕，利用其旋转特性可制作光学杠杆进行放大测量；利用双光楔也可以实现〔微小角度和微小位移〕的测量，主要有〔双光楔旋转测微〕和〔双光楔移动测微〕两种形式。

4、用于制作光学元件的光学材料包括光学玻璃，〔光学晶体〕和〔光学塑料〕三类。

选用光学玻璃时的两个重要参数是〔折射率〕和〔阿贝常数〕。

5、一个右手坐标的虚物，经一个直角屋脊棱镜反射后，成〔右手〕坐标的〔虚〕像。

第四章光学系统中的光束限制1、限制轴上物点成像光束宽度的光阑是〔孔径光阑〕，而〔渐晕光阑〕在其基础上进一步限制轴外物点的成像光束宽度。

2、为减少测量误差，测量仪器一般采用〔物方远心〕光路。

3、测量显微镜的孔径光阑放置在〔物镜后焦平面上〕，视场光阑放置在〔一次实像面处〕，如果用1/2″的CCD接收图像并用14″的监视器观察图像，要求系统放大倍率为140倍，则显微镜的放大倍率是〔5倍〕。

第五章光线的光路计算及像差理论1、实际像与〔理想像〕之间的差异称为像差，包括单色像差和色差两大类。

M
Q
O1
-I1 I’’1 I2 -I’’2
A
O2
R
α
P
△O1O2M，有
(- I1 + I''1) = ( I2 - I’’2 )+β ,
N β
根据反射定律：
α
M
I1 = I”1 ; I2 = I’’2 β ＝2 ( I’’1 - I2 ) 在△O1O2N中，有
Q
O1
A -I1 I’’1 O2
R
α
P
nl '
n' l
l' l n' n
1
这说明正立的像与物等距离的分布在镜面的二边，大小相等，虚实相反。 因此，像与物完全对称于平面镜。
3、镜像与一致像 ①所谓镜像是指若物为右手坐标，像为左手坐标，这种像叫为镜像。
特点：像与物上、下同向，但左右却颠倒，它可通过奇次反射得到。 ② 一致像：物为右手坐标，像也为右手坐标，即物与像是完全一致的，它 可通过偶次反射来得到。 总结：（1）奇数次反射成镜像，偶数次反射成与物一致的像。
目前使用的军用观察望远镜，由于在系统中使用了棱镜，所以它不需要 加入倒像透镜组即可获得正像，同时又可大大地缩小仪器的体积和重量。
此外，在很多仪器中，根 据实际使用的要求，往往需要 改变共轴系统光轴的位置和方 向。例如在迫击炮瞄准镜中， 为了观察方便，需要使光轴倾 斜一定的角度，如图所示。
利用棱镜或平面镜的旋转，就可以 观察到四周的情况，如图中的周视瞄准 镜。 平面镜、棱镜系统主要作用有： ① 将共轴系统折叠以缩小仪器的体积和 减轻仪器的重量； ② 改变像的方向——起倒像使用； ③ 改变共轴系统中光轴的位置和方向； ④ 利用平面镜或棱镜的旋转，可连续改 变系统光轴的方向，以扩大观察范围。

当平面镜旋转θ 角时，出射光线相对于原出射 光线将旋转2 θ 角，而且旋转的方向与镜的旋转 方向一致。
二、双平面镜的成像特性
✓θ
2θ
2θ
θ
济南大学物理学院 工程光学课件
12
证明
✓θ
β=2θ
M1
2I1 2I2
I1 I2
2
I2 I2 θ
I1
I1
M2
I1I2/2
I1I2
与入射角无关 上式恒成立
济南大学物理学院 工程光学课件
D0.33a4
(n1.516)3
D
通光口径仅有原来的1/3
D 道威棱镜
为了在一定通光口径的 条件下，减小棱镜尺寸 两个棱镜同时使用。
济南大学物理学院 工程光学课件
35
这样就组成了立方棱镜 D
D
立方棱镜的一个特点是棱镜尺寸小，通光口径大
立方棱镜的两反射面必须平行，且两反射面必须 镀膜。
立方棱镜只能工作在平行光路中
33
展开图为：
由图可求出展开长度
L AC FG D tan 600 D tan 300 4 3D
3
济南大学物理学院 工程光学课件
34
4. 立方棱镜
直角棱镜的通光口径较大，但是当采用旋转棱镜 改变光轴方向时，此时通光口径就变小了，这样 进入光学系统的光能减少，影响成像质量。
如图所示
a
由几何分析可知：
对2002年3月至2003年12 月间在我院行超声乳化人 工晶体植入手术的415例 （453眼）患者，按照民族 不同分为治疗组（维吾尔、
哈萨克族）与对照组（汉 族），治疗组共227例239 眼，对照组188例214眼。
设备及参数设置

M 1
M 2
位于与两平面反射镜交棱相垂直平面内的光线，不论它的入射光线方向如何，经两个平面反射镜各反射一次后的出射光线相对于入射光线的偏转角总是等于两平面反射镜夹角的它的偏转方向，则与反射面按反射次序由M 相同；
为了使两反射面之间的夹角不变，可将两个反射面做在同一块玻璃上，以代替一般的双平面反射镜组，这就构成了另一类常用的光学元件——反主截面
工作棱
五角棱镜及五角棱镜的展开
反射棱镜展开后是一块平行平板。

1
αβγ===121'
AC h h du =−=ACD ：111/'/CD AC u du u ==。

（二）屋脊棱镜
问题：要得到物体的一致像，而又不宜增加反射棱镜时，如 何解决奇数次反射使物体成镜像的问题？
解决方法：用交线位于棱镜光轴面内的两个相互垂直的反射 面取代其中一个反射面，使垂直于主截面的坐标被这两个相互 垂直的反射面依次反射而改变方向 ，从而得到物体的一致像 （偶数次反射成像）。 屋脊面 —— 这两个相互垂直的反射面叫做屋脊面，带有屋脊 面的棱镜称为屋脊棱镜。
2
（3-4）
根据这一性质，用双面镜折转光路非常有利，其优点：只需 加工并调整好双面镜的夹角 ( 如两个反射面做在玻璃上形成棱 镜 )，而对双面镜的安置精度要求不高，不像单个反射镜折转光 路时存在调整困难。
D
潜望高度 可将成像光束平 移一段距离D
1 2
(a)
M2 A2
3 4 o1
屋脊面，屋脊 双反射镜，入 射光线方向与 出射光线方向 相互平行。成 像光束转180°
本章内容：

平面镜成像 平行平板 反射棱镜 折射棱镜与光楔 光学材料
本章重点： ★ 反射棱镜成像方向的确定 ★ 等效空气平板 ★ 光楔
第一节 平面镜成像
一、平面镜成像 平面反射镜又称平面镜，是光学系统中最简单、而 且也是唯一能成完善像的光学元件，即同心光束经平 面镜反射后仍为同心光束。
这表明 ，光线经过玻璃平板的光路与无折射的通过空气层 ABEF的光路完全一样。这个空气层就称为玻璃平板的等效空气 平板，其厚度为： （3-9） d d - l ' d n
引入等效空气平板的作用在于：如果光学系统的会聚或发散光 路中有平行平板 ( 也可能由棱镜展开而成 )，可将其等效为空气平 板，这对光学系统的外形尺寸计算将非常有利，只需计算出无平 行平板时的像方位置，然后再沿轴向移动一个轴向位移Δl’，就得 到有平行平板时的实际像面位置，即

实验一光学实验主要仪器、光路调整与技巧1.引言不论光学系统如何复杂，精密，它们都是由一些通用性很强的光学元器件组成的，因此，掌握一些常用的光学元器件的结构，光学性能、特点和使用方法，对于安排实验光路系统时，正确的选择和使用光学元器件具有重要的作用。

2.实验目的1)掌握光学专业基本元件的功能；2)掌握基本光路调试技术，主要包括共轴调节和调平行光。

3.实验原理光学实验仪器概述:光学实验仪器主要包括：光源，光学元件，接收器等。

常用光源光源是光学实验中不可缺少的组成部分，对于不同的观测目的，常需选用合适的光源，如在干涉测量技术中一般应使用单色光源，而在白光干涉时又需用能谱连续的光源（白炽灯）；在一些实验中，对光源尺寸大小还有点、线、面等方面的要求。

光学实验中常用的光源可分为以下几类：1）热辐射光源热辐射光源是利用电能将钨丝加热，使它在真空或惰性气体中达到发光的光源。

白炽灯属于热辐射光源，它的发光光谱是连续的，分布在红外光、可见光到紫外光范围内，其中红外成分居多，紫外成分很少，光谱成分和光强与钨丝温度有关。

热辐射光源包括以下几种：普通灯泡，汽车灯泡，卤钨灯。

2）热电极弧光放电型光源这类光源的电路基本上与普通荧光灯相同，必须通过镇流器接入220V点源，它是使电流通过气体而发光的光源。

实验中最常用的单色光源主要包括以下两种：纳光灯（主要谱线：、），汞灯（主要谱线：、、、、、、、）3）激光光源激光（Light Amplification by Stimulated Emission of Radiation，缩写： LASER)，是指通过辐射的受激辐射而实现光放大，即受激辐射的光放大。

激光器作为一种新型光源，与普通光源有显著的差别。

它是利用受激辐射的原理和激光腔的滤波效应，使所发光束具有一系列新的特点。

①激光器发出的光束有极强的方向性，即光束的发散角很小；②激光的单色性好，或者说相干性好，其相干长度可以达十米甚至数百米；③激光器的输出功率密度大，即能量高度集中。

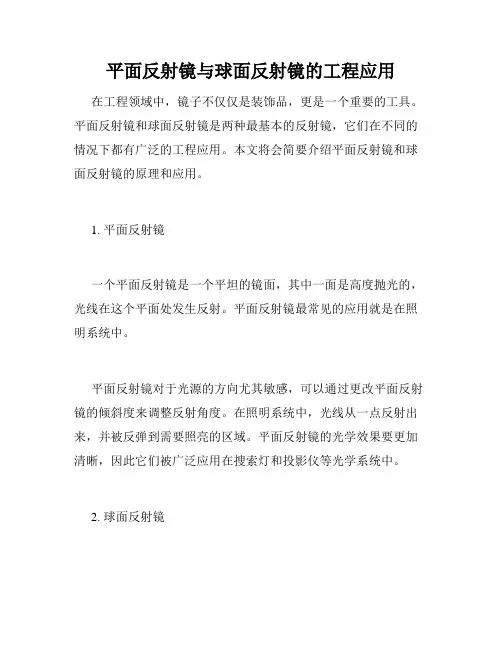

平面反射镜与球面反射镜的工程应用在工程领域中，镜子不仅仅是装饰品，更是一个重要的工具。

平面反射镜和球面反射镜是两种最基本的反射镜，它们在不同的情况下都有广泛的工程应用。

本文将会简要介绍平面反射镜和球面反射镜的原理和应用。

1. 平面反射镜一个平面反射镜是一个平坦的镜面，其中一面是高度抛光的，光线在这个平面处发生反射。

平面反射镜最常见的应用就是在照明系统中。

平面反射镜对于光源的方向尤其敏感，可以通过更改平面反射镜的倾斜度来调整反射角度。

在照明系统中，光线从一点反射出来，并被反弹到需要照亮的区域。

平面反射镜的光学效果要更加清晰，因此它们被广泛应用在搜索灯和投影仪等光学系统中。

2. 球面反射镜与平面反射镜不同，球面反射镜中反光的表面是一个球形的圆弧。

球面反射镜的优点是可以成像，并且可以根据镜面的半径来调整图像的清晰度。

球面反射镜最常见的应用是在汽车的雨刮器上。

雨刮器的球面反射镜通过反射行驶中的光线，从而清晰地显示洒在汽车挡风玻璃上的水滴。

当雨刷沿着挡风玻璃运动时，球面反射镜也会根据雨刷的位置自动调整，使人们能够清晰地看到前方道路。

球面反射镜还经常被用于望远镜和激光设备等领域。

在这些系统中，通过使用不同的曲度和半径的球面反射镜，可以产生大量的光线并精确地控制光线的方向，使其达到预期的效果。

总之，镜子作为一种重要的工具并不局限于其装饰性质。

不管是平面反射镜还是球面反射镜，在工程应用领域都有着广泛的发挥空间。

对于选择合适的反射镜，需要根据不同的需求以及工程实践经验做出合理的选择，这样才能更好地提高工程效率和质量。

统 主截面位置任意的平面镜棱镜系统
单一主截面的平面镜棱镜系统
在x’方向（光轴）上，与光轴的出射方向相同； 在y’方向（主截面内）上，
光轴同向，反射次数为偶数， y和y’同向；反射次 数为奇数， y和y’反向。
光轴反向，反射次数为偶数， y和y’反向；反射次 数为奇数， y和y’同向。
在z’方向（垂直于主截面）上，
注意，xyz，x’y’z’只表示物像的方向而不表 示物像的位置。
确定棱镜系统成像方向 x’轴与出射光轴重合
y’和z’的方向确定有两种方法：
反弹折转法 利用法则法
反弹折转法实例
y x
z
x’
y’ z’
y
y’ z’ x’
x z
利用法则法
利用法则的方法，我们将平面镜棱镜系统 分成三类
具有单一主截面的平面镜棱镜系统 具有两个相互垂直的主截面的平面镜棱镜系
y
z
x
z’ x’
y’
y’’
z’’ x’’
y’’’
x’’’ z’’’
分析系统的成像方向实例
分析系统的成像方向练习
如果两平面镜相对转动，则出射光线方向改变了2。
应用举例
测距仪中，入射光线经过两端的平面镜反射以后 改变90o，且要求该角度保持稳定不变。
方法一：单平面镜。 方法二：双平面镜。
方法三：最可靠的方法是将两个反射面做在同一块 玻璃上– 棱镜。
4-4 棱镜和棱镜展开
一、光学系统中常用的两类棱镜 反射棱镜
Δl’是ΔL’在近轴区的近似。 对于理想光学系统（对近轴区）有：
1. 轴向位移只正比于d 2. Δl’与入射角无关 3. d愈大，平板愈厚，轴向位移Δl’愈大
平行平板的等效光学系统

例：有一焦距为150mm的望远物镜，其口径为40mm， 像的直径为20mm。在物镜后方80mm处放置一直角棱镜 （n=1.5）。设系统无遮光现象，求棱镜入射和出射表面 的通光口径及像平面离开棱镜出射面的距离。
4.3 反射棱镜
三面直角棱镜（立方角锥棱镜）
一个四面体，三个等腰直角三角形相互垂 直，为反射面，底面为一个等边三角形。 从底面以任意方向入射于棱镜的光线，经三个反射面顺序反射后，出射 光线相对于入射光线旋转了180度。
—在可见光波段可以镀银或铝。银比铝反射率高，铝比银稳定，不易被腐蚀。 —金在可见光波段反射率低，在红外区反射率高。
棱镜1
棱镜2
例：开普勒望远系统和斜方棱镜组合而成的10倍望远系 统，若物镜的焦距f物′=160mm，斜方棱镜入射面到物镜 距离为115mm，轴向光束在棱镜上的通光口径为22.5mm （斜方棱镜k=2，n=1.5）求： 1）目镜的焦距f目′；
2）目镜离棱镜出射面的距离。
物镜
目镜
利用等效空气平板的概念，进行像面位置和 光学系统外形尺寸计算是十分方便的。
第四章 平面镜与平面系统
平面镜
平行平板
反射棱镜
折射棱镜
概 述
平面系统在光学系统中的作用：
倒像变为正像。
改变光轴位置和方向。 折叠系统、缩小体积、减轻重量。 通过旋转改变光路方向，扩大观察范围。 分光作用。
4.1
平面镜成像特性
最简单且能完善成像的光学器件。 成像特点：
反射棱镜示意图
4.3 反射棱镜 1. 基本概念
光学系统光轴在棱镜中的部分称为棱镜的光轴。
光轴在棱镜内的总几何长度为反射棱镜的光轴长度。
光线射入棱镜的面称为入射面。 光线射出面称为出射面。 反射棱镜的入射面和出射面均垂直于光轴。 入射面、出射面和反射面均为棱镜的工作面。 两工作面的交线为棱镜的棱。 光轴截面：光轴所决定的平面。 对于由两个或多个棱镜组成的复合棱镜，其光轴不在一个平面，可能 有几个光轴截面。 棱镜的光轴截面与棱垂直，也称为主截面。

特点：像与物上、下同向，但左右却颠倒，它可通过奇次反射得到。 ② 一致像：物为右手坐标，像也为右手坐标，即物与像是完全一致的，它
可通过偶次反射来得到。
总结：（1）奇数次反射成镜像，偶数次反射成与物一致的像。 （2）当物体旋转时，其像反方向旋转相同的度数。
二、平面镜旋转
重要特性：当入射光方向不变，而平面镜旋转时，反射光线的方向将会改变。 若平面镜转过角α，反射光线将转过2α=θ角。 θ＝AOA’’ － AOA’ ＝2（AON － AON1） ∵ AON － AON1 ＝ α
解：若把折射平面看成是曲率半径为r=∞的折射面，那么，近轴区平面 折射的物象公式可写成
n' l' n' l'

n l n l

n ' n r
0
空气 Ⅱ面 d Ⅰ面 -l1 A2’ A A1’ 乙醇
n2’
n2=n1’ -l’2 n1 -l’1 -l2
设水底有物点A，经水、乙醇交界面（平面Ⅰ） 折射后成像为A’，
x’ o’ y’ z’
镜系统的转像情况。
例2：若将直角棱镜换成屋脊棱镜，则情况由是如何？ 例3：如果在系统加上一组透镜系统情况由将如何？
y y x o
z
x
o
z
y’ x’ o’ z’ x’ o’ y’ z’ y’’
x’’
o’’ z’’ y’’’ x’’’ z’’’ o’’’
三、反射棱镜的等效作用与展开
显微镜应向上抬起2.5mm，才可使像清晰。
－l Δl‘ －l
3、应用：将平行玻璃平板简化为一个等效空气平板。
d d l' d / n
举例：1. 一人站在游泳池旁，垂直注视池底物体，试问物体的视见位置要 比实际位置高多少？（水的折射率为4/3） 解：设游泳池水的实际深度为d，有池底物点A发出的光线，经过水平面折 射后，像点A’相对物点A产生了轴向位移。

• 图4－21 靴形棱镜及其展开
28
• 为了满足棱镜的第一个要求，所以在BC面上再加 一个30°角的棱镜EFG 。它和棱镜ABCD组合后， 便构成了一块平行玻璃板，但是两者之间必须留 有一层空气隙，以便是光线在BC面上能发生全反 射。补偿棱镜EFG和棱镜ABCD必须采用同一种 光学材料。由于光线在DC面上的入射角小于临界 角I0，故DC面上必须镀反光膜。
例41图38例41图由图b知物体经物镜的所有成像光束均包含在由物镜d所限定的锥体范围内如果不要求棱镜限制光束那么光束经棱镜入射表面时194036所以由于靴形屋脊棱镜展开后的平行玻璃厚度为d2980d9134mm所以按照公式43平行玻璃板的等效空气平板厚度为918460571516340因此通过棱镜后象平面离开棱镜出射表面的距离为mm27576036棱镜出射表面的通光口径d?为mm由上面的例子可以看出把玻璃平板换算成等效空气层来进行棱镜外形尺寸计算是相当方便的
下列关系：
由O1O2M得
2i1 2i2 或者 2(i1 i2 )
因二平面镜的法线交于N，
故由O1O2N得
i1 i2或 i1 i2
带入上式得 2
8
从上式可知， 与i角大小无关，只取决于两平面镜 间的夹角，因此，光线方向的改变可以根据设计需 要通过选择适当的角来实现。如果保持两平面镜间
简单棱镜的所有工作面均与中截面垂直，它又 有一次反射棱镜、二次和三次反射棱镜之分。一次 反射棱镜的成像性质和单块平面反射镜相同，图412中所示的反射棱镜称直角棱镜和等腰棱镜，随等 腰棱镜底角大小的不同，可实现不同方向 的光轴 偏折。而二次反射棱镜相当于双面角镜，如图4-13 所示。在这类反射棱镜中，光线经两反射面依次反 射后，反射光线相对于入射光线偏转的角度为两反 射面夹角的两倍。

郁道银主编⼯程光学（知识点）第⼀章⼩结（⼏何光学基本定律与成像概念）1 、光线、波⾯、光束概念。

光线：在⼏何光学中，我们通常将发光点发出的光抽象为许许多多携带能量并带有⽅向的⼏何线。

波⾯：发光点发出的光波向四周传播时，某⼀时刻其振动位相相同的点所构成的等相位⾯称为波阵⾯，简称波⾯。

光束：与波⾯对应所有光线的集合称为光束。

2 、⼏何光学的基本定律（内容、表达式、现象解释）1 ）光的直线传播定律：在各向同性的均匀介质中，光是沿着直线传播的。

2 ）光的独⽴传播定律：不同光源发出的光在空间某点相遇时，彼此互不影响，各光束独⽴传播。

3 ）反射定律和折射定律（全反射及其应⽤）：反射定律：1、位于由⼊射光线和法线所决定的平⾯内；2、反射光线和⼊射光线位于法线的两侧，且反射⾓和⼊射⾓绝对值相等，符号相反，即I’’=-I。

全反射：当满⾜1、光线从光密介质向光疏介质⼊射，2、⼊射⾓⼤于临界⾓时，⼊射到介质上的光会被全部反射回原来的介质中，⽽没有折射光产⽣。

sinI m=n’/n，其中I m为临界⾓。

应⽤：1、⽤全反射棱镜代替平⾯反射镜以减少光能损失。

（镀膜平⾯反射镜只能反射90%左右的⼊射光能）2、光纤折射定律：1、折射光线位于由⼊射光线和法线所决定的平⾯内；2、折射⾓的正弦和⼊射⾓的正弦之⽐与⼊射⾓⼤⼩⽆关，仅由两种介质的性质决定。

n’sinI’=nsinI。

应⽤：光纤4 ）光路的可逆性光从A点以AB⽅向沿⼀路径S传递，最后在D点以CD⽅向出射，若光从D点以CD ⽅向⼊射，必原路径S传递，在A点以AB⽅向出射，即光线传播是可逆的。

5 ）费马原理光从⼀点传播到另⼀点，其间⽆论经历多少次折射和反射，其光程为极值。

（光是沿着光程为极值（极⼤、极⼩或常量）的路径传播的），也叫“光程极端定律”。

6 ）马吕斯定律光线束在各向同性的均匀介质中传播时，始终保持着与波⾯的正交性，并且⼊射波⾯与出射波⾯对应点之间的光程均为定值。

折/反射定律、费马原理和马吕斯定律三者中的任意⼀个均可以视为⼏何光学的⼀个基本定律，⽽把另外两个作为该基本定律的推论。

<<光学工程基础>>参考文献和习题1 光波、光线和成像参考文献：1. Walker Bruce H. Optical Engineering Fundamentals. Bellingham, Washington: SPIE,19982. 袁旭滄. 应用光学. 北京：国防工业出版社，19883. Ditteon Richard 著，詹涵菁译. 现代几何光学. 长沙：湖南大学出版社，20044. Smith W J. Modern Optical Engineering. Boston: The McGreaw-Hill Companies, Inc, 20015. 陈熙谋. 光学•近代物理. 北京：北京大学出版社，20026. 钟钖华. 现代光学基础. 北京：北京大学出版社，20037. Ghatak A K, Thyagarajan K. Contemporary Optics. New Y ork: Plenum Publishing Corporation, 19788. 彭旭麟，罗汝梅. 变分法及其应用. 武汉：华中工学院出版社，19839. Kidger Michael J. Fundamental Optical Design. Bellingham, Washington: SPIE,200210. Jenkins F , White H. Fundamentals of Optics. New Y ork: The McGreaw -Hill Companies, Inc, 197611. Hecht E. Optics. Reading, Massachusetts: Addison-Wesley, 1987习题:1. 简述几何光学的几个基本定律。

2. 简述成像的基本概念。

3. 光在真空中的速度是多少？在水中呢？在钻石中呢？4. 画出折射角i '随入射角i 变化的函数曲线，条件是1=n ，n '是下列值：(a) 1.333；(b)1.5163；(c) 1.78831。
