导流洞封堵方案
1.1 概述
进口位置用M7.5浆砌石先封堵2米，分两期进行（见图1）。然后在DO+075.062~DO+078.062用M7.5浆砌石封堵。封堵位置要严格凿毛并清洗干净，封堵浆砌石砂浆一定要饱满。
1.2 施工布置
1.2.1施工用水
从洞外设置的就近接水点用水泵通至施工作业面。
1.2.2施工用电
从左岸坝顶变压器接引至导流输水隧洞工作面，作为本工作面的洞内照明用电电源和动力用电。由于本工程隧洞不长，照明线顺洞壁架设离地1.5m以上，并采用优质绝缘电缆进洞。并均应离洞侧岩墙15cm左右，用瓷甁固定。
1.2.3施工照明和通讯
（1）施工照明
洞内照明采用36V安全照明，安装行灯变压器和36V灯具，每隔6m安装1套36V灯具，另外还配备部分应急灯，洞挖结束后安装大面积照明采用金卤灯，洞挖工作面适当配置3～4盏高强的照明灯。
（2）施工通讯
洞口设置值班室，洞内用对讲机与洞口值班室随时相联系，洞口值班室安装一部程控电话（或手机）与项目部联络，另配置6台对讲机作为辅助联络工具，项目部负责人及有关部门负责人配置无线移动电话。
1.2.4施工平面布置
图1
图2
1.3 施工
1.3.1施工程序
施工用电和用水→材料准备到指定位置→用挖机在顺流墙堵一临时围堰→图1中的模板按轮廓准备好→进口封堵支模→进口封堵浇筑→岔口浆砌石封堵砌筑→质量检验、收方→收尾
1.3.2浆砌石施工
砌体材料
1、石料
1）砌石体的石料从石料场加工运输至现场，选取的石料确保砌石材质坚实新鲜、无堆石剥落层或裂纹，石材表面无污垢、水锈等杂
质，色泽均匀的石材用于表面。石料的物理力学指标符合施工图纸及技术规范的要求。
2）砌石体分毛石砌体和料石砌体，各种石料外形规格如下：
块石砌体：块石应呈块状，中部厚度不小于20cm。规格小于要求的毛石，可用作片石塞缝，其用量不超过该处砌体重量的10%。
2、砂
砂的质量符合规范和设计的规定。砂浆采用的砂料，粒径为0.15～5mm，细度模数为2.5～3.0，砌筑用砂浆的砂，最大粒径不大于5mm。
3、胶凝材料（用于砌筑工程的水泥砂浆）
1）胶凝材料的配合比满足施工图纸规定的强度和施工和易性要求，配合比必须通过试验来确定。施工中需要改变胶凝材料的配合比时，将重新试验，并报送监理批准。
2）拌制胶凝材料，严格按试验确定的配料单进行配料，配料的称量允许误差将符合下列规定：
水泥为±2%，砂、砾石为±3%，水、外加剂为±1%。
3）胶凝材料拌和过程中要保持粗、细骨料含水率的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。
4）胶凝材料拌和时间：机械拌和不少于2～3min，一般不采用人工拌和，局部少量的人工拌和至少干拌三遍，再湿拌至色泽均匀，方再使用。
5）胶凝材料随拌随用。胶凝材料的允许间歇时间通过实验确定，
或参照表1.1-1选定。
表1.1 -1 水泥砂浆的允许间歇时间
浆砌石施工
1.砌石体采用铺浆法砌筑，砂浆稠度为30～50mm，当气温变化时，适当调整。
2.采用浆砌法砌筑的砌石体转角处和交接处同时砌筑，对不能同时砌筑的面，留置临时间断处，并砌成斜搓。
3.砌石尺寸和位置的允许偏差，不超过《砌体工程施工及验收规范》GB50203－98表6.1.6中的规定。
4.砌筑挡土墙时应符合下列规定：
（1）石料中部厚度不应小于20cm；
（2）每砌3~4为一分层高度，每个分层高度应找平一次；
（3）外露面的灰缝厚度不得大于40mm，两个分层高度间的错缝不得小于80mm。
5．块石砌体
1）石料运输
块石料采用5t自卸汽车运至工作面附近，然后由人工搬运至工作面，进行砌筑。砌筑材料砂、水泥等均用5t自卸汽车运到施工现场。
2）施工程序
毛石砌体施工流程图
3）砌筑
（1）砌筑毛石基础的第一皮石块要座浆，且将大面向下。毛石基础扩大部分，若做成阶梯形，上级阶梯的石块至少压砌下级阶梯的1/2，相邻阶梯的毛石相应错缝搭接。
（2）块石砌体分皮卧砌，并上下错缝、内外搭砌，不采用外面侧立石块、中间填心的砌筑方法。
（3）块石砌体的灰缝厚度为20～30mm，砂浆饱满，石块间较大的空隙先填塞砂浆，后用碎块或片石嵌实，不采用先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不相互接触。
（4）块石砌体第一皮及转角处、交接处和洞口选用较大的平毛石砌筑。
（5）块石墙设置拉结石。拉结石均匀分布、相互错开，一般每0.7m3墙面至少设置一块，且同皮内的中距不大于2m。拉结石的长度，若其墙厚等于或小于400mm时，等于墙厚；墙厚大于400mm时，用两块拉结石内外搭结，搭结长度不小于150mm，且其中一块的长度不小
于墙厚的2/3。
6.养护：
砌体外露面，在砌筑后12～18h之间开始养护，经常保持外露面的湿润。
1.4 文明施工
1.4.1文明施工管理制度及办法
为创建文明施工现场及清洁、卫生环境，实现工地围栏标准化、现场规范化、厨房厕所卫生化、宿舍办公室规范化，确保施工现场文明、卫生、安全，特制定本措施。
1、严格按阿额水库工程施工招标文件的要求实施，开展讲文明、树新风的活动，争创文明工地。
2、项目部指派一名副经理抓文明施工工作并实行责任承包制，将文明施工与各作业班组和管理人员工资考核挂钩。
3、制定现场文明施工措施和奖惩办法，并经常进行检查、落实。
4、按照施工总平面布置图实施布置管理，施工现场所有临时设施均必须按监理人审定的平面布置图进行布置，使施工现场处于有序状态。
5、将工地办成露天工厂,不但施工秩序井然,整洁,卫生,而且工地的原材料和半成品严格按我公司《文明施工管理办法》要求分类堆放，并用标识牌标识清楚。
6、场内施工道路保持路面平整，排水畅通，晴天洒水除尘，并
经常检查、维护及保养。安排专人负责，落实到人。
7、教育施工人员自觉遵纪守法，维护施工现场的治安，协助现场治安管理机构，搞好工地的治安保卫工作。
8、生活区的清洁卫生工作，实行区域管理，责任落实到人，及时清理生活垃圾，并运至指定地点，定期对生活区进行卫生检查、评比。
9、施工部位的材料，必须按材料性质分类堆放，不乱扔、乱丢，对于暂不使用的材料，及时收检入库，做到工完料清。
10、确保施工安全的安全设施，如操作架等应按安全规程要求设置，并保持整齐、规范。
11、砼和水泥砂浆拌和站生产过程中，场地及场地周围要及时冲洗、清除废物，保持场地干净、整洁。
12、场内施工的机械设备，不随意停放，必须停放于规划的施工机械设备停放场，保持整齐。
13、工程施工完工后，按业主要求及时拆除所有临时设施，对施工现场进行清理，做到工完、料清、场地净。
1.4.2文明施工管理措施
为了实现文明施工管理目标，项目部将采取以下措施：
1、施工现场入口处设立“五牌一图”即承包责任人及项目名称牌、安全文明施工责任牌、安全生产警示牌、企业质量目标宣传牌、企业安全目标宣传牌、施工平面布置图，使施工现场处于有序状态。
2、施工现场管理规范，制定文明施工章程，定期进行文明施工大检查，检查出现的问题提出进一步的整改措施。
3、对配职人员对公共区域进行清理、清扫，施工现场材料堆放整齐有序、场地清洁平整，排水畅通。
4、施工现场所有施工管理人员和操作人员必须着装统一整洁；施工车辆停放场保持整洁有序；道路、施工标示设置齐全。
5、现场照明线路及水管布置规范、有序，做到整齐美观。
1.5 环境保护
1.5.1环境保护管理目标
项目部环境保护的管理目标是：以“均衡生产，文明施工、科学管理”为宗旨指导工程建设。在合同实施的同时，同步实施相应的环保措施，使施工现场各项环保指标达到国家标准和地方标准、满足合同要求。
施工作业人员一律挂牌上岗，特种作业人员必须凭证上岗，工地做到整齐有序、整洁清爽，各种施工标志统一、美观、齐全，施工工艺科学合理，严格按照程序化、标准化作业，创建文明工区。
1.5.2环境保护管理制度
1、检查、报告制度
项目实施过程中，进行每月一次的环境大检查及日常巡查，每次检查做好记录和跟踪验证工作，对工程施工过程中存在的重大环保问
题，以书面的形式向上级主管部门汇报。
2、例会制度
项目部每月召开一次环境保护例会，对上一月环保管理情况进行总结点评，对存在的问题提出整改要求，并对下一阶段的环保重点治理工作做出安排。
3、奖罚制
每个施工季度进行一次环境保护的评比工作，对做的好的进行奖励，对工作过程中环境保护工作做的不彻底的进行教育、批评，并进行适当惩罚。
1.5.3环境保护措施
施工中严格遵守环境保护的规定，认真作好施工区和生活营地的环境保护工作，防止工程施工造成施工区附近环境污染和破坏。主要环保措施如下：
1、认真贯彻落实国家有关环境保护的法律、法规和规章及本合同的有关规定，做好施工区域的环境保护工作，对施工区域外的植物、树木尽量维持原状，防止由于工程施工造成施工区附近地区的环境污染、大面积冲刷和水土流失。积极开展尘、毒、噪音治理，合理排放废渣、污水。积极配合当地环境保护行政主管部门对施工区和生活营地进行的定期或不定期的专项环境监督监测。
2、工程开工前，编制详细的施工区和生活区的环境保护措施计划，报监理人审批后实施。根据具体的施工计划制定出与工程同步的
防止施工环境污染的措施，妥善解决由于施工或生活活动而产生的与周围居民或单位的环境纠纷，承担应负的责任。由安全环保办全面负责施工区及生活区的环境监测和保护工作，接受环境监理工程师的指导。定期对本单位的环境事项及环境参数进行监测，每月按环境监理工程师指定的报表内容、格式报送环境月报，报告本月的环境保护工作及环境监测结果。
3、加强水质保护
1）施工场地修建排水沟、沉沙池，减少泥砂和废渣进入河道。施工前制定施工措施，做到有组织的排水。尾水开挖施工过程中，保护开挖邻近建筑物和边坡的稳定。
2）施工机械、车辆定时集中清洗。清洗水经集水池沉淀处理后再向外排放。
3）砼和水泥砂浆产生的碱性废水，加酸中和处理后再向外排放。
4）生产、生活污水采取治理措施，对生产污水按要求设置水沟塞、挡板、沉砂池等净化设施，保证排水达标。生活污水先经化粪池发酵杀菌后，按规定集中处理或由专用管道输送到无危害水域，执行国家《污水综合排放标准》GB8978-1996。
5）每月对排放的污水监测一次，发现排放污水超标，或排污造成水域功能受到实质性影响，立即采取必要治理措施进行纠正处理。
4、做好弃渣场的治理措施，按照监理人批准的弃渣规划有序地堆放和利用弃渣，防止任意倒放弃渣降低河道的行洪能力以及影响其他承包人的施工和危及下游居民的安全。
5、搞好空气质量的保护
1）在水泥、粉煤灰装卸运输过程中,保持良好的密封状态。混凝土拌合系统安装除尘设备，骨料堆积角度不要过大,并适当加湿除尘，降低粉尘危害。
2）机械车辆使用过程中，加强维修和保养，防止汽油、柴油、机油的泄露，保证进气、排气系统畅通。另配备专用洒水车及设备对施工道路、场地进行不定期洒水，保证路面潮湿无扬尘。
3）运输车辆及施工机械，使用0#柴油和无铅汽油等优质燃料，减少有毒、有害气体的排放量。
4）对生产及道路上撒落的砂石、混凝土、石渣等废渣及时进行清扫。场内施工道路保持路面平整，排水畅通，晴天洒水除尘，并经常检查、维护及保养。安排专人负责，落实到人。
5）不在施工区内焚烧会产生有毒或恶臭气体的物质。因工作确需要焚烧时，报请当地环境行政主管部门同意，采取防治措施，在环境监理工程师监督下实施。
6、加强噪声控制
1）加强交通噪声的控制和管理。合理安排运输时间，避免车辆噪声污染对敏感区影响。合理布置砼及砂浆搅拌机等机械的位置，尽量远离居民区。
2）调整施工时段：晚间控制高噪声机械的设备运行、作业，空压机、混凝土拌合楼等噪声较大的施工机械设备操作人员实行轮班制，控制工作时间；并为相应机械设备操作人员配发噪声防护用品。
3）选用低噪声设备，加强机械设备的维护和保养，尽可能降低施工噪声。
4）混凝土拌合生产采用自动化控制，减少工人噪声环境的工作时间，操作室、控制室、值班室采取隔音措施，减少噪音危害。
5）进入生活营地和其它非施工作业区的车辆，不使用高音和怪音喇叭；广播宣传、音响设备合理安排时间，不影响公众办公、学习和休息。
6）电磁辐射污染防治按国家的关规定执行。
7、弃渣和固体废弃物处理
1）施工弃渣和固体废弃物以国家《固体废弃物污染环境防治法》为依据，按设计和合同文件要求送至指定弃渣场。
2）做好弃渣场的综合治理，按照设计要求采取工程保护措施，避免边坡失稳和弃渣流失。
3）保持施工区和生活区的环境卫生，在施工区和生活营地设置足够数量的临时垃圾贮存设施，防止垃圾流失，定期将垃圾送至指定垃圾场，按要求进行复土填埋。
4）含有铅、铬、砷、汞、氰、硫、铜、病原体等有害成份的废渣，经报请当地环保部门批准，在环境监理工程师指导下进行处理。
8、土地利用、水土保持和绿化
1）按设计和合同要求合理利用土地。因堆料、运输或建筑临时占用合同规定以外的土地，向项目办提出申请，批准后方可使用。施工作业时表面土壤妥善保存，临时施工完成后，恢复原来地表面貌或
复土。
2）施工活动中严格按合同要求采取措施，防止水土流失，防止破坏植被和其它环境资源：按设计要求合理砍伐树木，清除地表余土或其它地物，不乱砍、滥伐林木，不破坏草灌等植被；进行开挖、涵洞和临时道路施工时，根据地形、地质采取工程或生物防护措施，防止边坡失稳、滑坡、坍塌或水土流失；做好弃渣场的治理措施，按照监理工程师批准的弃渣规划有序地堆放和利用弃渣，防止任意倒放弃渣阻碍河、沟等水道，降低水道的行洪能力。
9、公众健康
1）卫生防疫：所有施工人员到（经）环管办认可的卫生防疫部门进行传染病检查，合格后方可入场；施工人员每年进行一次体检，食品从业人员有按《食品卫生法》要求的上岗证书，持证上岗；密切监视传染病疫情情况，发现疫情，按《传染病防治法》立即报告当地卫生防疫部门和环境监监测部门，并上报总监理工程师，采取适当紧急控制措施。
2）灭鼠：每天对居住和工作环境进行卫生清扫和消毒，施工区每年集中灭鼠二次（4月份、10月份各一次），食堂、粮仓、垃圾箱等场所经常投放鼠药。
3）预防虫媒传染病：采取措施灭蚊、灭蝇以防止疟疾、乙型脑炎及食品污染疾病发生，施工区和生活营地内，每年集中灭蚊、灭蝇三次（7、8、9月份）。
4）预防介水传染病：生活用水执行国家“生活饮用水卫生监督
管理办法”和和《生活饮用水卫生标准》（GB5749-85）；生活用水水源设置明显的卫生防护带；集中生活供水系统按卫生标准进行净化，加氯杀菌消毒，每月向监理工程师报告一次集中供水系统杀菌消毒情况。
5）粪便管理：粪便处理执行《粪便无害化卫生标准》（GB7959-87），在有自来水的地方建设水冲厕所和高效化粪池，对分散人群，建设无蝇、蛆、无臭、无污染的“三无”干厕，定期将粪便收集至化粪池处理。
10、保持施工区和生活区的环境卫生,在施工区和生活区设置足够数量的临时卫生设施,定时清除垃圾,并将其运至指定地点堆放或掩埋、焚烧处理。
11、进入现场的材料、设备必须置放有序，防止任意堆放器材、杂物阻塞工作场地周围的通道和破坏环境。
12、在工程完工后按监理人的要求拆除施工临时设施，清除施工区和生活区的施工废弃物，并按监理人批准的环境保护措施、计划完成环境恢复。
第一章施工总说明 1.1 工程概况 **水库工程位于重庆市*县境内,地处长江三峡区段小流域的二级支流桃溪河上游,坝址至*县县城47Km,距重庆市的公路里程为 350Km。**水库是以农业灌溉和城镇供水为主,兼有发电效益,并为妥 善安置三峡水库移民提供有利条件的综合利用工程,水库正常蓄水 位450.00m,总库容为1.042亿m3,属多年调节水库。 工程规模为Ⅱ等大（2）型,分枢纽和灌区两大部分,枢纽由面板堆石坝、溢洪道、排砂放空洞、引水道和装机6MW的坝后电站组成； 灌区由1条总干渠、2条分干渠、6条支渠和装机9MW的跌水电站组 成。 主洞由上游进口段、洞身段、下游出口段等组成,导流洞全长702.119m,其中进口段34.094m,洞身段652.180m,出口段16.206m, 导流洞断面为城门洞型,洞身采用钢筋混凝土衬砌,衬砌厚度30～ 50cm,衬砌后的过流断面为3m×4m（宽×高）。导流洞进口底板高程 为361.00m,出口底板高程350.00m。 1.2 水文气象及地形地质 1.2.1 水文气象 （1）水文 坝址控制流域面积235.8km2,坝址多年平均流量5.28m3/s,多年平均径流量为1.66亿m3；经历史调查推测坝址最大洪峰流量为 1480m3/s,每年4～10月为汛期,11月～次年3月为枯水季节,主汛期 为6～8月份。 （2）气象 多年平均降雨量：1404.9mm 多年平均气温：18.6℃
极端最低气温：-4.5℃ 极端最高气温：42.0℃ 多年平均蒸发量：1141.3mm 实测最大风速：24m/s 多年平均风速：0.8m/s 多年平均雨日见表1-1. 1.2.2 地形、地质条件 **水库工程坝址位于桃溪河的小河滩,该处河道呈“S”形,河谷呈不对称“V”型横向谷,两岸山体完整、雄伟,岸坡左陡右缓,左岸 呈一陡岩状,坡角为60°～70°,右岸地形稍缓,坡角为30°～50°, 部分地段分布有残、坡积物及崩积物,河谷宽约50m,常水位355～ 362m,水面宽10～20m。河床覆盖层漂卵砾石夹砂层度0～3m。 坝址范围内出露地层为侏罗系中统千佛岩组第七岩性段,地基岩石为砂岩、粉砂岩及泥质岩、夹页岩。河床部位强风化层厚0～ 5.00m,弱风化层厚2.00～13.00m；左岸强风化层厚0～17.35m,弱风 化层厚 2.00～63.00m；右岸强风化层厚0～13.00m,弱风化层厚 2.00～34.00m。坝址区断层发育程度较低,已查明的6条断层中,F3、 F4规模稍大,F1、F2、F5、F6规模均较小。地下水在高程450m以上埋 藏较深,在高程450m以下埋藏较浅。 坝区地震基本烈度属6度以下地区,建筑物不考虑地震设防。

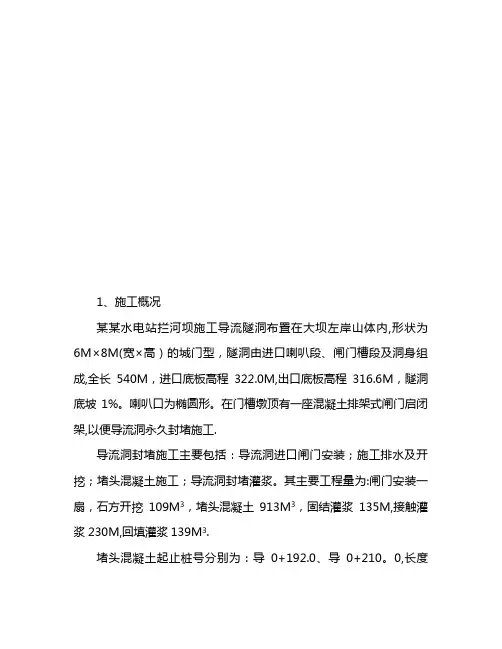

1、施工概况 某某水电站拦河坝施工导流隧洞布置在大坝左岸山体内，形状为6M×8M（宽×高）的城门型，隧洞由进口喇叭段、闸门槽段及洞身组成，全长540M，进口底板高程322.0M，出口底板高程316.6M，隧洞底坡1%。喇叭口为椭圆形。在门槽墩顶有一座混凝土排架式闸门启闭架，以便导流洞永久封堵施工。 导流洞封堵施工主要包括：导流洞进口闸门安装；施工排水及开挖；堵头混凝土施工；导流洞封堵灌浆。其主要工程量为：闸门安装一扇，石方开挖109M3，堵头混凝土913M3，固结灌浆135M，接触灌浆230M，回填灌浆139M3。 堵头混凝土起止桩号分别为:导0+192.0、导0+210.0，长度
