卫生器具及给水配件安装工程检验批质量验收记录表
GB50242-2002
说明：1、主控项目：①卫生器具交工前应做满水和通水试验。
满水后各连接件不渗漏；通水试验给、排水畅通。
②排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不得小于50mm。
试水观察检查。
③卫生器具给水配件安装应完好无损伤、接口严密，启闭部件灵活。
观察、手扳检查。
2、一般项目：①卫生器具的安装允许偏差。
接线、吊线和尺量检查。
②卫生器具给水配件安装标高的允许偏差。
尺量检查。
③有饰面的浴盆，应留有通向浴盆排水口的检修门。
观察检查。
④卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平均。
观察和手扳检查。
⑤浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1.8m，尺量检查。

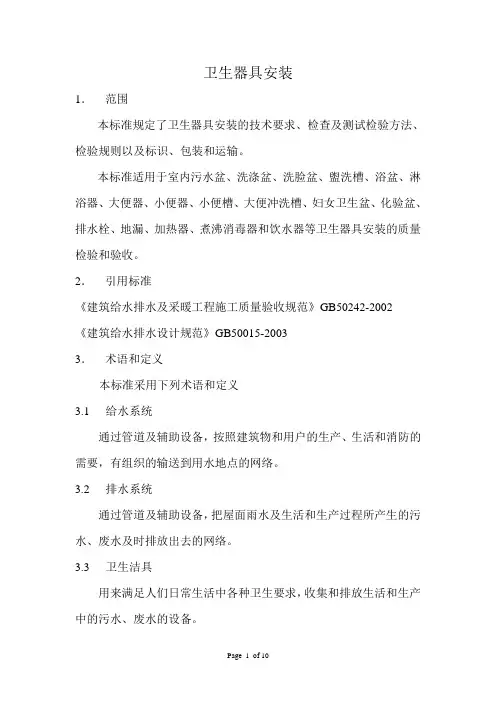

卫生器具安装1．范围本标准规定了卫生器具安装的技术要求、检查及测试检验方法、检验规则以及标识、包装和运输。
本标准适用于室内污水盆、洗涤盆、洗脸盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验和验收。
2．引用标准《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑给水排水设计规范》GB50015-20033．术语和定义本标准采用下列术语和定义3.1给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
3.2排水系统通过管道及辅助设备，把屋面雨水及生活和生产过程所产生的污水、废水及时排放出去的网络。
3.3卫生洁具用来满足人们日常生活中各种卫生要求，收集和排放生活和生产中的污水、废水的设备。
3.4给水配件在给水和热水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
3.5管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
4．技术要求4.1质量管理4.1.1 卫生器具安装工程施工现场应具有必要的施工技术标准，健全的质量管理体系和工程质量检测制度，实现施工全过程控制。
4.1.2 建筑室内施工时应按照批准的工程设计文件和施工技术标准进行施工。
修改设计应具有设计单位出具的设计变更通知单。
4.1.3 施工时应编制施工组织设计或施工方案，经批准后方可实施。
4.1.4 分项工程应按系统、按区域、施工段进行划分，并划分成若干个检验批进行验收。
4.1.5 工程质量验收人员应具备相应的专业技术资格。
4.2材料检验所用材料必须具有中文质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准或设计要求，进场时应做检查验收，外观检查，查看是否有裂纹及破损。
色泽是否均匀、外表是否光洁等，并经监理工程师核查确认。
4.2.1标识：应在产品的明显部位处，设置商标和耐腐蚀的金属产品标牌，并应标明：a．产品名称、型号；b．产品出厂编号c．产品制造日期；d．制造厂名称等；4.2.2包装：产品多为瓷质，需用草袋或软纸盒包装。
卫生器具给水配件安装1 适用范围 适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、 小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、加热器、煮沸消毒器、饮水 器等给水配件安装。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002 ）3 施工准备 3.1 材料准备（1）进入现场的卫生洁具给水配件，必须具有中文质量合格证明文件，规格、 型号及性能检测报告出厂合格证应符合国家技术标准或设计要求。
（2）所有卫生器具给水配件进场时应对品种、规格、外观进行验收，必须有 完整的安装使用说明书。
（3）给水配件规格应标准，质量可靠，外表光滑，电镀均匀，无裂纹、砂眼 等缺陷。
（4）在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
3.2 主要机具 机具：冲击电锤、手电钻。
工具：活动扳手、呆扳手、螺丝刀、剪刀。
量具：钢卷尺3.3 作业条件（1）卫生器具安装后，根据设计和规范要求，确定好卫生器具给水配件的标 高。
（2）蹲式大便器冲洗阀应在其台阶砌筑前安装。
（3）其他卫生器具给水配件安装应待室内装修结束，门锁已安装后再进行安 装。
4 施工工艺 4.1 工艺流程卫生器具给水配件的安装高度施工准备4.2 一般规定给水配件检验注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度为700mm ，其他卫生器具给水配件的安装高度，应按照卫生器具实际尺寸相应减少。
4.3 操作工艺冲洗阀分为手压冲洗阀、脚踏冲洗阀、延时自闭冲洗阀等多种形式，一般采用延时自闭冲洗阀。
（1）小便斗冲洗阀安装高度是1100mm ，安装时，应将通往便斗的短管卸下来，连同压盖用油灰安装在便斗上端的进水口上，而后将冲洗阀用油麻缠好安装在做好的水口管道上，拧紧使其严密，对正便斗进水口中心，带上短管，找正找直压盖和短管，擦净多余的油灰，再将冲洗阀上的压盖拧靠在墙面上。
（2 ）蹲便器冲洗阀安装前首先根据冲洗阀形式，按照设计和规范要求，确定冲洗阀安装高度，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母由胶圈卸下，分别套在冲洗管直线管段上，将弯管的下端插入胶皮碗内40～50mm ，用喉箍卡牢。
卫生洁具安装工艺本工程坐便器采用3L/6L双档水箱；手术刷手池室、护士站室、诊室、治疗室、洁净无菌室、供应中心、ICU等有无菌要求或防止交叉感染场所的洗手盆应采用感应自动水龙头。
本工程淋浴器采用单柄混调开关；公共卫生间蹲便器采用脚踏式冲洗阀、洗手盆、小便器采用红外感应延时自闭冲洗阀。
（一）、工艺流程安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装→卫生洁具与墙、地缝处理→通水试验。
（二）、卫生器具安装的一般要求首先，按图纸要求的平面坐标，找准地面线，按器具的尺寸在地面、墙面栽好膨胀螺栓(并在螺栓上涂上密封胶，以免破坏防水)，卫生器具的支托架必须牢固、平整，与器具结合必须严密；所有器具安装前必须将排水口覆盖物等管堵摘掉，将承口内清理干净方可安装；卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳；卫生器具的给水配件应完好无损伤，接口严密，启闭部分灵活；卫生器具安装质量要求严格按施工验收规范及招标技术规范的规定。
（三）、卫生器具安装允许偏差见表：1、取出地面下水口的管堵,检查管内确无杂物后,将管口周围清扫干净。
2、安装坐便器的地面必须坚硬平整。
不能铺有地砖或其他装饰材料，砂石杂物要清理干净。
3、坐便器固定前，要使其水平并用水平尺校准。
4、坐便器固定拉爆螺栓固定法：将坐便器放在安装位置，在地面画出坐便器底脚轮廓线，并能过坐便器上的安装孔画出螺栓孔位置。
打好孔后，插入螺栓，在坐便器排出口与地面排污口接合处涂粘合剂，将坐便器平稳放好，坚固拉爆螺栓，最后用水泥砂浆密封坐便器底脚。
水泥粘结法：在地面上画出坐便器底脚轮廓线，沿轮廓线向内铺设一圈宽30mm，高15mm的水泥砂浆，在坐便器排出口与地面排污口接合处涂粘合剂，抹干净坐便器底脚，将其平稳地安放在安装位置，使之粘结牢固，抹净溢出的水泥砂浆。
坐便器安装效果图（五）、蹲式大便器安装1、将胶皮碗套在蹲便器进水口上，要套正，套实。
