目录引言......................................... 错误!未定义书签。
1 主变压器的选择 (7)1.1 主变压器选择的一般原则 (7)1.1.1 主变压器台数的选择 (7)1.1.2 主变压器容量的选择 (7)1.2 主变压器型式选择 (7)1.2.1 主变压器相数的选择 (7)1.2.2 绕组数的选择 (8)1.2.3 绕组连接方式的选择 (8)1.2.4 主变调压方式的选择 (8)1.2.5 容量比的选择 (9)1.2.6 主变压器冷却方式的选择 (9)1.3 主变压器的选择结果 (9)1.4 变电站站用变选择 (9)1.4.1 站用变的选择 (10)1.4.2 站用电接线图 (10)2 电气主接线及设计 (10)2.1电气主接线概述 (11)2.1.1电气主接线的基本要求 (11)2.1.2 主接线设计的原则 (12)2.2主接线的基本接线方式选择 (12)2.2.1 单母线接线及单母线分段接线 (12)2.2.2 双母线接线及双母线分段接线 (13)2.2.3 带旁路母线的单母线和双母线接线 (13)2.2.4 一台半断路器双母线接线 (14)2.2.5 桥形接线 (15)2.3 主接线方案的比较选择 (15)2.4 电气主接线设计图 (16)3 短路电流的计算 (17)3.1 概述 (17)3.2 短路电流计算相关内容 (17)3.2.1 短路电流计算的目的 (17)3.2.2 短路电流计算的一般规定 (17)3.2.3 短路计算的基本假设 (18)3.2.4 短路电流计算的步骤 (18)3.3 变压器电抗标幺值计算 (18)3.3.1 变压器参数的计算 (19)3.3.2 主变压器参数计算 (19)3.3.3 站用变压器参数计算 (20)3.4 各短路点的短路计算 (20)3.4.1 (1)K点短路计算 (20)3.4.2 (2)K点短路计算 (21)3.4.3 (3)K点短路计算 (22)4 电气设备的选择 (24)4.1 概述 (24)4.1.1 电气设备选择的一般原则 (24)4.1.2 电气设备选择的有关规定 (24)4.2 电气设备选择的技术条件 (24)4.2.1 按正常工作条件选择电气设备 (24)4.2.2 按短路条件校验设备的动稳定和热稳定 (25)4.2.3 高压电气设备的选择校验项目 (26)4.3 断路器的选择 (27)4.3.1 330kV侧断路器的选择 (27)4.3.2 110kV侧断路器的选择 (28)4.3.3 35kV侧断路器的选择 (29)4.3.4 断路器选择结果 (30)4.4 隔离开关的选择 (30)4.4.1 330kV侧隔离开关的选择 (31)4.4.2 110kV侧隔离开关的选择 (32)4.4.3 35kV侧隔离开关的选择 (33)4.4.4 隔离开关的选择结果 (34)4.5 电流互感器的选择 (34)4.5.1 电流互感器配置 (34)4.5.2 电流互感器的特点 (35)4.5.3 电流互感器的选择及校验 (35)4.5.4 330kV侧电流互感器的选择 (35)4.5.5 110kV侧电流互感器的选择 (37)4.5.6 35kV侧电流互感器的选择 (38)4.6 电压互感器的选择 (39)4.6.1 电压互感器的特点 (39)4.6.2 电压互感器的选择校验 (39)4.6.3 330kV侧电压互感器的选择 (39)4.6.4 110kV侧电压互感器的选择 (40)4.6.5 35kV侧母线电压互感器的选择 (40)4.7 支柱绝缘子及穿墙套管的选择 (41)4.7.1 绝缘子的选择 (41)4.7.2穿墙套管的选择 (41)5 母线的选择与校验 (42)5.1 概述 (42)5.1.1 母线的分类及特点 (42)5.1.2 母线截面的选择 (42)5.2 母线选择与校验 (43)5.2.1 母线校验的一般条件 (43)5.2.2 330kV侧母线选择 (44)5.2.3 110kV母线的选择 (45)5.2.4 35kV侧母线的选择 (46)6 防雷及接地装置设计 (48)6.1 防雷设计 (48)6.1.1 防雷设计原则 (48)6.1.2 防雷保护的设计 (48)6.2 避雷器的选择 (50)6.2.1 330kV侧避雷器的选择和校验 (50)6.2.2 110kV侧避雷器的选择和校验 (50)6.2.3 35kV侧避雷器的选择和校验 (51)6.3 避雷针的配置 (52)6.3.1 避雷针的配置原则 (52)6.3.2 避雷针位置的确定 (52)6.4 接地设计 (53)6.4.1 接地设计的原则 (53)6.4.2 接地网型式选择及优劣分析 (53)7 继电保护配置 (54)7.1 变压器的保护配置 (54)7.2 线路保护配置 (55)7.2.1 330kV线路保护 (55)7.2.2 110kV线路保护 (55)7.2.3 35kV线路保护 (55)8 无功补偿配置 (56)8.1补偿装置的分类及与电力系统的连接 (56)8.2设置补偿装置应考虑的主要因素 (56)8.2.1串补装置 (56)8.2.2超高压并联电抗器和并联电抗补偿装置 (57)8.2.3调相机、并联电容器补偿装置和静补装置 (57)8.3补偿设备的选择 (57)9 配电装置的布置 (58)9.1 概述 (58)9.1.1 配电装置特点 (58)9.1.2 配电装置类型及应用 (58)9.2 配电装置的确定 (59)9.3电气总平面布置 (60)9.3.1电气总平面布置的要求 (60)9.3.2电气总平面布置 (61)附录 (63)1 主变压器的选择主变压器是指在发电厂和变电站中，用来向电力系统或用户输送功率的变压器。
330KV变电站施工组织设计一、项目背景二、施工组织设计原则1.安全原则：安全是施工的首要考虑因素，必须保证施工过程中人员和设备的安全。
2.进度原则：施工组织设计要合理安排施工进度，以确保项目按时完成。
3.质量原则：施工组织设计要保证施工质量，确保变电站设备的正常运行。
4.经济原则：施工组织设计要注重节约成本，合理利用资源。
三、施工组织结构1.总体组织结构：变电站施工应设立总工程师和副总工程师，负责统筹协调工程施工进度和质量。
2.现场组织结构：现场施工组织应设立项目经理、施工队长、生产组长等职位，负责具体的施工工作。
3.专业组织结构：根据施工工作的不同专业分工，设立电气、土建、设备等专业团队，负责各自专业的施工工作。
四、施工进度安排1.施工排期：根据施工工作内容和工期要求，制定详细的施工计划，并按照工程进度要求进行分阶段的施工。
2.施工过程控制：设立专门的进度控制团队，通过施工进度监督、协调施工队伍、及时处理施工问题等措施，确保施工进度符合计划。
3.安全检查：定期进行施工现场的安全检查，确保施工过程中的安全风险得到有效控制。
五、质量控制1.质量管理组织：设立专门的质量管理团队，制定质量管理计划，并组织实施质量控制措施。
2.质量检查与验收：安排专业技术人员进行质量检查和验收，确保施工质量符合相关标准和要求。
3.质量记录与反馈：建立质量记录档案，及时将质量问题反馈给施工队伍，以便进行改进和纠正。
六、安全管理1.安全培训：对施工队伍进行安全培训，提高安全意识和技能水平。
2.安全检查与防护：定期进行现场安全检查，确保施工过程中的安全风险得到有效控制，配备必要的安全防护设施。
3.应急预案与处置：制定详细的应急预案，培训施工队伍的应急处理能力，做好各类应急情况的处置工作。
七、经济管理1.成本控制：设立专门的成本控制团队，制定详细的成本控制计划，并进行成本核算和分析，确保施工成本的控制。
2.材料管理：建立材料采购和管理制度，确保材料的供应和使用符合要求，防止浪费和损失。
500(330)kV变电站典型设计研究与应用探究摘要：电力工业是关系国计民生的基础产业，在我国电力工业发展中，国家电网承担着优化能源资源配置、保障国家能源安全和促进国民经济发展的重要作用。
本文介绍了典型设计的目的、输入条件和主要技术经济指标，并按照变电站主要设备型式划分了 GIS、HGIS、瓷柱式断路器、罐式断路器等 4 个典型设计的基本方案；重点分析了 500（330）kV 变电站典型设计的主要技术方案，对各级电压的电气主接线形式、短路电流水平等进行了详细的说明，简单介绍了正在开展工作的 220kV 和 110kV 变电站典型设计、输电线路典型设计情况。
关键词：电力企业；典型设计；技术经济指标一、典型设计主要技术方案西安市灞桥区某变电站应用了550（330）KV 变电站典型设计，该变电站典型设计的技术方案主要分为电气一次部分和电气二次部分两部分，详细设计方式如下：1、电气一次部分（1）电气主接线：500kV 配电装置接线采用一个半断路器接线；330kV 变电站选用GIS 设备时，采用双母线接线，选用敞开式设备时采用一个半断路器接线。
一个半断路器接线应避免初期形成 2 个完整串的配串方案，进出线不装设出口隔离开关。
220kV（110kV）电压等级的接线形式采用双母线接线，根据进出线规模按相关规程规定母线单分段或双分段。
35kV（66kV）电压等级的接线形式采用单母线接线，主变进线回路按装设和不装设总断路器两种方式考虑。
对于大容量的变压器，考虑到低压侧短路电流和额定电流较大，变压器低压侧采用66kV电压等级。
设备和导体选择以及间隔宽度等，均按上述短路电流水平进行校核。
（2）配电装置的间隔尺寸：瓷柱式断路器以及罐式断路器配电装置的间隔宽度分别为：500kV出线间隔为宽度28m，导线相间距离 8m；330kV出线间隔宽度为 20m，导线相间距离 5.5m；GIS 方案配电装置的间隔宽度分别为：500kV出线间隔为宽度 26m，导线相间距离 7m；330kV 出线间隔宽度为18m，导线相间距离4.5m。

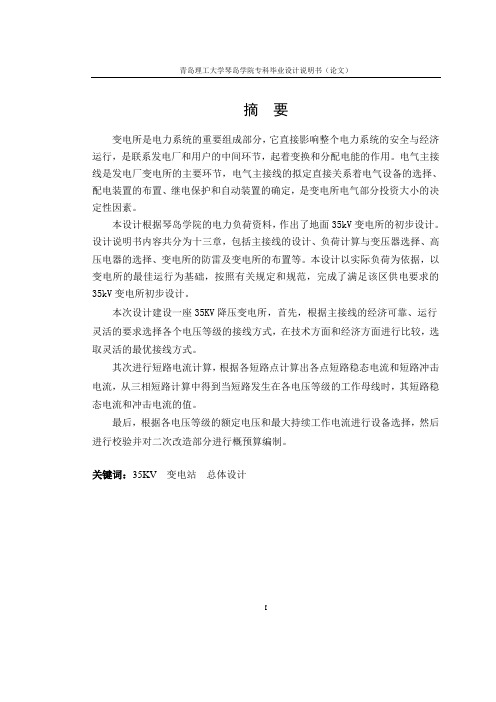

摘要变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电所电气部分投资大小的决定性因素。
本设计根据琴岛学院的电力负荷资料，作出了地面35kV变电所的初步设计。
设计说明书内容共分为十三章，包括主接线的设计、负荷计算与变压器选择、高压电器的选择、变电所的防雷及变电所的布置等。
本设计以实际负荷为依据，以变电所的最佳运行为基础，按照有关规定和规范，完成了满足该区供电要求的35kV变电所初步设计。
本次设计建设一座35KV降压变电所，首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较，选取灵活的最优接线方式。
其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。
最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验并对二次改造部分进行概预算编制。
关键词：35KV 变电站总体设计IAbstractAs is know to the learns , real circumstances of this engineering of combination are used , the analysis conscientiously careful by way of to the primary sources , as well as short circuit calculation to decides on the scheme . The selection of the electric owner grasping the transformer substation wiring scheme , the mould selecting of major electric installation , the selection of main transformer platform number , capacity and model , as well as the various protections are surely calmly .According to the design qindao college electricity load information made ground 35kV substations in the initial design. Design specification content is divided into thirteen chapters, including the wiring design, load calculations and transformer selection, the choice of electrical voltage, substations and substations mine layout. To the design based on actual load, the best operation based in substations, in accordance with the relevant provisions and norms, and completed to meet the requirements of the 35kV electricity substations preliminary design.Define finally this 110KV transformer substation electric owner's wiring diagram , and accomplishes the preliminary design to the 35KV transformer substation . Designing by way of this , I have had a more overall understanding to the design of transformer substation , and makes me learn , not only the reliability will fully be thought over in the engineering designation and the flexibility , and still more will give consideration to many things economy , long-range nature and technical .This is a design of substation for graduation design test. It can strengthen our specified knowledge.Key words: 35KV, Substation, Overall designII目录前言........................................................................................................ - 1 -1 变电所所址的选择原则和作用 ....................................................... - 1 -1.1变电所的选择原则..................................................................................... - 1 -1.2 电力系统供电要求.................................................................................... - 2 -1.3电力系统运行的特点................................................................................. - 2 -1.4电力系统的额定电压................................................................................. - 3 -2 主接线设计........................................................................................ -3 -2.1对电气主接线的基本要求......................................................................... - 3 -2.2 所要选择的主接线形式............................................................................ - 4 -3 负荷计算............................................................................................ - 5 -3.1计算负荷..................................................................................................... - 5 -4 变电所主变压器的选择 ................................................................... - 6 -4.1 绕组数量和连接方式的确定.................................................................... - 6 -4.2主变阻抗及调压方式选择......................................................................... - 7 -4.3电容电流的计算......................................................................................... - 7 -4.4 变压器中性点接地方式和中性点设计.................................................. - 8 -4.5 主变容量选择原则.................................................................................... - 8 -5 短路电流的计算................................................................................ - 9 -5.1计算短路电流的意义................................................................................. - 9 -5.2短路电流计算的规定............................................................................... - 10 -5.3 本次设计中短路电流的计算................................................................ - 10 -6 高压电器设备的选择...................................................................... - 13 -6.1电器设备选择的一般原则....................................................................... - 13 -6.2高压断路器的选择原则........................................................................... - 14 -6.3 各电压等级侧断路器的选择................................................................ - 15 -6.4 隔离开关的选择.................................................................................... - 16 -6.5 电压互感器和电流互感器的选择.......................................................... - 18 -III6.6 电抗器的选择.......................................................................................... - 19 -6.7 高压熔断器的选择.................................................................................. - 20 -7 变电所的防雷保护 ....................................................................... - 21 -7.1 变电所对直击雷的的防护...................................................................... - 21 -7.2 避雷针保护范围的计算方法.................................................................. - 23 -7.3 对雷电入侵波的防护............................................................................ - 25 -8 配电装置的平面设计...................................................................... - 26 -8.1 配电装置的要求...................................................................................... - 26 -8.2 配电装置设计的基本步骤...................................................................... - 26 -8.3 配电装置型式的选择原则选择.............................................................. - 26 -8.4各种配电装置的特点............................................................................... - 26 -8.5 本设计中配电装置的选择...................................................................... - 27 -9电气二次部分................................................................................... - 27 -9.1 变电所综合自动化系统........................................................................ - 27 -9.2 继电保护和安全自动装置...................................................................... - 29 -9.3系统调度自动化....................................................................................... - 31 -9.4 交直流系统.............................................................................................. - 33 -10.土建部分........................................................................................ - 33 -10.1概述......................................................................................................... - 33 -10.2 变电所总体设计简介：........................................................................ - 34 -10.3 所内给排水及防洪................................................................................ - 34 -11.消防部分........................................................................................ - 35 -12.安全保卫........................................................................................ - 35 -结论...................................................................................................... - 36 -参考文献.............................................................................................. - 37 -致谢. (38)IV前言本论文《琴岛学院35kv变电所方案设计》以实际工程技术水平为基础，以变电所资料为背景，从原始资料的分析做起。

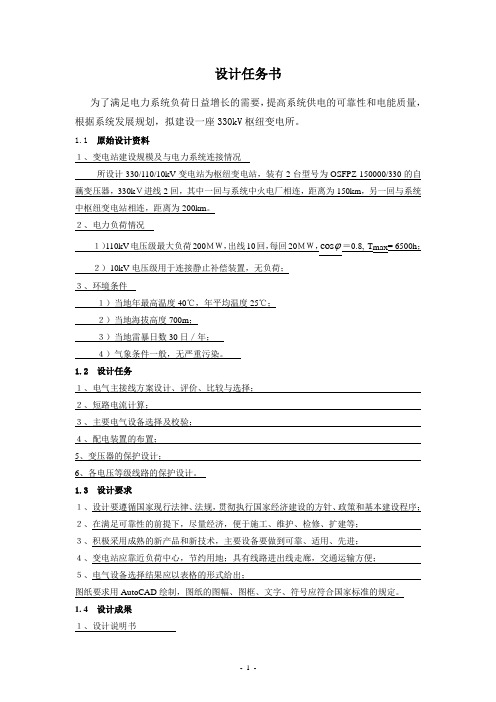

设计任务书为了满足电力系统负荷日益增长的需要，提高系统供电的可靠性和电能质量，根据系统发展规划，拟建设一座330kV枢纽变电所。
1.1 原始设计资料１、变电站建设规模及与电力系统连接情况所设计330/110/10kV变电站为枢纽变电站，装有2台型号为OSFPZ-150000/330的自藕变压器，330kＶ进线2回，其中一回与系统中火电厂相连，距离为150km，另一回与系统中枢纽变电站相连，距离为200km。
２、电力负荷情况１）110kV电压级最大负荷200ＭＷ，出线10回，每回20ＭＷ，cos＝0.8,T max= 6500h；２）10kV电压级用于连接静止补偿装置，无负荷；３、环境条件１）当地年最高温度40℃，年平均温度25℃；２）当地海拔高度700m；３）当地雷暴日数30日／年；４）气象条件一般，无严重污染。
1.2 设计任务１、电气主接线方案设计、评价、比较与选择；２、短路电流计算；３、主要电气设备选择及校验；４、配电装置的布置；5、变压器的保护设计；6、各电压等级线路的保护设计。
1.3 设计要求１、设计要遵循国家现行法律、法规，贯彻执行国家经济建设的方针、政策和基本建设程序；２、在满足可靠性的前提下，尽量经济，便于施工、维护、检修、扩建等；３、积极采用成熟的新产品和新技术，主要设备要做到可靠、适用、先进；４、变电站应靠近负荷中心，节约用地；具有线路进出线走廊，交通运输方便；５、电气设备选择结果应以表格的形式给出；图纸要求用AutoCAD绘制，图纸的图幅、图框、文字、符号应符合国家标准的规定。
1. 4 设计成果１、设计说明书２、变电所电气主接线图330kV变电站电气部分设计[摘要]变电站是电力系统中的重要组成部分，在电力系统中，变电站是输电和配电的集结点，变电站能否安全稳定运行直接影响着电力系统的安全稳定运行。
由于现代科学技术的发展，电网容量的增大、电压等级的大幅度提高，综合自动化水平的需求，使变电站设计问题变得越来越复杂，这也对于我们的设计提出了更高的要求。
设计题目:330KV变电站设计目录前言1 设计范围2 主要设计技术原则3 电气主接线4 短路电流计算及主要设备选择5 系统继电保护及安全自动装置6 绝缘配合及过电压保护7电气设备布置及配电装置8微机监控及二次系统9所用电系统及照明10直流系统11电缆设施12所址选择13工程投资估算14 参考文献15 英文资料翻译16 设计附图附图1：电气主接线图附图2：继电保护配置图附图3：主变保护配置图附图4：微机监控系统图附图5：所用电系统图前言本毕业设计为**********电力系统及自动化专业（专科）毕业设计，设计题目为：330KV变电站（电气部分）设计。
此设计任务旨在体现我们小组对本专业各科知识的掌握程度，培养我们小组各成员对本专业各科知识进行综合运用的能力。
设计小组共有15人组成，在设计过程中，各成员进行了分工共同学习，查阅大量相关技术资料，经多次修改，形成设计初稿。
小组设计学员有：1 设计范围本次设计主要对330KV变电站的电气主接线，继电保护及自动装置配置，通过短路电流计算选择一次主设备，绝缘配合及过电压保护，微机监控系统，所用电系统，直流系统，所址选择等进行了设计，基本包括了电气部分的主要内容。
2 主要设计技术原则本次300KV变电站的设计，在已有专业知识的基础上，了解了当前我国变电站技术的发展现状及技术发展趋向，确定设计一个330KV综合自动化变电站，采用微机监控技术及微机保护，一次设备选择突出无油化，免维护型设备，选用目前较为先进的一、二次设备。
将此变电站做为一个枢纽变电站考虑，三个电压等级，即330KV/ 220KV/35KV。
设计中依据《变电所总布署设计技术规程》、《交流高压断路器参数选用导则》、《交流电气装置的过电压保护和绝缘配合》、《火力发电厂、变电所二次接线设计技术规程》、《高压配电装置设计技术规程》、《220KV-500KV变电所计算机监控系统设计技术规程》及本专业各教材。
3 电气主接线电气主接线关系着全站电气设备的选择，配电装置的布置继电保护及自动装置的确定，关系着电力系统的安全稳定，灵活和经济运行，是本次变电站设计中心的主要环节，我们在电气主接线设计中，依据以下原则：①保证必要的供电可靠性和电能质量。
设计题目:330KV变电站设计目录前言1 设计范围2 主要设计技术原则3 电气主接线4 短路电流计算及主要设备选择5 系统继电保护及安全自动装置6 绝缘配合及过电压保护7 电气设备布置及配电装置8 微机监控及二次系统9 所用电系统及照明10 直流系统11 电缆设施12 所址选择13 工程投资估算14 参考文献15 英文资料翻译16 设计附图附图1：电气主接线图附图2：继电保护配置图附图3：主变保护配置图附图4：微机监控系统图附图5：所用电系统图前言本毕业设计为**********电力系统及自动化专业（专科）毕业设计，设计题目为：330KV变电站（电气部分）设计。
此设计任务旨在体现我们小组对本专业各科知识的掌握程度，培养我们小组各成员对本专业各科知识进行综合运用的能力。
设计小组共有15人组成，在设计过程中，各成员进行了分工共同学习，查阅大量相关技术资料，经多次修改，形成设计初稿。
小组设计学员有：1 设计范围本次设计主要对330KV变电站的电气主接线，继电保护及自动装置配置，通过短路电流计算选择一次主设备，绝缘配合及过电压保护，微机监控系统，所用电系统，直流系统，所址选择等进行了设计，基本包括了电气部分的主要内容。
2 主要设计技术原则本次300KV变电站的设计，在已有专业知识的基础上，了解了当前我国变电站技术的发展现状及技术发展趋向，确定设计一个330KV综合自动化变电站，采用微机监控技术及微机保护，一次设备选择突出无油化，免维护型设备，选用目前较为先进的一、二次设备。
将此变电站做为一个枢纽变电站考虑，三个电压等级，即330KV/220KV/35KV。
设计中依据《变电所总布署设计技术规程》、《交流高压断路器参数选用导则》、《交流电气装置的过电压保护和绝缘配合》、《火力发电厂、变电所二次接线设计技术规程》、《高压配电装置设计技术规程》、《220KV-500KV变电所计算机监控系统设计技术规程》及本专业各教材。
前 言我国是世界能源消耗大国，煤炭消费总量居世界第一位，电力消费总量居世界第二位，但一次能源分布和生产力发展水平却很不均匀。
水能、煤炭主要分布在西部和北部，能源和电力需求主要集中在东部和中部经济发达地区。
这种能源分布与消费的不平衡状况，决定了能源必须在全国范围内优化配置，必须以大煤电基地、大水电基地为依托。
实现煤电就地转换和水电大规模开发。
而变电站担负着从电力系统受电，经过变压，然后分配电能的任务，是输送和分配电能的中转站，是供电系统的枢纽，在全国电网中占有特殊重要的位置。
本330kV 变电站设计对变电站内最重要的电气设备如主变压器、导线、电气设备等元器件，进行了比较和选择，在配电装置上采用当今较先进的GIS 设备。
主变压器最终为2台，追求设备寿命期内最优的经济效益。
站内主接线分为330kV 、110 kV 、和35 kV 三个电压等级。
各个电压等级分别采用211断路器接线、双母线和双母线的接线方式。
电气主接线是发电厂和变电站的主要环节，电气主接线的拟定直接关系着全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
在短路电流方面，讲述了短路电流的危害以及三个电压等级处短路电流的计算。
电气设备的选择以各种元器件如何选择参数为主，因为只要确定了器件的参数就能十分容易的根据电力手册查出元件型号。
最后，还对导线截面的确定以及导线截面积的校验方法进行说明。
在绝缘配合、过电压保护及接地等方面也进行了简单的设计，使变电站电气一次部分基本完成。
第1章绪论1.1 设计的技术基础和前提自20世纪70年代330kV电网在我国西北地区出现自今，330kV电网已经成为我国西北地区的主力电网。
截至2004年底，全国共投运330kV线路115条，总长度约为1070km，全网共有330kV降压变电站52座，主变压器总容量20640MV A。
330kV变电站设计也相应经历了初期阶段、成长阶段和成熟阶段。
330kv变电站通用设计规范(qgdw,341-XX)篇一：电场ABC区600MW工程可行性研究报告6 电气升压站电气电气一次编制依据及主要引用标准报告编制依据和主要引用标准、规范如下：《风电场可行性研究报告编制办法》-XXGB/T 17468-XX电力变压器选用导则GB 11022-1999 高压开关设备通用技术条件GB 11032-XX 交流无间隙金属氧化物避雷器GB 50217-XXGB 50060-XXGB 50061-XXDL/T 620-1997DL/T 621-1997DL/T 5056-XXDL/T 5218-XXDL/T 5222-XX电力工程电缆设计规范 3～110kV高压配电装置设计规范 66kV及以下架空电力线路设计规范交流电气装置的过电压保护和绝缘配合交流电气装置的接地变电所总布置设计技术规程 220kV~500kV变电所设计技术规程导体和电器选择设计技术规定Q／GDW 392-XX 风电场接入电网技术规定Q/GDW 341-XX 330kV变电站通用设计规范Q/GDW394-XX 330kV～750kV智能变电站设计规范其它相关的国家、行业标准规范，设计手册等。
Q/GDW394-XX接入系统方式说明（1）接入电力系统现状及其规划甘肃电网处于西北电网的中心位置，是西北电网的主要组成部分，目前最高电压等级为750kV，主网电压等级为330kV。
甘肃电网东与陕西电网通过330kV西桃、天雍、秦雍、眉雍共4回线联网；往西通过兰州东～官亭750kV线路及330kV330kV～750kV智能变电站设计规范杨海1回、海阿3回、官兰西线双回与青海电网联网；往北通过1回750kV线路及5回330kV线路与宁夏电网联网运行。
甘肃省电网分为中部电网、东部电网和河西电网，其中中部电网包括兰州、白银、定西、临夏等地区，东部电网包括庆阳、平凉、天水、陇南等地区，河西电网包括金昌、张掖、嘉峪关、酒泉等地区。
前 言我国是世界能源消耗大国，煤炭消费总量居世界第一位，电力消费总量居世界第二位，但一次能源分布和生产力发展水平却很不均匀。
水能、煤炭主要分布在西部和北部，能源和电力需求主要集中在东部和中部经济发达地区。
这种能源分布与消费的不平衡状况，决定了能源必须在全国范围内优化配置，必须以大煤电基地、大水电基地为依托。
实现煤电就地转换和水电大规模开发。
而变电站担负着从电力系统受电，经过变压，然后分配电能的任务，是输送和分配电能的中转站，是供电系统的枢纽，在全国电网中占有特殊重要的位置。
本330kV 变电站设计对变电站内最重要的电气设备如主变压器、导线、电气设备等元器件，进行了比较和选择，在配电装置上采用当今较先进的GIS 设备。
主变压器最终为2台，追求设备寿命期内最优的经济效益。
站内主接线分为330kV 、110 kV 、和35 kV 三个电压等级。
各个电压等级分别采用211断路器接线、双母线和双母线的接线方式。
电气主接线是发电厂和变电站的主要环节，电气主接线的拟定直接关系着全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
在短路电流方面，讲述了短路电流的危害以及三个电压等级处短路电流的计算。
电气设备的选择以各种元器件如何选择参数为主，因为只要确定了器件的参数就能十分容易的根据电力手册查出元件型号。
最后，还对导线截面的确定以及导线截面积的校验方法进行说明。
在绝缘配合、过电压保护及接地等方面也进行了简单的设计，使变电站电气一次部分基本完成。
第1章绪论1.1 设计的技术基础和前提自20世纪70年代330kV电网在我国西北地区出现自今，330kV电网已经成为我国西北地区的主力电网。
截至2004年底，全国共投运330kV线路115条，总长度约为1070km，全网共有330kV降压变电站52座，主变压器总容量20640MV A。
330kV变电站设计也相应经历了初期阶段、成长阶段和成熟阶段。
330kV电网建设初期，由于出线回路少，330kV电气主接线大多才用角形接线，后来还有变压器——母线接线、双母线带旁路，发展到现在很普遍的一个半断路器接线，随着330kV电网成长为西北部骨干网架，330kV变电站的建设基本上都采用一个半断路器接线。
110kV电气主接线：初期一般为双母线带旁路接线，2000年以后设计的变电站基本取消旁路母线。
配电装置布置及母线选型：初期有角形立环式布置、双母线带旁路布置。
到后来绝大多数采用一个半断路器中型三列式布置。
初期330kV变电站大部分采用软母线，还有支持式扩径导线，20世纪90年代后，大部分采用悬挂软导线。
对于110kV配电装置，早期大部分是屋外软母线中型配电装置，中型布置单列式和双列式都用应用。
在后期，屋外半高型软母线单列布置也得到了广泛应用，也有部分地区采用支持式管母线、户内装配式、户内GIS等多种配电装置。
总平面布置：从开始的一字型立环式布置开始也经历了很多演变，20世纪80年代开始基本上一直采用330kV配电装置、主变压器及抵低压无功补偿区和110kV配电装置的三列式布置，所区占地面积也有很大的下降。
主变压器形式：主变压器均采用三相式变压器。
330kV的断路器型式：初期建设的变电站大多采用柱式断路器、空气断路器等，20世纪开始80年代开始采用了进口、合资柱式、国产罐式断路器。
近期建设的变电站大部分采用瓷柱式断路器、罐式断路器，个别站采用GIS型式的设备。
微机监控系统：20世纪90年代新设计的变电站微机监控系统都是双机系统，分层分布式控制，这已是定居。
而早期投运的微机监测也已先后完成升级改造。
新技术应用：高抗抽水节能、调相机、三项式主变压器、串联电容补偿在以往的工程中已经得到应用；而大容量变压器、高开断水平断路器等将仍是新技术应用的主流。
从20世纪90年代中后期开始，330kV变电站设计较初期阶段也发生了较大的变化，尤其是电力系统规划设计总院组织进行的2000年示范送点变电工程设计革命，对330kV 变电站设计产生了深远的影响。
示范变电站设计的成果及其应用和发展基本上代表了330kV变电站的设计现状，示范变电站设计的成果已经广泛用于近年来的工程建设当中，变电站设计已经相当成熟。
当时示范变电站设计的总体思路是：与国际国内电力体制改革趋势相适应，与国际科技发展水平相一致，与可持续发展思路相吻合；依靠科技进步，缩小与世界先进水平差距，使设计方案更紧凑、更集约、更高效；在安全可靠前提下，突出体现经济性，合理性，先进性。
电气主接线：一个半断路器接线仍是330kV的主要推荐接线，具体工程也可因地制宜的采用技术经济合理的其他方案，如出线双断路器、变压器母线组接线等。
配电装置：示范变电站设计对配电装置和设备选型进行了深入研究，在安全可靠的前提下尽量压缩配电装置的尺寸。
计算机监控系统：2000年示范变电站设计对监控系统配置方案、常规控制与计算机监控系统的技术经济比较、二次设备分散布置、保护继电器小室抗干扰措施等方面进行了深入的研究。
330kV变电站设计发展到今天，电气主接线、配电装置布置优化和母线选型、电气总平面布置的协调紧凑、计算机监控系统等方面已经发展的相当成熟，今后设计的发展趋势在以下几个方面：从未来的变电站的发展趋势来讲，采用集成智能化电力设备，由于控制、保护、通信等微电子设备与高电压大电流主设备安装于一体，因此满足电磁兼容性要求将成为重要的技术关键。
在布置方面，建设与环境协调友好的变电站将变得越来越重要，控制变电站噪声、电磁干扰及减少变电站对周围景观的影响也会日益受到重视。
主变压器方面继续采用三相变压器。
断路器的选型：目前和将来很长一段时间内，瓷柱式断路器、罐式断路器、HGIS、GIS、仍是主要的断路器型式。
随着国家经济实力的提升，用户对供电安全性和可靠性要求日益提高，国家对环保的高度重视和土地使用政策的日趋严格，设计必须着重考虑选用安全性和可靠性高、节约占地、适于紧凑化布置和造价比较合理的断路器型式。
布置方面，一方面，按工程主接线、进出条件和规划，充分吸取以往变电站的设计经验，因地制宜的优化配电装置；另一方面，根据工程选站的结论和电气配电装置的选型，结合站址的环境、地理位置、交通等条件，充分比较并优化总布置方案，从而做到布局合理、出线顺畅、节约占地、减少土方、减少拆迁、与环境协调等等。
综上所述，330kV变电站设计发展过程、现状及发展趋势将是330kV变电站设计原则确定的重要参考依据。
变电工程设计的发展和成熟工程经验的积累构成了330kV变电站设计的技术基础和前提。
1.2 现行变电站设计的基本思路(1)设计模块的划分。
模块化设计的设计思想是变电工程设计技术经验的总结和发展。
330kV变电站总平面的布置形式是以330kV配电装置区、主变压器及低压无功补偿设备区和110kV配电装置区等功能区构成的三列布置格局。
这三个功能区即能相互独立，又相互关联和制约，不仅构成了变电站总平面的基本模块，也构成模块化设计的基本元素。
其独立性是构成设计模块的基本条件，其关联性又形成了模块设计的互相制约。
变电工程的这一基本特征是开展模块化设计的基础和前提，也是确定设计模块的基本原则。
从电气的一次布置和总平面布置区域划分的角度出发，330kV配电装置区设计模块、主变压器及低压无功补偿设备区设计模块和110kV配电装置区设计模块是变电工程设计的三个基本模块。
(2)上述设计模块的基本定义。
330kV配电装置区设计模块是指进出线门形架为界、以区域环形道路为平面分界的区域，内容包括配电装置设计、构支架结构设计、电缆沟及地下设施设计、继电器小室布置及结构设计等内容。
330kV高压并联电抗器及其回路内电气设备布置区也是该模块的设计内容，是一个子模块，本设计只做具体的模块设计，在平面布置中假定安装于其中一回线路，在具体的工程设计中，应根据电力系统条件接入不同线路时其布置位置需相对变化。
主变压器及其低压无功补偿设备区设计模块是指以主变压器高中压侧引线构架为界、以区域环形道路为平面分界的区域，内容包括主变压器安装及各侧引线设计、低压无功补偿设备及配电装置设计等内容。
1.3 主要设计原则变电站设计的原则是：安全可靠、技术领先、投资合理、标准统一、运行高效。
为此，在设计中，要注意处理和解决设计方案的统一性、适应性、灵活性、先进性、可靠性和经济性及其相互之间的辩证统一关系。
统一性：建设标准统一，基建和生产运行的标准统一，外部形象风格要体现国家标准。
适应性：设计要综合考虑各地区的实际情况，并能在一定的时间内，对不同规模、型式、外部、典型设计模块间接口灵活，增减方便，组合型式多样，概算调整方便。
先进性：设计方案、设备选型先进、合理，占地少、注重环保，变电站可比技术经济指标先进。
可靠性：适当提高设备水平，保证变电站设备的可靠性，保证设备、各个模块和模块并接后系统的可靠性，以确保设计方案的安全可靠性。
经济性：按照企业利益最大化原则，综合考虑工程初期投资和长期运行费用，追求寿命期内最优的企业经济效益。
设计要树立全局意识、大局意识和企业意识，要坚持“基建为生产服务”、“以人为本”和“可持续发展”的理念，当前的重点是“节约占地、节约投资、提高效率、降低运营成本”。
具体设计要综合考虑“每个设备的合理性、每个布置的合理性、每项改进的合理性、每个方案的合理性”。
第2章主变压器及电气主接线的选择2.1 主变压器的选择2.1.1 主变压器型式及范围(1)绕组数量的确定原则在具有三种电压的变电站中，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上或低压侧虽无负荷，但在变电站内需设无功补偿设备时，主变压器宜采用三绕组变压器。
(2)主变压器台数的确定原则①对于大城市郊区的一次变电站在中低压侧已构成环网的情况下，变电所以装设两台变压器为宜。
②对地区性孤立的一次变电所或大型工业专用变电所在设计时应考虑装设三台变压器。
③对于规划只装设两台变压器的变电站，其变压器基础宜按大于变压器容量的1—2 级设计，以便负荷发展时，更换变压器的容量。
由前设计说明可知、正常运行时，变电站负荷由330kV系统供电，为提高负荷供电可靠性，并考虑到现今社会用户需要的供电可靠性的要求更高，最终应采用三台容量相同的变压器并联运行。
(3)变压器容量和型号确定主变压器容量一般按变电站建成后5-10 年规划负荷选择，并适当考虑到远期10-20 年的负荷发展，对于城市郊区变电站，主变压器应与城市规划相结合。
变电站主变压器的选择原则有以下几点：①在变电站中，一般装设两台主变压器；终端或分支变电站，如只有一个电源进线，可只装设一台主变压器；对于330、550kV变电站，经技术经济为合理时，可装设3-4台主变压器。
