(好)电磁感应中的导轨类问题

辅导23：电磁感应中的“杆＋导轨”类问题(3大模型)解题技巧电磁感应中的杆＋导轨模型的实质是不同形式的能量的转化过程，处理这类问题要从功和能的观点入手，弄清导体棒切割磁感线过程中的能量转化关系，现从力学、图像、能量三种观点出发，分角度讨论如下：类型一：单杆+电阻+导轨模型类【初建模型】【例题1】(2017·淮安模拟)如图所示，相距为L 的两条足够长的光滑平行金属导轨MN 、PQ 与水平面的夹角为θ，N 、Q 两点间接有阻值为R 的电阻。

整个装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向下。

将质量为m 、阻值也为R 的金属杆cd 垂直放在导轨上，杆cd 由静止释放，下滑距离x 时达到最大速度。

重力加速度为g ，导轨电阻不计，杆与导轨接触良好。

求：(1)杆cd 下滑的最大加速度和最大速度； (2)上述过程中，杆上产生的热量。

【思路点拨】：【答案】：(1)g sin θ，方向沿导轨平面向下；2mgR sin θB 2L 2，方向沿导轨平面向下；(2)12mgx sin θ－m 3g 2R 2sin 2θB 4L 4【解析】：(1)设杆cd 下滑到某位置时速度为v ，则杆产生的感应电动势E ＝BLv 回路中的感应电流I ＝ER ＋R杆所受的安培力F ＝BIL根据牛顿第二定律有mg sin θ－B 2L 2v 2R＝ma当速度v ＝0时，杆的加速度最大，最大加速度a ＝g sin θ，方向沿导轨平面向下 当杆的加速度a ＝0时，速度最大，最大速度v m ＝2mgR sin θB 2L2，方向沿导轨平面向下。

(2)杆cd从开始运动到达到最大速度过程中，根据能量守恒定律得mgx sinθ＝Q总＋12mv m2又Q杆＝12Q总，所以Q杆＝12mgx sin θ－m3g2R2sin2θB4L4。

【内化模型】单杆+电阻+导轨四种题型剖析题型一(v0≠0)题型二(v0＝0)题型三(v0＝0)题型四(v0＝0)说明杆cd以一定初速度v0在光滑水平轨道上滑动，质量为m，电阻不计，两导轨间距为L轨道水平光滑，杆cd质量为m，电阻不计，两导轨间距为L，拉力F恒定倾斜轨道光滑，倾角为α，杆cd质量为m，两导轨间距为L竖直轨道光滑，杆cd质量为m，两导轨间距为L示意图力学观点杆以速度v切割磁感线产生感应电动势E＝BLv，电流I＝BLvR，安培力F＝BIL＝B2L2vR。

电磁感应现象中的力学问题（平衡与动力学方程）导学者——桐庐中学郭金华学习目标：（一）知识与技能：1、熟知法拉第电磁感应定律、右手定则，安培力公式、左手定则，牛顿第二定律2、能解决电磁感应现象中导轨上的力电综合问题（平衡与动力学方程应用）。

（二）过程与方法：通过自主学习，合作交流等行为获得一条解决电磁感应现象中力学问题的方法。

（三）情感态度与价值观：提高自主学习的能力，合作交流的热情，养成在学习过程中注重寻找方法的意识。

学习重点：解决电磁感应现象中力学问题的方法得出。

学习难点：综合问题的分析能力，灵活的思维能力，方法意识的提高。

课堂学习：[自主学习-合作交流]例1：如图：水平面上有两根相距为L=0.5m 的足够长的平行光滑金属导轨MN和PQ,它们的电阻可忽略不计,在M和P之间接有阻值为R=3.0Ω的定值电阻,导体棒ab的电阻为r=1.0Ω质量m=0.5kg,与导轨接触良好.整个装置处于方向竖直向下的匀强磁场中，磁感应器强度B=2T，问：（1）若导体棒在水平拉力作用下以8m/s的速度向右匀速直线运动，求该水平拉力多大？（2）第（1）题中若某时刻，该水平拉力突然变成3N，导体棒接下去将做什么运动？求出该导体棒的最终速度?当该导体棒速度达到最大速度10m/s时，求此时导体棒的加速度。

不平衡情况下的动态分析：（3）写出导体棒最终速度v m 与所加水平外力F 的关系式，画出v m -F 拉图像（4）若要该导体棒由静止开始做a=2m/s 2的匀加速直线运动，写出所需水平拉力F 拉与时间的关系式方法总结：[条件变式-自主学习-合作交流] 例2：如图水平面上两根足够长平行金属导轨，间距为L=0.5m ，一端接电阻R=0.5Ω；导轨上静止放置一质量m=0.5kg 的金属杆（电阻不计），匀强磁场竖直向下，B=1T 。

若金属杆在水平恒力作用下最终做8m/s 的匀速直线运动，已知动摩擦因数 =0.4，重力加速度g=10m/s 2，求：（1）该水平恒力F 大小（2）当金属杆速度为4m/s 时的加速度a （3）写出导体棒最终速度v 与水平恒力F 的关系式，作出v-F 关系图。

热点专题系列(六) 电磁感应中的“杆和导轨”模型热点概述：电磁感应中的“杆－轨”运动模型，是导体切割磁感线运动过程中动力学与电磁学知识的综合应用，此类问题是高考命题的重点。

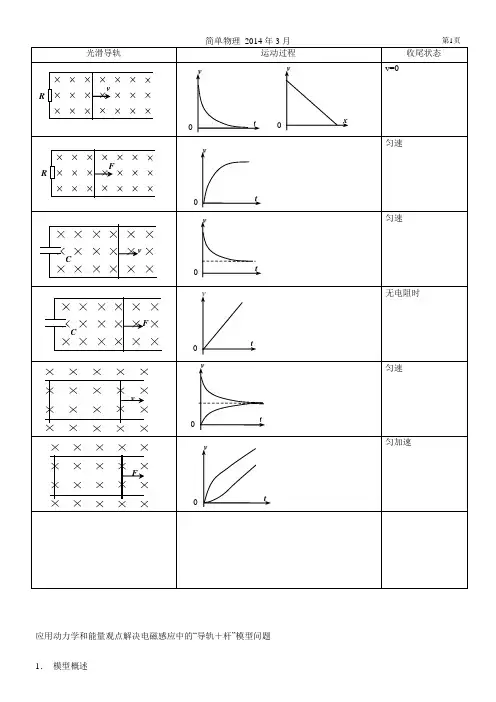

[热点透析]单杆模型初态v0≠0v0＝0示意图质量为m、电阻不计的单杆ab以一定初速度v0在光滑水平轨道上滑动，两平行导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定续表初态v0≠0v0＝0运动分析导体杆做加速度越来越小的减速运动，最终杆静止当E感＝E时，v最大，且v m＝EBL，最后以v m匀速运动当a＝0时，v最大，v m＝FRB2L2，杆开始匀速运动Δt时间内流入电容器的电荷量Δq＝CΔU＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa安培力F安＝BLI＝CB2L2a F－F安＝ma，a ＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动能量分析动能转化为内能，12m v2＝Q电能转化为动能和内能，E电＝12m v2m＋Q外力做功转化为动能和内能，W F＝12m v2m＋Q外力做功转化为电能和动能，W F＝E电＋12m v2注：若光滑导轨倾斜放置，要考虑导体杆受到重力沿导轨斜面向下的分力作用，分析方法与表格中受外力F时的情况类似，这里就不再赘述。

(2020·山东省聊城市一模)(多选)如图所示，宽为L的水平光滑金属轨道上放置一根质量为m的导体棒MN，轨道左端通过一个单刀双掷开关与一个电容器和一个阻值为R的电阻连接，匀强磁场的方向垂直于轨道平面向里，磁感应强度大小为B，电容器的电容为C，金属轨道和导体棒的电阻不计。

现将开关拨向“1”，导体棒MN在水平向右的恒力F作用下由静止开始运动，经时间t0后，将开关S拨向“2”，再经时间t，导体棒MN恰好开始匀速向右运动。

电磁感应现象习题综合题附答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，光滑的长平行金属导轨宽度d=50cm ，导轨所在的平面与水平面夹角θ=37°，导轨上端电阻R=0.8Ω，其他电阻不计．导轨放在竖直向上的匀强磁场中，磁感应强度B=0.4T ．金属棒ab 从上端由静止开始下滑，金属棒ab 的质量m=0.1kg ．（sin37°=0.6，g=10m/s 2）（1）求导体棒下滑的最大速度；（2）求当速度达到5m/s 时导体棒的加速度；（3）若经过时间t ，导体棒下滑的垂直距离为s ，速度为v ．若在同一时间内，电阻产生的热与一恒定电流I 0在该电阻上产生的热相同，求恒定电流I 0的表达式（各物理量全部用字母表示）．【答案】（1）18.75m/s （2）a=4.4m/s 2（3222mgs mv Rt【解析】【分析】根据感应电动势大小与安培力大小表达式，结合闭合电路欧姆定律与受力平衡方程，即可求解；根据牛顿第二定律，由受力分析，列出方程，即可求解；根据能量守恒求解；解：（1）当物体达到平衡时，导体棒有最大速度，有：sin cos mg F θθ= ， 根据安培力公式有： F BIL =， 根据欧姆定律有： cos E BLv I R Rθ==， 解得： 222sin 18.75cos mgR v B L θθ==； （2）由牛顿第二定律有：sin cos mg F ma θθ-= ，cos 1BLv I A Rθ==， 0.2F BIL N ==， 24.4/a m s =；（3）根据能量守恒有：22012mgs mv I Rt =+ ， 解得： 202mgs mv I Rt -=2．如图甲所示，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B = 1T ．质量为m 的金属杆ab 水平放置在轨道上，其接入电路的电阻值为r ，现从静止释放杆ab ，测得最大速度为v m ．改变电阻箱的阻值R ，得到v m 与R 的关系如图乙所示．已知轨距为L = 2m ，重力加速度g 取l0m/s 2，轨道足够长且电阻不计．求：(1)杆ab 下滑过程中流过R 的感应电流的方向及R =0时最大感应电动势E 的大小； (2)金属杆的质量m 和阻值r ；(3)当R =4Ω时，求回路瞬时电功率每增加2W 的过程中合外力对杆做的功W ． 【答案】(1)电流方向从M 流到P ，E =4V (2)m =0.8kg ，r =2Ω (3)W =1.2J 【解析】本题考查电磁感应中的单棒问题，涉及动生电动势、闭合电路欧姆定律、动能定理等知识．(1)由右手定则可得，流过R 的电流方向从M 流到P 据乙图可得，R=0时，最大速度为2m/s ，则E m = BLv = 4V (2)设最大速度为v ，杆切割磁感线产生的感应电动势 E = BLv 由闭合电路的欧姆定律EI R r=+ 杆达到最大速度时0mgsin BIL θ-= 得 2222sin sin B L mg mg v R r B Lθθ=+ 结合函数图像解得：m = 0.8kg 、r = 2Ω(3)由题意：由感应电动势E = BLv 和功率关系2E P R r =+得222B L V P R r=+则22222221B L V B L V P R r R r∆=-++ 再由动能定理22211122W mV mV =- 得22()1.22m R r W P J B L +=∆=3．图中装置在水平面内且处于竖直向下的匀强磁场中，足够长的光滑导轨固定不动。

电磁感应中的“杆+导轨”模型电磁感应中的“杆+导轨”模型一、单棒模型阻尼式：在单棒模型中，导体棒相当于电源，根据洛伦兹力的公式，可以得到安培力的特点为阻力，并随速度减小而减小，加速度随速度减小而减小，最终状态为静止。

根据能量关系、动量关系和瞬时加速度，可以得到公式B2l2v R rF和q mv/Bl，其中q表示流过导体棒的电荷量。

需要注意的是，当有摩擦或者磁场方向不沿竖直方向时，模型的变化会受到影响。

举例来说，如果在电阻不计的光滑平行金属导轨固定在水平面上，间距为L、导轨左端连接一阻值为R的电阻，整个导轨平面处于竖直向下的磁感应强度大小为B的匀强磁场中，一质量为m的导体棒垂直于导轨放置，a、b之间的导体棒阻值为2R，零时刻沿导轨方向给导体棒一个初速度v，一段时间后导体棒静止，则零时刻导体棒的加速度为0，零时刻导体棒ab两端的电压为BLv，全过程中流过电阻R的电荷量为mv/Bl，全过程中导体棒上产生的焦耳热为0.二、发电式在发电式中，导体棒同样相当于电源，当速度为v时，电动势E＝Blv。

根据安培力的特点，可以得到公式22Blv/l＝Blv/(R＋r)。

加速度随速度增大而减小，最终特征为匀速运动。

在稳定后的能量转化规律中，F-BIl-μmg=m*a，根据公式可以得到a=-(F-μmg)/m、v=0时，有最大加速度，a=0时，有最大速度。

需要注意的是，当电路中产生的焦耳热为mgh时，电阻R中产生的焦耳热也为mgh。

1.如图所示，相距为L的两条足够长的光滑平行金属导轨MN、PQ与水平面的夹角为θ，N、Q两点间接有阻值为R的电阻。

整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向下。

将质量为m、阻值也为R的金属杆cd垂直放在导轨上，杆cd由静止释放，下滑距离x时达到最大速度。

重力加速度为g，导轨电阻不计，杆与导轨接触良好。

求：1)杆cd下滑的最大加速度和最大速度；2)上述过程中，杆上产生的热量。

电磁感应中导轨问题的分类及应用一、单动式导轨的基本特点和规律如图所示，间距为l的平行导轨与电阻R相连，整个装置处在大小为B、垂直导轨平面向上的匀强磁场中。

质量为m、电阻为r的导体从静止开始沿导轨滑下，已知导体与导轨的动摩擦因数为μ。

1.电路特点导体为发电边，与电源等效。

当导体速度为v时，其电动势为E=Blv。

2.安培力特点安培力为运动阻力，并随速度按正比规律增大F B=Blv=B2l2v/(R+r)∝v3.加速度特点加速度随速度增大而减小，导体做加速度减小的加速运动ma=mgsinθ-μmgcosθ-B2l2v/(R+r)4.两个极值的规律当v=0时，F B =0，加速度最大为a=gsinθ-μgcosθ当a=0时，F合=0，速度最大。

根据平衡条件有mgsinθ=-μmgcosθ+B2l2v/(R+r)所以最大速度为v m=mg(sinθ-μcosθ)(R+r)/(B2l2)5.匀速运动时能量转化规律当导体以最大速度匀速运动时，重力的机械功率等于安培力功率（即电功率）和摩擦力功率之和，并均达到最大值。

P G=P F+Pμ P G=mgv m sinθ Pμ=μmgv m cosθP F=F m v m=I m E m=E m2/(R+r)=I m2(R+r)当μ=0时，重力的机械功率就等于安培力功率，也等于电功率，这就是发电导轨在匀速运动过程中最基本的能量转化和守恒定律mgv m sinθ= F m v m=I m E m=E m2/(R+r)=I m2(R+r)二、双动式导轨的基本问题和规律如图所示，间距为l的光滑平行导轨水平放置，处在大小为B、方向竖直向上的匀强磁场中，质量均为m、电阻均为r的两根导体分别在平行于导轨方向的两个大小相等、方向相反的水平拉力F作用下，以速度v向左右两侧反向匀速运动。

1.电路特点两导体反方向（相向或背向）运动，均为发电边，与两个同样的电源串联等效。

2.回路中电动势和电流的计算根据欧姆定律，电动势和电流分别为E合=2E=2BlvI= E合/R=2Blv/(2r)=Blv/r3.拉力和安培力的特点和计算拉力为动力，安培力为阻力；在匀速运动的条件下，两者为平衡力。

专题十六电磁感应中的导体棒、导线框问题考点一单杆问题导轨水平光滑，间距为L，电阻不计，杆ab初速度为v0，质量为m，电阻不计导轨水平光滑，间距为L，电阻不计，杆ab初速度为v0，质量为m，电阻不计，，(根据q＝CU、U＝BLv m、－B I L·Δt＝mv m－mv0、q＝IΔt，可得v m＝mv0m＋B2L2C)导轨水平光滑，间距为L，电阻不计，单杆ab 质量为m，电阻不计导轨水平光滑，间距为L，电阻不计，单杆ab质量为m，电阻不计，拉力F恒定最大，导轨水平光滑，间距为L，电阻不计，单杆ab 质量为m，电阻为R (根据Δq＝q0－q ＝CE－CBLv m、B I LL·Δt＝mv m－0、Δq＝IΔt，可得v m＝BLCEm＋B2L2C)导轨水平光滑，间距为L，电阻不计，单杆ab 质量为m，电阻不计，拉力F恒定(2022·山东省菏泽市高三下二模)如图所示，倾角为θ的斜面上固定两根足够长的平行光滑导轨，将定值电阻、电容器和电源在导轨上端分别通过开关S 1、S 2、S 3与导轨连接，匀强磁场垂直斜面向下，初始时刻导体棒垂直导轨静止，不计导轨和导体棒的电阻，下列叙述正确的是( ) A .S 1闭合，S 2、S 3断开，由静止释放导体棒，导体棒的a ­t 图像如图1 B .S 2闭合，S 1、S 3断开，由静止释放导体棒，导体棒的a ­t 图像如图2C .S 1、S 2、S 3断开，由静止释放导体棒Δt 后闭合开关S 1，导体棒的v ­t 图像可能如图3D .S 1、S 2、S 3断开，由静止释放导体棒Δt 后闭合开关S 3，导体棒的v ­t 图像一定如图4CS 1闭合，S 2、S 3断开，由静止释放导体棒，导体棒与电阻构成回路，根据E ＝BLv ，I ＝ER ，F 安＝BIL ，可得F 安＝B 2L 2v R ，根据牛顿第二定律可得导体棒的加速度为a ＝mg sin θ－F 安m ＝g sin θ－B 2L 2vmR ，可知随着导体棒速度的增加，导体棒的加速度逐渐减小，A 错误；S 2闭合，S 1、S 3断开，由静止释放导体棒，导体棒与电容器构成回路，则有E ＝BLv ，电容器极板所带电荷量为Q ＝CE ＝CBLv ，电路中电流为I ＝ΔQ Δt ＝CBL ΔvΔt ＝CBLa ，导体棒受到的安培力为F 安＝BIL ＝CB 2L 2a ，根据牛顿第二定律可得mg sin θ－F 安＝ma ，解得a ＝mg sin θm ＋CB 2L 2，可知导体棒的加速度保持不变，B 错误；S 1、S 2、S 3断开，由静止释放导体棒Δt 后闭合开关S 1，可知闭合开关S 1瞬间导体棒的速度为v ＝g sin θ·Δt ，导体棒受到的安培力大小为F 安＝B 2L 2v R ＝B 2L 2g sin θ·ΔtR ，若F 安＝B 2L 2g sin θ·ΔtR <mg sin θ，可知导体棒继续向下加速，随着速度的增加，安培力增大，加速度减小，当安培力与重力沿导轨向下的分力平衡时，导体棒做匀速直线运动，故导体棒的v ­t 图像可能如图3，C 正确；S 1、S 2、S 3断开，由静止释放导体棒Δt 后闭合开关S 3，可知闭合开关S 3瞬间导体棒的速度为v ＝g sin θ·Δt ，导体棒切割磁感线产生的电动势为E 动＝BLv ＝BLg sin θ·Δt ，根据右手定则可知动生电动势E 动的方向与电源的电动势E 0方向相反，若E 动＝BLg sin θ·Δt >E 0，则回路的电流为I ＝E 动－E 0r ＝BLg sin θ·Δt －E 0r ，安培力方向沿导轨向上，大小为F 安＝BIL ＝BL ·BLg sin θ·Δt －E 0r ，若刚好满足F 安＝BL ·BLg sin θ·Δt －E 0r ＝mg sin θ，则导体棒向下做匀速直线运动，D 错误。

电磁感应中的杆+导轨问题“杆＋导轨”模型是电磁感应问题高考命题的“基本道具”，也是各种考试的热点，考查的知识点多，题目的综合性强，物理情景富于变化，是我们学习中的重点和难点。

导轨放置方式可分为水平、竖直和倾斜；轨道可能光滑，也可能粗糙；杆可能有电阻也可能没有电阻；杆的运动状态可分为匀速运动、匀变速运动、非匀变速运动或转动等；磁场的状态可分为恒定不变、均匀变化和非均匀变化等等，多种情景组合复杂，题目形式多变。

下面是几种最基本的模型及分析，有兴趣（无兴趣可以无视）的同学可以学习、体会、研究。

需要注意的是：模型中的结论是基于表中所述的基本模型而言，不一定有普遍性，物理情景有变化，结论可能不同，但分析的方法是相同的、有普遍性的。

1．单杆水平式物理模型匀强磁场与导轨垂直，磁感应强度为B，棒ab长为L，质量为m，初速度为零，拉力恒为F，水平导轨光滑，除电阻R外，其他电阻不计动态分析设运动过程中某时测得的速度为v，由牛顿第二定律知棒ab的加速度为a＝Fm －=B2L2vmR，a、v同向，随速度的增加，棒的加速度a减小，当a＝0时，v最大，电流I＝BLv mR不再变化收尾状态运动形式匀速直线运动力学特征受力平衡，a＝0 电学特征I不再变化2．单杆倾斜式物理模型匀强磁场与导轨垂直，磁感应强度为B，导轨间距为L，导体棒质量为m，电阻为R，导轨光滑，电阻不计动态分析棒ab刚释放时a＝g sin α，棒ab的速度v↑→感应电动势E＝BLv↑→电流I＝ER↑→安培力F ＝BIL↑→加速度a↓，当安培力F＝mg sin α时，a＝0，速度达到最大v m＝mgR sin αB2L2收运动形式匀速直线运动尾状态力学特征 受力平衡，a ＝0电学特征I 不再变化3、有初速度的单杆物理模型杆cd 以一定初速度v 0在光滑水平轨道上滑动，质量为m ，电阻不计，两导轨间距为L动态分析杆以速度v 切割磁感线产生感应电动势E ＝BLv ，电流I ＝BLv R ，安培力F ＝BIL ＝B 2L 2vR.杆做减速运动：v ↓?F ↓?a ↓，当v ＝0时，a ＝0，杆保持静止能量转化情况动能全部转化为内能：Q ＝12mv 24、含有电容器的单杆物理模型轨道水平光滑，单杆ab 质量为m ，电阻不计，两导轨间距为L ，拉力F 恒定动态分析开始时a＝Fm，杆ab速度v?感应电动势E＝BLv，经过时间Δt速度为v＋Δv，此时感应电动势E′＝BL(v＋Δv)，Δt时间内流入电容器的电荷量Δq＝CE′－C E＝CBLΔv电流I＝ΔqΔt＝CBLΔvΔt＝CBLa （所以电流的大小恒定）安培力F安＝BLI＝CB2L2a（所以安培力的大小恒定）F－F安＝ma，a＝Fm＋B2L2C，所以杆以恒定的加速度匀加速运动能量转化情况F做的功使其它形式的能E其它一部分转化为动能，一部分转化为电场能E电场能：W F＝E其它=12mv2＋E电场能5、含有电源时的单杆物理模型轨道水平光滑，单杆ab质量为m，电阻不计，两导轨间距为L。

电磁感应中的导轨上的导体棒问题，是力学和电学的综合问题。

解决 电磁感应中的导轨上的导体棒问题 ，首先要挖掘出导体棒的稳定条件及它最后能达到的稳定状态，然后才能利用相关知识和稳定条件列方程求解。

下文是常见导轨上的导体棒问题的分类及结合典型例题的剖析。

想必你阅过全文，你会对滑轨上的导体棒运动问题，有一个全面的细致的了解，能迅速分析出稳定状态，挖掘出稳定条件，能准确的判断求解所运用的方法。

一、滑轨上只有一个导体棒的问题滑轨上只有一个导体棒的问题，分两类情况：一种是含电源闭合电路的导体棒问题，另一种是闭合电路中的导体棒在安培力之外的力作用下的问题。

（一）含电源闭合电路的导体棒问题例 1、如图1所示，水平放置的光滑导轨MN、PQ上放有长为L、电阻为R、质量为m的金属棒 ab ，导轨左端接有内阻不计、电动势为E的电源组成回路，整个装置放在竖直向上的匀强磁场B中，导轨电阻不计且足够长，并与电键S串联。

当闭合电键后，求金属棒可达到的最大速度。

图 1分析：本题的稳定状态是金属棒最后的匀速运动；稳定条件是金属棒的加速度为零（安培力为零，棒产生的感应电动势与电源电动势大小相等）。

解析：闭合电键后，金属棒在安培力的作用下向右运动。

当金属棒的速度为v时，产生的感应电动势，它与电源电动势为反接，从而导致电路中电流减小，安培力减小，金属棒的加速度减小，即金属棒做的是一个加速度越来越小的加速运动。

但当加速度为零时，导体棒的速度达到最大值，金属棒产生的电动势与电源电动势大小相等，回路中电流为零，此后导体棒将以这个最大的速度做匀速运动。

金属板速度最大时，有解得（二）闭合电路中的导体棒在安培力之外的力作用下的问题1.导体棒在外力作用下从静止运动问题例 2、 如图 2，光滑导体棒 bc固定在竖直放置的足够长的平行金属导轨上，构成框架 abcd ，其中 bc棒电阻为R，其余电阻不计。

一质量为m且不计电阻的导体棒 ef 水平放置在框架上，且始终保持良好接触，能无摩擦地滑动。

电磁感应的典型计算1 如图所示，一与水平面夹角为θ=37°的倾斜平行金属导轨，两导轨足够长且相距L=0.2m，另外两根水平金属杆MN和PQ的质量均为m=0.01kg，可沿导轨无摩擦地滑动，MN杆和PQ杆的电阻均为R=0.2Ω(倾斜金属导轨电阻不计)，MN杆被两个垂直于导轨的绝缘立柱挡住，整个装置处于匀强磁场内，磁场方向垂直于导轨平面向上，磁感应强度B=1.0T．PQ杆在恒定拉力F作用下由静止开始向上加速运动，拉力F垂直PQ杆沿导轨平面向上，当运动位移x=0.1 m时PQ杆达到最大速度，此时MN杆对绝缘立柱的压力恰好为零(g取10m/s2，sin 37°=0.6 ，cos 37°=0.8)．求：(1) PQ杆的最大速度v m， (2)当PQ杆加速度时，MN杆对立柱的压力；(3)PQ杆由静止到最大速度过程中回路产生的焦耳热Q．解：（1）PQ达到最大速度时，关于电动势为：E m=BLv m，感应电流为：I m=REm2，根据MN杆受力分析可得：mg sinθ=BI m L，联立解得：v m=22sin2LBRmg=0.6m/s；（2）当PQ的加速度a=2 m/s2 时，对PQ根据牛顿第二定律可得：F－mg sinθ－BIL=ma，对MN根据共点力的平衡可得：BIL+F N－mg sinθ=0，PQ达到最大速度时，有：F－mg sinθ－BI m L=0，联立解得：F N=0.02N，根据牛顿第三定律可得对立柱的压力F N=0.02N；（3）PQ由静止到最大速度的过程中，根据功能关系可得：F x =221mmv+mgx sinθ+Q，解得：Q=4.2×10-3 J．答：（1）PQ杆的最大速度为0.6m/s；（2）当PQ杆加速度a=2m/s2时，MN杆对立柱的压力为0.02N （3）PQ杆由静止到最大速度回路产生的焦耳热为4.2×10-3 J．2 如图所示，平行金属导轨与水平面间夹角均为θ=37°，导轨间距为lm，电阻不计，导轨足够长．两根金属棒 ab 和a′b′的质量都是0.2kg，电阻都是1Ω，与导轨垂直放置且接触良好，金属棒a′b′和导轨之间的动摩擦因数为0.5，设金属棒a′b′受到的最大静摩擦力等于滑动摩擦力．金属棒ab和导轨无摩擦，导轨平面PMKO处存在着垂直轨道平面向上的匀强磁场，导轨平面PMNQ处存在着沿轨道平面向上的匀强磁场，磁感应强度B的大小相同．用外力让a′b′固定不动，将金属棒ab由静止释放，当ab下滑速度达到稳定时，整个回路消耗的电功率为18W．求：（1）ab 棒达到的最大速度；（2）ab棒下落了 30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足什么条件？（ g=10m/s2，sin37°=0.6，cos37°=0.8 ）解：（1）ab 棒达到最大速度时做匀速运动，其重力功率等于整个回路消耗的电功率，则有：mg sinθ•v m=P电，则得：ab棒的最大速度为：v m==m/s=15m/s；由P电==，得：B==T=0.4T（2）根据能量守恒得：mgh=Q+则得：Q=mgh-=0.2×10×30J-×0.2×152 =37.5 J（3）将a′b′固定解除，为确保a′b′始终保持静止，则对于a′b′垂直于斜面方向有：N=mg cos37°+BIL，平行于斜面方向有：mg sin37°≤f m=μN解得：I ≥2A对于ab棒：E=I•2R，E=BLv，则得：v=≥m/s=10m/s故ab的速度应满足的条件是：10m/s≤v≤15m/s答：（1）ab 棒达到的最大速度是15m/s；（2）ab棒下落了30m 高度时，其下滑速度已经达到稳定，此过程中回路电流产生的焦耳热Q是37.5J；（3）在ab棒下滑过程中某时刻将a′b′固定解除，为确保a′b′始终保持静止，则a′b′固定解除时ab棒的速度大小满足的条件是10m/s≤v≤15m/s3 如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为L，所在平面的正方形区域abcd内存在有界匀强磁场，磁感应强度为B，方向垂直斜面向上．将甲乙两电阻阻值相同、质量均为m的相同金属杆如图放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距L．静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F，使甲金属杆在运动过程中始终做沿导轨向下的匀加速直线运动，加速度大小g sinθ，乙金属杆刚进入磁场时，发现乙金属杆作匀速运动．（1）求乙刚进入磁场时的速度（2）甲乙的电阻R为多少；（3）乙刚释放时t=0，写出从开始释放到乙金属杆离开磁场，外力F随时间t的变化关系；（4 ）若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q，试求此过程中外力F对甲做的功．解：⑴在乙尚未进入磁场中的过程中，甲、乙的加速度相同，设乙刚进入磁场时的速度v乙刚进入磁场时，对乙由根据平衡条件得(2)设乙从释放到刚进入磁场过程中做匀加速直线运动所需要的时间为设乙从进入磁场过程至刚离开磁场的过程中做匀速直线运动所需要的时间为设乙离开磁场时，甲的速度设甲从开始释放至乙离开磁场的过程中的位移为x根据能量转化和守恒定律得：4 如图所示，倾斜角θ=30°的光滑倾斜导体轨道（足够长）与光滑水平导体轨道连接。
