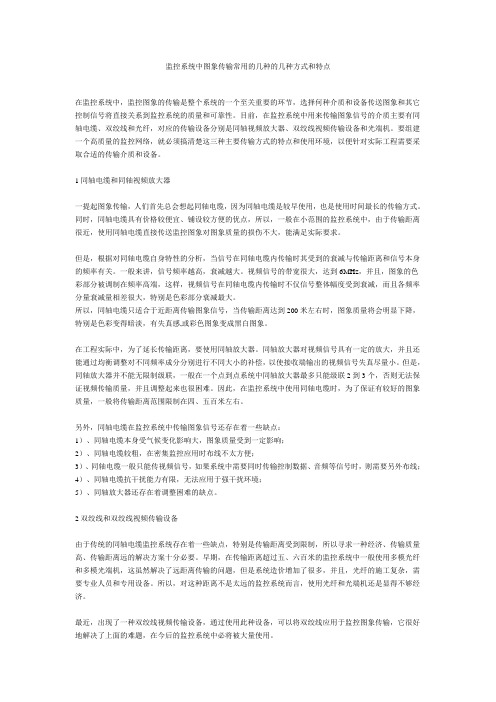

监控系统中图象传输常用的几种的几种方式和特点在监控系统中，监控图象的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。
目前，在监控系统中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
要组建一个高质量的监控网络，就必须搞清楚这三种主要传输方式的特点和使用环境，以便针对实际工程需要采取合适的传输介质和设备。
1 同轴电缆和同轴视频放大器一提起图象传输，人们首先总会想起同轴电缆，因为同轴电缆是较早使用，也是使用时间最长的传输方式。
同时，同轴电缆具有价格较便宜、铺设较方便的优点，所以，一般在小范围的监控系统中，由于传输距离很近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，能满足实际要求。
但是，根据对同轴电缆自身特性的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲，信号频率越高，衰减越大。
视频信号的带宽很大，达到6MHz，并且，图象的色彩部分被调制在频率高端，这样，视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减，而且各频率分量衰减量相差很大，特别是色彩部分衰减最大。
所以，同轴电缆只适合于近距离传输图象信号，当传输距离达到200米左右时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感,或彩色图象变成黑白图象。
在工程实际中，为了延长传输距离，要使用同轴放大器。
同轴放大器对视频信号具有一定的放大，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否则无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在四、五百米左右。
另外，同轴电缆在监控系统中传输图象信号还存在着一些缺点：1）、同轴电缆本身受气候变化影响大，图象质量受到一定影响；2）、同轴电缆较粗，在密集监控应用时布线不太方便；3）、同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线；4）、同轴电缆抗干扰能力有限，无法应用于强干扰环境；5）、同轴放大器还存在着调整困难的缺点。
目前无线视频监控的四大主流传输方式如何选择适合自己的无线监控系统，关键是实际的应用需求和选择何种传输方式。
目前主流的无线视频监控有WLAN（无线局域网）无线监控、微波（模拟微波）无线监控、COFDM无线监控、3G移动监控、卫星无线监控。
1、无线局域网传输系统WLAN（无线局域网）与一般传统的以太网（Ethernet）的概念并没有多大的差异，只是将以太网的线路传输部分（普通网卡--五类线--普通HUB）转变成无线传输形式（无线网卡--微波—AP，AP可理解为无线HUB）。
也可以说是双向通讯的数字微波。
视距无线网桥是为使用无线局域网进行远距离点对点网间互联而设计。
它是一种在链路层实现LAN互联的存储转发设备，可用于固定数字设备与其他固定数字设备之间的远距离（可达20km）、高带宽（可达11/54/108/150/300Mbps）无线组网。
特别适用于城市中的远距离高速组网和野外作业的临时组网。
优点：工作在免费频点（2.4G/5.8G）、带宽高（11/54/108/150/300Mbps）、距离远（30-50km）、组网方式灵活（支持点对点、点对多点、中继、MESH）、价格便宜缺点：固定无线传输适合行业：最有效、最节省的网络视频监控系统。
REDWAVE提供全系列的视距11/54/108/150/300Mbps、非视距54Mbps无线网桥2、模拟微波模拟微波就是将视频信号直接调制在微波的通道上，通过天线发射出去，监控中心通过天线接收微波信号，再通过微波接收机解调出原来的视频信号。
也可以说是单向通讯的模拟微波。
此种监控方式没有压缩损耗，几乎不会产生延时，因此可以保证视频质量，但其只适合点对点单路传输，不适合规模部署，此外因没有调制校准过程，抗干扰性差，在无线信号环境复杂的情况下几乎不可以使用。
而模拟微波的频率越低，波长越长，绕射能力强，但极易干扰其它通信，因此在上世纪90年代此种方式较多使用，现在使用较少，但价格也有优势。
无线传输技术比较无线传输技术按技术领域大致分为：无线能量（电能）传输技术与无线通信（数据）传输技术。
1.无线能量（电能）传输技术无线能量（电能）传输方式及技术原理：无线电力传输是一种传输电力的新技术，它将电力通过电磁耦合、射频微波、激光等载体进行传输。
这种技术解除了对于导线的依赖，从而得到更加方便和广阔的应用。
无线电力传输的基本原理：(1)电磁感应——短程传输。
电磁感应现象是电磁学中最重大的发现之一，它显示了电、磁现象之间的相互联系与转化。
电磁感应是电磁学中的基本原理，变压器就是利用电磁感应的基本原理进行工作的。
利用电磁感应进行短程电力传输的基本原理为：发射线圈L1和接收线圈L2之间利用磁耦合来传递能量。
若线圈L1中通已交变电流，该电流将在周围介质中形成一个交变磁场，线圈L2中产生的感应电势可供电给移动设备或者给电池充电。
(2)电磁耦合共振——中程传输。
中程无线电力传输方式是以电磁波‘射频’或者非辐射性谐振‘磁耦合’等形式将电能进行传输。
它基于电磁共振耦合原理，利用非辐射磁场实现电力高效传输。
在电子学的理论中，当交变电流通过导体，导体的周围会形成交变的电磁场，称为电磁波。
在电磁波的频率低于1000khz时，电磁波就会被地表吸收，不能形成有效的传输，当电磁波频率高于1000khz时，电磁波便可以在空气中传播，并且经大气层外缘的电离层反射，形成较远距离传输能力，人们把具有较远距离传输能力的高频电磁波称为射频（即：RF）。
将电信息源（模拟或者数字）用高频电流进行调制（调幅或者调频），形成射频信号后，经过天线发射到空中；较远的距离将射频信号接收后需要进行反调制，再还原成电信息源，这一过程称为无线传输。
中程传输是利用电磁波损失小的天线技术，并借助二极管、非接触IC卡、无线电子标签等等，实现效率较高的无线电力传输。
（3）微波/激光——远程传输。
理论上讲，无线电波的波长越短，其定向性越好弥散就越小。
所以可以利用微波或激光形式来实现电能的远程传输，这对于新能源的开发利用解决未来能源短缺问题也有着重要意义。
各种近距离无线传输对比蓝牙（Bluetooth）、ZigBee、Wi—Fi、WiMAX、无线USB、UWB性能对比蓝牙：蓝牙是一种支持设备短距离通信（一般是10m之内）的无线电技术。
能在包括移动电话、PDA、无线耳机、笔记本电脑、相关外设等众多设备之间进行无线信息交换。
蓝牙的标准是IEEE802.15，工作在 2.4GHz 频带，带宽为1Mb/s。
“蓝牙”（Bluetooth）原是一位在10世纪统一丹麦的国王，他将当时的瑞典、芬兰与丹麦统一起来。
用他的名字来命名这种新的技术标准，含有将四分五裂的局面统一起来的意思。
蓝牙技术使用高速跳频（FH，Frequency Hopping）和时分多址（TDMA，Time DivesionMuli—access）等先进技术，在近距离内最廉价地将几台数字化设备（各种移动设备、固定通信设备、计算机及其终端设备、各种数字数据系统，如数字照相机、数字摄像机等，甚至蓝牙技术结合了电路交换与分组交换的特点，可以进行异步数据通信，可以支持多达3个同时进行的同步话音信道，还可以使用一个信道同时传送异步数据和同步话音。
每个话音信道支持64kb/秒的同步话音链路。
异步信道可以支持一端最大速率为721kb/秒、另一端速率为57.6kb/秒的不对称连接，也可以支持43.2kb/秒的对称连接。
中间协议层包括逻辑链路控制和适应协议、服务发现协议、串口仿真协议和电话通信协议。
逻辑链路控制和适应协议具有完成数据拆装、控制服务质量和复用协议的功能，该层协议是其它各层协议实现的基础。
服务发现协议层为上层应用程序提供一种机制来发现网络中可用的服务及其特性。
串口仿真协议层具有仿真9针RS232串口的功能。
电话通信协议层则提供蓝牙设备间话音和数据的呼叫控制指令。
主机控制接口层（HCI）是蓝牙协议中软硬件之间的接口，它提供了一个调用基带、链路管理、状态和控制寄存器等硬件的统一命令接口。
蓝牙设备之间进行通信时，HCI以上的协议软件实体在主机上运行，而HCI以下的功能由蓝牙设备来完成，二者之间通过一个对两端透明的传输层进行交互。
无线传输的设备或方式有哪些选择(计算机网络中信号的传输方式可分为什么)大家好，无线传输的设备或方式有哪些选择相信很多的网友都不是很明白，包括计算机网络中信号的传输方式可分为什么也是一样，不过没有关系，接下来就来为大家分享关于无线传输的设备或方式有哪些选择和计算机网络中信号的传输方式可分为什么的一些知识点，大家可以关注收藏，免得下次来找不到哦，下面我们开始吧！本文目录计算机网络中信号的传输方式可分为什么共享宽带的网络设备有哪些常用接入Internet的方式有几种分别做简单的介绍自动控制领域，传输数据速度最快、距离最远的通讯方式有哪些？常用的传输媒体有哪几种现代的通讯方式有哪些摄像头无线传输应该采用什么方式传输计算机网络中信号的传输方式可分为什么计算机网络中信号传输方式分为调制解调（模拟信号）和编解码（数字信号）两种，常用的传输方式有网线传输，光纤传输，无线传输，目前新推出一些调制解调方式传输，使用双线就能传输网络数字信号，但前提是需要在线缆两端加上调制解调器，有需要的可以进一步交流。
共享宽带的网络设备有哪些有交换机和集线器交换机众所周知，交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机（switch）便是一种在通信系统中完成信息交换功能的设备。
曾经在入门级市场上，集线器和交换机分庭抗礼。
但由于集线器（HUB）的广播（broadcast）机制很容易产生广播风暴，对网络性能会产生或多或少的影响，执行效率比较低（将信包发送到了所有端口），安全性差（所有的网卡都能接收到，只是非目的地网卡丢弃了信包），所以其在市场上正被淘汰，目前不推荐学生用户购买。
而在局域网交换机上，也可分为桌面型交换机（DesktopSwitch）、组型交换机（WorkgroupSwitch）和校园网交换机（CampusSwitch）三类。
WiFi图传方案引言随着物联网技术的发展，无线图传技术逐渐被应用于各个领域，其中WiFi图传方案成为了一种常见且便捷的解决方案。
本文将介绍WiFi图传方案的基本原理、优势和应用场景，并提供一种常见的实现方案作为示例。
1. 基本原理WiFi图传方案是通过使用WiFi无线网络将图像从源端传输到目标端的一种方案。
它基于无线局域网（WLAN）技术，利用无线信号传输数据。
一般情况下，WiFi图传方案包括以下几个基本组成部分：1.图像源端：通常是指摄像头或其他承载图像获取功能的设备。
它负责采集现场的图像数据并将其转化为数字信号。
2.WiFi传输模块：该模块负责将源端采集到的数字信号通过WiFi无线网络传输到目标端。
传输的过程中，需要通过某种协议进行数据的封装、压缩和解压缩等处理。
3.WiFi接收模块：该模块负责接收从源端传输过来的信号，并将其解码成原始的图像数据。
4.目标端设备：通常是指显示设备，如电脑、手机、平板等。
它负责接收并显示从源端传输过来的图像数据。
以上组成部分协同工作，完成WiFi图传方案中的数据传输和显示功能。
2. 优势WiFi图传方案相较于传统有线图传方案，具有以下几个优势：•无线化：利用WiFi无线网络传输数据，无需使用传统的有线连接，使得图传设备更加灵活和便携。
•高速传输：WiFi图传方案使用现代高速WiFi网络，能够实现较快的图像数据传输速度，提高数据传输效率。
•方便易用：WiFi图传方案使用普及的无线网络，无需复杂的设置和连接过程，用户只需连接到相应的WiFi网络即可实现图像接收。
•远距离传输：通过使用无线局域网（WLAN）技术，WiFi图传方案可以在一定范围内实现图像的远距离传输，方便用户在不同位置接收图像数据。
3. 应用场景WiFi图传方案广泛应用于以下领域：3.1 无人机领域在无人机领域，WiFi图传方案可以实现无人机飞行过程中实时图像传输，供操控人员或地面站进行实时监测和控制。
监控传输：无线及有线方式优缺点评解
监控系统往往要根据不同用户、系统规模、覆盖面积、信号传输距离、信
息容量等对系统的功能及质量指标要求不同，而采用不同的传输方式。
监
控传输之无线方式
目前无线CDMA技术
CDMA即码分多址技术，它允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源;从而提供了一种高效、低成本的无线分组数据业务。
CDMA无线网络的移动传输技术具有保密性好、抗干扰能力强、抗多径衰弱、系统容量配置灵活、建网成本低等优点。
对于安全防范
系统来说，一般采用低传输帧率以保证传输的清晰度，因为只有CIF以上的GPRS技术
GPRS是一种基于GSM系统的无线分组交换技术，支持点对点和点对多点服务，以分组的形式传送数据。
GPRS最主要的优势在于永远在线和按流量计费，不用拨号即可随时接入互联网，随时与网络保持联系，资源利用率高。
但
是同CDMA一样，它存在带宽不足的问题，无法满足高质量实时的视频监控需求。
Wi-Fi技术
Wi-Fi属于短距离无线技术，覆盖范围可达100米，Wi-Fi的技术和产品到目前为止，已经相当成熟。
Wi-Fi无线保真技术，其传输速度快，802.11b的带宽可以达到11Mbit/s，而802.11a及802.11g更可达54Mbit/s。
但只能做到通视传输、定向传输，难以支持移动传输，从而限制了它在视频监控系统的应用，而且由于安全性较差，非常容易受到来自外界的攻击。
各种近距离⽆线传输对⽐蓝⽛(Bluetooth)、ZigBee、Wi—Fi、WiMAX、⽆线USB、UWB性能对⽐蓝⽛:蓝⽛就是⼀种⽀持设备短距离通信(⼀般就是10m之内)的⽆线电技术。
能在包括移动电话、PDA、⽆线⽿机、笔记本电脑、相关外设等众多设备之间进⾏⽆线信息交换。
蓝⽛的标准就是IEEE802、15,⼯作在2、4GHz 频带,带宽为1Mb/s。
“蓝⽛”(Bluetooth)原就是⼀位在10世纪统⼀丹麦的国王,她将当时的瑞典、芬兰与丹麦统⼀起来。
⽤她的名字来命名这种新的技术标准,含有将四分五裂的局⾯统⼀起来的意思。
蓝⽛技术使⽤⾼速跳频(FH,Frequency Hopping)与时分多址(TDMA,Time DivesionMuli—access)等先进技术,在近距离内最廉价地将⼏台数字化设备(各种移动设备、固定通信设备、计算机及其终端设备、各种数字数据系统,如数字照相机、数字摄像机等,甚⾄各种家⽤电器、⾃动化设备)呈⽹状链接起来。
蓝⽛技术将就是⽹络中各种外围设备接⼝的统⼀桥梁,它消除了设备之间的连线,取⽽代之以⽆线连接。
蓝⽛就是⼀种短距的⽆线通讯技术,电⼦装置彼此可以透过蓝⽛⽽连接起来,省去了传统的电线。
透过芯⽚上的⽆线接收器,配有蓝⽛技术的电⼦产品能够在⼗公尺的距离内彼此相通,传输速度可以达到每秒钟1兆字节。
以往红外线接⼝的传输技术需要电⼦装置在视线之内的距离,⽽现在有了蓝⽛技术,这样的⿇烦也可以免除了蓝⽛技术的系统结构分为三⼤部分:底层硬件模块、中间协议层与⾼层应⽤。
底层硬件部分包括⽆线跳频(RF)、基带(BB)与链路管理(LM)。
⽆线跳频层通过2、4GHz⽆需授权的ISM频段的微波,实现数据位流的过滤与传输,本层协议主要定义了蓝⽛收发器在此频带正常⼯作所需要满⾜的条件。
基带负责跳频以及蓝⽛数据与信息帧的传输。
链路管理负责连接、建⽴与拆除链路并进⾏安全控制。
蓝⽛技术结合了电路交换与分组交换的特点,可以进⾏异步数据通信,可以⽀持多达3个同时进⾏的同步话⾳信道,还可以使⽤⼀个信道同时传送异步数据与同步话⾳。
无线监控的几种无线视频传输方式无线监控摄像机与有线监控，最主要的区别即是传输方式的不同，其无线传输部分主要是完成前端系统信号的转换、发送、中继、接收等，直至将信号接入监控中心系统。
无线监控的传输部分与有线监控的光纤、同轴电缆一样，就是一个视频传输通道，这个通道能传输什么样的视频，其指标主要是传输通道的带宽和传输通道能传送的数据量有多大，其次是选择什么样的的调制方式。
至于外围的摄像机和控制系统，与有线系统并无太大差别。
目前无线传输方式主要有卫星、微波、电信运行商网络系统等，其中卫星由于信号传输成本昂贵，在建筑较密集且有物体遮挡的情况下存在死角，因此在无线监控摄像机民用市场未形成主流。
而行业专用微波监控、小范围WiFi监控、运行商大范围无线监控则是目前较为常用的无线传输方式。
微波监控其可分为模拟微波及数字微波两种方式。
1、模拟微波此种方式传输就是将视频信号直接调制在微波的通道上，通过天线发射出去，监控中心通过天线接收微波信号，再通过微波接收机解调出原来的视频信号。
据携远天成石朝兆介绍，此种监控方式没有压缩损耗，几乎不会产生延时，因此可以保证视频质量，但其只适合点对点单路传输，不适合规模部署，此外因没有调制校准过程，抗干扰性差，在无线信号环境复杂的情况下几乎不可以使用。
而模拟微波的频率越低，波长越长，绕射能力强，但极易干扰其它通信，因此在上世纪90年代此种方式较多使用，目前几乎很少使用。
2、数字微波数字微波即是先将视频信号编码压缩，通过数字微波信道调制，再利用天线发射出去;接收端则相反，由天线接收信号，随后微波解扩及视频解压缩，最后还原为模拟的视频信号传输出去，此种方式也是目前国内市场较多使用的。
数字微波的伸缩性大，通信容量最少可用十几个频道，且建构相对较易，通信效率较高，运用灵活。
数字微波有模拟微波不可比的优点，如监控点比较多、需要加中继的情况多、情况复杂且干扰源多的场合。
归纳一下，数字微波容量大、抗干扰能力强、保密性好，同样的发射功率传输距离更远，受地形或障碍物影响较小，接口丰富，扩展能力强等等。
无线网桥三种传输模式
无线网桥的传输模式分为三种：点对点无线网桥传输、点对多点无线视频传输、中继模式。
一、点对点无线网桥传输
点对点无线桥接是连接相隔距离远的两个不同网络。
点对点桥接由两台无线网桥组成。
两台设备设置为相同频率，使用这种联网方式组建的网络传输距离远、传输速率高，受外界环境影响较小。
点对点无线网桥传输示意图如下：
二、点对多点无线视频传输
点对多点的无线桥接是把多个不同网络联接起来，结构相对于点对点无线桥接来说较复杂。
点对多点无线桥接通常以一个网络为中心点发送无线信号，其他接收点进行信号接收。
其最大优点是组建网络成本低、维护简单，其次，中心可以使用全向天线作为接收，设备调试相对容易。
点对多点无线视频传输示意图：
三、中继模式
当需要连接的两个网络之间有障碍物遮挡。
可以架设中转来通过障碍，完成两点之间的无线桥接。
无线中继点的位置应选择在可以同时看到网络A与网络B的地方。
中继点架设两台无线网桥，一台面向A网络，一台面向B网络，两台无线网桥之间用网络交换机连接。
有多个障碍的情况下，可以建立多个中继点系统来实现整个无线链路桥接。
点对多点无线网络视频传输示意图：。
无线图传方案无线图传方案是指通过无线传输技术将图像信号从摄像头或其他图像采集设备传输到接收设备的方案。
在现代科技的快速发展下，无线图传方案被广泛应用于各行各业，包括监控系统、工业自动化、医疗诊断等领域。
本文将介绍几种常见的无线图传方案，并探讨其优劣势。
一、WLAN（无线局域网）方案WLAN是一种基于无线通信技术的局域网方案。
通过无线路由器或无线接入点，摄像头可以将图像信号通过Wi-Fi信号传输到接收设备，如电脑、手机等。
WLAN方案具有安装方便、传输速度快、传输距离较远等优点，因此在家庭安防、智能家居等领域得到广泛应用。
二、LTE（长期演进技术）方案LTE是一种高速无线数据传输技术，主要应用于移动通信领域。
通过将摄像头连接到支持LTE网络的设备上，可以实现图像信号的无线传输。
相较于WLAN方案，LTE方案具有传输速度更快、网络覆盖更广等优势，适用于需要高速、远距离传输的场景，如城市监控系统。
三、蓝牙方案蓝牙是一种短距离无线通信技术，适用于在小范围内进行图像传输。
通过将摄像头和接收设备连接到相同的蓝牙网络中，可以实现图像信号的传输。
蓝牙方案具有低功耗、成本较低等特点，适用于一些对传输距离和速度要求不高的场景，如家庭视频监控。
四、红外方案红外图传方案利用红外线来传输图像信号。
摄像头将图像信号转换为红外信号，接收设备通过红外接收器接收、解码并显示图像。
红外方案适用于夜视图像传输，具有不受环境光影响、安全性高等优点，广泛应用于军事侦察、夜视摄影等领域。
综上所述，无线图传方案有多种选择，每种方案有各自的优劣势。
在选择时需要根据具体需求考虑传输距离、传输速度、安装难易度、成本等因素。
随着无线通信技术的不断进步，相信无线图传方案将会在未来得到更广泛的应用，并为各行各业带来更多便利。
图传方案叫wifi引言随着技术的进步和无线通信的发展，图传技术（即图像传输技术）得到了广泛应用。
图传方案“wifi”是其中一种常见的无线图传方案，它通过WiFi无线网络实现图像传输。
本文将介绍图传方案“wifi”的原理、特点、应用场景以及常见的实现方式。
原理图传方案“wifi”通过利用无线局域网（WiFi）网络，将图像数据从资源端传输到目的端。
其原理如下：1.配置网络连接：资源端和目的端通过连接到同一个WiFi网络实现网络连接。
资源端一般是采集图像数据的设备，例如摄像头或传感器；而目的端一般是接收和显示图像数据的设备，例如电脑、手机或平板电脑。
2.图像数据传输：资源端将采集到的图像数据通过WiFi网络传输到目的端。
传输可以使用无线局域网的标准协议，例如TCP/IP协议。
资源端将图像数据分割成一定大小的数据包，并通过WiFi网络逐个发送到目的端。
目的端接收到数据包后进行重组，恢复原始的图像数据。
3.图像显示：目的端接收和恢复完整的图像数据后，可以通过显示设备将图像展示给用户。
根据应用的需求，可以使用各种设备进行图像显示，例如显示器、手机屏幕或平板电脑屏幕。
特点图传方案“wifi”具有以下特点：1.无线传输：采用WiFi网络传输图像数据，无需通过有线连接，方便灵活。
2.实时性：图传方案“wifi”通过无线传输，可以实现实时图像传输。
这对于监控系统、机器人等需要实时反馈的应用非常重要。
3.高带宽：WiFi网络通常具有较高的带宽，可以支持大量图像数据的传输。
这使得图传方案“wifi”适用于高分辨率图像或视频的传输。
4.便携性：由于无线传输，图传方案“wifi”可以实现设备的便携性。
用户可以通过手机、平板电脑等移动设备接收和查看图像数据。
应用场景图传方案“wifi”广泛应用于各个领域，以下是几个常见的应用场景：1. 无人机在无人机领域，图传方案“wifi”被广泛应用于飞行控制系统。
通过将摄像头安装在无人机上，可以实时传输无人机的视角图像到地面站，使得无人机的操控和监测更加方便。
无线成主流高清视频监控传输方式点评
高清监控传输的方式种类繁多，目的都是将视频、音频、数据等不同
的信号通过载体推送到需要使用的地方，传输的稳定是视频监控系统稳定的核心。
一、高清监控的主要传输模式及其特点
监控系统项目随着网络化、高清化、智能化、集成化的方向发展，传输
方式也不断进行技术升级和革新。
作为监控系统的不可或缺的组成部分，不同
的传输方式有不同的特点。
高清视频监控根据摄像机输出信号的不同有多种传输方式
1、网络高清摄像机：采用标准以太网传输，短距离传输采用非屏蔽双绞线，长距离传输主要通过光纤或者无线方式。
光纤传输主要使用以太网光纤收
发器、以太网交换机、PON等设备。
无线采用3G、4G、WiFi、WiMAX等方式。
网络方式传输视频，有着传输带宽小、成本低、组网灵活的特点，是高
清视频监控的主要传输模式。
但同时，由于视频经过了压缩，视频的画质细节、延时、运动过程的清晰度方面都比非压缩的视频要差一些，在某些对视频质量
有着更高要求的监控场合不太适合。
另外，由于网络方式本身安全性不高，系
统容易受到非法访问和攻击，需要在组网设计上重点考虑。
2、HD-SDI摄像机：采用高清数字分量串行接口(物理接口是BNC)，非
压缩方式。
短距离传输采用同轴电缆，长距离传输主要通过光纤，使用HD-SDI 高清光端机设备。
采用HD-SDI方式传输视频，目前，为解决HD-SDI带宽占用大的问题，出现了一种视觉无损编码技术，它在接口上使用HD-SDI接口，在。
无线数据传输的6种方法1、微波传输是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。
采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。
其优点是：综合成本低，性能更稳定，省去布线及线缆维护费用；可动态实时传输广播级图像，图像传输清晰度不错，而且完全实时；组网灵活，可扩展性好，即插即用；维护费用低。
其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz）,传输环境是开放的空间，如果在大城市使用，无线电波比较复杂，相对容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；如果有障碍物，需要加中继加以解决，Ku波段受天气影响较为严重，尤其是雨雪天气会有比较严重的雨衰现象。
不过现在也有数字微波视频传输产品，抗干扰能力和可扩展性都提高不少。
2、双绞线传输也是视频基带传输的一种，将75Ω的非平衡模式转换为平衡模式来传输的。
是解决监控图像1Km内传输，电磁环境相对复杂、场合比较好的解决方式，将监控图像信号处理通过平衡对称方式传输。
其优点是：布线简易、成本低廉、抗共模干忧性能强。
其缺点是：只能解决1Km以内监控图像传输，而且一根双绞线只能传输一路图像，不适合应用在大中型监控中；双绞线质地脆弱抗老化能力差，不适于野外传输；双绞线传输高频分量衰减较大，图像颜色会受到很大损失。
3、视频基带传输是最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。
其优点是：短距离传输图像信号损失小，造价低廉,系统稳定。
缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。
4、光纤传输常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。
