无线图像传输

无线摄像头传输距离无线摄像头传输距离导语：随着数码科技的发展。

摄像头已经进了每家每户!我们可以通过无线摄像头，你可以在任何地方通过手机、平板或笔记本电脑监控所在区域的每一寸空间，如果运动传感器检测到异样，还会向你的设备发送通知消息，十分方便。

那么无线摄像头传输距离是多少呢?接下来就让我们一起来了解下吧。

无线摄像头传输距离篇1无线摄像头的工作原理一般来说，无线摄像头的传输距离和摄像头是没有关系的，它和产品的无线网卡或者无线传输设备有关，通常情况下，无线摄像头的传输距离在1001200米之间，如果是专业传输设备的话距离可更远。

专业传输设备的传输距离通常可达10公里，不过这些传输距离是有一定的要求的，需要没有遮挡，如果有遮挡的话，其传输距离会有所减少，这就要根据不同的情况来决定了。

当然，无线摄像头的传输距离还和产品的功率大小有关系，在环境比较复杂的情况下，相同功率的无线摄像头，在开阔的环境中，没有障碍的情况下，其传输距离会在8001000米左右，如果有障碍那么就会稍微近一点。

无线摄像头怎么安装1、首先准备一套无线摄像头的装备，因为现在的无线监控系统都是一个整体了，所以不会像以前一样自己动手安装镜头和红外灯了。

2、将无线摄像头和电脑相连接，把电脑打开，然后将无线摄像头的驱动安装好，当然有一些无线摄像头是免驱动的.，那就更方便了。

3、这个时候就可以在电脑上面看到无线摄像头的端口和IP地址了，这个端口和IP地址是可以进行默认的，也可以根据自己的喜好进行设置。

4、再按照电脑界面里的提示，设置一下路由器，让路由器能自动获取到监控摄像头的数据，为的是远程可以监控。

5、手机里安装对应的网络监控摄像头的APP，一般情况买摄像头的时候卖家都会一起给你软件的，有时候需要自己在手机里下载一下。

6、把无线摄像头设置成为远程监控模式，然后将无线摄像头打开，就可以进行录像了，可以将电源插上进行测试，设置一个登录的用户名还有密码就行。

无线传输技术科普知识无线传输是指利用无线技术进行数据传输的一种方式。

无线传输和有线传输是对应的。

随着无线技术的'日益发展，无线传输技术应用越来越被各行各业所接受。

无线图像传输作为一个特殊使用方式也逐渐被广大用户看好。

1、Wi-Fi技术：Wi-Fi基于的是IEEE802.11a和IEEE802.11b，采用2.4G附件的频段作为通讯载体，因此覆盖距离会很广。

目前，Wi-Fi在开放性区域通讯距离可达305米，在封闭性区域通讯距离在76米到122米之间。

优势：技术研发门槛低，产品成本低，覆盖距离广；劣势：能耗高，组网能力差，安全性低；代表产品：智能手机、平板电脑。

2、FM无线传输技术：说到FM无线技术，这可能是目前发展最为成熟、应用范围最广、成本最低的无线技术之一了，您手边的收音机就是最简单的FM无线接收设备；一些老式的模拟字母电话机也采用了FM无线技术。

3、蓝牙无线传输技术：这是一种基于2.4G技术的无线传输协议，由于采用的协议不同，所以有区别于其它2.4G技术而被称之为蓝牙技术。

4、红外无线传输技术：红外无线传输技术是大家最陌生、接触最少的，大部分接触红外无线传输的用户仅限于早期智能手机上速度很慢的红外功能；其实，红外无线技术的应用场合之广不亚于FM无线技术，家庭中常见的电视遥控器就是个典型的例子。

5、ELink传输技术：ELink具有高清无压缩、无延时、可360度自由移动、图像质量无损、辐射非常小、抗干扰能力强等优势ELink可以将任何一台高清源设备（如摄像机、高清播放器、蓝光播放机、电脑、游戏机、录像机等）输出的1080P高清内容无压缩、无延时、无线传输到一台和多台高清采集和显示设备上（如采集机、切换台、高清监视器/电视、大屏幕、投影仪等）。

LC531型WIFI无线视频传输模块规格书V1.0拟制: JOHN 日期：2013-04-22 审核: 日期：审核: 日期：批准: 日期：修订记录深圳市灵卡视讯有限公司版权所有侵权必究目录1概述（Introduction） (4)2特性列表（Feature List） (5)3指标性能列表 (5)4接口定义 (6)5外观尺寸 (8)6视频流与控制协议 (9)6.1视频流通道 (9)6.1.1HTTP流地址 (9)6.1.2RTSP流地址 (10)6.1.3TCP/UDP私有协议 (10)6.2串口透传通道 (10)6.3控制通道 (11)6.3.1WiFi设置 (11)6.3.2系统控制 (13)6.3.3GPIO/PWM控制 (14)7典型应用场景 (15)LC531型WIFI无线视频传输模块规格书关键词：摘要：本文描述。

缩略语清单：对本文所用缩略语进行说明，要求提供每个缩略语的英文全名和中文解释1概述（Introduction）LC531是一款基于WiFi 802.11b/g/n的无线CVBS转WiFi视频传输模块。

支持多路CVBS信号输入，时分复用，自适应NTSC和PAL制式，LC531转出的CVBS网络视频流是业界通用标准，可以在IOS/Android/PC播放。

LC531同时提供2组串口，均支持串口透传功能，支持多种波特率，同时提供了多路GPIO/PWM，方便透过LC531控制其他嵌入式设备，和其他设备通讯。

LC531采用了成熟WiFi解决方案，工作在AP模式下，其他终端可以直接连接LC531，而无须外部额外路由器支持，可以独立组网，方便在野外使用。

LC531的WiFi最高支持150Mbps的速率，支持修改SSID和密码等。

LC531应用广泛：●传统2.4G模拟摄像头视频转网络流。

●远程遥控运动相机。

●传统模拟电视转WiFi。

● 5.8G大功率航拍图传转WiFi。

●WiFi可视倒车。

图1LC531模块实物图2特性列表（Feature List）●支持多路CVBS信号，时分复用●VGA/QVGA图像分辨率●自适应NTSC/PAL制式●实时传输图像，图像延迟小●可以调节图像色彩●视频流采用标准协议，IOS/android/PC等平台通用播放器可播放，无须专用App ●WiFi 支持b/g/n●集成2路透明串口，支持WIFI无线串口透传●支持多路GPIO/PWM●控制命令采用http协议，可以通过浏览器操作●体积小：30x40x12 mm3指标性能列表表1模块的电气特性表2无线性能参数表3其他参数4接口定义LC531预留了很多接口供用户扩展使用，主要有：●CVBS图像信号输入；●2路串口；●GPIO/PWM复用；这些接口分别由3个卡座输出，如下图。

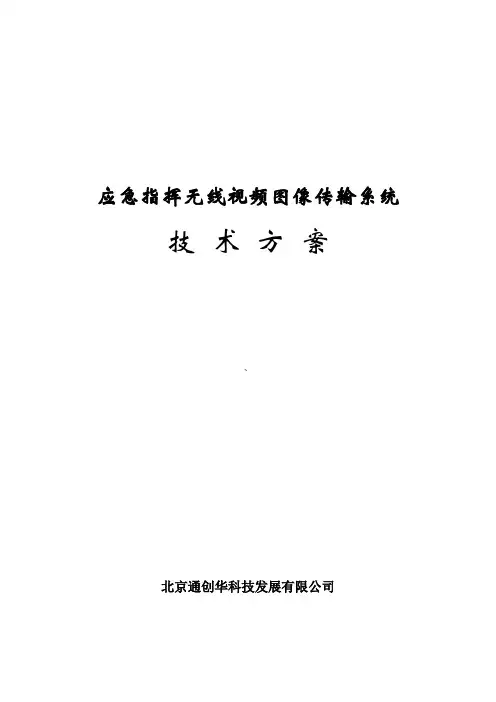

应急指挥无线视频图像传输系统技术方案、北京通创华科技发展有限公司目录一．概述 (3)二．系统建设目的和意义 (4)三．系统应用优势 (4)四．系统技术及产品优势 (5)五．设计依据 (6)六. 方案设计及系统介绍 (7)七. 系统功能 (10)八. 技术指标 (11)九.设备介绍 (12)十. 配置清单 (16)一．概述现代城市经济飞速发展，外来人口流动性激剧加大，各类案情不断增多，各类灾情越来越重，恐怖事件有上升的趋势，对于突发情况处置必须了解现场情况，适时掌握现场图像动态，进行有效指挥处置等提出了新的标准和要求。

而在这方面各城市皆存在一定的薄弱和不足，特别是在应急监控方面，尚未形成系统规模控制。

如不抓紧解决，将会直接影响到全市的经济发展和稳定、人民生命和财产安全。

所以必须抓紧实施应急无线图像传输联动系统建设，以此扩大指挥监控范围，提高对各种案情、突发事件的快速反应能力和应急处置能力；促进和推动全市经济建设发展。

应急无线图像传输联动系统主要是从提高公安系统的快速反应能力、应急处置能力和总体控制能力出发，建成一个综合性、多功能、能够准确、迅速、有效进行各类重特大案情案件、突发事件现场和重大警卫保障及现场图像传输控制的综合管理控制体系，提高安全系统人员的科技管控水平。

二．系统建设目的和意义应急无线图像传输联动系统，是通过在城市各区县联合布网方式，对城市所辖区域内的案情事件、突发事件等进行不同位置、不同角度的移动监控，为实现突发案灾现场图像、语音、数据远程传输而建设的一个综合性、多功能、能够准确、迅速、有效进行各类重特大案件、案情事故、突发事件现场和重大保障路线沿途及现场图像、语音传输的综合管理控制体系，从而大大提高公共安全的快速反应能力、应急处置能力和指挥控制能力，提高安全系统人员的科技管理控制水平。

本系统利用先进的时分多载波调制技术（TDD-OFDM）实现无线传输、网络互联和系统控制等，通过动态时隙分配和动态功率控制技术在一个连续8MHz带宽内以同频组网方式实现多个基站与多辆应急通信指挥车之间的双向音视频传输，只用一个连续8MHz 频率实现多基站多终端组网，频谱利用率高，节省带宽。

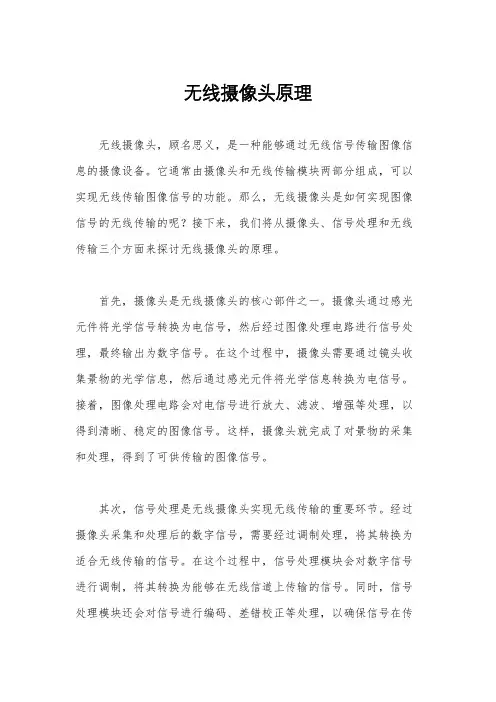

无线摄像头原理无线摄像头，顾名思义，是一种能够通过无线信号传输图像信息的摄像设备。

它通常由摄像头和无线传输模块两部分组成，可以实现无线传输图像信号的功能。

那么，无线摄像头是如何实现图像信号的无线传输的呢？接下来，我们将从摄像头、信号处理和无线传输三个方面来探讨无线摄像头的原理。

首先，摄像头是无线摄像头的核心部件之一。

摄像头通过感光元件将光学信号转换为电信号，然后经过图像处理电路进行信号处理，最终输出为数字信号。

在这个过程中，摄像头需要通过镜头收集景物的光学信息，然后通过感光元件将光学信息转换为电信号。

接着，图像处理电路会对电信号进行放大、滤波、增强等处理，以得到清晰、稳定的图像信号。

这样，摄像头就完成了对景物的采集和处理，得到了可供传输的图像信号。

其次，信号处理是无线摄像头实现无线传输的重要环节。

经过摄像头采集和处理后的数字信号，需要经过调制处理，将其转换为适合无线传输的信号。

在这个过程中，信号处理模块会对数字信号进行调制，将其转换为能够在无线信道上传输的信号。

同时，信号处理模块还会对信号进行编码、差错校正等处理，以确保信号在传输过程中的稳定性和可靠性。

通过信号处理，摄像头采集到的图像信号就能够被有效地转换为适合无线传输的信号。

最后，无线传输是无线摄像头实现图像传输的关键环节。

经过摄像头采集、处理和信号处理后的信号，会通过无线传输模块进行调制和发射。

无线传输模块会将处理后的信号转换为无线信号，并通过天线进行发射。

在接收端，无线信号会被接收天线接收，并经过解调处理，将其转换为数字信号。

然后，数字信号经过解码处理，最终得到原始的图像信号。

通过无线传输，摄像头采集到的图像信号就能够被远距离传输和接收。

综上所述，无线摄像头通过摄像头的采集和处理、信号处理和无线传输三个环节，实现了图像信号的无线传输。

摄像头通过感光元件将光学信息转换为电信号，然后经过图像处理电路处理成数字信号；信号处理模块将数字信号进行调制和编码处理，转换为适合无线传输的信号；最后，无线传输模块将处理后的信号通过天线进行发射，实现了图像信号的无线传输。

尼康相机无线传输（wifi）操作简介确认相机的wifi功能现在新出来的单反都是支持wifi功能的，但是也不排除型号比较特殊。

支持wifi传输功能的单反在机身会有标志。

（如下图）❖尼康相机无线传输有两种软件：1.针对早期带WIFI功能的相机（比如D5300,D7200、D750以及一些卡片机等相机），尼康的软件叫”WMU'，英文“Wireless Mobile Utility”的首字母。

2.另外尼康新出的软件叫“尼享”（Snapbridge），通过低耗电蓝牙从相机传输照片到智能设备，主要用在D5500、D5600、D3400、D500等相机上（同时这些相机也都带有WIFI传输功能）。

安装软件以及操作步骤苹果手机直接在APP商店里面搜索软件名字就可以下载，安卓手机最好在360手机助手里面搜索下载，尽量不要直接在百度里面搜索下载。

下面先以尼康'WMU'软件为例1.❖2.安装完进入软件都是处于断开连接的范畴。

因为我们只是设置了智能手机，还没有设置照相机。

开机，调出菜单栏。

❖3.相机竖排导航里选择扳手状图标，右侧再选择wifi选项。

❖4.选择开启wifi，调整状态“off为“ok””。

然后在照相机首页出现wifi的图案标志闪烁。

小提示：相机连接wifi非常耗电，如果你想用手机查看相机照片，必须要留有充足的电量。

❖❖5.再次进入手机app。

点击左上角的wifi标志。

选择无线网标识。

❖❖6.在无线网里找到相机的名称，直接连接名称。

❖7.尼康软件WMU里面选择查看相机照片就可以看相机的照片了。

但要注意，中途相机不可以关闭，我们只是利用局域网共享，如果相机关闭了，连接就断开了。

❖这是尼康相机内的所有图片，可以选择多张下载，也可以浏览过程中单张下载。

❖最后大家可以看下操作的视频，通过视频观看更加直观：尼康主推型号搭载“尼享”蓝牙传输系统❖“SnapBridge（尼享）”是利用低功耗蓝牙保持相机与个人设备持续连接，将拍摄后的图像实时从相机传送到智能设备，将摄影变成一种社交。

LB2000®移动无线高清晰度视频实时传输系统解决方案中国船舶重工集团公司第七二四研究所2005.04 Copyrights ®LB2000无线高清晰度视频实时传输系统解决方案无线图像传输即视频实时传输主要有两个概念，一是移动中传输，即移动通信，二是宽带传输，即宽带通信，因此，研制能够在高速移动过程中将频带很宽的高清晰度视频进行稳定传输的无线图像传输系统，就要解决二个主要问题：一是由多径传播引起的回波干扰；二是频率资源的使用率和渐趋饱和的问题。

在过去的无线图像传输，主要是以单向的模拟电视广播业务为主，一套电视节目采用一个单独的频点，单频网可以提高频率资源的利用率，但是在不同地点用相同频率同频发射播出电视节目时，它们之间会有相互干扰，另外，由于接收或发射的一方处于移动状态，无论是发射或接收都会遇到强烈的多径干扰即回波干扰，因此，对回波干扰的处理方式可能从根本上影响一个无线高清晰度视频实时传输系统的性能，而LB2000无线数字高清晰度视频实时传输系统中的COFDM传输技术正是可以有效地利用回波而不是消极地排除回波引起的问题。

因此，在城市环境里，LB2000特别适合解决当今摩天大厦林立的现代都市环境。

LB2000无线高清晰度视频实时传输系统利用未来3G移动通信的成熟技术，利用多载波调制技术和高清晰度视频编解码技术，开创性的解决了在非视距环境下传输“实时视频”的问题，下面我们重点探讨的是，LB2000在不同使用环境的各种应用的解决方案。

无论是那个部门，那个行业，使用无线高清晰度视频实时传输设备，我们可以按不同的功能分为以下几项：一，系统从传输功能上分为：1.发射前端；2.接收端；3.中继；二，系统传输结构分为：1.点对点应用；2.点对多点应用；3.多点对多点应用；三，而从传输工作方式上则可以分为下列四种方式应用：1．人到车；2．车到车；3．车到指挥中心；4．全城联网覆盖（移动基站覆盖方式）；我们从以上不同功能逐项介绍，从而全面了解LB2000系统的实际应用；第一章 传输系统的组成一，发射前端：无论LB2000怎样使用，发射前端指的是将前端现场摄像机采集的图像通过LB2000系统的发射机传输的一整套设备，前端系统一般包括：1．摄像机（摄像头，DV ，专业摄像机）；2．云台；（控制摄像头方向时配置，用便携摄像机不需要使用）3．云台解码器（控制云台使用）；4．LB2000发射机5．天馈图1 背负式前端发射系统二，接收系统：接收系统指的是接收发射机传输过来的视频的一整套设备，系统包括：1．LB2000接收机；2．天馈 便携式天线 发射机模块可充电电池组军用背架可充电电池组 发射机模块 军用背架将发射机和背架背板用紧固螺栓固定，将背板挂在背架上，然后将电池盒卡在背板上，连接好天线，再开电3．滤波器三，中继系统：中继系统指的是延长传输距离，中转传输信号的一整套设备，中继系统可以有多种方式，这里不作详细介绍，一般中继系统分为下列几种方式：1．微波中继方式：使用固定微波传输；微波中继方式，一般采用无线宽带接入系统或高容量，高带宽微波设备进行视频的中转，也可以采用专业的模拟图像微波传输设备中转。
