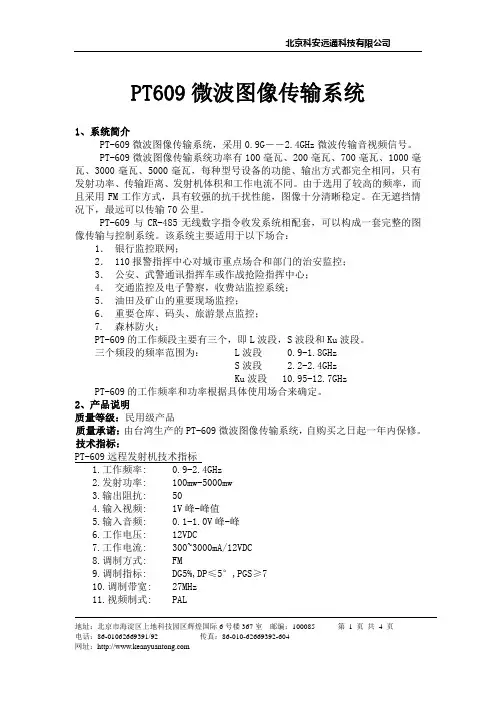

PT609微波图像传输系统1、系统简介PT-609微波图像传输系统，采用0.9G――2.4GHz微波传输音视频信号。

PT-609微波图像传输系统功率有100毫瓦、200毫瓦、700毫瓦、1000毫瓦、3000毫瓦、5000毫瓦，每种型号设备的功能、输出方式都完全相同，只有发射功率、传输距离、发射机体积和工作电流不同。

由于选用了较高的频率，而且采用FM工作方式，具有较强的抗干扰性能，图像十分清晰稳定。

在无遮挡情况下，最远可以传输70公里。

PT-609与CR-485无线数字指令收发系统相配套，可以构成一套完整的图像传输与控制系统。

该系统主要适用于以下场合：1．银行监控联网；2． 110报警指挥中心对城市重点场合和部门的治安监控；3．公安、武警通讯指挥车或作战抢险指挥中心；4．交通监控及电子警察，收费站监控系统；5．油田及矿山的重要现场监控；6．重要仓库、码头、旅游景点监控；7. 森林防火；PT-609的工作频段主要有三个，即L波段，S波段和Ku波段。

三个频段的频率范围为： L波段 0.9-1.8GHzS波段 2.2-2.4GHzKu波段 10.95-12.7GHzPT-609的工作频率和功率根据具体使用场合来确定。

2、产品说明质量等级：民用级产品质量承诺：由台湾生产的PT-609微波图像传输系统，自购买之日起一年内保修。

技术指标：PT-609远程发射机技术指标1.工作频率: 0.9-2.4GHz2.发射功率: 100mw-5000mw3.输出阻抗: 504.输入视频: 1V峰-峰值5.输入音频: 0.1-1.0V峰-峰6.工作电压: 12VDC7.工作电流: 300~3000mA/12VDC8.调制方式: FM9.调制指标: DG5%,DP≤5°,PGS≥710.调制带宽: 27MHz11.视频制式: PAL地址：北京市海淀区上地科技园区辉煌国际6号楼367室邮编：100085 第1 页共 4 页12.环境温度: -40~+55°C13.输出接口: BJ-120接收机技术指标1.输入频率: 0.9-2.4GHz2.输入阻抗: 753.输入电平: -65-- -35dBm4.中频带宽: 27MHz5.噪声门限: 6dB典型值6.视频制式: PAL7.去加重 : CCIR405-1 625行8.视频输出: 1V峰-峰值9.频率响应: +1- -2dB(10KHz-5MHz)10.工作电压: 12VDCPT-609图像传输系统标准配置:1)PT-609 微波发射机 1台2)微波接收机 1台3)天线 2个3、系统安装与调试系统连接框图如上图所示,摄像机到发射机视频输入端口的电缆和接收天线到接收机之间的电缆建议选用75－5同轴电缆,长度由用户根据需要来确定。

实验一无线通信系统（图像传输）实验一、实验目的1、掌握无线通信（图像传输）收发系统的工作原理；2、了解各电路模块在系统中的作用。

二、实验内容a)测试发射机的工作状态；b)测试接收机的工作状态；c)测试图像传输系统的工作状态；d)通过改变系统内部连接方式造成对图像信号质量的影响来了解各电路模块的作用。

三、无线图像传输系统的基本工作原理发射设备和接收设备是通信设备的重要组成部分。

其作用是将已调波经过某些处理（如放大、变频）之后，送给天馈系统，发向对方或转发中继站；接收系统再将空间传播的信号通过天线接收进来，经过某些处理（如放大、变频）之后，送到后级进行解调、编码等。

还原出基带信息送给用户终端。

为了使发射系统和接收系统同时工作，并且了解各电路模块在系统中的作用，通过实验箱中的天线模块和摄像头及显示器，使得发射和接收系统自闭环，通过图像质量来验证通信系统的工作状态，及各个电路模块的作用和连接变化时对通信或图像质量的影响。

以原理框图为例，简单介绍一下各部分的功能与作用。

摄像头采集的信号送入调制器进频率调制，再经过一次变频后、滤波（滤去变频产生的谐波、杂波等）、放大、通过天线发射出去。

经过空间传播，接收天线将信号接收进来，再经过低噪声放大、滤波（滤去空间同时接收到的其它杂波）、下变频到480MHz，再经中频滤波，滤去谐波和杂波、经视频解调器，解调后输出到显示器还原图像信号。

四、实验仪器信号源、频谱分析仪等。

五．测试方法与实验步骤（一）发射机测试图1原理框图基带信号送入调制器，进行调制(调幅或调频等调制),调制后根据频率要求进行上变频,变换到所需微波频率,并应有一定带宽,然后功率放大，通过天线发射或其它方式传播。

每次变频后,会相应产生谐波和杂波，一般变频后加响应频段的滤波器,以滤除谐波和杂波。

保证发射信号的质量或频率稳定度。

另外调制器或变频器本振信号的稳定度也直接影响发射信号的好坏，因而，对本振信号的质量也有严格的要求。

Hairwer®（海勒威尔）DVS6506点对点(TS流)数字微波传输系统一,系统简介：Hairwer(海勒威尔)DVS6506四通道ASI（TS流）点对点数字微波传输系统可以将四路ASI 码流经过高精度PCR校正后调制成一路宽带微波信号通过空中发送至远端，特别适用将数字化后的自办节目或精彩节目远距离地区联网。

支持全向发射实现星型链路的一点发射至多点接收。

数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。

全实时传输，无延迟。

主要应用于电视台之间的新闻节目传输，广播电视演播厅与发射台之间传输。

根据用户定制要求，该系统目前传送四通道ASI（TS流）信号(准备传输6路)，未来可以根据需要升级到6～8路ASI（TS流）信号，同时要求信号接收端每个ASI（TS流）信号提供四路相同的输出。

主要特点◆符合SMPTE259M，SMPTE297M，SMPTE310，SMPTE305（SDTI）标准◆输入支持包突发模式MTS,恒定MTS 。

◆高精度PCR校正，平均PCR抖动通常保持在20~60ns◆先进自适应技术，使用时无须调节◆工业级设计，可靠性高1、能否正常传输今后的DTMB单频网信号（今后可能会在前端增加单频网适配器插入SIP信号）？2、发送端调制模块的制式以及是否可以捷变频？3、接收端解调模块的制式以及是否可以捷变频？4、微波发射系统是可以工作在多大带宽？设备连接示意图；（这个将来就要用6路拉二,设备介绍：1,发射端室内机前面板示意图；后面板示意图；改6路接口介绍：ASI输入端：BNC接口输入路数： 4阻抗： 75Ω输入电平：＞380mVP-P输入自动电缆均衡：＞250m输入反射损耗：＞16dB接地端口；M34RU机箱；重量：约5.5KG外形尺寸：484(宽)×176(高)×300(深)mm3电源：50HZ交流180V-240V工作环境0～50℃输出阻抗（发射机和电缆为50Ω）？输出电平(功率)调节范围？2,接收端室内机前面板示意图；后面板示意图；改6路接口介绍：ASI输出端：BNC接口输出路数： 4*6阻抗： 75Ω（调制器要求输入是50Ω，同样输入接口也是50欧姆）输出电平：800mVP-P±10%（要求每端口输出均能达到）上升/下降时间：＜0.8nS最大抖动：＜0.2UI输出自动电缆均衡：＞250m接地端口；M34RU机箱；重量：约5.5KG外形尺寸：484(宽)×176(高)×300(深)mm3电源：50HZ交流180V-240V工作环境0～50℃3,发射功率放大器技术特点该机器设计应用于0.47GHz－2.7GHz频段的功率放大，可根据用户要求软件升级的情况下适应任何调制方式的无线信号传输，宽频带设计优化可用在大型的3G通信、MUDS、MMDS发射系统的备用设备、宽带放大设备、中继设备等。

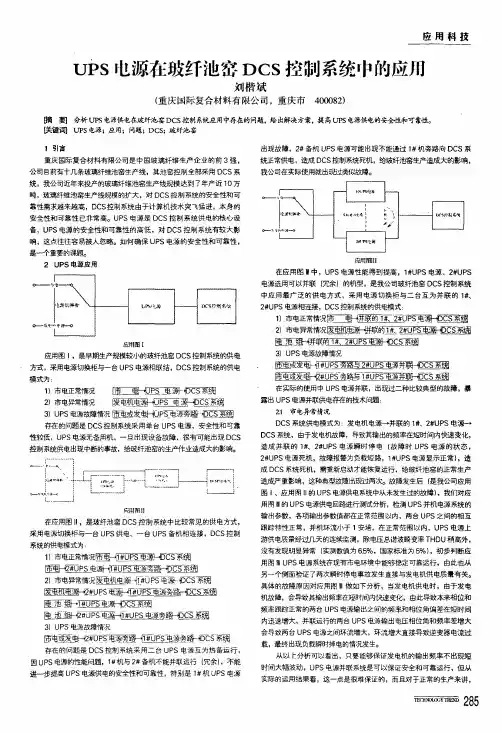

应用科技U P’S电源在玻纤池窑D C S控制系统巾的应用刘楷斌(重庆国际复合材料有限公司，重庆市400082)睛羁分析uP s电源供电在玻纤池窑D CS控制系统应用中存在的问题，给出解决方案，提高U PS电源供电的安全}生和可靠性。

张键词】U P S电源；应用；问题；D C S；玻纤池窑1引言重庆国际复合材料有限公司是中国玻璃纤维生产企业的前3强，公司目前有十几条玻璃纤维池窑生产线，其池窑控制全部采用D C S系统，我公司近年来投产的玻璃纤维池窑生产线规模达到了年产近10万吨，玻璃纤维池窑生产线规模的扩大，对D C S控制系统的安全性和可靠性需求越来越高，D C S控制系统由于计算机技术突飞猛进，本身的安全性和可靠性已非常高。

U PS电源是D C S控制系统供电的核心设备，U PS电源的安全性和可靠性的高低，对D C S控制系统有较大影响，这点往往容易被人忽略。

如何确保U PS电源的安全性和可靠性，是一个重要的课题。

2U PS电源应用1)市电正常情况匿[]蛩趣夏至王两耻巧霹}累绸2)市电异莆隋况菠?眨匾豆困叫卫矍题巫}吨匿量羞垂鲴3)UPS电源故障情况匝鹫发霉扣殴嗯源亨亨蹰桓亟!j垂羽控制系统供电出现中断的事故，给玻纤池窑的生产作业造成大的影响。

上，‘卜呸予砭蜓在应用图I J’是玻纤池窑D CS控制系统中比较常见的供电方式，1)市电正常情况雨哥寸阐殍可西厨吨瓣绸匝重卜匡豳旦S电瓣迹夔至互暖霍H重蔓j垂豳2)市电异常情况医堕扭鱼凋面0阿0争移曩箩—着；绸匮麴理副；刿FS覃厨岖巫蟹磁魄噩缌匝硇百耵醪龟厨书礤圈匣冱纳雨功罨1秘蚕—咂!堕巳墨电遵童墨虱—垣堕垂纽匝电重壅蔓卜《甄理覃可覆夏强■塑耍豆通渡壹躏—研S焉；绸因U PS电源的性能问题，1#机与2#备机不能并联运行(冗余)，不能进一步提高U P S电源供电的安全性和可靠性，特别是1撑机U PS电源出现故障，2撑备机U PS电源可能出现不能通过1#机旁路向D C S系统正常供电，造成D CS控制系统死机，绐玻纤池窑生产造成大的影响，我公司在实际使用就出现过类f以故障。

LB2000®移动无线高清晰度视频实时传输系统解决方案中国船舶重工集团公司第七二四研究所2005.04 Copyrights ®LB2000无线高清晰度视频实时传输系统解决方案无线图像传输即视频实时传输主要有两个概念，一是移动中传输，即移动通信，二是宽带传输，即宽带通信，因此，研制能够在高速移动过程中将频带很宽的高清晰度视频进行稳定传输的无线图像传输系统，就要解决二个主要问题：一是由多径传播引起的回波干扰；二是频率资源的使用率和渐趋饱和的问题。

在过去的无线图像传输，主要是以单向的模拟电视广播业务为主，一套电视节目采用一个单独的频点，单频网可以提高频率资源的利用率，但是在不同地点用相同频率同频发射播出电视节目时，它们之间会有相互干扰，另外，由于接收或发射的一方处于移动状态，无论是发射或接收都会遇到强烈的多径干扰即回波干扰，因此，对回波干扰的处理方式可能从根本上影响一个无线高清晰度视频实时传输系统的性能，而LB2000无线数字高清晰度视频实时传输系统中的COFDM传输技术正是可以有效地利用回波而不是消极地排除回波引起的问题。

因此，在城市环境里，LB2000特别适合解决当今摩天大厦林立的现代都市环境。

LB2000无线高清晰度视频实时传输系统利用未来3G移动通信的成熟技术，利用多载波调制技术和高清晰度视频编解码技术，开创性的解决了在非视距环境下传输“实时视频”的问题，下面我们重点探讨的是，LB2000在不同使用环境的各种应用的解决方案。

无论是那个部门，那个行业，使用无线高清晰度视频实时传输设备，我们可以按不同的功能分为以下几项：一，系统从传输功能上分为：1.发射前端；2.接收端；3.中继；二，系统传输结构分为：1.点对点应用；2.点对多点应用；3.多点对多点应用；三，而从传输工作方式上则可以分为下列四种方式应用：1．人到车；2．车到车；3．车到指挥中心；4．全城联网覆盖（移动基站覆盖方式）；我们从以上不同功能逐项介绍，从而全面了解LB2000系统的实际应用；第一章 传输系统的组成一，发射前端：无论LB2000怎样使用，发射前端指的是将前端现场摄像机采集的图像通过LB2000系统的发射机传输的一整套设备，前端系统一般包括：1．摄像机（摄像头，DV ，专业摄像机）；2．云台；（控制摄像头方向时配置，用便携摄像机不需要使用）3．云台解码器（控制云台使用）；4．LB2000发射机5．天馈图1 背负式前端发射系统二，接收系统：接收系统指的是接收发射机传输过来的视频的一整套设备，系统包括：1．LB2000接收机；2．天馈 便携式天线 发射机模块可充电电池组军用背架可充电电池组 发射机模块 军用背架将发射机和背架背板用紧固螺栓固定，将背板挂在背架上，然后将电池盒卡在背板上，连接好天线，再开电3．滤波器三，中继系统：中继系统指的是延长传输距离，中转传输信号的一整套设备，中继系统可以有多种方式，这里不作详细介绍，一般中继系统分为下列几种方式：1．微波中继方式：使用固定微波传输；微波中继方式，一般采用无线宽带接入系统或高容量，高带宽微波设备进行视频的中转，也可以采用专业的模拟图像微波传输设备中转。

微波图像传输系统微波图像传输、无线指令遥控系统在电视监控中应用电视监控越来越多的被应用到各个领域中，并且发挥了巨大的经济效益和积极的社会效益。

在电视监控工程中，经常遇到监控点和监控中心不在同一地区情况，如金融系统的管理支行要监控各个储蓄所网点；公安系统的道路道路监控等。

由于监控点和监控中心不在同一地点，因此常用的闭路监控已不适用。

目前解决此类问题的方法有：电话线传输；无线传输和光线传输。

电话线传输由于受带宽的限制，图像不能时时；光纤由于造价高、施工难度大，不适用一般工程；无线传输其图像时时，费用底，维护方便被广泛的应用在这一领域。

一、微波图像传输、无线指令遥控系统1、微波图像传输系统：微波图像传输系统利用L波段将图像、声音和报警从监控点传到监控中心，它能传输50公里，图像时时清晰、声音清楚、报警准确；系统功率小（最大1瓦）、传输方向性强；系统体积小、安装简单、维护方便。

系统主要技术指标：系统指标：一、图像发射机：1、传输频率：l波段 1.0ghz---1.8ghzs波段 2.2ghz---2.8ghzku波段10.75ghz---12.75ghz2、射频带宽：b=20mhz3、调制方式：图像—fm，伴音—fm—fm4、调频频偏：△fp-p=16调制方式5、微分增益：3db6、微分相位：3°7、视频输入：1ⅴp-p/75Ω8、音频输入：0.5vp-p1600Ω9、输出阻抗: 50Ω10、功率: 30db-33db11、体积: 150x60x5412、传输视距: ≤50km二、天线1、天线增益: l波段21dbs波段24dbku波段34db2、驻波比: ≤1.53、极化方式: 圆极化线极化4、带宽：20mhz三、滤波放大器1、高频增益: ≥35db和60db2、高频噪声系数比:≤1.5db四、接收机1、接收系统: vs=10uv(rm=50Ω)2、接收调频门限：c/n≤6db3、视频信噪比： s/n＞40db4、微分增益： 3db5、微分相位：≤2°6、色度/亮度时延差：≤10us7、音频响应： 25hz--15khz8、接收机输入端：dc+18v9、接收机电压： ac160v--ac240v10、体积： 142x50x272、无线指令遥控系统：无线指令遥控系统是对摄像机、云台、镜头等的远程遥控。

JoMobile HD系列无线图像传输系统采用了多项现代移动通信技术，主要包括频域均衡技术（SC-FDE）、乘积码编译技术（TPC）以及多种空间及时间分集技术，使JoMobile HD系统具有接收能力强、频谱效率高、覆盖范围广、抗衰落能力强、绕射能力强等优点。

JoMobile HD系统能够在高速移动中、在有遮挡条件下、实现D1画质高清晰度的实时图像传输，在一般城市条件下，车载发射机可以传输10～30公里，单兵发射机可以传输2～5公里。

JoMobile HD系统具有以下的特点：λ--超高频谱效率： 2.67MHz/2MHz/1.2MHz带宽可选，可实现3.5Mbps/2.6Mbps/1.5Mbps传输速率；λ--支持多路接收模式：一台接收机可支持2路独立视频传输；--HD的软件无线电工作系统可支持频谱扫描，系统可实现低成本扩展；λ--兼容多种视频格式：MPEG2支持数字输出，利于网络传输；λ--传输加密：128位AES扰码加密，避免非法接收；λ--支持高速移动传输；支持非视距传输。

JoMobile HD系统通常由发射机、接收机（基站组成）。

如下图可有多种工作模式。

（指挥车～指挥中心通信模式）（单兵～指挥车通信模式）（多中心接收模式）（中继接力传输模式）重大活动安保解决方案我们根据国内重大活动的通信保障实际需求，提出采用JoMobile HD系统，多基站、多点覆盖重大活动全程的解决方案。

整个系统采取设置沿途基站、以装备多频点车载发射机为主、装备应急单兵发射机为辅的方式，实现对重大活动全过程、全角度覆盖。

省际覆盖应用案例久华信成功实施了国内两个全省无线图像传输覆盖项目。

这两个项目也是截至目前仅有的两个全省覆盖项目——JoMobile HD系统一直配备到县属公安通信部门，并通过公安三级网汇接到省级指挥中心。

某省无线图传系统，需要在移动、非视距的条件下，将各县市、地州车辆现场采集的语音、图像，实时传输到各级指挥中心，实现高清图像播放、录制等功能，为突发应急事件的指挥提供帮助。

矗；奠整凰一种小型无线微波图像传输系统谢永红(华南理工大学广州汽车学院电子信息工程系，广东广州510800)喃翻文章介绍一种小型无线微渡图像传输系统的工作原理，并搭建该实物系统，实现了实时的、高质量的图像传输功能，分析了系统调试过程中影响图像传输质量的因素。

供键词]微波；图像传输微波技术是一种传输容量大、质量好的无线通信技术。

近年来，微波技术被广泛的应用于通信、导航和雷达等多种领域。

远程无线微波图像传输技术已经怍为一种必备恿信方式应用在事故救援、重大事件现场保障等活动中。

1系统原理介绍本系统由图像发射和图像接收两部分组成，其原理图如图1所示。

摄像头上的视频信号经过图像调制器，变为已调信号。

再与压控振荡器(简称V C O)信号混频后，经射频放大，由天线发射出去。

在接收信号端，天线接收到的信号，与定向耦合器输出端的振荡信号进行混频后，经图像解调器输出视频信号，在显示器上显示。

现对整个系统的具体传输过程和信号变化i拙行分析。

图I图像传输系统原理图1)信号发射系统。

图像信号如果要实现i础巨离的传输，则必须加载到高频上，所以图像信号要经过调制，上变频然后经过天线发射出去。

发射系统部分由摄像头、T＼，调制器、V CO、功率分配器、混频器、射频放大器和发射天线组成。

开通电源从摄像头上形成的图像视频信号。

具有频率矧氏的频谱分量，这种信号在许多信道中不适宜传输。

因此在图像传输系统的发送端需要有调制过程，需要通过调制到较高的载波频率上，使其在信道中能有效的传输。

发射系统的图像调制采用模拟调幅调制方式，TV调制器使输入的图像信号对载波信号进行振幅调制，角携有信息的低频信号去控皋I载波的幅度，使载波的幅度按照图像{；!{!频信号的规律变化。

TV调制器输出调幅波。

发射端的混频器是将振幅较小的已调波与振幅较大的V C O信号混频变成另～个已调波，取其上变频，即和频。

在混频过程中只是改变信号载波频率，而信号的调制类型和调制参数不变。
