楼板裂缝分析及防治
- 格式:doc
- 大小:27.00 KB
- 文档页数:7
一、常见原因1、顶板支撑体系刚度不足,立杆顶部自由端过长;(结构性裂缝)2、赶工造成楼板上料过早,冲击荷载会产生结构性裂缝;(结构性裂缝)3、沿楼板预留洞口的劈裂裂缝;(结构性裂缝)4、冬施期间混凝土保温措施不到位,楼板受冻后堆载;(结构性裂缝)5、顶板木模采用废机油作脱模剂,容易污染顶板钢筋,减小混凝土对钢筋的握裹力;(非结构性裂缝)6、机电管线预埋在顶板集中平行布置;(非结构性裂缝)7、混凝土养护不到位,塑料布覆盖过早揭开且浇水时间不足,导致表面水分快速蒸发产生干缩裂缝;(非结构性裂缝)8、混凝土浇筑过程中有加水现象;(非结构性裂缝)9、终凝前未进行二次抹面或不到位;(非结构性裂缝)10、混凝土浇筑过程中未铺设临时性活动跳板。
(非结构性裂缝)二、其它可能原因1、预拌混凝土中原材料不合格,如水泥安定性不符合要求;2、水灰比过大;3、混凝土浇筑前发生离析现象;4、混凝土保护层控制不当;5、后浇带处未设置独立支撑体系,先拆后回顶,造成局部贯通裂缝。
预防措施一、模板支撑系统必须经过计算,除满足强度要求外,还必须有足够的刚度和稳定性。
将顶板支撑立杆上部自由端长度控制在400mm以内;对于层高超过5米的模板支撑体系必须按照规范要求增加水平及竖向剪刀撑,增加架体整体稳定性。
二、现浇板养护期间,当混凝土强度小于1.2Mpa时,不得进行后续施工。
当混凝土强度小于10Mpa时,不宜在现浇板上吊运、堆放重物。
吊运、堆放重物时,应采取有效措施,减轻冲击;三、楼板预留洞口四周考虑洞口加筋;四、冬季施工加强混凝土保温养护措施,根据现场抗冻临界试块确定撤除保温时间,同时避免上料过早;五、顶板木模应采用水性脱模剂;六、楼板内埋置管线时,管线必须布置在上下钢筋网片之间,且不宜立体交叉穿越,确需立体交叉的,不应超过二层管线。
线管在敷设时交叉布线处可采用线盒,同时在多根线管的集散处宜采用放射形分布,尽量避免紧密平行排列,以确保线管底部的混凝土浇筑顺利且振捣密实。
楼板裂缝防治措施楼板裂缝是建筑中的常见问题之一。
裂缝如果得不到及时修补,就有可能影响整个建筑的稳定性,甚至引发安全事故。
因此,楼板裂缝防治措施非常重要。
本文将从原因、分类、防治方法三个方面来进行详细阐述。
一、原因楼板裂缝的形成原因多种多样,主要包括以下几种:1.材料质量问题。
建筑楼板所使用的材料如水泥、沙子等质量的好坏直接影响裂缝的形成。
2.施工操作问题。
建筑施工中不当的操作,如浇注不均匀、养护不足或者养护时间不够长,都有可能导致楼板裂缝产生。
3.自然因素。
如环境温度变化、地震等因素,都有可能导致楼板出现裂缝。
4.设计缺陷。
设计方面没有考虑清楚楼板的承载能力、伸缩能力等因素,也会造成楼板裂缝的形成。
二、分类楼板裂缝的分类有多种方法,以下是较为常用的两种分类方法:1.按方向分类。
裂缝的方向一般包括纵向裂缝、横向裂缝和斜向裂缝三种类型。
2.按宽度分类。
裂缝的宽度一般分为毛细裂缝、细裂缝、中等裂缝和大型裂缝四种类型。
其中,毛细裂缝宽度一般小于0.1mm,细裂缝宽度在0.1mm到0.3mm之间,中等裂缝宽度在0.3mm到1mm之间,大型裂缝宽度大于1mm。
三、防治方法针对楼板裂缝的原因和分类,我们有以下几种防治方法:1.做好材料质量控制。
材料质量是楼板裂缝产生的一个重要原因,因此建筑施工中,要严格控制材料的质量,如水泥要符合国家规定的质量标准、沙子要筛选后使用等。
2.合理的施工方式。
在建筑施工中,要注意施工方式的合理性,避免浇注不均或养护不足等问题的发生。
3.合理的设计。
在建筑设计时,要考虑到楼板的承载能力和伸缩能力等因素,以防止裂缝的形成。
4.加强监测和维护。
建筑物竣工后,应定期对楼板进行监测和维护,确保楼板的安全性。
5.采用防裂缝措施。
可以在楼板浇注前或养护期间,对楼板进行防裂缝措施。
如在水泥砂浆中添加一些适当的掺合剂、在楼板表面进行抹面等方式都可以有效地防止楼板裂缝的产生。
综上所述,楼板裂缝是建筑中常见的问题之一,但它又是可以通过一些简单而有效的防治措施来避免的。

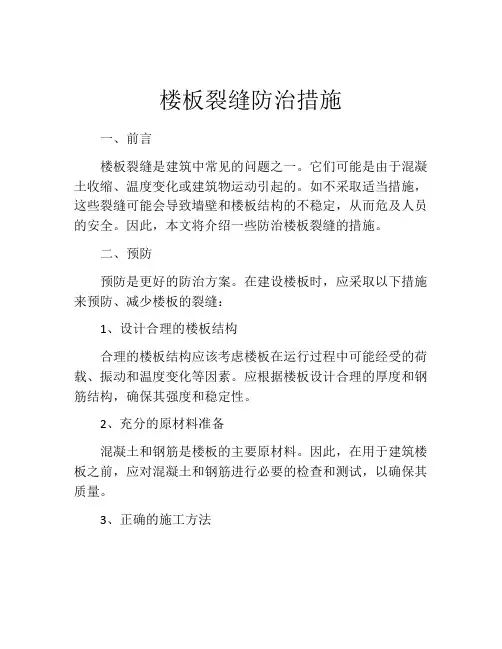

楼板裂缝防治措施一、前言楼板裂缝是建筑中常见的问题之一。
它们可能是由于混凝土收缩、温度变化或建筑物运动引起的。
如不采取适当措施,这些裂缝可能会导致墙壁和楼板结构的不稳定,从而危及人员的安全。
因此,本文将介绍一些防治楼板裂缝的措施。
二、预防预防是更好的防治方案。
在建设楼板时,应采取以下措施来预防、减少楼板的裂缝:1、设计合理的楼板结构合理的楼板结构应该考虑楼板在运行过程中可能经受的荷载、振动和温度变化等因素。
应根据楼板设计合理的厚度和钢筋结构,确保其强度和稳定性。
2、充分的原材料准备混凝土和钢筋是楼板的主要原材料。
因此,在用于建筑楼板之前,应对混凝土和钢筋进行必要的检查和测试,以确保其质量。
3、正确的施工方法正确的施工方法对于避免楼板裂缝至关重要。
应仔细制定施工计划,并确保工人严格遵守建筑规范和施工流程。
同时,应该尽量避免过度震动混凝土,以减少混凝土的收缩。
三、治理如果出现楼板裂缝,必须采取适当的措施来治理,以防止裂缝进一步扩大。
以下是一些常见的防治楼板裂缝的措施:1、填充裂缝填充裂缝是最常见的防治措施之一。
可以使用聚合物或环氧树脂填充剂来填充裂缝。
填充后,可以再覆盖一层防水膜,以避免水分渗透。
2、加固裂缝周围的混凝土加固裂缝周围的混凝土也是一种有效的治理措施。
可以使用钢筋或含有钢筋的聚合物来加固。
这种方法可以加强裂缝周围的混凝土,防止裂缝扩大。
3、钢板加固钢板加固通常用于较大的裂缝。
可以将钢板固定在裂缝上,以增加楼板的强度。
4、仔细维护仔细的维护可以防止裂缝扩大或重新出现。
这包括及时修补混凝土表面的小裂缝,定期对楼板进行检查和保养。
四、结论以上是一些常见的防治楼板裂缝的措施。
请注意,预防裂缝是最好的防治方法。
因此,在建筑楼板时,应遵循设计规范,使用质量可靠的原材料,并采用正确的施工方法。
如果出现裂缝,应及时采取适当的措施进行治理。
这将有助于保护建筑物的结构安全,延长使用寿命。
摘要:施工实践过程中质量通病层出不穷,针对钢筋混凝土楼板裂缝的多种原因,分析楼板出现裂缝的原因及防治处理的具体措施。
关键词:钢筋混凝土裂缝施工防治措施在土建工程实践中,现浇钢筋凝土楼屋面板(以下简称“楼板”)的裂缝问题,是个常见而且棘手的问题,其原因主要有计算错误、设计不合理、偷工减料,以及施工方法不当等。
提出防止楼板出现裂缝的设计要点和施工注意事项及处理措施。
1楼板产生裂缝的原因1.1计算错误或偷工减料常规双向板,如办公室,卧室和客厅等的楼板,这类板的双向尺寸都较大,基本符合计算假定。
一般地说,这类楼板出现裂缝(图1),是由于楼板的实际强度不足,这有两方面原因。
一是设计时计算错误;二是施工时的偷工减料行为(如少放钢筋、使用劣质钢材、减薄楼板厚度或者混凝土强度不足等)。
单向板长短边比例较大的出现平行于长边的裂缝(图2),也是上述原因所致。
所以,只要设计者认真计算,施工单位按图施工、不偷工减料,就可避免这类裂缝的出现。
1.2供电套管设置不当按规定,供电套管应该敷设在楼板上下层钢筋之间,若设在板底钢筋下面,迫使板底筋上抬,会减小楼板的有效高度。
正常情况下,允许楼板有一定的工作裂缝(裂缝宽度小于0.3mm),由于套管(一般是塑料套管)在楼板钢筋的混凝土保护层内,裂缝就可能先沿套管集中出现。
随着荷载的增加,裂缝继续扩展,直至上下贯穿,某工程中,卧室、卫生间的个别楼板虽然跨度不大,却出现沿套管的裂缝(图3)。
从图可见,裂缝沿套管从板角向板中心扩展,所以,施工时一定要保证把套管放在楼板上下层钢筋之间,如果局部位置的管线较多,则应加大楼板厚度。
图1双向板的裂缝图2单向板的裂缝图3沿套管的裂缝1.3过早拆模和支撑不善按规定[1],一般跨度的楼板在其混凝土强度大于75%的设计强度后方可拆模。
根据笔者经验[2],拆模时间可根据浇注楼板时实验室制作的试块强度确定。
如果施工荷载大于使用荷载,可以请设计单位加大设计荷载,重配板筋。
房建项目楼板裂缝原因的分析与防治
房建项目楼板裂缝的原因有很多,主要包括以下几个方面:
1. 建筑设计问题:建筑设计中如果不合理,比如楼板厚度过薄、材料选用不合适、结构不稳定等,都会导致楼板承载能力不足,容易出现裂缝。
2. 施工工艺问题:如果施工工艺不当,如混凝土浇注不均匀、养护不当、钢筋绑扎不牢固等,都会导致楼板裂缝的产生。
3. 自然因素影响:地基沉降、地壳运动、地震等自然因素的影响,都可能导致楼板产生裂缝。
4. 温度变化:楼板在施工过程中以及使用过程中,会受到温度变化的影响,如果温度变化过大,没有采取相应的措施进行收缩和伸长,会导致楼板出现裂缝。
针对楼板裂缝的防治,可以采取以下措施:
1. 加强设计过程中的质量控制,合理选用材料和施工工艺,确保楼板的承载能力和稳定性。
2. 在施工过程中,加强对混凝土的浇筑和养护,确保混凝土的质量和均匀性。
3. 对于地基沉降、地壳运动等自然因素的影响,需要进行地质勘察和地基处理,使地基稳定并能够承受外力。
4. 对于温度变化造成的收缩和伸长,可以采取采暖和降温措施,以及使用伸缩缝等技术进行调节。
5. 对于已经出现裂缝的楼板,可以进行修复和加固,采用补强材料进行填充,以增强楼板的承载能力。
要解决房建项目楼板裂缝的问题,需要从设计、施工和养护等方面进行全面的控制和管理,确保楼板的质量和稳定性。
只有在所有环节都严格把关,才能够有效预防和控制楼板裂缝的发生。
楼板裂缝处理方案楼板裂缝是建筑物中常见的问题之一,裂缝的存在可能会引发一系列的安全隐患,因此及时有效地处理楼板裂缝至关重要。
本文将提供一些常见的楼板裂缝处理方案,以帮助解决这一问题。
1.裂缝的原因分析在处理楼板裂缝之前,首先需要了解裂缝出现的原因。
楼板裂缝的原因可能有很多,如地基沉降、温度变化、结构变形等。
因此,对裂缝的成因进行细致的调查是解决问题的第一步。
2.补强和加固常见的楼板裂缝处理方案之一是补强和加固。
通过补强和加固可以增加楼板的承载能力,减少裂缝的扩展和发展。
补强和加固的方法包括使用钢筋混凝土、碳纤维增强材料、增加梁、梁柱等结构件的数量和尺寸等。
在进行补强和加固操作之前,必须对楼板的结构进行详细的计算和设计,确保其能够满足设计要求。
3.裂缝修补对于比较小且裂缝扩展不严重的楼板裂缝,可以采用裂缝修补的方法。
修补材料可以选择聚合物修补材料、水泥砂浆等,这些材料具有很好的粘附性和耐久性。
在进行修补前,需要将裂缝的两边清理干净,确保修补材料能够充分填充裂缝并粘贴牢固。
4.动态监测裂缝处理完毕后,对楼板进行动态监测是非常重要的。
通过动态监测可以及时掌握楼板的变形情况,以便及时采取措施防止裂缝再次出现或扩展。
动态监测方法包括使用位移传感器、倾斜传感器等进行实时测量,以及定期巡视和记录裂缝变化情况。
5.维护保养经过裂缝处理的楼板需要进行定期的维护保养。
维护保养工作包括保持楼板的清洁,定期检查裂缝的情况,及时处理可能导致裂缝出现的问题等。
另外,在楼板的使用过程中,应尽量避免超负荷使用,以减少对楼板的变形和破坏。
现浇混凝土楼板施工方面的裂缝防治措施1.控制施工工艺:在现浇混凝土楼板施工过程中,要严格控制每一个施工工艺环节,确保施工的连续性和稳定性。
包括在浇筑混凝土时要采用合适的浇注方法,避免浇筑缝或浇筑温差过大;在振捣混凝土时要均匀振捣,确保混凝土的密实性和均匀性。
2.控制施工温度:混凝土的温度变化是导致楼板裂缝的主要原因之一、在施工过程中,要合理控制混凝土的温度,避免温度差距过大。
可以采取的措施包括:控制混凝土的配合比,减小混凝土的水灰比,避免快速水化反应;在浇筑后覆盖保温材料,减缓混凝土温度的变化;使用低温混凝土或添加冷却剂等。
3.控制施工时间:混凝土在施工后的早期阶段,是容易出现温度变化和收缩应力的时间。
因此,在混凝土浇筑后,要进行适当的养护措施,确保混凝土的养护时间符合规范要求。
养护措施包括覆盖塑料薄膜、保持湿润等。
4.使用缓凝剂或外加剂:在混凝土配制中添加一定比例的缓凝剂或外加剂,可以延缓混凝土的凝结和收缩过程,减少裂缝的产生。
这些外加剂可以改善混凝土的流动性和控制混凝土的膨胀性。
5.使用预应力技术:在现浇混凝土楼板施工中,可以考虑使用预应力技术,通过在混凝土中引入钢筋或钢束,提前施加预应力,使混凝土在使用过程中产生的收缩应力得到补偿,减少裂缝的产生。
6.建立合理的伸缩缝:在混凝土楼板的设计和施工过程中,要合理设置伸缩缝,根据楼板的尺寸和结构特点,确定伸缩缝的位置和宽度。
伸缩缝的设置可以有效释放混凝土的收缩应力。
以上是现浇混凝土楼板施工方面的一些裂缝防治措施,通过合理控制施工工艺、施工温度和施工时间,使用缓凝剂或外加剂,结合预应力技术和伸缩缝的设置,可以有效减少楼板裂缝的发生和扩展,提高楼板的使用寿命和安全性。

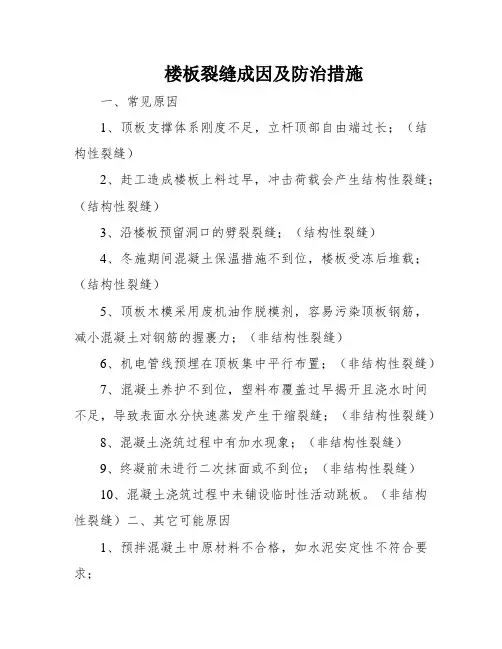

楼板裂缝成因及防治措施一、常见原因1、顶板支撑体系刚度不足,立杆顶部自由端过长;(结构性裂缝)2、赶工造成楼板上料过早,冲击荷载会产生结构性裂缝;(结构性裂缝)3、沿楼板预留洞口的劈裂裂缝;(结构性裂缝)4、冬施期间混凝土保温措施不到位,楼板受冻后堆载;(结构性裂缝)5、顶板木模采用废机油作脱模剂,容易污染顶板钢筋,减小混凝土对钢筋的握裹力;(非结构性裂缝)6、机电管线预埋在顶板集中平行布置;(非结构性裂缝)7、混凝土养护不到位,塑料布覆盖过早揭开且浇水时间不足,导致表面水分快速蒸发产生干缩裂缝;(非结构性裂缝)8、混凝土浇筑过程中有加水现象;(非结构性裂缝)9、终凝前未进行二次抹面或不到位;(非结构性裂缝)10、混凝土浇筑过程中未铺设临时性活动跳板。
(非结构性裂缝)二、其它可能原因1、预拌混凝土中原材料不合格,如水泥安定性不符合要求;2、水灰比过大;3、混凝土浇筑前发生离析现象;4、混凝土保护层控制不当;5、后浇带处未设置独立支撑体系,先拆后回顶,造成局部贯通裂缝。
预防措施一、模板支撑系统必须经过计算,除满足强度要求外,还必须有足够的刚度和稳定性。
将顶板支撑立杆上部自由端长度控制在400mm以内;对于层高超过5米的模板支撑体系必须按照规范要求增加水平及竖向剪刀撑,增加架体整体稳定性。
二、现浇板养护期间,当混凝土强度小于 1.2Mpa时,不得进行后续施工。
当混凝土强度小于10Mpa时,不宜在现浇板上吊运、堆放重物。
吊运、堆放重物时,应采取有效措施,减轻冲击;三、楼板预留洞口周围考虑洞口加筋;四、冬季施工加强混凝土保温养护措施,根据现场抗冻临界试块确定撤除保温时间,同时避免上料过早;五、顶板木模应接纳水性脱模剂;六、楼板内埋置管线时,管线必须布置在上下钢筋网片之间,且不宜立体交叉穿越,确需立体交叉的,不应超过二层管线。
线管在敷设时交叉布线处可接纳线盒,同时在多根线管的集散处宜接纳放射形分布,尽量避免紧密平行排列,以确保线管底部的混凝土浇筑顺利且振捣密实。
楼板裂缝分析及防治
摘要:现浇钢筋混凝土楼、屋面板的裂缝,是目前较难克服的质量通病之一,特别是住宅工程楼板的裂缝发生后,往往会引起的投诉、纠纷、以及索赔要求等。
本人现结合大量施工实践中的经验和教训,以及裂缝的防治处理,重点谈谈以施工为主、兼顾设计和材料原因分析楼面裂缝的综合性防治及具体措施。
关键词:温差裂缝;放射筋;马蹬;砼收缩;钢筋网;防治措施
1.设计中的重点加强部位
从住宅工程现浇楼板裂缝发生的部位分析,最常见、最普遍和数量最多的是房屋四周阳角处(含平面形状突变的凹口房屋阳角处)的房间在离开阳角1米左右,即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝,此通病在现浇楼板的任何一种类型的建筑中都普遍存在。
其原因主要是砼的收缩特性和温差双重作用所引起的,并且愈靠近屋面处的楼层裂缝往往愈大。
而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束,限制了楼面板砼的自由变形,因此在温差和砼收缩变化时,板面在配筋薄弱处(即在分离式配筋的负弯矩筋和放射筋的未端结束处)首先开裂,产生45度左右的斜角裂缝。
虽然楼地面斜角裂缝对结构安全使用没有影响,但在有水源等特殊情况下会发生渗漏缺陷,容易引起住户投诉,是裂缝防治的重点。
根据上面的原因分析,建议业主和设计单位对四周的阳
角处楼面板配筋进行加强。
2.商品砼的性能改善
目前已普遍采用泵送商品砼进行浇筑,但受剧烈的市场竞争,导致各商品砼厂商以采用大粉煤灰掺量,低价位、低性能的砼外掺剂,以及细度模数低、含泥量较高的中细砂作为降低价格和成本的主要竞争手段。
因此建议有关部门牵头,尽快健全和统一对商品砼厂商的行业管理,并根据成本投入比例,相应和合理地提高商品砼的市场价格(特别是用于地下室和住宅楼面工程的砼),促使商品砼厂商转变观念,控制好原材料质量,选用高效优质砼外掺剂,改善和减小混凝土的收缩值,建立好控制体系,是一项改善商品砼质量和性能的根本性工作。
另一方面承包商在订购商品砼时,应根据工程的不同部位和性质提出对砼品质的明确要求。
不能片面压价和追求低价格、低成本而忽视了砼的品质,导致砼性能下降和收缩裂缝增多。
同时现场应逐车严格控制好商品砼的坍落度检查,以保证砼熟料的半成.
3.施工中应采取的主要技术措施
楼面裂缝的发生除以阳角45度斜角裂缝为主外,其他还有较常见的两类:一类是预理线管及线管集散处,另一类为施工中周转材料临时较集中和较频繁的吊装卸料堆放区域。
现从施工角度进行综合分析,并分类采取以下几项主要技术措施。
3.1重点加强楼面上层钢筋网的有效保护措施。
钢筋在楼面砼板中的抗拉受力,起着抵坑外荷载所产生的弯矩
和防止砼收缩和温差裂缝发生的双重作用,而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。
在实际施工中,楼面下层的钢筋网在受到砼垫块及模板的依托下保护层比较容易正确控制。
但当垫块间距大于1米时,钢筋网的合理保护层厚度就无法保障,所以纵横向的垫块间距限制在1米左右。
与此相反,楼面上层钢筋网的有效保护,一直是施工中的一大较难问题。
其原因为:①板的上层钢筋一般较细较软,受到人员踩踏后就立即弯曲、变形、下坠;②钢筋离楼层模板的高度较大,无法受到模板的依托保护;③各工种交叉作业,造成施工人员众多、行走十分频繁,无处落脚后难免被大量踩踏;④上层钢筋网的钢筋小马镫设置间距过大,甚至不设(仅依靠楼面梁上部钢筋搁置和分离式配筋的拐脚支撑)。
在上述四个原因中,前二条是客观存在,难于提出措施加以改进(否则楼面负筋用钢量将大大增加,造成浪费),如采用hrb400级钢筋或分布钢筋(第一排和最后一排)加强。
但后二个原因却在施工中必须大大加以改进,对于最后一个原因,根据大量的施工实践,建议楼面双层双向钢筋(包括分离式配置的负弯矩短筋)必须设置钢筋小马镫,其纵横向间距不应大于700毫米(即每平方米不得少于2只),特别是对于φ8一类细小钢筋,小马镫的间距应控制在600毫米以内(即每平方米不得少于3只),才能取得较良好的效果。
对于第3条原因,可采取下列综合措施加以解决:a、尽可能合理和科学地安排好各工种交叉作业时间,在板底
钢筋绑扎后,线管预埋和模板封镶收头应及时穿插并争取全面完成,做到不留或少留尾巴,以有效减少板面钢筋绑扎后的作业人员数量。
b、在楼梯、通道等频繁和必须的通行处应搭设(或铺设)临时的简易通道,以供必要的施工人员通行。
c、加强教育和管理,使全体操作人员充分重视保护板面上层负筋的正确位置,必须行走时,应自觉沿钢筋小马镫支撑点通行,不得随意踩踏中间架空部位钢筋。
d、安排足够数量的钢筋工(一般应不少于3-4人或以上)在砼浇筑前及浇筑中及时进行整修,特别是支座端部受力最大处以及楼面裂缝最容易发生处(四周阳角处、预埋线管处以及大跨度房间处)应重点整修。
e、砼工在浇筑时对裂缝的易发生部位和负弯矩筋受力最大区域,应铺设临时性活动挑板,扩大接触面,分散应力,尽力避免上层钢筋受到重新踩踏变形。
3.2预埋线管处的裂缝防治
预埋线管,特别是多根线管的集散处是截面砼受到较多削弱,从而引起应力集中,容易导致裂缝发生的薄弱部位。
当预埋线管的直径较小,并且房屋的开间宽度也较小,同时线管的敷设走向又不重于(即垂直于)砼的收缩和受拉方向时,一般不会发生楼面裂缝。
反之,当预埋线管的直径较大,开间宽度也较大,并且线管的敷设走向又重合于(即垂直于)砼的收缩和受拉力向时,就很容易发生
楼面裂缝。
因此对于较粗的管线或多根线管的集散处,应按技术导则三的第4条要求增设垂直于线管的短钢筋网加强。
根据我公司的经验,建议增设的抗裂短钢筋采用φ6-φ8,间距≤150,两端的锚固长度应不小于300毫米。
线管在敷设时应尽量避免立体交叉穿越,在多根线管的集散处宜采用放射形分布,尽量避免紧密平行排列,以确保线管底部的砼灌筑顺利和振捣密实。
并且当线管数量众多,使集散口的砼截面大量削弱时,宜按予留孔洞构造要求在四周增设上下各2φ12的井字形抗裂构造钢筋。
3.3材料吊卸区域的楼面裂缝防治
目前在主体结构的施工过程中,普遍存在着质量与工期之间的较大矛盾。
一般主体结构的楼层施工速度平均为5-7天左右一层,最快时甚至不足5天一层。
因此当楼层砼浇筑完毕后不足24小时的养护时间,就忙着进行钢筋绑扎、材料吊运等施工活动,这就给大开间部位的房间雪上加霜。
除了大开间的砼总收缩值较小开间要大的不利因素外,更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。
并且这些裂缝一旦形成,就难于闭合,形成永久性裂缝,这种情况在高层住宅主体快速施工时较常见。
对这类裂缝的综合防治措施如下:
a、主体结构的施工速度不能强求过快,楼层砼浇筑完后的必要养护(一般不宜≤24小时)必须获得保证。
主体结构阶段的楼层施工速度宜控制在6-7天一层为宜,以确保楼面砼获得最起码的养护时间。
b、科学安排楼层施工作业计划,在楼层砼浇筑完毕的24小时以前,可限于做测量、定位、弹线等准备工作,最多只允许暗柱钢筋焊接工作,不允许吊卸大型材料,避免冲击振动。
24小时以后,可先分批安排吊运少量小批量的暗柱和剪力墙钢筋进行绑扎活动,做到轻卸、轻放,以控制和减小冲击振动力。
第3天方可开始吊卸钢管等大宗材料以及从事楼层墙板和楼面的模板正常支模施工。
c、在模板安装时,吊运(或传递)上来的材料应做到尽量分散就位,不得过多地集中堆放,以减少楼面荷重和振动。
d、对计划中的临时大开间面积材料吊卸堆放区域部位(一般约40平方米左右)的模板支撑架在搭设前,就预先考虑采用加密立杆(立杆的纵、横向间距均不宜大于800毫米)和搁栅增加模板支撑架刚度的加强措施,以增强刚度,减少变形来加强该区域的抗冲击振动荷载,并应在该区域的新筑砼表面上铺设旧木模加以保护和扩散应力,进一步防止裂缝的发生。
3.4加强对楼面砼的养护
砼的保湿养护对其强度增长和各类性能的提高十分重要,特别是早期的妥善养护可以避免表面脱水并大量减少砼初期伸缩裂缝发生。
实际施工中,由于抢赶工期及施工人员作业不作为,因此楼面砼往往缺乏较充分和较足够的浇水养护延续时间。
为此,施工中必须根据温度情况坚持一周左右的混凝土养护,并建议采用喷hl等品种和养护液进行养护,达到降低成本和提高工效,并可避免或
减少对施工的影响。
4.对裂缝的弥补处理
在采取了上述综合性防治措施后,由于各种原因仍可能有少量的楼面裂缝发生。
当这些楼面裂缝发生后,应在楼地面和天棚粉刷之前预先作好妥善的裂缝处理工作,然后再进行装修。
根据经验,住宅楼地面上部的粉刷找平层较厚,可以通过在找平层中增设钢丝网或抗裂短钢筋进行加强,问题相对较小。
板底则粉刷层较薄,并且通常无吊顶遮盖,更易暴露裂缝,影响美观并引起投诉,所以板底更应妥善处理。
板底裂缝宜委托专业加固单位采用复合增强纤维等材料对裂缝作粘贴加强处理(注:当遇到裂缝较宽、受力较大等特殊情况时,建议采用碳纤维粘贴加强)。
复合增强纤维的粘贴宽度以350~400毫米为宜,既能起到良好的抗拉裂补强作用,又不影响粉刷和装饰效果,是目前较理想的裂缝弥补措施。
