SEM扫描电镜结构与断口观察扫描电镜结构与断口观察一、实验目的：1、了解扫描电镜的基本结构，成相原理；2、掌握电子束与固体样品作用时产生的信号和各种信号在测试分析中的作用；3、了解扫描电镜基本操作规程；4、掌握扫描电镜样品制备技术；5、掌握韧性断裂、脆性断裂的典型断口形貌。
二、实验原理：1、扫描电子显微镜的构造和工作原理：扫描电子显微镜(Scanning Electronic Microscopy, SEM)。
扫描电镜是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，扫描电镜的优点是，①有较高的放大倍数，20-30万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。
目前的扫描电镜都配有X 射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它像透射电镜一样是当今十分有用的科学研究仪器。
扫描电子显微镜是由电子光学系统，信号收集处理、图象显示和记录系统，真空系统三个基本部分组成。
其中电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。
扫描电子显微镜中的各个电磁透镜不做成相透镜用，而是起到将电子束逐级缩小的聚光作用。
一般有三个聚光镜，前两个是强磁透镜，可把电子束缩小；第三个透镜是弱磁透镜，具有较长的焦距以便使样品和透镜之间留有一定的空间，装入各种信号接收器。
扫描电子显微镜中射到样品上的电子束直径越小，就相当于成相单元的尺寸越小，相应的放大倍数就越高。
扫描线圈的作用是使电子束偏转，并在样品表面做有规则的扫动。
电子束在样品上的扫描动作和显相管上的扫描动作保持严格同步，因为它们是由同一个扫描发生器控制的。
电子束在样品表面有两种扫描方式，进行形貌分析时都采用光栅扫描方式，当电子束进入上偏转线圈时，方向发生转折，随后又有下偏转线圈使它的方向发生第二次转折。
发生二次偏转的电子束通过末级透镜的光心射到样品表面。
在电子束偏转的同时还带用逐行扫描的动作，电子束在上下偏转线圈的作用下，在样品表面扫描出方形区域，相应地在样品上也画出一帧比例图像。
实验二典型断口的扫描电子显微分析Nancy(2010-07-16 14:21:52)1.概述断口是断裂失效中两断裂分离面的简称。
由于断口真实地记录了裂纹由萌生、扩展直至失稳断裂全过程的各种与断裂有关的信息。
因此，断口上的各种断裂信息是断裂力学、断裂化学和断裂物理等诸多内外因素综合作用的结果，对断口进行定性和定量分析，可为断裂失效模式的确定提供有力依据，为断裂失效原因的诊断提供线索。
断口金相学不仅能在设备失效后进行诊断分析，还可为新产品、新装备投入使用进行预研预测。
断口、裂纹及冶金、工艺损伤缺陷分析是失效分析工作的基础。
实践证明，没有断口、裂纹及损伤缺陷分析的正确诊断结果，是无法提出失效分析的准确结论的。

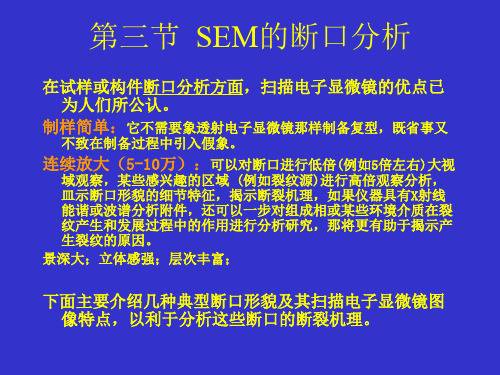

采用扫描电镜可对金属断裂典型断口形貌进行观察，还可对其微区成分进行分析。
本实验具体内容为：利用二次电子成像，观察金属断裂典型断口形貌，了解典型断口的微观特征.的成分差别。
2.实验目的（1）熟悉二次电子成像观察方法，了解金属材料典型断口形貌特征：（2）掌握双相不锈钢冲击断口形貌特征；（3）掌握X70钢疲劳断口形貌特征。
3.实验装置及材料（1）扫描电子显微镜（JSM-6390A型）一台；（2）超声清洗仪一台；（3）断口试样若干；（4）放大镜一只；（5）吹风机一只；（6）无水酒精若干。
4.实验原理4.1金属材料典型断口特征：（1）断口宏观形貌特征对韧性金属材料一次过载造成的延性断裂,宏观上的基本特征通常表现为三个特征区,即纤维区、放射区和剪切唇区。
这三个特征区是断口的三要素。
在实际的宏观失效分析中,一般将断口分为延性断裂断口、脆性断裂断口和疲劳断裂断口。
表13-1列出了这三种典型断口的宏观形貌特征,根据这些特征,可诊断出断口的宏观类型。
表13-1 典型断口的宏观形貌特征（2）断口微观形貌特征断口上常见的微观特征有韧窝、滑移特征、解理特征、准解理特征、沿晶断裂特征和疲劳断裂特征等断裂特征花样。
①韧窝特征金属延性断裂的主要微观特征是，材料在微区范围内塑性变形产生的显微孔洞经形核、长大、聚集直至最后相互连接而导致断裂后在断口表面上所留下的痕迹。
