TEM电子显微镜工作原理详解TEM电子显微镜是一种高分辨率的分析仪器，能够在纳米尺度下观察材料的微观结构和成分，对于研究材料的性质和特性具有重要意义。
本文将详细介绍TEM电子显微镜的工作原理，包括透射电子显微镜和扫描透射电子显微镜。
透射电子显微镜（Transmission Electron Microscope，TEM）工作原理：透射电子显微镜主要由电子光源、透镜和探测器组成。
首先，电子光源发射高能电子束，这些电子从阴极发射出来，经过加速器获得较高的能量。
然后，电子束通过一系列的电磁透镜进行聚焦，使电子束变得更加细致和密集。
接着，电子束通过物质样本，部分电子被样本吸收或散射，形成透射电子。
这些透射电子被接收器捕获和放大成像，形成TEM图像。
透射电子显微镜的工作原理是基于电子的波粒二象性。
电子是一种粒子同时也是一种波动，其波动性质使得它具备非常短的波长，远远小于可见光的波长。
这使得TEM能够观察到比传统光学显微镜更小的尺度。
另外，透射电子显微镜在工作中还需要考虑电子束的束流强度、对样本的破坏性和控制样本与探测器之间的距离等因素。
TEM电子显微镜通过透射电子成像方式观察样本，因此对样本的制备要求非常高。
样品需要制备成非常薄的切片，通常厚度在几十纳米到几百纳米之间，以保证电子可以穿透。
对于一些无法制备成切片的样品，可以利用离子切割或焦离子技术获得透明的样品。
此外，在观察样本时需要避免污染和氧化等现象。
扫描透射电子显微镜（Scanning Transmission Electron Microscope，STEM）工作原理：扫描透射电子显微镜是透射电子显微镜的一种变种，它在透射成像的基础上加入了扫描功能。
STEM可以实现高分辨率的成像，同时也可以进行能谱分析和电子衍射。
STEM电子显微镜工作原理类似于透射电子显微镜，但需要注意的是，STEM使用的电子束并不需要通过所有的样本区域。
电子束只需通过样本中的一个小区域，然后扫描整个样本，因此样本制备要求和透射电子显微镜相比较低。
电子显微分析 电子显微分析是利用聚焦电子束与试样物质相互作用产生的各种物理信号，分析试样物质的微区形貌、晶体结构和化学组成。
包括：用透射电子显微镜TEM 进行的透射电子显微分析用扫描电子显微镜SEM 进行的扫描电子显微分析用电子探针仪EPMS 进行的X 射线显微分析电子显微分析是材料科学的重要分析方法之一，与其它的形貌、结构和化学组成分析方法相比具有以下特点：1）具有在极高放大倍率下直接观察试样的形貌、晶体结构和化学成分。
2） 为一种微区分析方法，具有很高的分辨率，成像分辨率达到0.2～0.3nm （TEM ），可直接分辨原子，能进行纳米尺度的晶体结构及化学组成分析。
一、电子光学基础磁场中运动，特别是在电场和磁场中偏转、聚焦和成像规律的一门科学。
它与几何光学有很多相似之处：（1）几何光学是利用透镜使光线聚焦成像，而电子光学则利用电、磁场使电子束聚焦成像，电、磁场起着透镜的作用。
（2）几何光学中，利用旋转对称面作为折射面，而电子光学系统中，是利用旋转对称的电、磁场产生的等位面作为折射面。
因此涉及的电子光学主要是研究电子在旋转对称电、磁场中的运动规律。
（3）电子光学可仿照几何光学把电子运动轨迹看成射线，并由此引入一系列的集合光学参数来表征电子透镜对于电子射线的聚焦成像作用。
电镜中，用静电透镜作电子枪，发射电子束；用磁透镜做会聚透镜，起成像和放大作用。
静电透镜和磁透镜统称电子透镜1. 电子在静电场中的运动电子在静电场中受到电场力的作用将产生加速度。
初速度为0的自由电子从零电位到达V 电位时，电子的运动速度v 为：(10) 2m eV v当电子的初速度不为零、运动方向与电场力方向不一致时，电场力不仅改变电子运动的能量，而且也改变电子的运动方向。
2、静电透镜与玻璃的凸透镜可以使光线聚焦成像相似，一定形状的等电位曲面簇 也可以使电子束聚焦成像。
产生这种旋转对称等三电位曲面簇的电极装置即为静电透镜。
它有二极式和三极式之分。

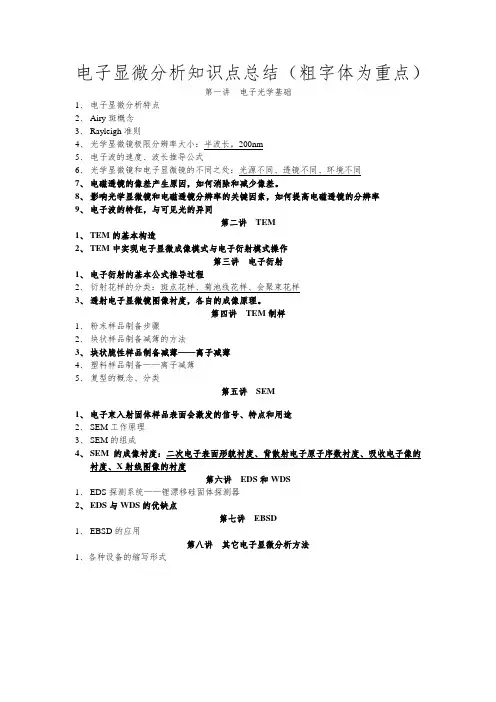

电子显微分析知识点总结（粗字体为重点）
第一讲电子光学基础
1、电子显微分析特点
2、Airy斑概念
3、Rayleigh准则
4、光学显微镜极限分辨率大小：半波长，200nm
5、电子波的速度、波长推导公式
6、光学显微镜和电子显微镜的不同之处：光源不同、透镜不同、环境不同
7、电磁透镜的像差产生原因，如何消除和减少像差。
8、影响光学显微镜和电磁透镜分辨率的关键因素，如何提高电磁透镜的分辨率
9、电子波的特征，与可见光的异同
第二讲TEM
1、TEM的基本构造
2、TEM中实现电子显微成像模式与电子衍射模式操作
第三讲电子衍射
1、电子衍射的基本公式推导过程
2、衍射花样的分类：斑点花样、菊池线花样、会聚束花样
3、透射电子显微镜图像衬度，各自的成像原理。
第四讲TEM制样
1、粉末样品制备步骤
2、块状样品制备减薄的方法
3、块状脆性样品制备减薄——离子减薄
4、塑料样品制备——离子减薄
5、复型的概念、分类
第五讲SEM
1、电子束入射固体样品表面会激发的信号、特点和用途
2、SEM工作原理
3、SEM的组成
4、SEM的成像衬度：二次电子表面形貌衬度、背散射电子原子序数衬度、吸收电子像的
衬度、X射线图像的衬度
第六讲EDS和WDS
1、EDS探测系统——锂漂移硅固体探测器
2、EDS与WDS的优缺点
第七讲EBSD
1、EBSD的应用
第八讲其它电子显微分析方法
1、各种设备的缩写形式。

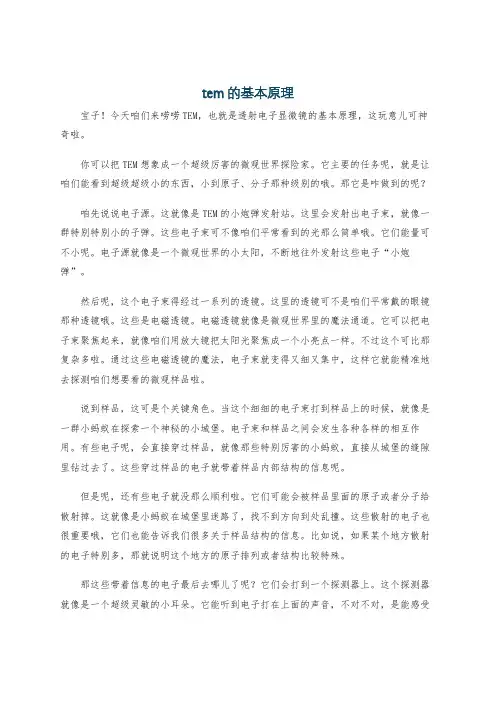

tem的基本原理宝子！今天咱们来唠唠TEM，也就是透射电子显微镜的基本原理，这玩意儿可神奇啦。
