S11系列油浸式电力变压器工艺

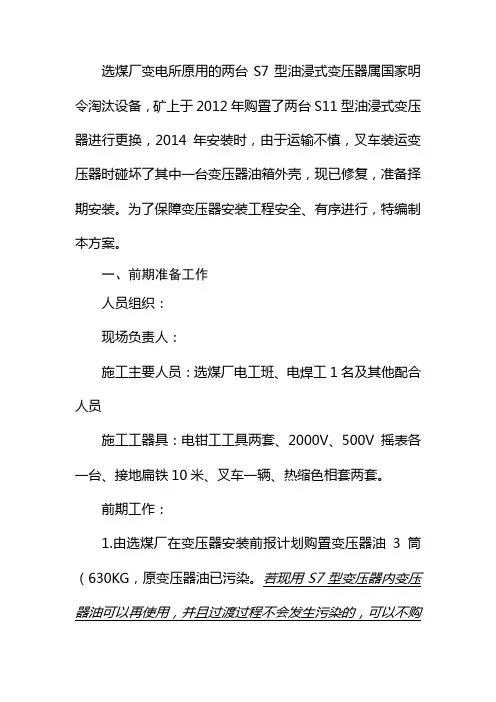

选煤厂变电所原用的两台S7型油浸式变压器属国家明令淘汰设备，矿上于2012年购置了两台S11型油浸式变压器进行更换，2014年安装时，由于运输不慎，叉车装运变压器时碰坏了其中一台变压器油箱外壳，现已修复，准备择期安装。

为了保障变压器安装工程安全、有序进行，特编制本方案。

一、前期准备工作人员组织：现场负责人：施工主要人员：选煤厂电工班、电焊工1名及其他配合人员施工工器具：电钳工工具两套、2000V、500V摇表各一台、接地扁铁10米、叉车一辆、热缩色相套两套。

前期工作：1.由选煤厂在变压器安装前报计划购置变压器油3筒（630KG，原变压器油已污染。

若现用S7型变压器内变压器油可以再使用，并且过渡过程不会发生污染的，可以不购置）。

2.由选煤厂电工对修复的变压器外壳及内部线圈进行检测和处理（修复过程对变压器油进行了放空处理，内部线圈可能受潮），保证变压器耐压情况符合安装、运行条件。

二．拆除S7型油浸式变压器1.对变电所现用S7型变压器所带低压负荷通过低压室联络柜导到另一段系统带载。

2.对变电所现用S7型变压器高压侧馈入、低压侧馈出开关柜进行停电处理（断开断路器、隔离手车退出至试验位置）。

3.在变电所现用S7型变压器高压侧馈入、低压侧馈出母排上各装设接地线进行可靠接地。

4.断开变电所现用S7型变压器上瓦斯、温度传感器电源，再拆除瓦斯、温度传感器S7型变压器上接线。

5.断开变电所现用S7型变压器高压侧馈入、低压侧馈出母排连接，断开过程尽量不要破坏母排外形。

6.断开变电所现用S7型变压器底座与基座的连接及与接地体的连接。

7.用叉车小心缓慢地将现用S7型变压器叉离基座并放到变电所所处指定位置。

三、安装S11型油浸式变压器1.清理、打扫变电所原S7型变压器安装室室内杂物、卫生，保证室内无积尘、杂物。

2.用叉车小心缓慢地将S11型变压器叉到变电所变压器室基座上，并摆正位置、稳妥固定。

3.连接S11型变压器高、低压侧母排接线，并热缩色相套标示色相，母排的连接要求校对各相对地、对墙、对物及相间的电气距离符合标准要求。

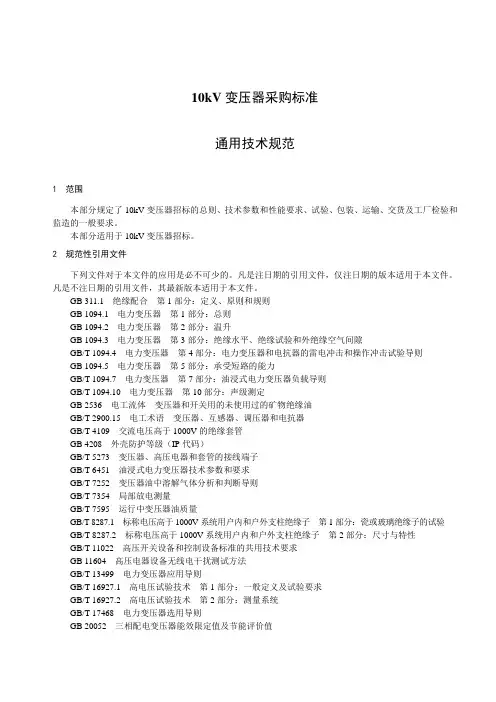

10kV变压器采购标准通用技术规范1 范围本部分规定了10kV变压器招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于10kV变压器招标。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.2电力变压器第2部分：温升GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分：声级测定GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第1部分：一般定义及试验要求GB/T 16927.2高电压试验技术第2部分：测量系统GB/T 17468电力变压器选用导则GB 20052三相配电变压器能效限定值及节能评价值GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 984油浸式变压器绝缘老化判断导则DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV非晶合金铁芯配电变压器试验导则IEC 60296变压器和开关用新绝缘油规范Specification for unused mineral insulating oils for transformers and switchgearIEC 60156绝缘油介电强度测定法Insulating oils Determination of the dielectric strength3 术语和定义下列术语和定义适用于本文件。

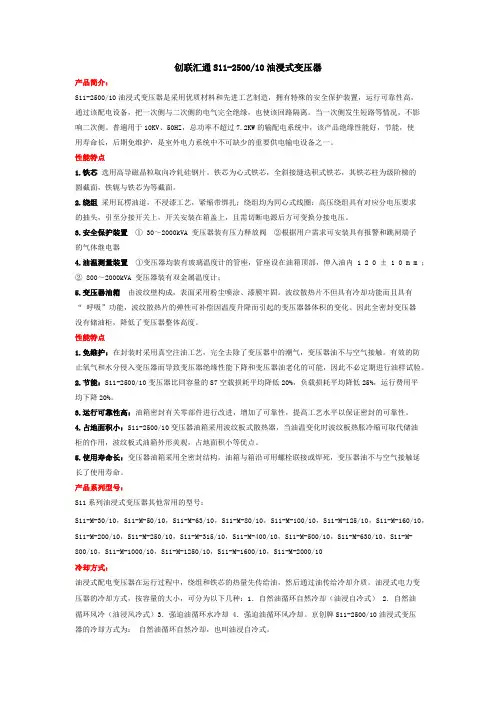

创联汇通S11-2500/10油浸式变压器产品简介：S11-2500/10油浸式变压器是采用优质材料和先进工艺制造，拥有特殊的安全保护装置，运行可靠性高，通过该配电设备，把一次侧与二次侧的电气完全绝缘，也使该回路隔离。

当一次侧发生短路等情况，不影响二次侧。

普遍用于10KV、50HZ，总功率不超过7.2KW的输配电系统中，该产品绝缘性能好，节能，使用寿命长，后期免维护，是室外电力系统中不可缺少的重要供电输电设备之一。

性能特点1.铁芯选用高导磁晶粒取向冷轧硅钢片。

铁芯为心式铁芯，全斜接缝迭积式铁芯，其铁芯柱为级阶梯的圆截面，铁轭与铁芯为等截面。

2.绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈：高压绕组具有对应分电压要求的抽头，引至分接开关上，开关安装在箱盖上，且需切断电源后方可变换分接电压。

3.安全保护装置① 30～2000kVA 变压器装有压力释放阀②根据用户需求可安装具有报警和跳闸端子的气体继电器4.油温测量装置①变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内 1 2 0 ± 1 0 m m ；② 800～2000kVA 变压器装有双金属温度计；5.变压器油箱由波纹壁构成，表面采用粉尘喷涂、漆膜牢固。

波纹散热片不但具有冷却功能而且具有“ 呼吸”功能，波纹散热片的弹性可补偿因温度升降而引起的变压器器体积的变化。

因此全密封变压器没有储油柜，降低了变压器整体高度。

性能特点1.免维护：在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。

有效的防止氧气和水分侵入变压器而导致变压器绝缘性能下降和变压器油老化的可能，因此不必定期进行油样试验。

2.节能：S11-2500/10变压器比同容量的S7空载损耗平均降低20%，负载损耗平均降低25%，运行费用平均下降20%。

3.运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。

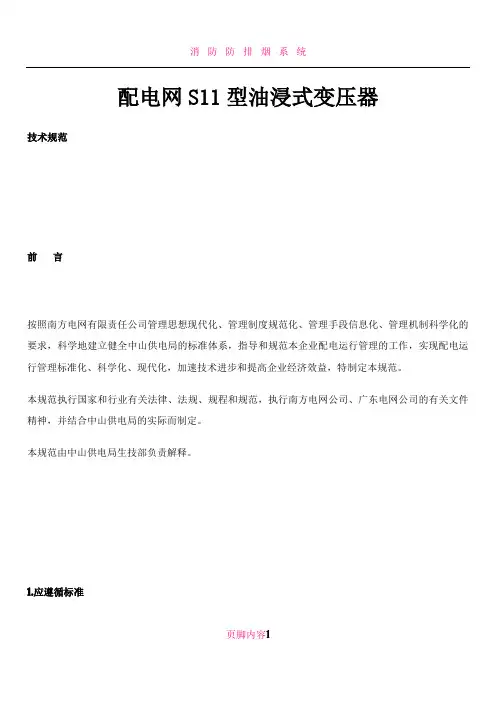

配电网S11型油浸式变压器技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。

本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。

本规范由中山供电局生技部负责解释。

1.应遵循标准页脚内容1规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

现行标准如下：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003变压器第5部分承受短路的能力GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 15164-94 油浸式电力变压器负载导则GB 3096-93 城市区域环境噪声标准JB/T 3837-1996 变压器类产品型号编制方法2.环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度：30℃最低温度: -10℃最大日温差: 25K页脚内容22.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内、户外2.2系统条件2.2.1 系统电压：10kV2.2.2系统频率：50Hz2.2.3系统中性点接地方式：不接地、消弧线圈接地。

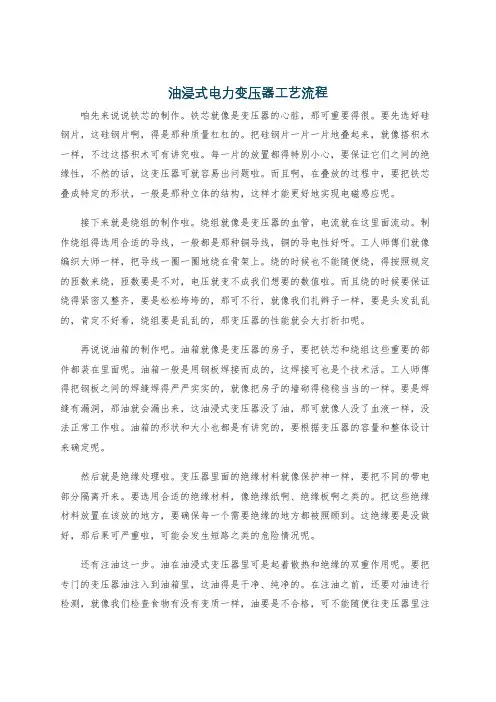

油浸式电力变压器工艺流程咱先来说说铁芯的制作。

铁芯就像是变压器的心脏，那可重要得很。

要先选好硅钢片，这硅钢片啊，得是那种质量杠杠的。

把硅钢片一片一片地叠起来，就像搭积木一样，不过这搭积木可有讲究啦。

每一片的放置都得特别小心，要保证它们之间的绝缘性，不然的话，这变压器可就容易出问题啦。

而且啊，在叠放的过程中，要把铁芯叠成特定的形状，一般是那种立体的结构，这样才能更好地实现电磁感应呢。

接下来就是绕组的制作啦。

绕组就像是变压器的血管，电流就在这里面流动。

制作绕组得选用合适的导线，一般都是那种铜导线，铜的导电性好呀。

工人师傅们就像编织大师一样，把导线一圈一圈地绕在骨架上。

绕的时候也不能随便绕，得按照规定的匝数来绕，匝数要是不对，电压就变不成我们想要的数值啦。

而且绕的时候要保证绕得紧密又整齐，要是松松垮垮的，那可不行，就像我们扎辫子一样，要是头发乱乱的，肯定不好看，绕组要是乱乱的，那变压器的性能就会大打折扣呢。

再说说油箱的制作吧。

油箱就像是变压器的房子，要把铁芯和绕组这些重要的部件都装在里面呢。

油箱一般是用钢板焊接而成的，这焊接可也是个技术活。

工人师傅得把钢板之间的焊缝焊得严严实实的，就像把房子的墙砌得稳稳当当的一样。

要是焊缝有漏洞，那油就会漏出来，这油浸式变压器没了油，那可就像人没了血液一样，没法正常工作啦。

油箱的形状和大小也都是有讲究的，要根据变压器的容量和整体设计来确定呢。

然后就是绝缘处理啦。

变压器里面的绝缘材料就像保护神一样，要把不同的带电部分隔离开来。

要选用合适的绝缘材料，像绝缘纸啊、绝缘板啊之类的。

把这些绝缘材料放置在该放的地方，要确保每一个需要绝缘的地方都被照顾到。

这绝缘要是没做好，那后果可严重啦，可能会发生短路之类的危险情况呢。

还有注油这一步。

油在油浸式变压器里可是起着散热和绝缘的双重作用呢。

要把专门的变压器油注入到油箱里，这油得是干净、纯净的。

在注油之前，还要对油进行检测，就像我们检查食物有没有变质一样，油要是不合格，可不能随便往变压器里注呢。

油浸式变压器总装配工艺1 适用范围1.1 本工艺适合应用于电压10KV,容量1250KVA及以下S11油浸式变压器的总装配.2 主要设备及工具2.1 主要设备:吊车、压缩空气管路、吸尘器、1000～2500伏特表、温度计。

2.2 主要工具各种扳子、活扳子、风动（或电动）扳子、套管扳子、丝锥、夹子、铁凳、木凳、测箱盖、标尺、铁锤、手锯、钳子、试漏盖板。

3 材料：吊绳4 准备工作4.1 按生产作业计划查好图样，明确技术条件，清理干净工作场地。

4.2 按图样、技术要求验收各种材料，零部件。

4.3 油箱箱盖的起吊4.3.1 吊起箱盖并保持平衡，平放在铁凳上，并保持一定的距离，便于操作。

4.3.2 用吸尘器（压缩空气管路）消除灰尘，密封处应平整清洁。

焊接处无裂纹，点焊螺杆齐全，螺纹无损伤、牢固。

4.3.3 卸掉盖的油箱要排放整齐，台距要适当，便于操作。

4.4 装瓷套4.4.1检查瓷件，尤其是瓷件密封是否有瓷粉及凸凹不平合格的瓷件擦干净装配。

4.4.2 装配前先把胶垫放正，然后对称均匀坚固后胶垫原厚度的0.70～0.75，并紧固加电杆螺母。

4.5 装储油柜4.5.1 清除干净储油柜内，外灰尘及各种异物。

4.5.2 封好端盖，检查油表座是否正确，然后装油表。

装油表时先固定下部，再固定上部，然后紧固好。

4.5.3 储油柜支架螺栓的使用，一定要符合规定，并预先戴在支架上。

5 整理器身紧固件5.1 器身出炉后，要进行全面检查。

对损坏的零部件要及时修理及检修。

5.2 器身出炉至总装结束，器身在空气中暴露时间不得超过4小时，否则应回炉干燥保温。

5.3 整理器身紧固件5.3.1 先放松上铁轭螺杆和拉带，用铁锤敲夹件，震动硅钢片，使小级铁芯无带片现象。

5.3.2 拉螺杆下端到箱底距离要大于10mm，螺母拧紧后，螺杆端头露出防松螺母不小于2mm。

5.3.4 紧固木件时，要用力均匀以免损坏，导线夹要排列整齐，铁螺母、酚醛（胶水）螺母紧固好后，用拧紧防松螺母。

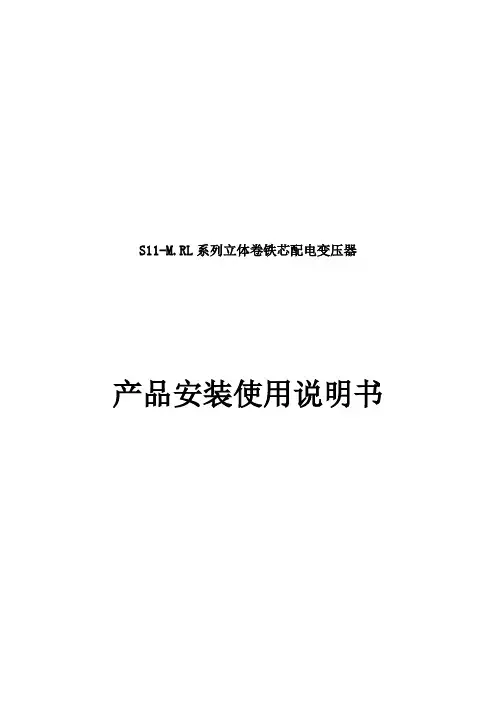

S11-M.RL系列立体卷铁芯配电变压器产品安装使用说明书产品说明书1.适用范围：本说明书适用额定容量为1600kVA及以下、电压等级为10kV、额定频率为50Hz 的S11油浸配电变压器。

2.产品特点2.1本系列产品铁芯三相芯柱呈“品”字形立体排列，三相磁路对称等长，卷铁心无接缝，充分利用了硅钢片的方向性，减少了因磁路中硅钢片取向不一致所增加的损耗。

降低磁化容量，提高了功率因数，降低了电网线损，改善了电网的供电品质。

2.2绕组采用无氧铜线绕制，结构采用圆筒式。

高低压套绕，先低压后高压，保证绕组紧实度。

使产品内部结构整体性好，有较好的抗短路冲击能力；油道保证通畅，使变压器有更高的过载能力。

2.3引线装配和总装工艺：准备验收好各种零件、部件、组件。

装配时先将箱盖的附件安装好，然后整理烘干后的器身，所有制动螺母要拧紧，不能松动。

接下来装好箱盖，将器身进行下箱装配好后，加入合格的变压器油，进行变压器成品试漏工序。

3.产品型号S11-M.R L-/电压等级kV额定容量kVA立体三维结构圆截面卷铁芯全密封性能水平代号三相油浸式S11型性能参数表4.使用条件:正常使用条件：4.1 环境温度最高气温 +40℃最低气温 -25℃(适用于户外式变压器) 最高日平均气温 +30℃最高年平均气温 +20℃。

4.2 海拔高度不超过1000m。

4.3 电源电压的波形近似于正弦波。

4.4 三相电源电压基本对称。

4.5 户外安装使用环境无明显污染。

5.运输和起吊:5.1 本系列变压器均为装油运输,如有附带的零件、配套件等需另装箱和相关出厂技术文件与变压器主体一起发运。

5.2带有储油柜的变压器在发运前应将储油柜最上边的注油塞拧紧，全密封变压器要把压力释放阀上边的小红盖用螺钉拧紧。

5.3 起吊变压器时，应同时使用箱壁上所有吊拌，它们可以承受变压器总重量。

箱盖上吊板只吊器身用。

全密封变压器起吊时则要求用箱盖上的吊板，箱壁上的吊拌只作吊油箱使用不能载全重。

S11/S13油浸式电力变压器
详细介绍
1. 产品概述
S11/S13油浸电力变压器，适用于电压35KV及以下，容量30-2000KVA，空载损耗和空载电流均比国家标准低，负载损耗在国家标准基础上，正偏差不超过3%。

本产品在连续额定容量稳态下，全密封型顶层油温升不超过60K，非密封型不超过55K，绕组平均温升不超过65K。

本产品符合GB1094.1-2，GB1094.3-5，GB/T6451，GB/T15164，GB3096-93，JB/T3837及相关标准。

本产品经正常运输后，无需做吊芯检查，即可装配有关拆卸的零部件做检收试验项目，合格后便投入运行。

2、产品性能特点
S11油浸电力变压器产品特点：
1.高低压线圈之间的主绝缘结构采用了110kV及以上变压器的技术，既提高了变压器的耐受能力，又降低了线圈的温升。

2.线圈采用了低短路轴向力结构，当变压器发生短路时，采用该结构能大大减少变压器的轴向短路力，极大的提高了变压器承受短路的能力。

3.变压器身采用了高可靠支承结构，保证线圈上、下部能可靠压紧。

同时，采用了提高线圈福向短路力的结构，整个器身结构使变压器承受短路的能力很强。

4.设计上选取较低的磁通密度，既降低了变压器的空载损耗，也能够保证变压器在过电压下运行时，铁心磁通不饱和，使变压器运行时的三次谐波很小。

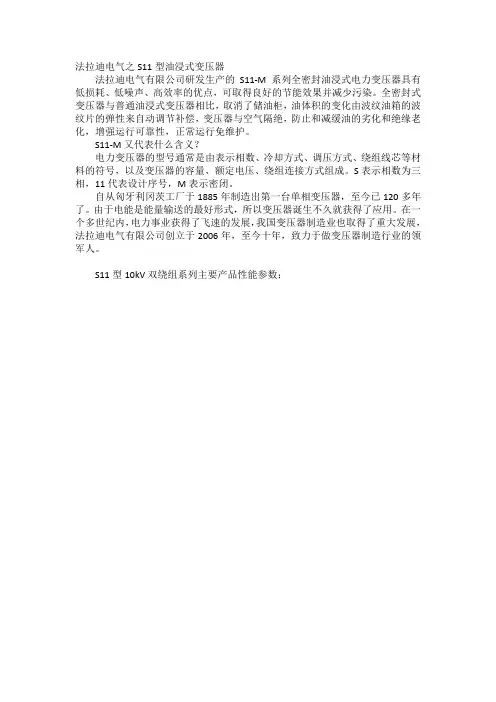

法拉迪电气之S11型油浸式变压器法拉迪电气有限公司研发生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪声、高效率的优点，可取得良好的节能效果并减少污染。

全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

S11-M又代表什么含义？电力变压器的型号通常是由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器的容量、额定电压、绕组连接方式组成。

S表示相数为三相，11代表设计序号，M表示密闭。

自从匈牙利冈茨工厂于1885年制造出第一台单相变压器，至今已120多年了。

由于电能是能量输送的最好形式，所以变压器诞生不久就获得了应用。

在一个多世纪内，电力事业获得了飞速的发展，我国变压器制造业也取得了重大发展，法拉迪电气有限公司创立于2006年，至今十年，致力于做变压器制造行业的领军人。

S11型10kV双绕组系列主要产品性能参数：型号额定容量（KVA）联接组标号电压组合（KV）空载损耗（W）负载损耗（W）空载电流（%）短路抗阻（%）高压分接范围低压S11-M-3030Y yn0或Dyn1166.31010.511±5%或±2×2.5%.410600 2.34.0S11-M-50 5013870 2.0S11-M-63 63151041.9S11-M-80 80181251.9S11-M-100 100201501.8S11-M-125 125241801.7S11-M-160 160282201.6S11-M-200 200342601.5S11-M-250 250403051.4S11-M-315 315483651.4S11-M-400 400574301.3S11-M-500 500685101.2S11-M-630 630816201.14.5S11-M-800 800987501.0S11-M-1000 10001150103001.0S11-M-1250 12501360128000.9S11-M-1600 16001640145000.8S11-M-2000 20002280178200.65.0S11-M-2500 25002700207000.6变压器是一种静止的电器，它的作用是将某一种等级的电压和电流的交流电能转换为同频率的另一种等级的电压和电流的交流电能。

油浸式变压器技术及工艺特点（一）配电变压器技术及工艺特点1.工艺保证：同绕工艺绕制高压线圈是使用高速绕线机绕制的，该绕线机对导线采用机械张紧且张紧力恒定。

伺服系统是实现无极规自动控制排线，排线紧密紧凑，自动计数准确；由于高压线圈绕制过程中对导线施以拉紧和紧靠，所以高压线圈的导线是靠实的，与端绝缘之间是刚性紧挨接无压缩余量，同理，低压线圈也是如此。

所以，同绕后的相绕组的轴向高度即可保证设计尺寸（从而保证了阻抗电压的准确性）。

2.铁芯叠装：铁芯是在气动翻转起立的叠装台上装配的，利用特制的位置定位工装，采用不叠上铁轭工艺叠码铁，铁芯夹码后夹紧下夹件，柱铁用槽钢和上夹件临时夹紧，并用C型卡具在空间辅夹柱铁；起立移动存放区涂刷固定剂，干燥固化后卸下临时卡具，转入器身装配工序。

铁芯片间结合牢固，损耗低和噪音小。

3.器身装配：由于铁芯不带上铁轭，绕组式相单元，铁轭垫块采用模注成型的环氧树脂垫快，高压引线及分接引线的绝缘采用增强的PVC管穿套等特殊配套组合，在滚动平台流水线上进行器身绝缘和引线装配，装配速度快，质量好且清洁卫生。

4.波纹油箱波纹油箱是利用波纹生产线中的“波纹片折叠机”，自动将规格的冷轧钢板卷料折叠成设计图纸要求的片型，包括波纹片的波纹高，节距，波纹片，直边长度及总长度和宽度。

折叠质量好速度快；波纹片折叠后进入焊接，完成折叠端缝和加强铁焊接，此焊接采用氩弧焊，焊接电弧稳定，焊缝熔深大，成型好无缺陷。

波纹油箱有箱底，箱沿，中间是波纹片组对焊接而成的长方形邮箱。

波纹片是由薄板折叠加工而成，变压器工作时除具有良好的散热性能外，波纹片的波翅还具有膨胀可缓解内部压力上升的功能。

5.技术特点：10KV,35KV级S9,S10.S11系列配电变压器，容量范围30-3150KVA；铁芯为三相三柱式，多级阶梯圆柱型；线圈采用同绕技术，同心度好，抗短路能力强，主要技术指标达到同类产品国内先进水平。

（二）电力变压器技术及工艺特点1.产品设计：利用计算机对电场，磁场，温度场及冲击场进行精确的分析与计算，确定其相应的结构与设计参数，使场强和冲击梯度合理分布，漏磁通密度和梯度分布在合理范围之内，保证变压器运行安全可靠，快捷的得到质量可靠经济技术指标优良的最佳设计方案。

S11-250KVA10KV变压器10S11-250KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。

电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。

S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。

我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。

从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。

以400kVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。

目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。

采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。

S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。

S11-250KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。

u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

基本参数型号S11三相油浸式全密封电力变压器结构形式油浸式/全密封铁芯结构叠铁芯容量30KVA-2500KVA电压10KV-0.4冷却方式AN/AF冷却形式油式联接组别Dyn11/Yyn0短路阻抗4%/6%性能特点S11变压器与S9变压器相比,空载损耗平均降低约30%容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。

该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

变压器技术参数S11变压器技术参数额定容量(KVA) 电压组合联接组标号空载损耗(W) 负载损耗(W) 短路阻抗(%) 空载电流(%) 重量(kg) 外形尺寸(mm) 轨距(mm) 纵向*横向高压(KV) 分接(%) 低压(KV) 器身重油重总重长*宽*高30 6 6.310 10.5 11±5% 或±2*2.5 0.4 Yyn0 或Dyn11 100 600/630 4.0 0.8 155 85 335 790*430*900 400*40050 130 870/910 0.75 255 97 415 810*550*940 450*40063 140 1040/1090 0.7 320 100 485 810*560*950 450*40080 180 1250/1310 0.7 340 110 530 825*550*980 450*400100 200 1500/1580 0.65 370 125 580 840*550*1120 450*400125 240 1800/1890 0.65 430 135 670 870*570*1130 550*400160 280 2200/2310 0.6 500 155 780 880*630*1170 550*550200 340 2600/2730 0.55 590 185 920 940*640*1200 550*500250 400 3050/3200 0.5 680 190 1030 1070*640*1260 650*550315 480 3650/3830 0.45 805 225 1220 1180*710*1280 650*550400 570 4300/4520 0.4 950 255 1420 1250*800*1300 750*550500 670 5150/5410 0.4 1130 295 1675 1360*870*1330 750*660630 810 6200 4.5 0.4 1250 360 2030 1440*890*1410 750*660800 980 7500 0.35 1650 420 2470 1550*890*1480 850*6601000 1150 10300 0.3 1730 480 2790 1600*980*1570 850*8201250 1360 12000 0.27 2000 550 3200 1690*1080*1630 850*8201600 1640 14500 0.25 2510 625 3790 1760*1120*1730 900*8202000 2100 17100 0.25 3120 840 5180 2150*1200*1950 900*8202500 2500 23200 0.23 3720 980 5950 2160*1220*1970 950*820s11型号说明该【S11变压器】外形美观，价格低廉。

6.3kVS11系列三相双绕组油浸式变压器技术要求1 供货范围深井变压器、生活变压器额定容量分别为100kVA /200kVA /400kVA，具体数量由需方最终确定。

2 总则2.1 本技术要求所提及的条款都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但供方应保证用其最成熟的技术和经验提供符合最新有关国家标准、规范和本技术要求的功能齐全的优质产品。

2.2 供方企业应通过ISO9001质量保证体系和ISO14001环境管理体系认证，其产品应获国家变压器质量监督检验中心认可，且有5年以上的电力系统商业运行业绩，需提供产品型式试验报告、近5年来的主要业绩清单和用户评价证明。

2.3 本技术要求中未尽事宜由供、需双方协商解决。

2.4 规范和标准变压器的设计、制造、检验及试验等均应符合国家有关规范和标准的要求，主要包括以下部分（但不限于此）：电力变压器应用导则 GB/T13499三相油浸式电力变压器技术参数和要求 GB/T6451交流电压高于1000V的绝缘套管 GB/T 4109变压器、高压电器和套管的接线端子 GB5273电力变压器用绝缘油选用指南 DLT 1094电力变压器第1部分总则 GB1094.1电力变压器第2部分温升 GB1094.2电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.3电力变压器第5部分承受短路的能力 GB1094.5油浸式电力变压器负载导则 GB/T15164电力变压器和电抗器的雷电试验和操作冲击试验导则 GB7449电工流体变压器和开关用的未使用过的矿物绝缘油 GB2536变压器油中溶解气体分析和判断导则 GB7252电气装置安装工程电气设备交接试验标准 GB50150机电产品包装通用技术条件 GB/T 13384上述规范和标准为最新版本。

若上述规范和标准之间不一致时，原则上供方应按高标准执行。

2.5 运行条件2.5.1 系统概况：系统电压：6.3kV±10%，额定频率：50Hz。

油浸式变压器生产工艺
油浸式变压器是一种常见的电力传输设备，其生产工艺主要包括以下几个步骤：
1. 材料准备：首先需要准备好各种制造变压器所需的材料，包括铁芯、绕组线、导电片、绝缘纸、冷却油等。

2. 铁芯制造：铁芯是变压器的重要部件，主要由冷轧硅钢片制成。

先按照设计图纸的要求将硅钢片剪裁成所需的形状和尺寸，然后将其组装起来，焊接或紧压在一起，形成成型的铁芯。

3. 绕组制造：绕组是变压器的另一个重要部件，主要由绕线和绝缘纸组成。

根据设计要求，将绕组线均匀地绕在铁芯上，然后在绕组线之间隔离一层绝缘纸，以防止电流短路。

4. 绕组组装：将制造好的绕组和铁芯组装在一起，形成绕组装置。

绕组需要正确地安装在铁芯上，并且与铁芯之间要加入绝缘件，以确保电流的正常流动和绝缘。

5. 封装和灌注：将绕组装置放入封闭的金属壳体中，然后通过真空灌封或压力灌封的方式，将冷却油灌注到金属壳体中。

冷却油起到绝缘和冷却的作用，保障变压器的正常工作。

6. 测试和调试：生产完成后，对变压器进行各项测试和调试，包括电气性能测试、负载测试、绝缘测试、温升测试等。

只有通过测试和调试的变压器，才能正式投入使用。

以上是油浸式变压器的生产过程简要介绍，每个步骤都需要经过严格的工艺操作和质量控制，以确保变压器的性能和可靠性。

同时，为了提高生产效率和降低成本，一些先进的生产技术和设备也可以应用在变压器生产中，不断改进和提升产品质量。

S11型油浸式电力变压器使用说明天宏电力科技有限公司2020年6月22日一、产品概述S11型油浸式电力变压器天宏电力科技有限公司研发生产的S11-M系列全密封油浸式电力变压器具有低损耗、低噪音、效率高的优点，可取得良好的节能效果并减少污染。

全密封式变压器与普通油浸式变压器相比，取消了储油柜，油体积的变化由波纹油箱的波纹片的弹性来自动调节补偿，变压器与空气隔绝，防止和减缓油的劣化和绝缘老化，增强运行可靠性，正常运行免维护。

二、型号含义三、执行标准GB 1094 电力变压器GB/T15164 油浸式电力变压器负载导则GB/T6451 三相油浸式电力变压器技术参数和要求GB 2536 变压器油GB 311.1 高压输变电设备的绝缘配合JB/T 501 电力变压器试验导则GB 10237 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙DL/T572 变压器运行规程注：上述标准以最新发布的为准：设备的其它要求应以相应的最新的国家或专业标准为准。

四、主要参数五、产品特点1、变压器铁心采用进口优质冷轧硅钢片叠积而成，大大降低空载损耗和空载电流，并对铁心进行绑扎，保证铁心的紧实度，降低噪音。

2、高低压绕组用无氧铜绕制，低压绕组500kVA及以下采用双层圆筒式结构，630kVA 及以上采用双螺旋或四螺旋结构，高压绕组采用多层圆筒式结构。

3、变压器联结组采用Dyn11，减少谐波对电网的影响，改善供电质量。

4、变压器为全密封结构，延长使用寿命，免吊心，免维修。

5、实测噪音值低于标准。

注：本系列变压器经正常运输后，不需作吊芯检查，即可安装有关的卸零部件，进行验收项目试验，合格后即可投入运行。

六、使用条件1、最高环境温度：+ 40 ℃2、最低环境温度：- 25 ℃3、海拔高度：< 1000 m4、最高月平均相对湿度：90%（20℃）5、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，户内或户外。
