钢弹簧浮置板道床作业指导书
1.适用范围
本作业指导书适用于青岛地铁13号线轨道工程地下线钢弹簧浮置板道床作业。
2.作业准备
(1)由厂家及设计院对相关技术人员进行设计交底，施工培训。
（2）技术人员熟悉相关施工图纸，技术规范，对移交作业面进行验收。
（3）对施工人员进行交底培训考核，特殊工种要持证上岗。
（4）对进场机具、材料检查验收，确保材料合格，机具状态良好。
3.主要技术标准及技术要求
(1)列车最高行车速度： 120km/h；
(2)车辆：B 型车， 4 节编组，列车轴重≤14t；
(3)供电方式：接触轨下部授电；
(4)最小平面曲线半径：一般≥1000m，困难情况≥800m，特殊困难情况，限速地段≥400m；辅助线：一般≥200m，困难情况≥150m；
(5)线路最大坡度：正线≤30‰，困难地段≤35‰；辅助线≤40‰；
(6)轨距： 1435mm；
(7)钢轨类型： U75V、 60kg/m 热轧钢轨；
(8)扣件：ZX-2型扣件；
(9)道床类型：矩形隧道轨道、马蹄形隧道轨道结构高度均为840mm；
(10)隔离层：采用透明单面贴无纺布的材料；
(11)隔振器盖板采用绝缘材质，抗击穿电压大于4000V；
(12)基底水沟钢盖板：不小于3mm的钢板，其上每隔300mm焊接U型Φ12锚固钢筋，锚固长度不小于150mm。
4.施工工艺流程
钢弹簧浮置板道床采用“钢筋笼轨排法”施工工艺进行，即在铺轨基地内绑扎道床钢筋，并将钢筋笼与钢轨、薄型短轨枕、隔振筒及扣件组装成钢筋笼轨排，通过平板车运输至设计位置采用铺轨门吊进行铺设就位后进行混凝土灌
注，最后进行顶升后完成浮置板道床施工。

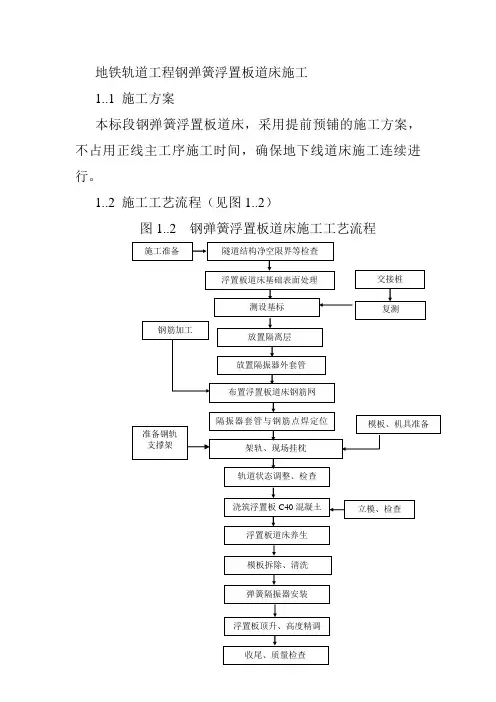

图4.1“钢筋笼轨排法”施工工艺流程图
5.施工方法
5.1浮置板基标复测
按CPIII点及高程控制桩；复测组对控制基标和加密基标进行复测。同时，
对现场施工测量的伸缩缝位置、基底高程控制线、轨顶高程控制线、线路中心线等不同的桩位进行标识。
5.2浮置板基底施工
5.2.1基底清理
浮置板施工前对隧道底板进行凿毛，之后进行清理，底板上残留的垃圾、杂物及盾构管片底板螺栓孔内的淤泥等必须清理干净，以保证隧道底部与道床的有效连接。
5.2.2基底钢筋绑扎
基底钢筋为Φ12mm HRB400钢筋，横向钢筋纵向间距为150mm和300mm两种（详见图纸），误差不大于5mm，基底钢筋搭接按不小于50d钢筋直径搭接，同一断面搭接率不大于50%。
钢筋绑扎时，钢筋网底部和两侧加混凝土垫块(C40)，保证钢筋有足够的保护层，保护层厚度40mm。
5.2.3支立中心水沟模板
将盒型模板放入水沟中，在模板底部横向放置一根300mm～400mm的钢筋，间距不大于500mm。在两侧钉设两根钢筋以固定模板，使其不左右移动。
由于施工误差，盾构环存在高低不平等现象，在支立水沟模板时将水沟摸根据线路坡度顺平，以免在基底浇筑完成后排水不畅。
5.2.4基底道床混凝土施工
基底混凝土采用C40，基伸缩缝一般不大于12.5m，宽度为20mm，废水泵房、联络通道前后各30m的范围内，按照6m左右设置基底伸缩缝，且变形缝位置需避让隔振器位置。
浇注混凝土时必须进行振捣，振捣时间不少于30秒，并达到以下三个条件：（1）混凝土表面开始泛浆；（2）不再冒泡；（3）混凝土表面不再下沉。混凝土
摊平后用1m～1.2m长的铝合金尺将混凝土面刮平，第一次刮完之后用线绳量混凝土面是否达到标准面，若混凝土面低于标准面，再均匀添加混凝土进行第二次刮面，若第二次刮完之后若低于标准面需进行第三次刮面；反复进行刮面直至混凝土面达到标准面，此时混凝土面以高于标准面1mm为宜。刮完之后再进行收面压光，收面时要细心，不允许收面过程人为原因使得刮平的混凝土面被破坏。控制混凝土平面时一定要交错进行，不能断开，收面完成后整个混凝土面应横向和纵向均在同一平面（有竖曲线地段除外）。安装隔振器的位置表面应平整，平整度要求±2mm/m2。基底表面倾斜角度随超高值的变化而调整，基底表面施工垂直方向公差0，-5mm。
伸缩缝在每两块板之间设置一处，伸缩缝板用泡沫板外包五合板，伸缩缝板要加固牢固，浇注混凝土时不能弯曲。
5.2.5 基底高程及平整度检查、整修
基础混凝土浇筑完毕后，根据基底混凝土面上返100mm在盾构壁上定出的点用线绳重新复查基底混凝土面高程，对于偏差尺寸超过设计要求的地段进行整修。
整修办法是：1、基底混凝土面比设计高程高时，用打磨机对隔振器套筒位置扩大50mm范围内进行打磨，打磨过程中随时进行检查，直到达到设计高程；
2、基底混凝土面低于设计高程时，对隔振器套筒50mm范围内进行凿毛，用高强灌浆料进行修补填高。
5.2.6 中心水沟盖板的安装及隔离膜的铺设
浮置板基础施工完毕，混凝土表面、基底水沟中杂物应全部清理干净，然后再铺设隔离层及水沟盖板。
隔离层采用透明单面贴无纺布的材料。宽度2.1m，搭接100mm。
基底水沟钢盖板不小于3mm的钢板，其上每隔300mm焊接u型Φ12锚固钢
筋，锚固长度不小于150mm。
5.3. 浮置板钢筋笼轨排拼装
5.3.1 浮置板钢筋笼拼装台位的设置
拼装浮置板钢筋笼的台位按30m×3.5m设置，台位为混凝土硬化的水平面，表面平整。在台位上设置浮置板端头线、浮置板钢筋笼中心线、套筒位置中心线等关键线，作为拼装钢筋笼轨排的基准线。在轨排组装时轨距调至1435mm范围内。
曲线地段浮置板钢筋笼轨排按曲线进行拼装，但必须考虑不同曲线半径地段因曲线外股、内股不等长，造成的扣件、隔振器位置调整及钢筋笼轨排长度的差异。
5.3.2布置隔振器外套筒
根据台位上标识的外套筒位置，按设计图纸布置隔振器外套筒，隔振器布置说明：浮置板道床与其它道床连接处采用连续6对隔振器加密布置，浮置板与浮置板之间采用连续2对隔振器加密布置。注意套筒摆放的内外方向，具体位置见隔振器外套筒布置示意图。
布置隔振器外套筒时，需考虑因曲线内外股长度差异造成的隔振器位置的差
异，曲线外侧套筒间距大于理论值，曲线内侧套筒小于理论值。
5.3.3 钢筋的加工及钢筋笼的拼装
浮置板钢筋数量大、规格多，纵横钢筋嵌套、交叉，钢筋绑扎复杂、繁琐，施工进度慢。为了加快浮置板钢筋笼的绑扎进度，将钢筋绑扎分为若干工序，平行流水进行浮置板钢筋笼的绑扎安装作业，提高了浮置板钢筋笼的绑扎质量和速度。
⑴加工钢筋
根据设计图纸，对不同规格的钢筋进行切断、弯曲，因浮置板加工成的钢筋规格、尺寸较多，要求加工完的钢筋按规格、型号分类堆码，方便后道工序施工。钢筋加工尺寸为外径尺寸。
⑵绑扎浮置板钢筋笼
根据设计图纸中浮置板板块钢筋的布置方式，预铺底部横向钢筋，穿纵向钢筋，并在穿筋过程中考虑搭接量为50d，在钢筋绑扎过程中预留检查孔位置（个别板块预留信号槽），钢筋所有交叉点都用扎丝绑扎，每个绑点扎丝不少于2根。
为了固定外套筒的位置，防止外套筒在吊运过程中移动，需将外套筒的吊耳固定于浮置板结构钢筋上，用铁丝绑扎。
⑶钢筋笼的防迷流焊接
从浮置板上层纵向钢筋中选出不少于12根Φ20或Φ16的钢筋(靠近钢轨位置)作为排杂散电流纵向钢筋，并每隔5m焊接闭合圈，钢筋焊接要求及板端连接端子的做法同普通整体道床。
浮置板钢筋笼在铺轨基地绑扎完成后，要对钢筋笼进行检查。检查项目主要包括钢轨型号、扣件类型、隔振器位置、钢筋种类、各编号钢筋尺寸及位置、钢筋搭接与焊接、排流钢筋焊接、板端镀锌扁钢焊接等项目。检查合格后安装钢筋与钢轨连接杆。
绑扎完成后的钢筋笼轨排存放时，最多叠加不能超过3层。
5.4 钢筋笼的吊装及运输
浮置板钢筋笼轨排加固完毕后，用吊轨钳将浮置板钢筋笼轨排吊装至平板车上，轨道车运输至前方作业面。轨排吊点位置需通过计算及现场试验，确定轨排合理吊点位置，将浮置板钢筋笼轨排在起吊悬空状态的挠度控制在最小值。运输平板车上要安装转向架，保证在运输中经过曲线时轨排不发生较大偏移。5.5 浮置板的现场运输及调整
5.5.1 浮置板轨排的吊装及就位
轨道车推进轨排至铺轨门吊下，铺轨门吊吊运轨排至施工作业面，根据测量点位，调整轨排中心线及前后位置，确保钢筋笼中心线同设计轨道中心线的重合（曲线段为斜向垂直）、浮置板的前后位置同测量的板端线重合。
5.5.2 浮置板轨排的检查及整修
因吊装运输过程中，浮置板轨排内部结构部件间可能产生一定的变形、移位，就位后需对钢筋笼轨排进行检查，对轨排结构部件存在的变形、移位进行整修。
5.5.3 轨道的架设及轨道几何尺寸的初调整
钢轨支撑架在直线段应垂直于线路方向并在相邻扣件中央，曲线地段应垂直线路切线方向，将各部螺栓拧紧，不得虚接。根据铺设地段线路的超高情况，对轨道几何尺寸进行初调。
5.5.4 安装浮置板钢筋笼其它部件
⑴剪力铰安装
剪力铰在轨排架设时预先将两个部件穿在相邻轨排端部对应位置，在轨排吊
装到位时进行剪力铰对位，当轨排落到位后，剪力铰也应基本到位。再根据板缝基标及轨道中心线进行剪力铰精确调整，直到剪力铰位置调整到设计位置。
⑵板缝伸缩缝板安装
剪力铰安装完成后，方可进行板缝伸缩缝板安装，伸缩缝板采用20mm后泡沫板外包5mm厚五合板，伸缩缝板要重点加固，保证在混凝土浇筑时伸缩缝板垂直、不变形。泡沫板保证在混凝土浇注过程中不变形。
⑶板块“耳朵”筋绑扎
浮置板精调后，进行“耳朵”筋绑扎。先绑扎横向筋，再连接纵向钢筋，纵向钢筋搭接为50d，搭接头错接，同一断面接头不超过50%。
5.6轨道几何尺寸调整
用万能道尺、方尺、L型尺、锤球等工具，按设计和规范要求调整轨道的轨距、水平、高程、方向等几何尺寸。曲线地段还须增加对曲线正矢的调整及检查（利用10 m弦线）。具体轨道调整做法是：先调水平，后调轨距；先调基标部位，后调基标之间；先粗后精，反复调整。经过精调后，其精度必须符合无砟轨道铺设的技术标准要求。施工中严格按照“三步控制”的措施确保轨道的几何状态。
第一步：粗调。轨排架设后按照中桩及标高资料初步调整轨道，初步调整完毕后，补加板端筋、补焊防迷流端子等工序；
第二步：混凝土浇筑后检查。混凝土施工中可能对轨道几何尺寸产生影响，要求在混凝土浇筑完毕后，混凝土尚未初凝前，立即安排人员进行检查及调整。其精度允许偏差应符合下表的规定。
曲线正矢容许偏差表
5.7 预埋接触轨底座尼龙套管
将吊架固定在钢轨面上，尼龙套管距轨面248mm，在道床浇筑时，尼龙套管与道床面平齐。
5.8 浮置板道床混凝土浇筑
浮置板道床混凝土运输根据现场实际情况，可采用轨道车运输混凝土进行道床浇筑施工。混凝土浇筑前，用编织带覆盖钢轨、扣件、外套筒、轨架，以免对其造成污染后，难于清理。
混凝土灌筑时采用插入式振捣棒进行捣固，并不得碰撞钢轨、模板、轨架，特别是套筒周围、小轨枕下等不容易捣固密实的部位，应加强捣固，确保整体道床混凝土的密实性。振捣套筒周围混凝土时，不得将套筒振倾斜，使套筒始终与基底密贴。
混凝土施工前对浮置板钢筋笼进行全面检查，混凝土施工完毕后，按照设计的尺寸及允许偏差认真检查各部位几何尺寸。
5.9 轨道清理
混凝土浇筑施工完毕后，及时对钢轨、扣件、混凝土道床等进行清理。
5.10 浮置板顶升作业
1.当混凝土浇筑28天后，且达到设计强度，用厂家提供的专用液压千斤顶从浮置板支承基础上抬起浮置板。浮置板顶升达到设计顶升高度
2.为了测量浮置板水平和静变形，在每块浮置板上布置8～10个测量点，测量浮置板的水平。
浮置板隔振器内部结构示意图
3.去掉外套筒上的盖子（12），检查外套筒内是否干净，是否潮湿，在隔离层上割一个圆孔，在需要安装固定销的隔振器基础环中心钻孔，压入定位销。安装定位销完毕后，利用安装杆把隔振器放到外套筒里，落在浮置板支承基础上。支承板与外套筒之间有足够的空隙，旋转弹簧组使三角形状的上支撑板（4）的三个角和焊在外套筒内壁上的（13）相平。取出安装杆。利用放在隔振器上的液压千斤顶的液压柱塞顶住上支承板（4），直到三个爪低于上挡环（10）。由压差控制的压力作用在上支承板（4）上并作用到浮置板支承基础上，作用在支撑架上的反作用力抬起浮置板。
4.考虑到浮置板和剪力铰的受力，浮置板至少要分3至4步顶升，最后达到设计的顶升高度。每一步的顶升高度，要通过放置在下支架（13）和上支承板（4）之间的调平钢板（7）来控制。调平钢板的形状和上支承板（4）的形状一致。为减小调平钢板（7）和下支架（13）之间的缝隙，把力传递到外套筒上，调平钢板（7）和（13）和上支承板之间的接触面必须水平。最后测量浮置板顶升高度，检查是否达到设计要求。
5.根据轨道几何尺寸，如需要进行高度调整，可以通过调平钢板（7）对浮置板高度进行调整。
6.安装完隔振器，并达到设计要求后，要把安全板（5）放置于调平钢板（7）上，并通过螺栓（6）与内筒连接在一起，防止调平钢板移动。利用螺栓固定安全板，保证传力可靠。
6.人员机具配置
6.1作业面施工人员配置
表6.1劳动力配置表
6.2工机具配置
表6.2 工机具配置表
7.质量控制
（1）铺轨施工前要由测量组提前对基标、限界等进行复测、检查，符合要求方准施工。铺轨时要严格按照设计要求安装扣件，对于轨道的方向、水平、轨距、高低及超高，必须通过精心调整，保证轨道初始几何形态在验收标准规
定的范围以内。
（2）钢筋施工质量控制
1.钢筋间距允许偏差为20mm;
2.钢筋混凝土保护层厚度允许偏差为+10，-5 mm；
3. 接地端子高出砼面3-5mm,根据图纸设计要求，埋入式端子与竖向扁钢的焊接缝长度不小于6倍埋入式端子镀锌圆钢直径，焊缝厚不低于6mm。焊接质量符合规范要求。
表7.1 钢筋加工允许偏差和检验方法
（3）轨排施工质量控制：
表7.2 轨道排架几何尺寸检查表
（4）模板施工质量控制：
表7.2 模板安装的允许偏差及检验方法
（5）施工误差控制:
隔振器外套筒位置公差±3mm
剪力铰安装位置公差±5mm
每块浮置板的长度误差±12mm
每块浮置板的宽度误差±5mm
浮置板的高度误差±5mm
8.安全保证措施及文明施工
8.1施工现场安全措施
施工现场的布置应符合防火、防洪、防雷电等安全规定。各类房屋、库棚、料场等的消防安全距离应符合国家或公安部门的规定。
8.2施工机械的安全控制措施
各种机械操作人员和车辆驾驶员，必须取得操作合格证，严格执行工作前的检查制度和工作中注意观察及工作后的检查保养制度。定期组织机电设备、车辆安全大检查，对检查中查出的安全问题，按照“四不放过”的原则进行调查处理，制定防范措施，防止机械事故的发生。
8.3施工运输及交通安全措施
（1）行车人员要严格执行《技规》、《行规》、《交规》中有关的安全规定，在曲线及线路状况不良地段加强了望，确认无侵限、无行人后，按限速要求行车。
（2）建立健全机动车辆管理制度，认真遵守交通规则。
（3）认真检查车辆状况，加强平时车辆的维修保养确保车辆安全运行。
（4）司乘人员证照必须齐全，符合规定。
（5）严禁司乘人员带病作业，酒后驾驶,并应有充足的睡眠，保证行车安全。
（6）司机在行驶中，严禁与车内人员交谈、打闹。
（7）掌握好线路状况，控制好车辆行驶速度，认真贯彻“宁慢勿快，宁缓勿急”的操作规则，确保安全行驶。
8.4文明施工
(1)铺轨基地四周设置明显的警示标志和连续、密闭的围挡，符合青岛市的相关规定。
(2)铺轨基地施工现场设置明显的“七牌五图”标牌，包含安全生产牌、文明施工牌、消防保卫牌、环境保护牌、农民工权益保障公示牌、应急抢险救援公示牌、工程概况牌、施工形象进度图、青岛市轨道交通线路网络规划图、生产区平面布置图、生产区消防布置图、重大危险源公示图。
(3)施工现场所有施工机械及各施工作业面和堆料场必须按规定设置施工铭牌，所有施工管理、作业人员应统一穿戴作业服，佩带上岗证，上岗证上标示有姓名、职务、照片及编号等。周围居（农）民和闲杂人员不得进入施工区域内，未经业主批准同意，外部任何单位和个人均不得进入工地。
(4)为进一步提高建设工程质量，减少施工扬尘污染，严格执行青岛市有关规定，施工中的混凝土及搅拌砂浆全部采用商品混凝土。
(5)采用有效措施处理生产、生活废水不得超标排放，并确保施工现场无积水现象。在多雨季节应配备应急的抽水设备与突击人员。
(6)现场布局合理，材料、物品、机具、土方堆放符合要求。施工内业资料齐全、整洁、数据可靠，办公室内按要求布置各类图表，及时反映现场状况及工程进度状况。
(7)施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通，并方便沿线居民的生产、生活。
(8)车辆在运料过程中，对易飞扬的物料用篷布覆盖严密，且装料适中，不得超限；车辆轮胎及车外表用水冲洗干净，保证道路的清洁。车辆通过村镇时减速慢行。
(9)施工及生活用的废水、污水要经过沉淀、初步净化后再排入排污系统，防止污染地表水及地下水。采取切实有效措施，不得使有害物质（如燃料、油料、化学品、以及超过允许量的有害气体和尘埃、弃碴等）污染场地周围的环境以及草地和树木。
(10)工地内木工加工间、易燃易爆仓库内严禁烟火，操作人员必须持证上
岗，乙炔和氧气两瓶使用时其间距在5m以上，存放时必须封闭隔离木工加工间、油库、仓库、宿舍、伙房以及木料堆放场等场所，必须配全备足各类相应有效的灭火器材。
(11)尊重所在地各行政管理部门的意见和建议，积极主动地争取各行政管理部门支持，自觉遵守社区中各项合法的行政管理制度和规定，搞好社区文明共建工作。
(12)在工地现场和生活区设置足够的临时卫生设施，每天清扫处理，同时，在生活区周围种植花草、树木、美化生活环境。
(13)施工营地和施工现场的生活垃圾，经常清理打扫，集中堆放；施工和生活中的废弃物，运至指定地点；报废材料或施工中返工的挖除材料运至指定地点；对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生。
(14)设专人负责施工现场的清洁工作，并对现场卫生进行定期检查。
4 结束语 经过所有工程技术人员的共同努力,通过认真计 算、精心设计、合理确定施工方法及施工工序,该钢弹簧浮置板道床的铺轨施工已经顺利完成。实践证明, 所用钢弹簧浮置板道床的铺轨施工方法、施工工序较 为合理,所设计的钢轨支撑架能够满足铺轨施工的需要。 收稿日期:2002-11-20 (责任审编 李从熹) 浮置板整体道床构造模型及施工工艺 史万成 王红辉 楚 乐 (中铁一局集团北京城铁轨道工程项目经理部) 【摘要】介绍钢弹簧浮置板整体道床的构造及性能、施工工艺、施工难点及其解决办法。【关键词】钢弹簧浮置板 整体道床 隔震性能 施工工艺 1 工程概况 北京城铁西直门车站位于繁华闹市区,是北京市城市铁路交通的起始车站。车站站线位于站房顶层,为减小列车运行时噪音和震动对站房及周围环境的影 响,车站的两条正线和一条牵出线均采用了德国地铁新型减震技术———钢弹簧浮置板隔震系统。考虑到车站站房顶层横向工作梁的布置跨度及施工原因,车站三条站线均由4块不同长度的浮置板组成。浮置板之间以剪力铰连接,板下每隔8.4m 安放一对减震器。 2 浮置板的构造模型及减震原理 钢弹簧浮置板隔震系统与混凝土连续梁工作状态相似,为弹性支座板状连续式道床结构。 其构造大体 图1 钢弹簧浮置板整体道床横断面示意图 可分为下部基础、弹性隔震器、混凝土浮置板、轨道结 构、剪力铰5部分。理论模型如图1所示。 (1)下部基础:直接或间接承受上部所有静、动荷 载(包括列车荷载、轨道结构荷载、浮置板及相关结构的荷载等),并将所受荷载均匀传至地基。所谓下部基础是相对钢弹簧浮置板隔震系统而言,它可以是建筑物的主要承重横梁或桥墩,也可以是经混凝土加固处理过的路基。根据浮置板整体道床的工作原理,下部基础平面质量要求非常严格:平整度要求达到2mm m 2 ,绝对高差偏差要求不超过±10mm 。 (2)弹性隔震器:为位于浮置板与下部基础之间的弹性竖向支撑,主要将上部的竖向、横向荷载传递到下部基础。当浮置板上有列车通过时,它将通过压缩变形来缓冲或减轻因列车进站而产生的竖向、横向动能以及列车轮对与钢轨轨面撞击所产生的震动。弹性隔震器安装位置允许偏差不超过±3mm 。 — 31—铁道建筑 2003年增刊
铁路线路工一般清筛道床作业指导书 一、劳动组织及机具材料 1、劳动组织 除施工防护外，一般清筛道床作业需要4人。 2、机具材料（表1—20） 表1—20 一般清筛道床作业机具材料 序号名称单位规格数量备注 1 捣镐把 2 2 石砟叉把 2 3 铁锨把 2 4 起道机台 1 5 筛子张 1 6 抬筐把 1 二、作业程序 1、准备作业 （1）检查清点作业工具。
（2）按路基弃土要求选好土场，整修临时弃土便道。 2、基本作业 （1）开口：将要筛的第一孔面砟、砟肩的净砟用石砟叉翻在清筛顺序的反向路肩及砟肩上。用捣镐挖至清筛深度，用石砟叉将弃砟翻至路肩堆放。 （2）清筛：接着清筛第二孔，把清砟回填到第一个轨枕孔内；第三个轨枕孔的清砟回填到第二轨枕孔内，依次前进，循序倒筛。用捣镐挖至清筛深度，用石砟叉将弃砟清至路肩堆放。 3、整理作业 （1）对清筛地段道床按标准整理，并进行夯拍，做到均匀饱满、边坡整齐。 （2）倒运弃土，清理、打扫路肩。 三、技术标准 1、单线线路清筛至枕底100mm，向两侧做成不小于2‰顺坡，筛至道床坡脚。 2、复线线路两线间筛至枕底下50mm，线路中心线筛至枕底以下100mm，在轨枕盒内由内向外侧清筛顺坡至外侧道床坡脚。 3、清筛后，道砟不足应及时均匀或补充，道床断面应
符合《铁路线路修理规则》规定标准。 4、边坡清筛只筛轨枕头外侧的道砟，以筛到路基面为准，但轨枕端部枕底下应向内抠进50～100mm，以防泥砟堵塞。 四、作业安全 1、成段清筛枕盒道砟，办理封锁施工手续，设置移动停车信号防护。零星清筛枕盒道砟，设置作业标防护。 2、坚持“无缝线路维修作业轨温条件”，并逐孔倒筛夯实。 3、来车时作业人员应及时下道避车，并将作业机具、材料移出线路，放置、堆码牢固，不得侵入建筑限界，两线间不得停留人员和放置机具、材料。
南昌地铁浮置板道床验收标准(修订稿150716)
Q/NCGD 002-2015 南昌轨道交通浮置板道床 工程质量验收标准 南昌轨道交通集团有限公司 2015年7月
前言 根据《浮置板轨道技术规范》、《建筑工程施工质量验收统一标准》、《地下铁道工程施工及验收规范》及设计施工图纸的要求。本标准在编制过程中，编制组进行了广泛的调查研究，总结了国内城市轨道交通浮置板道床质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导思想，在广泛征求了参建各方意见的基础上修订而成。 本标准共分为5章和3个附录，主要技术内容包括：总则、术语、基本规定、钢弹簧浮置板道床、减振垫浮置板道床及附录等组成。 本标准中以黑体字标志的条文为强制性条文，必须严格执行。 本标准如有补充和完善之处，请及时反馈意见，供今后修订时参考。 本标准轨道交通集团有限公司负责解释。 本标准主编单位、参编单位、主要起草人和主要审查人： 主编单位：南昌轨道交通集团有限公司 参编单位：中铁二院工程集团有限责任公司 中国中铁股份有限公司 中铁四局集团有限公司 主要编制人：舒伟明罗来炜董养斌王仕瑜代晓丽 主要审查人：陈卫国贾连志
目录 1 总则 (3) 2 术语 (4) 3 基本规定 (5) 3.1 一般规定 (5) 3.2 工程质量验收的划分 (6) 3.3 工程质量验收 (8) 4 钢弹簧浮置板道床 (9) 4.1 一般规定 (9) 4.2 隔离层铺设与隔振器套筒定位 (9) 4.3 钢弹簧浮置板道床顶升 (10) 5 减振垫浮置板道床 (12) 5.1 一般规定 (12) 5.2 减振垫铺设安装 (12) 附录A 检验批质量验收记录 (14) 附录B 分项工程质量验收记录 (15) 附录C 分部工程质量验收记录 (18) 本标准用词说明 (20) 引用标准及文件名录 (21)
论钢弹簧浮置板道床施工 钢弹簧浮置板整体道床近年来在我国城市地铁建设中得到了广泛的应用，由于地铁建设施工技术要求高、参与施工专业众多、工期紧迫，研究其减振性能及与其相关施工工序的科学衔接显得尤为重要。研究结论：相比其它的减振方式，弹簧浮置板道床具有减振效果好、少维修等优点，同时通过对各施工工序的进行科学安排，可弥补钢弹簧浮置板减振道床施工周期长的缺陷，进一步发挥其在城市轨道交通建设中非凡减振地段的重要作用环境保护与文明施工要求高：工程附近有居民住宅，减少施工振动和噪音、控制排污、防止建筑生活垃圾污染环境、最大限度地降低施工对周围环境的影响尤为重要，也是保证工程顺利施工的主要条件。建成“人文地铁”和“环保地铁”， 特殊减振地段钢弹簧浮置板道床施工，地下线设计有1435m钢弹簧浮置板道床，钢弹簧浮置板道床设计位置离洞口较远，混凝土运输距离远，占用施工工期长，施工时若需抢工期，采取与工程建设、设计单位联合进行攻关、并吸收其它工程的建设经验，进行浮置板道床设计及施工优化，内容包括： ①简化浮置板结构几何形状、减少立模工序、强化机械化施工工艺。 ②将现场绑扎钢筋改为基地绑扎钢筋笼后再用平板车运至施工现场就位后浇注混凝土道床，节约在现场绑扎钢筋的时间。 ③结合其它线路轨道工程经验，待条件成熟后，将现场浇注混凝土改为基地预制浮置板后运至现场拼装。 通过以上施工工艺，力争将目前浮置板施工的日进度4-5m/工天提高到40-50m/工天，施工效率提高近10倍左右，加强施工工序验收和工序间的紧密衔接，及时组织验收工作，交下道工序施工。 图4.4.8-1 钢弹簧浮置板整体道床结构断面图 特殊减振地段钢弹簧浮置板道床施工：浮置板轨道集中设置在支线上洞内地下线，因道床结构较复杂，施工速度较慢，为保证工程总进度要求，需对浮置板轨道施工工艺进行优化以加快施工进程。
无锡地铁1号线轨道工程02标 浮置板式无碴道床散铺施工方案 1、编制依据 1.1无锡地铁1号线轨道工程02标招标文件； 1.2《地下铁道工程施工及验收规范》（GB50299-1999）； 1.3《混凝土结构工程施工质量验收规范》（GB50204-2002） 1.4 现场施工调查情况； 1.5 国家有关法律法规及铁道部现行的行业标准、规范； 2、施工方案 为解决浮置板施工工期与施工进度的矛盾，提高工效，缩短工期，节约成本，以及线下移交的分段性和时间不同，采用“散铺法”施工工艺，即把浮置板所有材料：钢筋、钢轨及其扣件、隔振器、检查桶、隔离膜、水沟盖板通过下料口运输到施工地点，现场组装轨排、绑扎钢筋、浇筑混凝土。 3、浮置板轨道结构和技术要求 3.1钢弹簧浮置板轨道主要由浮置板基础、隔振器、钢筋混凝土道床板、钢轨及其扣配件组成。本标段浮置板形式包括矩形地段和圆形地段两种，示意图如下： 浮置板基础：隧道仰拱混凝土施工进行回填，为了解决排水，在隧道仰拱回填时，需预留道床中间排水沟。 隔振器:主要由三部分组成：外套筒（浇注在浮置板里）、螺旋弹簧隔振器（包含螺旋钢弹簧和粘滞阻尼）、弹簧隔振器上的高度调节片。 剪力铰:为使相邻两浮置板块在接头处变形基本一致，钢轨不额外受剪，在浮置板之间的接头处设置剪力铰。剪力铰和剪力筒分别埋设在两块相邻浮置板中间，纵向可以相对自由伸缩，径向刚度很大，可以传递垂向载荷，这样可以保证相邻浮置板之间协同受力。 矩形地段浮置板示意图
圆形地段浮置板示意图 3.2 浮置板钢轨采用60kg/m、U75V钢轨，扣件分采用DTⅢ2型扣件系统。 浮置板轨枕间距见对应浮置板板块详图。浮置板设计轨道高度，南禅寺站明挖段轨道结构高度为900mm，永丰路站轨道结构高度为700mm，圆形隧道轨道结构为800mm。浮置板顶升高度按30mm设计。 3.3 浮置板道床采用C40混凝土，粗骨料最大粒径应小于25mm，道床钢筋采用HRB400钢筋。圆形地段首先进行基底的浇注，道床部分第一次浇注高度为铁垫板底部的设计高度（扣件铁垫板底部垫板的高度或隔振器顶面高度），二次将板块中间凸台浇注完毕，凸台顶面低于轨顶60mm。矩形地段第一次浇注为道床范围混凝土，第二次浇注道床两侧水沟混凝土。 混凝土保护层厚度：板面40mm，板侧及板底30mm。 3.4 基底采用（圆形隧道内回填混凝土）C30混凝土，混凝土保护层厚度30mm，一次浇注完成。在直线地段，浮置板基础顶面为水平线，在曲线地段基底混凝土顶面标高随曲线超高而存在变化。 3.5 浮置板的排水采用基底中间设置300*100mm的排水沟排水，坡度同线路纵坡。浮置板地段的排水通过在浮置板下坡处连接的其它地段整体道床设置的中央明沟进行顺坡，达到其它地段侧沟标高后通过横沟排至侧沟，顺坡值不小于2‰。 3.6 浮置板道床采用结构钢筋兼作杂散电流钢筋，钢筋焊接和连接端子的做法同普通整体道床。 3.7圆形地段浮置板板面及基底每5米设置一组直径50mm波纹管，将板面水引入基底水沟。排水沟盖板采用3mm厚钢板，宽度400mm。矩形地段通过在道床表面设置横向排水坡，将板面水引入两侧圆形水沟。 3.8浮置板每块道床按设计要求设置检查孔，检查孔尺寸为200*200mm，板顶预留孔加设盖板，防止杂物进入板底。 3.9 矩形地段的浮置板顶升板上设置线路超高。圆形隧道地段在基底部分设置超高。线路外轨超高，按外轨超高一半，内轨降低一半的超高值来实现浮置板的超高。 3.10利用专用液压千斤顶（隔而固公司提供）来推动上支承板向下压缩弹簧，提升道床。隔振器（弹性元件）放在下支承板上，其垂向力由上支承板直接或通过调整垫板传到下座架上，然后传到外套筒上。安全板由螺栓与内筒固定，水平负荷通过水平锁紧系统和下座架传到外套筒上。 3.11 为了确保道床基础同道床混凝土之间的分离，采用厚度为1mm的隔离膜，起隔离层的作用。 3.12 浮置板施工的误差及要求 基底混凝土高度 0～-5mm
钢弹簧浮置板系统顶升施工技术方案 一、顶升施工的准备工作： 当浮置板混凝土浇注完成，按要求养生28天后，且达到设计强度，即可开始顶升。 1、施工现场有足够的照明，在浮置板道床位置周围30米范围内，为顶升专 用工具准备220V的电源接口； 2、为了测量浮置板的变形，在每块浮置板上均匀布置8个水平观测点。对测点进行一对一编号，在顶升施工开始前准确测量每个测点的绝对高程。 二、钢弹簧浮置板顶升施工方案： 顶升施工的全过程作业，都将在GERB公司现场技术人员的指导下进行。具体施工过程如下： 1.清理板缝泡沫模板，切除浮置板两侧混凝土锐角。 2.将外套筒上盖打开，切除外套筒内的隔离层，清理筒内积水、杂物。 3.清理现场所有杂物后，用橡胶密封条将浮置板周围的缝隙密封，以确保浮置板进入工作状态后，杂物无法进入；浮置板两侧橡胶密封条通过膨胀螺栓固定在隧道管片上；浮置板板缝处橡胶密封条需用绝缘压条和膨胀螺栓固定在浮置板板面上。 4.根据设计要求，在需要安装水平限位的隔振器底部混凝土上钻孔，安装水平限位；安装要求：a.直线地段50% W形间隔布置；b.曲线地段100%布置。 5.根据设计要求的规格型号，散布隔振器内筒、调平钢板等顶升作业需要的材料。
6.使用顶升工具，两轮依次压入16mm厚度的调平钢板，第三轮用5mm，2mm 厚度的调平钢板精调；顶升三轮以后，对该范围内的浮置板面上观测点高程进行再次准确测量； 7.将观测点前后两次的高程测量结果的差值与30mm的设计顶升高度进行比较，确定需要调整的高度值。有针对性的进行一轮高度调整后，再次测量观测点高程，比较原始高程数据后，进行再次调整，直至达到设计顶升高度及误差要求； 8.最后根据设计要求在隔振器内安装锁紧安全板，有效恢复隔振器外筒上盖板。 三、顶升施工过程安全注意事项及预防措施： ①、GERB公司为该项目提供的专用顶升设备在厂内经过检修维护； ②、顶升前的浮置板间隙密封必须有效，确保顶升以后杂物无法进入； ③、为了确保顶升过程中的浮置板始终处于水平状态，顶升工序开始后，单 工作日内，每段浮置板范围的隔振器顶升的高度一致； ④、顶升过程中，随时注意观察现场情况。假设出现异常情况（如顶升过程 中压入同厚度调平钢板后，同一块板不同位置的起升高度出现较大差异），立即停止顶升作业，查明原因，排除故障后重新开始。 四、钢弹簧浮置板顶升施工组织（建议）： ①、人员配备（不包括GERB公司人员）： 现场电工一名：1名； 现场清理、安装密封条、散布安装材料：15名；
中国中铁一局 乌鲁木齐轨道交通一号线工程轨道安装工程 01标项目经理部 整体道床道岔作业指导书 编制： 审核： 批准： 编制日期：2017年04月15日实施日期：2017年05月01日
目录 1.适用范围 (1) 2.施工准备 (1) 3.施工技术要求 (1) 3.1模板技术要求 (1) 3.2混凝土技术要求 (2) 3.3道岔轨道几何状态允许偏差 (2) 4.施工工序及施工工艺 (3) 4.1施工工序 (3) 4.2施工工艺 (3) 5.施工要求 (4) 5.1施工准备 (4) 5.2施工工艺 (5) 6.劳动力组织 (10) 7.材料要求 (11) 8.设备机具配置 (11) 9.质量控制及检验 (12) 9.1质量控制 (12) 9.2质量检验 (12) 10.安全环保要求 (13) 10.1安全措施 (13) 10.2环保要求 (14)
整体道床道岔作业指导书 1.适用范围 本作业指导书适用于青岛市一期工程(3号线)轨道01标所辖整体道床道岔铺设的施工作业。 2.施工准备 2.1提前调查道岔区施工条件，合理安排施工，确定下料口、下灰口位置，确定岔料倒运方案。 2.2施工技术人员对铺轨综合图和设计说明书等图纸进行认真审核，确定各站铺设道岔型号、道岔开向、数量及采用的标准图，绘制施工平面图，提出道岔铺设材料计划，并编制施工计划和铺岔技术交底。 2.3基标测设:道岔铺轨基标设置按照GB50299《地下铁道工程施工及验收规范》测设，并按照GB50308《地下铁道、轻轨交通工程测量规范》要求测设。 2.4道岔施工前道岔需完成试组装，道岔进场时必须进行进场检查验收。 3.施工技术要求 3.1模板技术要求 3.1.1模板须选择刚度大、表面平整光滑、无变形翘曲的模板，模板支立应稳固，无松动、跑模、超标准的变形下沉等现象。 3.1.2位置偏差不大于±5mm，不垂直度不大于±2mm，表面不平整度不大于±3mm，高程误差不应大于+0、-5mm。 3.1.3模板可贯通立模，在沉降缝处用沥青木板隔断，当模板有缝隙和孔洞时应予堵塞，不得漏浆。 3.1.4模板支立时，须清楚模板上的杂物，并检查表面不平直度不得大于±3mm，对于严重变形，挠曲的模板禁止使用。 3.1.5模板支立应牢固平整，应保证在线路方向上平顺，接头处许平整，在模板接
钢弹簧浮置板整体道床施工方法 浮置板整体道床施工较普通整体道床施工更能体现“控制”及“精度”的概念，原因不仅是因为其控制环节多，更是因为其控制难度太大而且精度要求极高。其主要施工步骤为：对线路走向进行大致测量，对照其线路方向与轨道线路方向的偏移量（根据偏移情况加工基础钢筋及道床板钢筋）→基底清理→基础钢筋加工→基础钢筋绑扎→基础模板安装→基础混凝土浇筑→隔离层铺设→隔振器外套筒定位→钢轨架设及几何尺寸调整→剪力铰及伸缩缝安装→道床板钢筋绑扎→模板安装→道床板混凝土浇筑→道床养护→道床板顶升。 A.浮置板道床基础混凝土施工 a.按照线路走向设置线路中心基标，间距3m，再利用精密水准仪（精度0.01mm），对基标进行测设，详细准确记录测量数据； b.根据线路中心基标布置位置在线路中心两侧对称设置控制螺栓，螺栓为φ18细丝螺栓，螺栓距中心1050mm，螺母为上下两颗，以方便锁定，螺栓用电钻在底板上打孔，再植入孔内，用水泥浆铆固； c.待控制螺栓设置完成之后，采用直角道尺按照事先计算好的标高调整量进行调整，调整到位后用上下螺栓锁定标高； d.浇筑混凝土时先采用人工找平，大致浇筑至设计标高后用施工线横向纵向连接在两个控制螺母之间进行标高精确定位； e.在收光抹面过程中，采用专用工具检查平面平整度，然后再根据观察情况进行表面处理； f.在混凝土达到一定强度之后拆除控制螺母及露出基础表面的螺栓头，再用高强灌浆料抹平螺栓处； g.在施工放样时注意控制螺栓位置应该避开隔振器位置； B.隔离层铺设施工 由于钢弹簧浮置板为双层道床结构即基础和道床板两层，而且在道床板施工完毕后道床板需要顶升，以实现“浮置”效果，因此在施工道床板之前应采取措施使上下两层在道床板浇筑后顶升时能够顺利分层。根据设计要求，施工道床板之前应在基础混凝土表面及道床板所覆盖范围内覆盖厚度为≥1mm的透明塑料布以起到隔离作用。 在铺设隔离层之前应根据设计要求提前计算出每个断面上需要隔离层的长度，再根据要求截取，在隔离层之间搭接时搭接长度应不小于30cm，搭接处采用强力万能胶黏结，注意涂抹万能胶时必须均匀，防止个别地方由于不均匀而漏降致使道床板与基础黏结影响顶
隔离式减振垫浮置板道床作业指导书 1.适用范围 本作业指导书适用于青岛市地铁13号线轨道工程高架线隔离式减振垫浮置板道床作业。 2.作业准备 (1)技术人员熟悉相关施工图纸，技术规范，对移交作业面进行验收。 (2) 对施工人员进行交底培训考核，特殊工种要持证上岗。 (3) 对进场机具、材料检查验收，确保材料合格，机具状态良好。 3.主要技术标准及技术要求 （1）隔离式减振垫铺设范围为高架站85m，道床按3×5.8m+1×3.675m+7×5.8m+1×3.675m+3×5.8m分块,相邻板块间设置150mm宽板缝。 （2）钢轨、扣件及轨枕：U75V、 60kg/m 热轧钢轨；采用WJ-2A型扣件及其配套短轨枕。 （3）轨枕铺设数量：轨枕铺设数量一般为1680对/km，应结合梁缝设置等情况合理布置道床板并调整轨枕间距；轨枕间距可根据道床块长度在 500mm～650mm间适当调整，但相邻轨枕间距过渡级差不宜大于70mm 。 （4）轨道结构高度：650mm。 （5）曲线超高：采用外轨抬高全部超高值的设置方式，超高值在缓和曲线内顺坡递减，无缓和曲线时在圆曲线两端直线段递减，超高顺坡率不大于2.5%。 （6）预埋筋：整体道床范围内的梁面应预埋门型筋，限位凸台位置梁面应进行植筋处理。 （7）道床板：
①道床板混凝土采用C40。 ②道床布置双层钢筋网，混凝土最小保护层厚度为40mm。 ③减振垫四周采用橡胶密封条进行密封。 （8）钢筋焊接及杂散电流防护参照高架线普通整体道床。 （9）防排水设计 ①高架线直线地段道床面中部为800mm平直段，其余向外侧设2.5％的排水坡；曲线地段设置单面坡。 ②道床两侧及道床块之间的板缝均作为排水通道。 4.施工工艺流程图

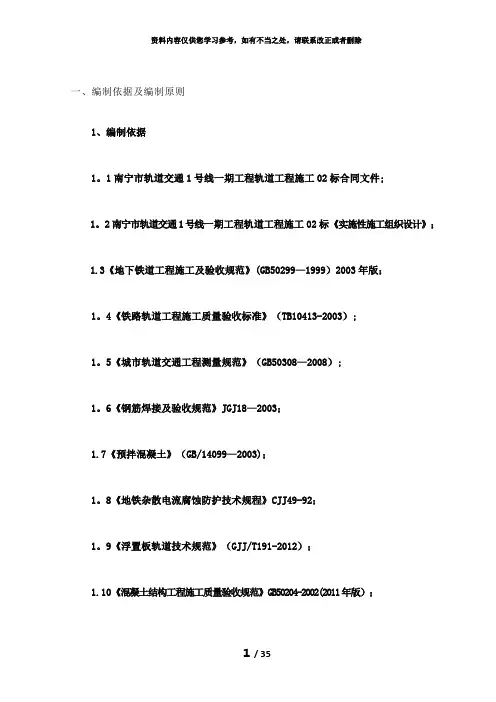

一、编制依据及编制原则 1、编制依据 1.1南宁市轨道交通1号线一期工程轨道工程施工02标合同文件； 1.2南宁市轨道交通1号线一期工程轨道工程施工02标《实施性施工组织设计》； 1.3《地下铁道工程施工及验收规范》（GB50299-1999）2003年版； 1.4《铁路轨道工程施工质量验收标准》（TB10413-2003）； 1.5《城市轨道交通工程测量规范》（GB50308-2008）； 1.6 《钢筋焊接及验收规范》JGJ18-2003； 1.7《预拌混凝土》(GB/14099-2003)； 1.8《地铁杂散电流腐蚀防护技术规程》CJJ49-92； 1.9《浮置板轨道技术规范》（GJJ/T191-2012）； 1.10《混凝土结构工程施工质量验收规范》GB50204-2002（2011年版）； 1.11南宁市轨道交通1号线一期工程轨道工程钢弹簧浮置板道床设计图及相关设计交底文件 1.12我项目部对现场的调查资料。 2、编制原则 认真贯彻执行国家及南宁市方针、政策、标准和设计文件，严格执行基本建设程序，实现分部分项工程的全部功能；合理选择施工工具和设备，在满足施工工期的条件下，确保工程质量和施工安全。 二、工程概况 1、工程简介
