竭诚为您提供优质文档/双击可除uip协议栈,下载篇一：uip之udp应用笔记千兆网项目中，移植了uip到mcu中，采用udp通信方式，主要用来做一些控制协议的处理。
刚开始接手的时候，并没有做过网络方面的应用，而且对tcp/ip及udp通信又不太熟悉。
好在网上有一些文档，加上仔细阅读uip_process 代码，一边用抓包软件一边调试，总算把uip很好的应用了起来，而且还针对项目某些应用的特殊性，对uip源码进行了一些修改。
本文前半部分对uip源码的一些重要函数进行介绍，后半部分将对修改的部分做个记录，以备往后查阅。
本次使用的是uip-1.0，抓包软件用的wireshark1.6.7，这个软件真的很不错，居然支持gigevision，这点真的很意外。
一、一个完整的udp数据报文格式其实uip就是将你要发送到网络上的数据加上报头，好让它被成功发送到目的主机。
所以我们要先搞清楚一个完整的数据报文，才能搞清楚uip到底在做些什么。
ethernetheader：由目标mac和本机mac及type组成，共14byte，当目标mac全为ff时，表示是udp广播。
type=0x0800表示是ip。
在uip中，ethernetheader结构体定义如下：ipheader：0x45表示version=4，headerlength=20byte；0028表示ipheader+udpheader+userdata长度为40byte；6c14为包的id，每发一个包，这个id会自加1。
80的意义是timetolive，表示这个包的存活时间，路由每转发一次，就会对它自减1。
17表示通信协议类型为udp，4a0a为ipheader的校验码。
再后面就是源ip和目的ip地址了。
udpheader：0aaa表示srcport为2730；0f74表示dstprot为3956；14表示udpheader+userdata长度为20byte，c477表示udpheader的校验码，在一般的情况下，这个可以为0。

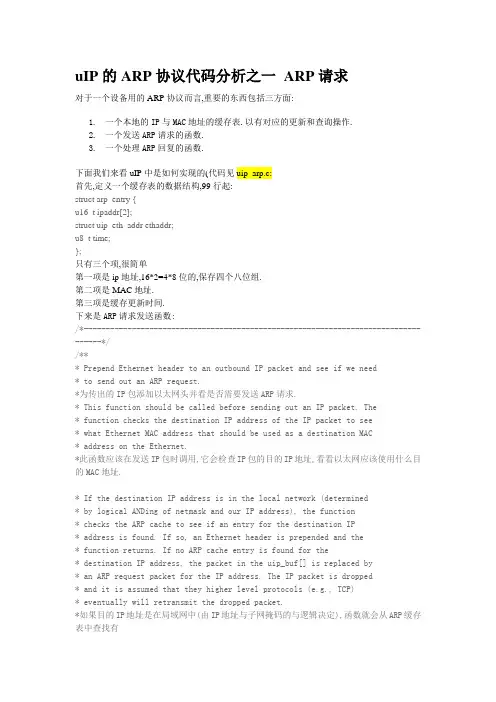

uIP的ARP协议代码分析之一ARP请求对于一个设备用的ARP协议而言,重要的东西包括三方面:1.一个本地的IP与MAC地址的缓存表.以有对应的更新和查询操作.2.一个发送ARP请求的函数.3.一个处理ARP回复的函数.下面我们来看uIP中是如何实现的(代码见uip_arp.c:首先,定义一个缓存表的数据结构,99行起:struct arp_entry {u16_t ipaddr[2];struct uip_eth_addr ethaddr;u8_t time;};只有三个项,很简单第一项是ip地址,16*2=4*8位的,保存四个八位组.第二项是MAC地址.第三项是缓存更新时间.下来是ARP请求发送函数:/*-----------------------------------------------------------------------------------*//*** Prepend Ethernet header to an outbound IP packet and see if we need* to send out an ARP request.*为传出的IP包添加以太网头并看是否需要发送ARP请求.* This function should be called before sending out an IP packet. The* function checks the destination IP address of the IP packet to see* what Ethernet MAC address that should be used as a destination MAC* address on the Ethernet.*此函数应该在发送IP包时调用,它会检查IP包的目的IP地址,看看以太网应该使用什么目的MAC地址.* If the destination IP address is in the local network (determined* by logical ANDing of netmask and our IP address), the function* checks the ARP cache to see if an entry for the destination IP* address is found. If so, an Ethernet header is prepended and the* function returns. If no ARP cache entry is found for the* destination IP address, the packet in the uip_buf[] is replaced by* an ARP request packet for the IP address. The IP packet is dropped* and it is assumed that they higher level protocols (e.g., TCP)* eventually will retransmit the dropped packet.*如果目的IP地址是在局域网中(由IP地址与子网掩码的与逻辑决定),函数就会从ARP缓存表中查找有*无对应项.若有,就取对应的MAC地址,加上以太网头,并返回,否则uip_buf[]中的数据包会被替换成一个*目的IP在址的ARP请求.原来的IP包会被简单的仍掉,此函数假设高层协议(如TCP)会最终重传扔掉的包.* If the destination IP address is not on the local network, the IP* address of the default router is used instead.*如果目标IP地址并非一个局域网IP,则会使用默认路由的IP地址.* When the function returns, a packet is present in the uip_buf[]* buffer, and the length of the packet is in the global variable* uip_len.函数返回时,uip_buf[]中已经有了一个包,其长度由uip_len指定.*//*-----------------------------------------------------------------------------------*/voiduip_arp_out(void){struct arp_entry *tabptr;/* Find the destination IP address in the ARP table and constructthe Ethernet header. If the destination IP addres isn't on thelocal network, we use the default router's IP address instead.//在ARP表中找到目的IP地址,构成以太网头.如果目的IP地址不在局域网中,则使用默认路由的IP.If not ARP table entry is found, we overwrite the original IPpacket with an ARP request for the IP address. *///如果ARP表中找不到,则将原来的IP包替换成一个ARP请求./* First check if destination is a local broadcast. 首先检查目标是不是广播*/if(uip_ipaddr_cmp(IPBUF->destipaddr, broadcast_ipaddr)) {memcpy(IPBUF->ethhdr.dest.addr, broadcast_ethaddr.addr, 6);} else {/* Check if the destination address is on the local network. 检查目标地址是否在局域网内 */if(!uip_ipaddr_maskcmp(IPBUF->destipaddr, uip_hostaddr, uip_netmask)) {/* Destination address was not on the local network, so we need touse the default router's IP address instead of the destinationaddress when determining the MAC address. 目的地址不在局域网内,所以保用默认路由器的地址来确在MAC地址*/uip_ipaddr_copy(ipaddr, uip_draddr);} else {/* Else, we use the destination IP address. 否则,使用目标IP地址*/uip_ipaddr_copy(ipaddr, IPBUF->destipaddr);}for(i = 0; i < UIP_ARPTAB_SIZE; ++i) {//这里遍历表,对比目的IP与ARP缓存表中的IP.tabptr = &arp_table;if(uip_ipaddr_cmp(ipaddr, tabptr->ipaddr)) {break;}}if(i == UIP_ARPTAB_SIZE) {/* The destination address was not in our ARP table, so weoverwrite the IP packet with an ARP request. 如果遍历到头没找到,将原IP包替换为ARP请求并返回*/memset(BUF->ethhdr.dest.addr, 0xff, 6);memset(BUF->dhwaddr.addr, 0x00, 6);memcpy(BUF->ethhdr.src.addr, uip_ethaddr.addr, 6);memcpy(BUF->shwaddr.addr, uip_ethaddr.addr, 6);uip_ipaddr_copy(BUF->dipaddr, ipaddr);uip_ipaddr_copy(BUF->sipaddr, uip_hostaddr);BUF->opcode = HTONS(ARP_REQUEST); /* ARP request. */BUF->hwtype = HTONS(ARP_HWTYPE_ETH);BUF->protocol = HTONS(UIP_ETHTYPE_IP);BUF->hwlen = 6;BUF->protolen = 4;BUF->ethhdr.type = HTONS(UIP_ETHTYPE_ARP);uip_appdata = &uip_buf[UIP_TCPIP_HLEN + UIP_LLH_LEN];uip_len = sizeof(struct arp_hdr);return;}/* Build an ethernet header. 如果是在局域网中,且在ARP缓存中找到了(如果没找到进行不到这一步,在上面就返回了),则构建以太网头*/memcpy(IPBUF->ethhdr.dest.addr, tabptr->ethaddr.addr, 6);}memcpy(IPBUF->ethhdr.src.addr, uip_ethaddr.addr, 6);IPBUF->ethhdr.type = HTONS(UIP_ETHTYPE_IP);uip_len += sizeof(struct uip_eth_hdr);}以上内容自325行起.下面再总结一下其基本顺序:用IPBUF->ethhdr.dest.addr来存储目的IP地址,它有可能是局域网内一主机IP,也可能是路由器IP(如果是发往外网,即原来的目的IP不在局域网内),还有可能是广播专用的IP. 先看是不是在广播:如果是广播,将IPBUF->ethhdr.dest.addr设为广播IP.再看是不是在局域网内:如果不是,则将IPBUF->ethhdr.dest.addr设为路由器IP.如果在局域网内,查看是否已经存在于ARP缓存表中:如果不在,将要发送的换成ARP请求,返回.如果已存在,则查找使用查找到的MAC地址为IP包添加以太网头.这里还要解释一些细节问题,主要是:1.如何在IP包上添加以太网头2.如果将IP包替换成ARP请求,ARP请求的格式是什么.3.广播地址这些问题将在二楼来说.将IP包替换成ARP请求部分代码(实际上IP包是放在uip_buf[]里的,这里只是将uip_buf[]填充上ARP请求即可),于uip_arp.c的388行:/* The destination address was not in our ARP table, so weoverwrite the IP packet with an ARP request. */memset(BUF->ethhdr.dest.addr, 0xff, 6);memset(BUF->dhwaddr.addr, 0x00, 6);memcpy(BUF->ethhdr.src.addr, uip_ethaddr.addr, 6);memcpy(BUF->shwaddr.addr, uip_ethaddr.addr, 6);uip_ipaddr_copy(BUF->dipaddr, ipaddr);uip_ipaddr_copy(BUF->sipaddr, uip_hostaddr);BUF->opcode = HTONS(ARP_REQUEST); /* ARP request. */BUF->hwtype = HTONS(ARP_HWTYPE_ETH);BUF->protocol = HTONS(UIP_ETHTYPE_IP);BUF->hwlen = 6;BUF->protolen = 4;BUF->ethhdr.type = HTONS(UIP_ETHTYPE_ARP);uip_appdata = &uip_buf[UIP_TCPIP_HLEN + UIP_LLH_LEN];uip_len = sizeof(struct arp_hdr);return;首先解释这里的BUF(于uip_arp.c的116行):#define BUF ((struct arp_hdr *)&uip_buf[0])可见这里的BUF就是uip_buf[],只不过这里将它取做一个struct arp_hdr的结构体:struct arp_hdr {struct uip_eth_hdr ethhdr;u16_t hwtype; //硬件类型u16_t protocol; //协议类型u8_t hwlen;u8_t protolen;u16_t opcode; //操作码struct uip_eth_addr shwaddr; //源以太网地址u16_t sipaddr[2]; //源IP地址struct uip_eth_addr dhwaddr; //目的以太网地址u16_t dipaddr[2]; //目的IP地址};struct uip_eth_hdr {struct uip_eth_addr dest;struct uip_eth_addr src;u16_t type;};这是arp_hdr的第一个成员ethhdr的类型定义,对应图片中的前三项:6+6+2,目的以太网地址,源以太网地址,2字节数据类型(ARP请求和应答为0x0806).struct arp_hdr的第二个成员u16_t hwtype,对应图片中第三项,2字节硬件类型(值为1表示以太网).struct arp_hdr的第三个成员u16_t protocol,对应图片中第四项,2字节要映射的协议地址类型(ip地址为0x0800).struct arp_hdr的第四个成员u8_t hwlen,对应图片中第五项,1字节硬件地址长度(对MAC地址来说为6).struct arp_hdr的第五个成员u8_t protolen,对应图片中第六项,1字节协议地址长度(对IP地址来说为4).struct arp_hdr的第六个成员u16_t opcode,对应图片中第七项,2字节操作码(1 ARP请求，2 ARP应答，3 RARP请求，4 RARP应答，必须字段).struct arp_hdr的第七个成员struct uip_eth_addr shwaddr,对应图片中第八项,6字节源以太网地址.struct arp_hdr的第八个成员u16_t sipaddr[2];,对应图片中第九项,2字节源IP地址.struct arp_hdr的第九个成员struct uip_eth_addr dhwaddr,对应图片中第十项,6字节目标以太网地址.struct arp_hdr的第十个成员u16_t dipaddr[2];,对应图片中第十一项,2字节目标IP地址.上面绿色的表示已经详解的,红字的表示要进一步说明的.这就是一个ARP帧的结构,可以看到,里面的源和目的以太网地址都是重复的.我们再看函数中的代码:memset(BUF->ethhdr.dest.addr, 0xff, 6);memset(BUF->dhwaddr.addr, 0x00, 6);memcpy(BUF->ethhdr.src.addr, uip_ethaddr.addr, 6);memcpy(BUF->shwaddr.addr, uip_ethaddr.addr, 6);这里四个memset,重复的源和目的以太网地址一起设置了,四个memset对应图片中的1,10,2,8项.但是:对1和10两项,都是源以太网地址,但置的值是不同的,分别为0xff*6和0x00*6.为什么会这样呢?因为他们的用处不一样,见:【相关资料】ARP分组格式(帧格式,报文格式)6+6–以太网的源地址和目的地址，目的地址为全1的为广播地址注意这里说,目的地址为全为1的广播地址.什么意思?当你发送一个ARP请求是,你是想知道一个IP对应的以太网地址(即MAC地址),但是你现在不知道目的主机的以太网地址,你问谁啊?不知道问谁,这种情况下,只能是广播一下了,0xff*6就是广播地址.从图片中可以看到,ARP包是分成两部分的,前6+6+2叫做"以太网首部",它的意义就是"分组是从谁(源地址)发给谁(目的地址)的什么类型(帧类型,请求和应答为0x0806)",第二部分则是内容.来看这个例子:请求帧如下（为了清晰在每行的前面加了字节计数，每行16个字节）：以太网首部（14字节）0000: ff ff ff ff ff ff 00 05 5d 61 58 a8 08 06ARP帧（28字节）0000: 00 010010: 08 00 06 04 00 01 00 05 5d 61 58 a8 c0 a8 00 370020: 00 00 00 00 00 00 c0 a8 00 02填充位（18字节）0020: 00 77 31 d2 50 100030: fd 78 41 d3 00 00 00 00 00 00 00 00以太网首部：目的主机采用广播地址，源主机的MAC地址是00:05:5d:61:58:a8，上层协议类型0x0806表示ARP。
1. void uip_init(void)此函数用于在启动时初始化uIP的TCP/IP栈。
应用示例：example-mainloop-with-arp.c, and example-mainloop-without-arp.c.定义于uip.c的379行。
2. void uip_setipid(u16_t id)此函数用于启动时设置初始的ip_id.此函数定义于uip.c的181行。
1. void uip_init(void)代码分析1.void2.uip_init(void)3.{4.for(c = 0; c < UIP_LISTENPORTS; ++c) {5.uip_listenports[c] = 0;6.} //将uip_listenports数组全部清零7.for(c = 0; c < UIP_CONNS; ++c) {8.uip_conns[c].tcpstateflags = UIP_CLOSED;9.} //将所有连接的tcpstateflags状态标志设为关闭，表示此连接为关闭状态。
10.#if UIP_ACTIVE_OPENstport = 1024;12.#endif /* UIP_ACTIVE_OPEN */13.//上面的段不知什么意思。
14.#if UIP_UDP15.for(c = 0; c < UIP_UDP_CONNS; ++c) {16.uip_udp_conns[c].lport = 0;17.}18.#endif /* UIP_UDP *///如果定义了UIP_UDP则将uip_udp_conns的lport清零。
19.20.21./* IPv4 initialization. */22.#if UIP_FIXEDADDR == 023./* uip_hostaddr[0] = uip_hostaddr[1] = 0;*/24.#endif /* UIP_FIXEDADDR *///如果主机地址要为固定的，在上面这里赋值。

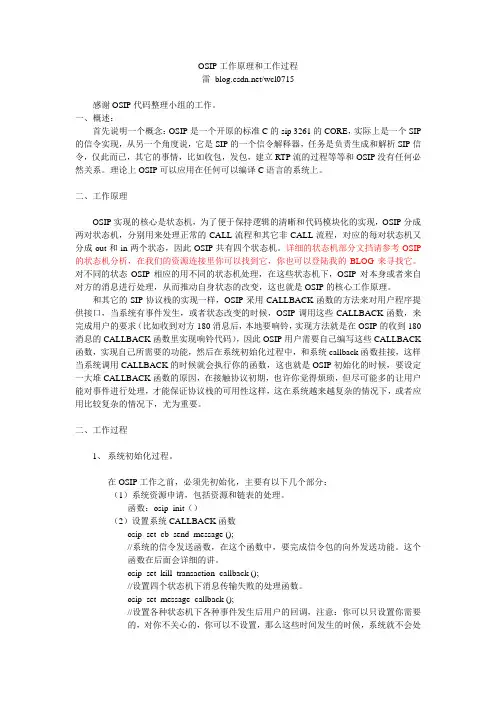

OSIP工作原理和工作过程雷/wcl0715感谢OSIP代码整理小组的工作。
一、概述：首先说明一个概念：OSIP是一个开原的标准C的sip 3261的CORE，实际上是一个SIP 的信令实现，从另一个角度说，它是SIP的一个信令解释器，任务是负责生成和解析SIP信令，仅此而已，其它的事情，比如收包，发包，建立RTP流的过程等等和OSIP没有任何必然关系。
理论上OSIP可以应用在任何可以编译C语言的系统上。
二、工作原理OSIP实现的核心是状态机，为了便于保持逻辑的清晰和代码模块化的实现，OSIP分成两对状态机，分别用来处理正常的CALL流程和其它非CALL流程，对应的每对状态机又分成out和in两个状态，因此OSIP共有四个状态机。
详细的状态机部分文挡请参考OSIP 的状态机分析，在我们的资源连接里你可以找到它，你也可以登陆我的BLOG来寻找它。
对不同的状态OSIP相应的用不同的状态机处理，在这些状态机下，OSIP对本身或者来自对方的消息进行处理，从而推动自身状态的改变，这也就是OSIP的核心工作原理。
和其它的SIP协议栈的实现一样，OSIP采用CALLBACK函数的方法来对用户程序提供接口，当系统有事件发生，或者状态改变的时候，OSIP调用这些CALLBACK函数，来完成用户的要求（比如收到对方180消息后，本地要响铃，实现方法就是在OSIP的收到180消息的CALLBACK函数里实现响铃代码），因此OSIP用户需要自己编写这些CALLBACK 函数，实现自己所需要的功能，然后在系统初始化过程中，和系统callback函数挂接，这样当系统调用CALLBACK的时候就会执行你的函数，这也就是OSIP初始化的时候，要设定一大堆CALLBACK函数的原因，在接触协议初期，也许你觉得烦琐，但尽可能多的让用户能对事件进行处理，才能保证协议栈的可用性这样，这在系统越来越复杂的情况下，或者应用比较复杂的情况下，尤为重要。

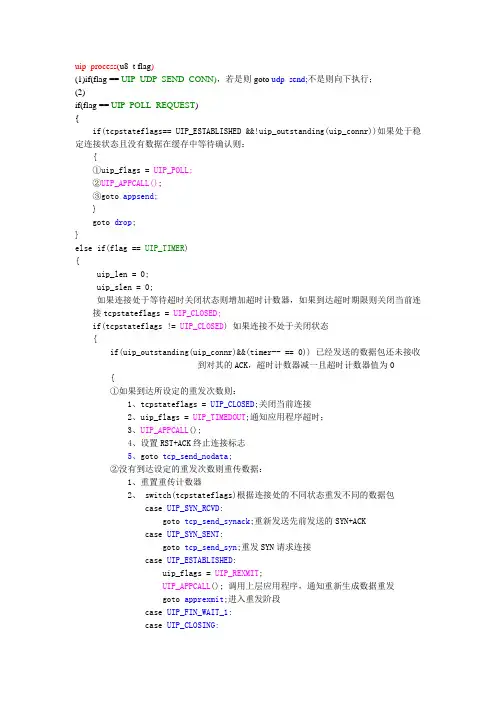

uip_process(u8_t flag)(1)if(flag ==UIP_UDP_SEND_CONN)，若是则goto udp_send;不是则向下执行；(2)if(flag == UIP_POLL_REQUEST){if(tcpstateflags== UIP_ESTABLISHED &&!uip_outstanding(uip_connr))如果处于稳定连接状态且没有数据在缓存中等待确认则：{①uip_flags = UIP_POLL;②UIP_APPCALL();③goto appsend;}goto drop;}else if(flag == UIP_TIMER){uip_len = 0;uip_slen = 0;如果连接处于等待超时关闭状态则增加超时计数器，如果到达超时期限则关闭当前连接tcpstateflags = UIP_CLOSED;if(tcpstateflags != UIP_CLOSED) 如果连接不处于关闭状态{if(uip_outstanding(uip_connr)&&(timer-- == 0)) 已经发送的数据包还未接收到对其的ACK，超时计数器减一且超时计数器值为0 {①如果到达所设定的重发次数则：1、tcpstateflags = UIP_CLOSED;关闭当前连接2、uip_flags = UIP_TIMEDOUT;通知应用程序超时；3、UIP_APPCALL();4、设置RST+ACK终止连接标志5、goto tcp_send_nodata;②没有到达设定的重发次数则重传数据：1、重置重传计数器2、 switch(tcpstateflags)根据连接处的不同状态重发不同的数据包case UIP_SYN_RCVD:goto tcp_send_synack;重新发送先前发送的SYN+ACKcase UIP_SYN_SENT:goto tcp_send_syn;重发SYN请求连接case UIP_ESTABLISHED:uip_flags = UIP_REXMIT;UIP_APPCALL(); 调用上层应用程序，通知重新生成数据重发goto apprexmit;进入重发阶段case UIP_FIN_WAIT_1:case UIP_CLOSING:case UIP_LAST_ACK:goto tcp_send_finack;重发FIN+ACK关闭连接}else if(tcpstateflags) == UIP_ESTABLISHED) 处于稳定连接状态且上次发送的数据接收到正确的ACK，可以继续发送新数据{①uip_flags = UIP_POLL;询问应用程序是否有数据要发送②UIP_APPCALL();调用应用程序产生数据③goto appsend;发送数据}}goto drop;}if(flag == UIP_UDP_TIMER){当前连接的本地端口不为0则{①uip_len = uip_slen = 0;②uip_flags = UIP_POLL;询问应用程序是否有数据要发送③UIP_UDP_APPCALL();调用应用程序产生数据④goto udp_send;}本地端口为0，表明没有建立DUP连接，则{goto drop;}}(3)检查IP帧头中的IP版本及IP头长度是否符合要求:①不符合：goto drop;丢弃此包②符合继续向下执行(4)检查目的IP地址是否为本机地址：①不是，goto drop;丢弃此包②是，向下继续执行(5)if(BUF->proto == UIP_PROTO_TCP)IP上层协议是否为TCP协议①是，goto tcp_input;进入TCP数据处理模块②不是，继续向下执行(6)if(BUF->proto == UIP_PROTO_UDP)IP上层协议是否为UDP协议①是，goto udp_input;进入UDP数据处理模块②不是，继续向下执行(7)if(BUF->proto != UIP_PROTO_ICMP) 不是TCP不是UDP也不是ICMP协议①goto drop;本机只处理UDP、TCP、ICMP数据包，其它包都将丢弃(8)运行到此处，表明接收到的是ICMP数据包，继续向下执行；———————————————————————————————————————icmp_input:此处为ICMP数据包处理部分，比较简单不做详解。
uIP协议栈分析uIP特性uIP协议栈往掉了完整的TCP/IP中不常用的功能，简化了通讯流程，但保存了网络通讯必须使用的协议，设计重点放在了IP/TCP/ICMP/UDP/ARP这些网络层和传输层协议上，保证了其代码的通用性和结构的稳定性。
由于uIP协议栈专门为嵌进式系统而设计，因此还具有如下优越功能：（1）代码非常少，其协议栈代码不到6K，很方便阅读和移植。
（2）占用的内存数非常少，RAM占用仅几百字节。
（3）其硬件处理层、协议栈层和应用层共用一个全局缓存区，不存在数据的拷贝，且发送和接收都是依靠这个缓存区，极大的节省空间和时间。
（4）支持多个主动连接和被动连接并发。
（5）其源代码中提供一套实例程序：web服务器，web客户端，电子邮件发送程序(SMTP 客户端)，Telnet服务器，DNS主机名解析程序等。
通用性强，移植起来基本不用修改就可以通过。
（6）对数据的处理采用轮循机制，不需要操纵系统的支持。
由于uIP对资源的需求少和移植轻易，大部分的8位微控制器都使用过uIP协议栈, 而且很多的著名的嵌进式产品和项目(如卫星，Cisco路由器，无线传感器网络)中都在使用uIP协议栈。
uIP架构uIP相当于一个代码库，通过一系列的函数实现与底层硬件和高层应用程序的通讯，对于整个系统来说它内部的协议组是透明的，从而增加了协议的通用性。
uIP协议栈与系统底层和高层应用之间的关系如图2－1所示。
从上图可以看出，uIP协议栈主要提供了三个函数供系统底层调用。
即uip_init(), uip_input() 和uip_periodic()。
其与应用程序的主要接口是UIP_APPCALL( )。
uip_init()是系统初始化时调用的，主要初始化协议栈的侦听端口和默认所有连接是封闭的。
当网卡驱动收到一个输进包时，将放进全局缓冲区uip_buf中，包的大小由全局变量uip_len约束。
同时将调用uip_input()函数，这个函数将会根据包首部的协议处理这个包和需要时调用应用程序。

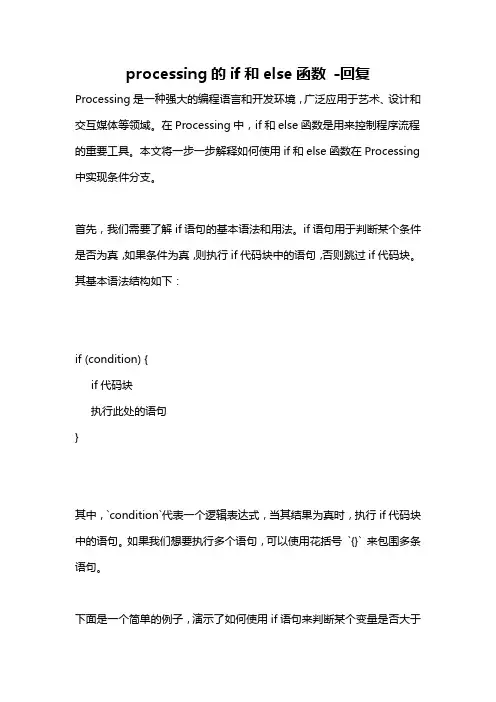

processing的if和else函数-回复Processing是一种强大的编程语言和开发环境，广泛应用于艺术、设计和交互媒体等领域。
在Processing中，if和else函数是用来控制程序流程的重要工具。
本文将一步一步解释如何使用if和else函数在Processing 中实现条件分支。
首先，我们需要了解if语句的基本语法和用法。
if语句用于判断某个条件是否为真，如果条件为真，则执行if代码块中的语句，否则跳过if代码块。
其基本语法结构如下：if (condition) {if代码块执行此处的语句}其中，`condition`代表一个逻辑表达式，当其结果为真时，执行if代码块中的语句。
如果我们想要执行多个语句，可以使用花括号`{}` 来包围多条语句。
下面是一个简单的例子，演示了如何使用if语句来判断某个变量是否大于10，并在控制台输出不同的信息：int num = 15; 初始化一个变量num为15if (num > 10) {如果num大于10print("变量num大于10"); 输出信息}在上述例子中，由于变量`num`的值为15，所以条件`num > 10`为真，因此if代码块中的语句被执行，控制台将输出"变量num大于10"。
如果我们把变量`num`的值改为8，则控制台不会输出任何信息，因为条件`num > 10`为假。
接下来，我们可以介绍else语句的使用。
else语句紧跟在if语句之后，它用于在条件不满足的情况下执行一组语句。
基本语法如下：if (condition) {if代码块执行此处的语句} else {else代码块执行此处的语句}当if条件满足时，执行if代码块中的语句；当if条件不满足时，执行else 代码块中的语句。
以下是一个例子，演示了如何使用if-else语句来判断一个数是奇数还是偶数：int num = 7; 初始化一个变量num为7if (num 2 == 0) {如果num是偶数print("变量num是偶数");} else {如果num是奇数print("变量num是奇数");}在上述例子中，由于变量`num`除以2的余数为1，表明它是一个奇数。

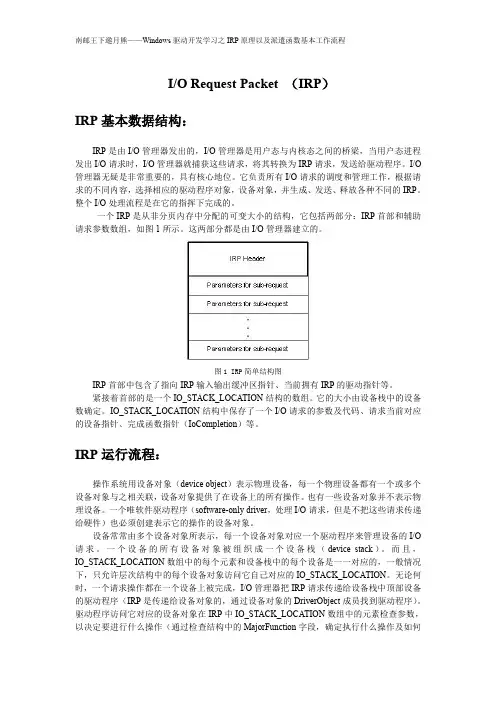

I/O Request Packet（IRP）IRP基本数据结构：IRP是由I/O管理器发出的，I/O管理器是用户态与内核态之间的桥梁，当用户态进程发出I/O请求时，I/O管理器就捕获这些请求，将其转换为IRP请求，发送给驱动程序。
I/O 管理器无疑是非常重要的，具有核心地位。
它负责所有I/O请求的调度和管理工作，根据请求的不同内容，选择相应的驱动程序对象，设备对象，并生成、发送、释放各种不同的IRP。
整个I/O处理流程是在它的指挥下完成的。
一个IRP是从非分页内存中分配的可变大小的结构，它包括两部分：IRP首部和辅助请求参数数组，如图1所示。
这两部分都是由I/O管理器建立的。
图1IRP简单结构图IRP首部中包含了指向IRP输入输出缓冲区指针、当前拥有IRP的驱动指针等。
紧接着首部的是一个IO_STACK_LOCATION结构的数组。
它的大小由设备栈中的设备数确定。
IO_STACK_LOCATION结构中保存了一个I/O请求的参数及代码、请求当前对应的设备指针、完成函数指针（IoCompletion）等。
IRP运行流程：操作系统用设备对象（device object）表示物理设备，每一个物理设备都有一个或多个设备对象与之相关联，设备对象提供了在设备上的所有操作。
也有一些设备对象并不表示物理设备。
一个唯软件驱动程序（software-only driver，处理I/O请求，但是不把这些请求传递给硬件）也必须创建表示它的操作的设备对象。
设备常常由多个设备对象所表示，每一个设备对象对应一个驱动程序来管理设备的I/O 请求。
一个设备的所有设备对象被组织成一个设备栈（device stack）。
而且，IO_STACK_LOCATION数组中的每个元素和设备栈中的每个设备是一一对应的，一般情况下，只允许层次结构中的每个设备对象访问它自己对应的IO_STACK_LOCATION。
无论何时，一个请求操作都在一个设备上被完成，I/O管理器把IRP请求传递给设备栈中顶部设备的驱动程序（IRP是传递给设备对象的，通过设备对象的DriverObject成员找到驱动程序）。
奋斗版 STM32 开发板例程文档———uIP1.0 ENC28J60 以太网例程uIP1.0 ENC28J60 以太网例程实验平台：奋斗版STM32开发板V2、V2.1、V3 实验内容：本例程演示了在奋斗STM32开发板上完成ARP，ICMP，TCP服务器、WEB 服务器以及UDP服务器，该实验学习了基于uIP1.0网络协议栈的程序编制。
预先需要掌握的知识1．ENC28J60ENC28J60是MICROCHIP公司的带SPI 接口的独立以太网控制器， 以太网控制器特性 • IEEE 802.3 兼容的以太网控制器 • 集成MAC 和10 BASE-T PHY • 接收器和冲突抑制电路 • 支持一个带自动极性检测和校正的10BASE-T 端口 • 支持全双工和半双工模式 • 可编程在发生冲突时自动重发 • 可编程填充和CRC 生成 • 可编程自动拒绝错误数据包 • 最高速度可达10 Mb/s 的SPI 接口 缓冲器 • 8 KB 发送/ 接收数据包双端口SRAM • 可配置发送/ 接收缓冲器大小 • 硬件管理的循环接收FIFO • 字节宽度的随机访问和顺序访问（地址自动递增） • 用于快速数据传送的内部DMA • 硬件支持的IP 校验和计算 介质访问控制器（MAC）特性 • 支持单播、组播和广播数据包 • 可编程数据包过滤，并在以下事件的逻辑“与” 和“或”结果为真时唤醒主机： - 单播目标地址 - 组播地址 广播地址 - Magic Packet - 由64 位哈希表定义的组目标地址 - 多达64 字节的可编程模式匹配（偏移量可由用户定义）淘宝店铺：1奋斗版 STM32 开发板例程文档———uIP1.0 ENC28J60 以太网例程• 环回模式 物理层（PHY）特性 • 整形输出滤波器 • 环回模式 工作特性 • 两个用来表示连接、发送、接收、冲突和全/ 半双工状态的可编程LED 输出 • 使用两个中断引脚的七个中断源 • 25 MHz 时钟 • 带可编程预分频器的时钟输出引脚 • 工作电压范围是3.14V 到3.45V • TTL 电平输入 • 温度范围：-40°C 到+85°C （工业级）， 0°C 到 +70°C （商业级）（仅SSOP 封装） • 28 引脚SPDIP、SSOP、SOIC 和QFN 封装概述ENC28J60 是带有行业标准串行外设接口（SerialPeripheral Interface，SPI）的独立以太网控制器。

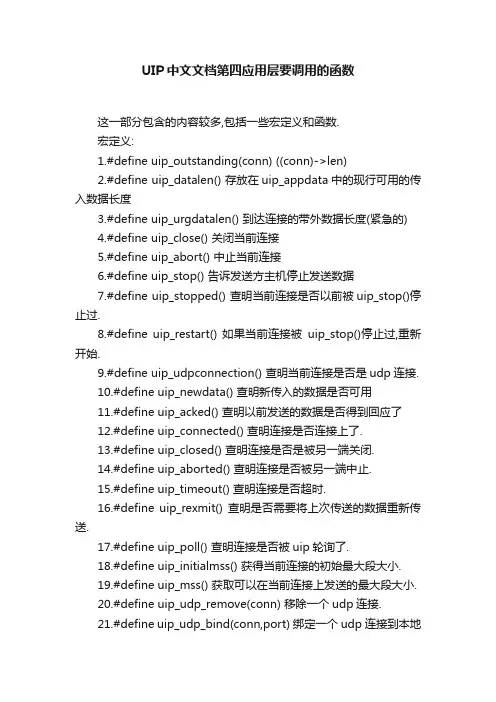

UIP中文文档第四应用层要调用的函数这一部分包含的内容较多,包括一些宏定义和函数.宏定义:1.#define uip_outstanding(conn) ((conn)->len)2.#define uip_datalen() 存放在uip_appdata中的现行可用的传入数据长度3.#define uip_urgdatalen() 到达连接的带外数据长度(紧急的)4.#define uip_close() 关闭当前连接5.#define uip_abort() 中止当前连接6.#define uip_stop() 告诉发送方主机停止发送数据7.#define uip_stopped() 查明当前连接是否以前被uip_stop()停止过.8.#define uip_restart() 如果当前连接被uip_stop()停止过,重新开始.9.#define uip_udpconnection() 查明当前连接是否是udp连接.10.#define uip_newdata() 查明新传入的数据是否可用11.#define uip_acked() 查明以前发送的数据是否得到回应了12.#define uip_connected() 查明连接是否连接上了.13.#define uip_closed() 查明连接是否是被另一端关闭.14.#define uip_aborted() 查明连接是否被另一端中止.15.#define uip_timeout() 查明连接是否超时.16.#define uip_rexmit() 查明是否需要将上次传送的数据重新传送.17.#define uip_poll() 查明连接是否被uip轮询了.18.#define uip_initialmss() 获得当前连接的初始最大段大小.19.#define uip_mss() 获取可以在当前连接上发送的最大段大小.20.#define uip_udp_remove(conn) 移除一个udp连接.21.#define uip_udp_bind(conn,port) 绑定一个udp连接到本地端口22.#define uip_udp_send(len) 在当前连接上发送一个长度为len的udp数据报. 复制代码函数:1.void uip_listen(u16_t port); 开始监听指定的端口.2.void uip_unlisten(u16_t port);停止监听指定的端口.3.uip_conn * uip_connect(uip_ipaddr_t * ripaddr, u16_t port); 通过TCP连接到远程主机.4.void uip_send(const void * data,int len); 在当前连接上发送数据.5.uip_udp_conn * uip_udp_new(uip_ipaddr_t * ripaddr ,u16_t port);建立一个新的udp连接.复制代码1. #define uip_datalen()如果有当前可用的传入数据的话,获取其长度.必需先调用uip_data()查明是否有当前可用的传入数据.应有例程:dhcpc.c, telnetd.c, and webclient.c.此宏定义于uip.h的550行.2. #define uip_urgdatalen()任何到达连接的带外数据(紧迫数据)长度.要使用此宏,应配置UIP_URGDATA宏为真. 此宏定义于此宏定义于uip.h的561行.3. #define uip_close()此函数会以一种谨慎的方式关闭连接.应用例程:telnetd.c.此宏定义于uip.h的570行.4. #define uip_abort()此函数用于中止(重置)当前连接,多用于出现错误导致无法使用uip_close()的场合.应用示例:webclient.c.此宏定义于uip.h的581行.5. #define uip_stop()告诉发送主机停止发送数据.此函数会关闭接收机窗口,停止从当前连接接收数据.此宏定义于uip.h的591行.6. #define uip_restart()如果当前连接曾被uip_stop()停止,那么重新开始.该函数会重新打开接收机窗口,从当前连接上接收数据.此宏定义于uip.h的610行.7. #define uip_udpconnection()此函数查明当前连接是否是一个udp连接.此宏定义于uip.h的626行.8. #define uip_newdata()如果uip_appdata指针所指之处有送给应用的新数据,此宏得到一个非零值.数据的大小可以通过uip_len获得.应用例程:dhcpc.c, resolv.c, telnetd.c, and webclient.c.此宏定义于uip.h的637行.9. #define uip_acked()如果上次发送给远程主机的数据得到回应了,此宏得到一个非零值,这意味着应用可以发送新的数据.应用例程:telnetd.c, and webclient.c.此宏定义于uip.h的648行.10. #define uip_connected()如果当前连接己经与远程主机连接,则此宏得到非零值.这包括两种情形,一是连接被主动打开(通过uip_connect()),二是连接被被动打开(通过uip_listen()).应用例程:hello-world.c, telnetd.c, and webclient.c此宏定义于uip.h的660行.11. #define uip_closed()如果远程主机关闭了当前连接,则此宏得到非零值.这时应用可能要做一些清理工作.应用例程:smtp.c, telnetd.c, and webclient.c.此宏定义于uip.h的670行.12. #define uip_aborted()如果当前连接被远程主机中止或重置,则为非零值.应用例程:smtp.c, telnetd.c, and webclient.c此宏定义于uip.h的680行.13. #define uip_timeout()如果当前连接由于多次重传导致超时中止,则为非零值.应用例程:smtp.c, telnetd.c, and webclient.c此宏定义于uip.h的690行.14. #define uip_rexmit()如果上次传输的数据在网络中丢失,而应用应该重新传输,则此宏得非零值.应用应该使用uip_send()重新传输与上次传输的完全相同的数据.应用例程:telnetd.c, and webclient.c.该宏定义于uip.h中的702行.参考webclient_appcall().15. #define uip_poll()这个宏解决的问题是连接是不是由uIP轮询的.如果应用收到请求的原因是因为当前连接空闭太久被uIP轮询了,此宏得到非零值.轮询事件是用来发送数据的.这无需等待远程主机发送数据.应用例程:resolv.c, telnetd.c, and webclient.c.此宏定义于uip.h中的716行.参考httpd_appcall(),resolv_appcall(), and webclient_appcall().16. #define uip_mss()在连接上传送的当前最大段大小是由接收机的窗口计算和连接的MSS计算的(它可以由uip_initialmss()计算).应用例程:telnetd.c, and webclient.c.此宏定义于uip.h中的737行.17. #uip_udp_remove(conn)移除一个udp连接.参数:conn 指向代表连接的uip_udp_conn的结构体.应用例程:resolv.c.此宏定义于uip.h中的775行.参考resolv_conf();18. #define uip_udp_bind(conn,port)绑定一个udp连接到本地端口.参数:conn 指向代表udp连接的uip_udp_conn结构体的指针.port 本地端口号,以网络字节顺序.应用例程:dhcpc.c.此宏定义于uip.h中的775行.19. #define uip_udp_send(len)在当前连接收发送一个长度为len的数据报.该函数只有在udp事件(轮询或新数据)才能调用.要发送的数据要提前送到uip_buf缓冲区中uip_appdata指针所指示的位置.参数:len 存放在uip_buf中,要发送的数据报的长度.应用例程:resolv.c.此宏定义于uip.h中的800行.20. void listen(u16_t port)开始监听指定端口.注意:由于此函数中所用的参数port是网络字节顺序的,所以需要用到转换函数HTONS()或htons().1. uip_listen(HTONS(80));复制代码参数:port 一个16位以网络字节顺序的端口号.应用例程:hello-world.c, and telnetd.c.此宏定义于uip.h中的529行.21. void uip_unlisten(u16_t port)停止监听指定端口.注意:由于这里面用到的port是以网络字节顺序的,所以需要用到HTONS()或htons()函数.1.uip_ipaddr_t ipaddr;2.uip_ipaddr(&ipaddr, 192,168,1,2);3.uip_connect(&ipaddr, HTONS(80))复制代码参数:ripaddr 远程主机的IP地址.port 16位的网络字节顺序的端口号.返回值:指向新连接的连接标识符的指针,当没有分配新连接时为NULL.应用例程:smtp.c, and webclient.c.此函数定义于uip.c的407行.引用了htons(),uip_conn::lport, uip_conn::tcpstateflags, UIP_CLOSED, uip_conn, UIP_CONNS, and uip_conns.22. void uip_send( void *data, int len)在当前连接上发送数据此函数用于发送一个单段TCP数据.只有uIP因为事件处理而请求的应用才能发送数据. 调用这个函数后实际发送数据量多少取决于TCP 允许的数据量多少.uIP会自动裁剪数据,以保证发出去的数据是适量的.可以用uip_mss()来查询实际可以发送的数据量.注意:此函数不保证发送的数据能到达目的地.如果数据在网络中丢失,应用会接到请求,此求时uip_rexmit()事件被置位.这时应用就得使用此函数重发数据.参数:data 指向将要发送的数据的指针.len 要发送的数据的长度最大值.应用例程:dhcpc.c, telnetd.c, and webclient.c.此函数定义于uip.c的1888行.引用了uip_sappdata, and uip_slen.23. struct uip_udp_conn * uip_udp_new(uip_ipaddr_t * ripaddr ,u16_t rport)建立新的UDP连接.此函数用于建立一个新的UDP连接.此函数会自动为新连接分配一个本地未使用的端口.然而,也可以调用uip_udp_new函数之后,调用uip_udp_bind()选择一个新的端口.例如:1. uip_ipaddr_t addr;2. struct uip_udp_conn *c;3.4. uip_ipaddr(&addr, 192,168,2,1);5. c = uip_udp_new(&addr, HTONS(12345));6. if(c != NULL) {7. uip_udp_bind(c, HTONS(12344));8. }复制代码参数:ripaddr 远程主机的IP地址.rport 远程主机的端口号,以网络字节顺序.返回值:指向新连接结构体uip_udp_conn的指针,如果连接未能分配则为NULL.应用例程:dhcpc.c, and resolv.c.定义于uip.c的473行.引用了htons(), uip_udp_conn::lport,uip_udp_conn, UIP_UDP_CONNS, and uip_udp_conns.。

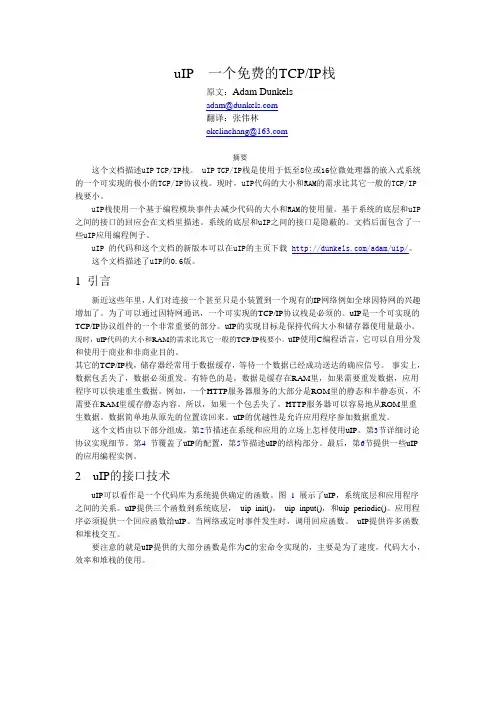

uIP 一个免费的TCP/IP栈原文：Adam Dunkels****************翻译：张伟林*******************摘要这个文档描述uIP TCP/IP栈。
