ETH—Lwip以太⽹通信1、TCP/IP 协议栈 标准 TCP/IP 协议是⽤于计算机通信的⼀组协议,通常称为 TCP/IP 协议栈,通俗讲就是符合以太⽹通信要求的代码集合,⼀般要求它可以实现每个层对应的协议,⽐如应⽤层的 HTTP、 FTP、 DNS、 SMTP 协议,传输层的 TCP、 UDP 协议、⽹络层的 IP、ICMP 协议等等。
关于 TCP/IP 协议详细内容推荐阅读《TCP-IP 详解》和《⽤ TCP/IP 进⾏⽹际互连》理解。
Windows 操作系统、 UNIX 类操作系统都有⾃⼰的⼀套⽅法来实现 TCP/IP 通信协议,它们都提供⾮常完整的 TCP/IP 协议。
对于⼀般的嵌⼊式设备,受制于硬件条件没办法⽀持使⽤在 Window 或 UNIX 类操作系统的运⾏的 TCP/IP 协议栈,⼀般只能使⽤简化版本的TCP/IP 协议栈,⽬前开源的适合嵌⼊式的有 uIP、 TinyTCP、 uC/TCP-IP、 LwIP 等等。
其中LwIP 是⽬前在嵌⼊式⽹络领域被讨论和使⽤⼴泛的协议栈。
1.1 、为什么需要协议栈 物理层主要定义物理介质性质, MAC ⼦层负责与物理层进⾏数据交接,这两部分是与硬件紧密联系的,就嵌⼊式控制芯⽚来说,很多都内部集成了 MAC 控制器,完成 MAC ⼦层功能,所以依靠这部分功能是可以实现两个设备数据交换,⽽时间传输的数据就是 MAC数据包,发送端封装好数据包,接收端则解封数据包得到可⽤数据,这样的⼀个模型与使⽤ USART 控制器实现数据传输是⾮常类似的。
但如果将以太⽹运⽤在如此基础的功能上,完全是⼤材⼩⽤,因为以太⽹具有传输速度快、可传输距离远、⽀持星型拓扑设备连接等等强⼤功能。
功能强⼤的东西⼀般都会⽤⾼级的应⽤,这也是设计者的初衷。
使⽤以太⽹接⼝的⽬的就是为了⽅便与其它设备互联,如果所有设备都约定使⽤⼀种互联⽅式,在软件上加⼀些层次来封装,这样不同系统、不同的设备通讯就变得相对容易了。
本笔记适用于uIP1.0。
移植平台介绍:MSP430F149+cs8900a+IAR1、阅读The uIP Embedded TCP/IP Stack The uIP 1.0 Reference Manual.2、建立一个文件夹,起名myport,将uip-1.0下的uIP和lib两个文件夹拷贝过去,然后再在myport下建立app文件夹。
3、将unix子文件夹下的clock-arch.c、clock-arch.h拷贝到myport下,这个文件实现协议栈所用的时钟,由430的定时器完成,有三个函数:clock_time_t clock_time(void){return ticks;}void clock_init(void){定时器的初始化工作}__interrupt void timer_interrupt(void)/*定时器中断函数*/{++ticks;}。
4、将unix子文件夹下的uip-conf.h拷贝到myport下,这个文件实现协议栈所用的配置,按照需要修改之。
5、写cs8900a的驱动函数,这里采用8位、查询模式,替换tapdev.c 或slipdev.c。
6、将unix子文件夹下的main.c函数拷贝到myport下,这个是主调度流程,按照需要修改。
7、建立自己的工程,将以上文件包含。
8、调试,改错。
其中,uip的缓冲区是以字节数组的形式产生,为了保证它的起始地址是偶数,必须指定地址。
UDP的初始化如下void myudp_init(void){uip_ipaddr_t ipaddr;//定义IP类型变量uip_ipaddr(ipaddr, 210,29,104,88); //远程IP为210.29.104.88if(myudp_conn != NULL){uip_udp_remove(myudp_conn);//如果连接已经建立,则删除之}myudp_conn = uip_udp_new(&ipaddr, HTONS(1000));//建立到远程ipaddr,端口为1000的连接if(myudp_conn != NULL){uip_udp_bind(myudp_conn, HTONS(2000));//绑定本地端口为2000,也就是2000-->1000 发数据}}void myudp_send(char *str,short n){char *nptr;nptr = (char *)uip_appdata;memcpy(nptr, str, n);uip_udp_send(n); //发送n个数据}void newdata(){char *nptr;short len;len = uip_datalen();//读取数据长度nptr = (char *)uip_appdata; //取得数据起始指针if(len<4)myudp_send("Please check the command!\n",26);else if(strncmp(nptr,"getname",7)==0)myudp_send("My name is xiaomu.",19);else myudp_send("Unkown command!\n",16);}/*---------------------------------------------------------------------------*//** \internal* The main UDP function.*//*---------------------------------------------------------------------------*/voidmyudp_appcall(void){if(uip_udp_conn->rport == HTONS(1000)){if(uip_poll()) {myudp_send("hello\n",6);//定时时间到,发hello}if(uip_newdata()) //如果指定IP的指定端口发来数据{newdata();}}}TCP的和这个差不多,初始化时就监听端口uip_listen(HTONS(23));myudp_conn = uip_udp_new(&ipaddr, HTONS(0));//如果远程ipaddr为0,端口也为0,则可以接收来自任何ip任何端口的信息,但必须指定本地端口,即要绑定。

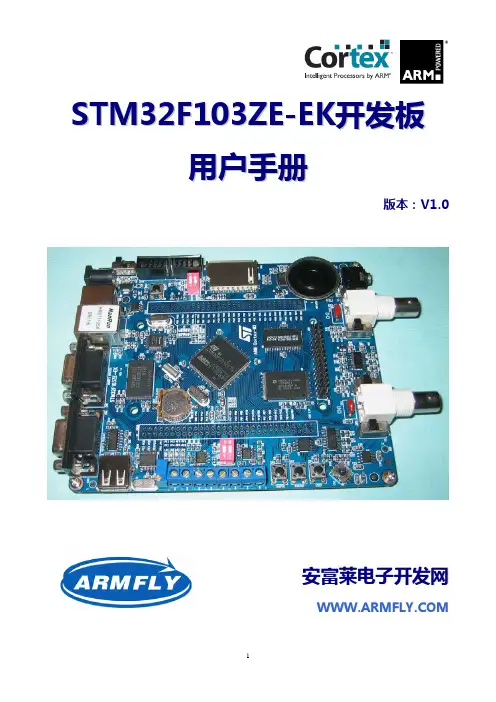

S T M32F103Z E-E K开发板用户手册版本:V1.0安富莱电子开发网W W W.A R M F L Y.C O M1.产品规格简介STM32F103ZE-EK开发板以STM32F103ZET6(LQFP144)为核心。
STM32F103ZE 是ST(意法半导体)公司推出的ARM Crotex-M3产品线中功能最强大的一款CPU。
片内集成512kB Flash、64kB RAM、1个USB、1个CAN、 8个定时器、5个USART、3个ADC、2个DAC、3个SPI、2个I2C、2个I2S、1个SDIO、112个GPIO、FSMC总线(支持NOR,NAND,SRAM)。
CPU主频72MHz,广泛适用于各种应用场合。
本开发板具备丰富的硬件资源,配套的试验例程均提供源代码,文档齐备,非常适合于学习和项目评估。
硬件资源■ 8M晶振作为MCU的时钟,32768晶振用于RTC ■ 1M字节SRAM,16M字节NOR Flash,128M字节NADN Flash■ 2M字节串行Flash,256字节串行EEPROM■ 1个SD/MMC卡座■ 1个CAN2.0A/B接口■ 2个RS232串口■ 1个RS485接口■ 1个USB2.0全速DEVICE接口■ 1个USB2.0全速HOST接口■ 1个100M/10M以太网接口■ I2S音频DAC(24bit,96kHz),1个立体声耳机插座,1个扬声器■ 3.0寸TFT真彩触摸LCD(WQVGA,400x240)■ 1个5向摇杆,1个Reset按钮、1个wakeup按钮、1个自定义按钮 ■ 4个自定义LED,1个电源LED,1个音频LED ■ 1个CR1220电池座■ 1个精密可调电阻连接到ADC输入■ 所有的GPIO引到2.54mm间距焊盘■ 1个DAC引出端子,1个PWM引出端子■ 标准2.54mm间距JTAG插座■ 2个BNC输入端子,集成双通道示波器电路,具备AC/DC切换、输入增益切换开关■ 3种供电方式:USB电缆、外接5V电源、JTAG 调试接口(J-LINK仿真器)■ 1个电源开关,上下电时无需拔插电缆■ 3种启动方式:用户Flash、系统存储器、SRAM ■ 用拨码开关取代跳线帽,避免跳线帽丢失■ 板子规格:14cm x 12cm软件资源■ 提供100多个试验例程■ 提供uCOS_II+ucGUI例程和文档■ 即将展开USB虚拟示波器项目源码■ 即将移植ucLinux (硬件资源已满足要求) ■ 更多的软件资源将在发布标配清单■STM32F103ZE-EK开发板1块■ 3.0寸TFT触摸显示模块1块■1根串口线、1根网线、1根USB电缆■资料光盘1张可选的配件:■60M示波器探头1对■USB转串口线1根2.快速入门2.1.注意事项(1)外接电源必须是5.0V 的直流电源,插头有极性,内正外负。

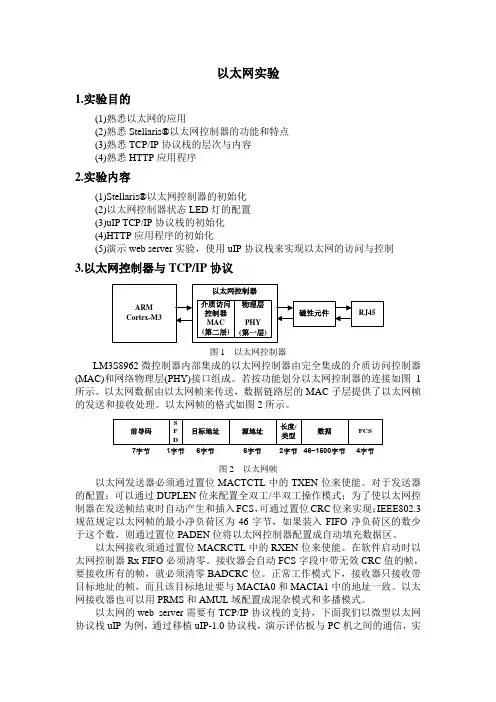

以太网实验1.实验目的(1)熟悉以太网的应用(2)熟悉Stellaris®以太网控制器的功能和特点(3)熟悉TCP/IP协议栈的层次与内容(4)熟悉HTTP应用程序2.实验内容(1)Stellaris®以太网控制器的初始化(2)以太网控制器状态LED灯的配置(3)uIP TCP/IP协议栈的初始化(4)HTTP应用程序的初始化(5)演示web server实验,使用uIP协议栈来实现以太网的访问与控制3.以太网控制器与TCP/IP协议ARM Cortex-M3磁性元件RJ45以太网控制器介质访问控制器MAC(第二层)物理层PHY(第一层)图1 以太网控制器LM3S8962微控制器内部集成的以太网控制器由完全集成的介质访问控制器(MAC)和网络物理层(PHY)接口组成。
若按功能划分以太网控制器的连接如图1所示。
以太网数据由以太网帧来传送,数据链路层的MAC子层提供了以太网帧的发送和接收处理。
以太网帧的格式如图2所示。
前导码SFD目标地址源地址长度/类型数据FCS46~1500字节7字节1字节6字节6字节2字节4字节图2 以太网帧以太网发送器必须通过置位MACTCTL中的TXEN位来使能。
对于发送器的配置:可以通过DUPLEN位来配置全双工/半双工操作模式;为了使以太网控制器在发送帧结束时自动产生和插入FCS,可通过置位CRC位来实现;IEEE802.3规范规定以太网帧的最小净负荷区为46字节,如果装入FIFO净负荷区的数少于这个数,则通过置位PADEN位将以太网控制器配置成自动填充数据区。
以太网接收须通过置位MACRCTL中的RXEN位来使能。
在软件启动时以太网控制器Rx FIFO必须清零。
接收器会自动FCS字段中带无效CRC值的帧,要接收所有的帧,就必须清零BADCRC位。
正常工作模式下,接收器只接收带目标地址的帧,而且该目标地址要与MACIA0和MACIA1中的地址一致。
以太网接收器也可以用PRMS和AMUL域配置成混杂模式和多播模式。

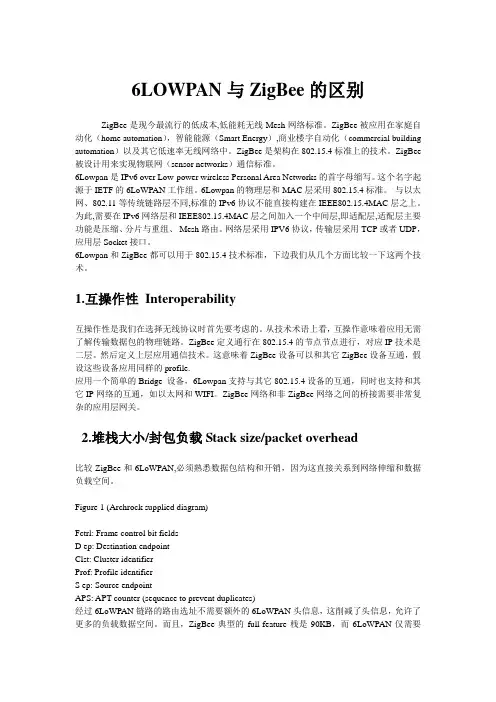

6LOWPAN与ZigBee的区别ZigBee是现今最流行的低成本,低能耗无线Mesh网络标准。
ZigBee被应用在家庭自动化(home automation),智能能源(Smart Energy),商业楼宇自动化(commercial building automation)以及其它低速率无线网络中。
ZigBee是架构在802.15.4标准上的技术。
ZigBee 被设计用来实现物联网(sensor networks)通信标准。
6Lowpan是IPv6 over Low-power wireless Personal Area Networks的首字母缩写。
这个名字起源于IETF的6LoWPAN工作组。
6Lowpan的物理层和MAC层采用802.15.4标准。
与以太网、802.11等传统链路层不同,标准的IPv6协议不能直接构建在IEEE802.15.4MAC层之上。
为此,需要在IPv6网络层和IEEE802.15.4MAC层之间加入一个中间层,即适配层,适配层主要功能是压缩、分片与重组、Mesh路由。
网络层采用IPV6协议,传输层采用TCP或者UDP,应用层Socket接口。
6Lowpan和ZigBee都可以用于802.15.4技术标准,下边我们从几个方面比较一下这两个技术。
1.互操作性Interoperability互操作性是我们在选择无线协议时首先要考虑的。
从技术术语上看,互操作意味着应用无需了解传输数据包的物理链路。
ZigBee定义通行在802.15.4的节点节点进行,对应IP技术是二层。
然后定义上层应用通信技术。
这意味着ZigBee设备可以和其它ZigBee设备互通,假设这些设备应用同样的profile.应用一个简单的Bridge 设备,6Lowpan支持与其它802.15.4设备的互通,同时也支持和其它IP网络的互通,如以太网和WIFI。
ZigBee网络和非ZigBee网络之间的桥接需要非常复杂的应用层网关。
智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心,通过各种物联网技术,对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制,完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控,实现集中管理和一体化集成联动,为变电站的安全生产提供可靠的保障,从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。
二、系统组成(一)、系统架构(二)、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接,包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等,并通过软件平台进行集成和集中监视控制,形成一套辅助系统综合监控平台。
(三)、核心硬件设备:智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置,大批量应用在变电站、开闭所和基站,实践证明产品质量的可靠性,能够兼容并利用现有绝大部分设备,有效保护客户的已有投资。
能够实现大部分的传感器解析和设备控制,以及设备内部的联动控制,脱机实现联动、报警以及记录等功能。
工业级设计,通过EMC4级和国网指定结构检测。
智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测,变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。
它通过以太网TCP/IP 或者GPRS/3G/4G 网络,主要解决分布式无人值守配电房的监控和管理问题。
无线传感器网络基本概念整理2015.3.31 by yhp@shenzhen 1.contiki & uIP & Rime首先,contiki是一个事件驱动的操作系统,有一个事件驱动的核心.这么说倒很官话,有什么用?如果是zigbee的话,contiki就相当于ZSTACK的那个OS,这么说,大概可以想象到起到的作用咯,就是管理任务事件,这是群里曾有个人说的,我觉得瞬间懂了,所以就放在这里.uIP是什么?uIP是开放源码的TCP/IP协议栈,定位于能够在8位到16位的微处理器上运行,最早只支持IPV4,后来加入了IPV6的扩展,叫做uIPV6.2.在说Rime前,我们先看看网络上的资料是怎么描述这个东东的.➢Contiki是由两个通信协议栈组成的,一个是uIP,一个是Rime. uIP 是一个小型的符合 RFC 规范的 TCP/IP 协议栈,使得 contiki 可以直接和 Internet 通信。
uIP 包含了 IPv4 和 IPv6 两种协议栈版本,支持TCP、 UDP、 ICMP 等协议,但是编译时只能二选一,不可以同时使用。
Rime 是一个轻量级为低功耗无线传感器网络设计的协议栈,该协议栈提供了大量的通信原语,能够实现从简单的一跳广播通信,到复杂的可靠多跳数据传输等通信功能。
对于 IP 协议栈,支持 IPv4 和 IPv6 两个版本, IPv6 还包括6Lowpan 帧头压缩适配器,ROLL RPL 无线网络组网路由协议、CoRE/CoAP 应用层协议,还包括一些简化的 Web 工具,包括 Telnet、http 和 web 服务等。
Contiki 还实现了无线传感器网络领域知名的MAC 和路由层协议,其中MAC 层包括 X-MAC,CX-MAC ContikiMAC、CSMA-CA、LPP等,路由层包括 AODV、RPL等短评:这段话就是说,contiki是由两个协议栈部分构成的,uip和Rime,一个是TCP协议栈,另一个无线协议栈.还有一个图说明他们的关系.如下也从侧面说明了我们说的6lowpan的支持是在uIP中实现的.报头压缩适配器是在IPV6的实现部分涅.➢Contiki和uipv6的结构如图标所示,底层的硬件抽象被分成了平台部分和CPU部分,以方便移植.在这层中包含有硬件的驱动.contiki提供基本的线程和定时器支持.Rime系统是一个可伸缩的介质访问控制和网络协议库,在其中包含了许多底层通讯的范例,Uipv6 协议栈使用Rime,同时提供了类似于socket的API接口以供应用层调用,这个接口被叫做photosockets.无论是内置的还是用户自己的应用程序,都使用一种被叫做photothreads的轻型线程模型.(出自<<6lowpan:the wireless embedded internet>>)简评:这个图和上面的图就对上了,但对于uipv6和rime的关系说的更明了.总结:contiki使用了Rime和uip完成无线网络的协议栈支持,一个管无线部分,一个管与TCP/IP网络框架的支持部分.。
