江森 VPD系列动态流量平衡阀

动态平衡阀工作原理
动态平衡阀是一种可以调节流量并保持系统稳定的控制阀。

其工作原理主要包括以下几个方面：
1. 压力控制：动态平衡阀通过调节阀门的开度，控制通过阀门的流量。

当系统压力变化时，阀门会根据设定的压力差，自动调节阀门的开度，以保持系统的稳定工作。

2. 流量平衡：动态平衡阀在阀门内部设置有一个活塞或者调节机构，根据阀门的开度调整阀门的流道面积，从而调节通过阀门的流量。

当流量变化时，阀门会自动调整流道面积，以保持流量平衡。

3. 反馈调节：动态平衡阀通常配备有压力或流量传感器，用于实时监测系统的工作状态。

传感器会将监测到的实际压力或流量信号反馈给阀门控制系统，控制系统会根据反馈信号调整阀门的开度，以实现精确的流量调节。

总的来说，动态平衡阀通过实时监测系统压力或流量的变化，自动调节阀门的开度，以实现流量的精确控制和系统的稳定工作。

动态平衡调节阀线性比例式电动执行器 DN 15 (3/8” e 1/2”), DN 20 (3/4” e 1”)145014 型电源24 V (ac/dc)ISO 9001 No. 0003意大利卡莱菲功能动态平衡电动调节阀（ＰＩＣＶ）１４５型动态平衡电动调节阀由动态流量平衡阀和电动调节阀组成。

它能够在系统压差变化的情况下自动调节及维持预设定的流量。

流量调节分为两种方式：- 动态平衡设置的最高流量值。

- 根据系统所需要的冷热负荷，由比例式执行器(0-10 V)或开/关型电动执行器来调节流量。

动态平衡电动调节阀带有上/下游压差检测口，便于核实工作压差。

它适合于在供暖/空调系统上使用。

产品范围技术特征材质145 型１４５０１４型执行器的特征线性比例式电动执行器电源： 24 V (ac/dc)功率： 2.5 VA (ac) 1.5 W (dc)启动信号： 0 ~10 V 保护级别： IP 43室内温度范围： 0~50°C 电源线长度： 1.5 m 接口口径： M 30 p,1.5尺寸图UNI EN 10088-3 (AISI 303)不锈钢PTFE EPDM EPDMUNI EN 10270-3 (AISI 302)不锈钢PA6G30非石棉纤维PA6G30PA6水、乙二醇溶液50%16 bar 5 bar -20 ~ 120℃25 ~ 400 kPa 0.08 ~ 0.4 m 3/h 0.08 ~ 0.8 m 3/h 0.12 ~ 1.2 m 3/h±15%20%3/8”, 1/2” , 3/4”, 1” MUNI EN 10226-1 (ISO 7/1)活接套筒3/4” M (ISO 228-1) Euroconus外螺30 p. 1.51/4” F (ISO 228-1)带封盖阀体：阀芯：阀杆及活塞：活塞密封：活塞：压差调节器膜片：弹簧：密封：垫圈：预调节显示器：手柄：特征介质：乙二醇最大比例：最大工作压力：带145014型或656型执行器最大压差值：温度范围：压差工作范围：流量调节范围：精确度：带656型执行器最大流量缩减：接口口径-主管：-145014型及656型执行器连接口径：-压差检测口：工作原理Ab)ΔpG 10G (m 3/h)动态平衡电动调节阀(PICV)其控制流量方式为：- 根据其所控制的环路/末端的冷/热负荷自动调节流量大小；- 在系统压差变化的状态下保持流量稳定。

动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点：动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。

[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：对业主及施工单位：不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。

对设计人员：减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。

动态压差平衡阀说明书动态压差平衡阀是一种用于调节流体流动中的压差的阀门装置。

它通常由阀体、阀芯、弹簧、调节螺母等组成。

1. 阀体：动态压差平衡阀的阀体通常由铸铁、铸钢等材料制成，具有良好的强度和耐腐蚀性能。

阀体内部设有进口和出口口径，用于流体的进出。

2. 阀芯：阀芯是动态压差平衡阀的关键部件，通常由不锈钢制成。

它可通过阀体的开度来调节流体的流量和压差。

阀芯的设计通常包括一个或多个孔，通过调节孔的开度来控制流体的流量。

3. 弹簧：动态压差平衡阀内部设有弹簧，用于提供阀芯的恢复力。

弹簧的刚度可以通过调节螺母来调整，从而实现对阀芯开度的控制。

4. 调节螺母：调节螺母位于阀体上方，通过旋转调节螺母可以改变弹簧的压缩程度，从而调整阀芯的开度。

通过调节螺母，可以实现对流体流量和压差的精确控制。

使用动态压差平衡阀的步骤如下：1. 安装阀门：将动态压差平衡阀安装在流体管道上，确保阀体的进口和出口与管道对接紧密，并且流体的流向与阀门要求一致。

2. 调节阀芯开度：通过旋转调节螺母，改变弹簧的压缩程度，从而调整阀芯的开度。

通常，阀芯的开度越大，流体的流量越大，压差越大。

3. 监测流体压差：在调节阀芯开度后，监测流体的压差。

可以使用压力表或其他压力监测设备来测量流体的压差。

4. 调整阀芯开度：根据监测结果，适当调整阀芯的开度，使流体的压差达到所需的数值。

可以通过反复调节螺母和监测压差的方法来实现精确的调节。

需要注意的是，动态压差平衡阀的调节过程需要根据具体的流体性质、管道参数和工艺要求进行。

在使用过程中，应遵循操作规程，确保阀门的正常运行和安全使用。

动态流量平衡阀的工作原理心与流体介质和阀门开度过流面积有关的个系数。

么阀门的进出口压力差。

当流体介质定时，仅开度有关，当1民达无某度以上时，值近似5这样我们知道，要想保持流量不变，只需保证。

的乘积不变即可。

那么，动态流量平衡阀足如何保证火。

的乘枳不变的呢，1固定流量型固定流量型动态流量乎衡阀足山阀壳和阀芯组成。

阀芯为只或多只水力自动调节孔板=水力自动调节孔板由可变过流面积的阀祖和高桔度的弹萁及支撑装置组成。

不。

的压差使弹孺自动控制阀胆上过流面积的大小，从而使通过平衡阀的流量恒定。

2可现场设定流量型这种形式的平衡阀主要有两类1内置式现场设定流量型；2外置式现场没定流量型。

芄芯由个可调孔板和个水力自动调节孔板组成。

可调孔板的开度可通过人工借助了只。

依据设汁流量按照生产厂提供的参数进行现场设定水力调节孔板可以适应系统的1玉差变化来维持设定的流量值，其运行原理与固定流量型相同。

3电控比例积分调节型动态流量平衡阀其阀芯也是由个可调孔板和个水力自动调节孔板组成。

可调孔板的开度依实际需要随时进行电动调节。

滇量百分动态流量平衡阀的工作曲线户有屯抟比刺积分调节功能的动态流3.十。

衡阀，玎以使系统时刻保持水力平衡状态它以甲。

独使用，也可400控制配合。

儿流缒差的变化曲线2.这电给厂0开度下流量随七差的变化曲线。

为便于比较，再给出普通电控比例积分调节阀加手动1衡阀在开度下流量随压差的变化曲线3通过比较，显其区别。

即电控比例积分调节动态流量平衡阀在任意开度下受系统压力的影响1.足军而普通电控比例积分调节阀手动平衡阀的组合受系统压力的影响非常明从。

换羚之，安装屯控比例积分调节动态流蜇衡阀的水系统其稳定性非常好如何正确使用动态流量平衡阀动态流逸平衡阀应用于异程系统中，般安装子制冷机房换热站系统末端风机盘管空气处理机等或每6的分支管每支4管处，用以吸收该处的过余压力，使水纛符合设汁要求或实际需要，1采暖系统1区域洪暖1区域热4中，十用户末端处用动态流量阀玎以吸收热网系统提供给用户的讲味。

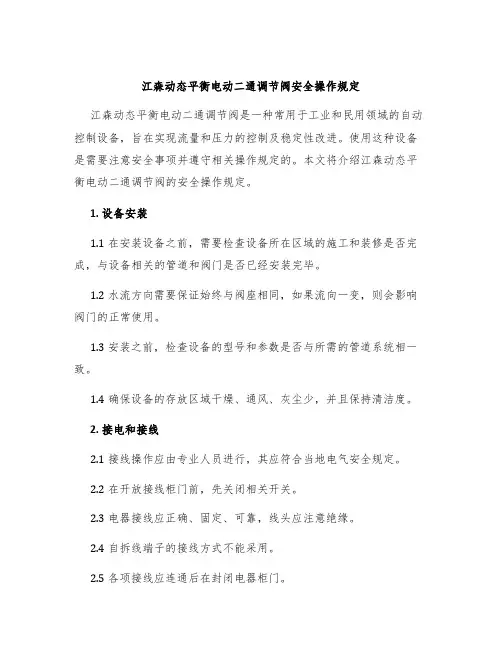

江森动态平衡电动二通调节阀安全操作规定江森动态平衡电动二通调节阀是一种常用于工业和民用领域的自动控制设备，旨在实现流量和压力的控制及稳定性改进。

使用这种设备是需要注意安全事项并遵守相关操作规定的。

本文将介绍江森动态平衡电动二通调节阀的安全操作规定。

1. 设备安装1.1 在安装设备之前，需要检查设备所在区域的施工和装修是否完成，与设备相关的管道和阀门是否已经安装完毕。

1.2 水流方向需要保证始终与阀座相同，如果流向一变，则会影响阀门的正常使用。

1.3 安装之前，检查设备的型号和参数是否与所需的管道系统相一致。

1.4 确保设备的存放区域干燥、通风、灰尘少，并且保持清洁度。

2. 接电和接线2.1 接线操作应由专业人员进行，其应符合当地电气安全规定。

2.2 在开放接线柜门前，先关闭相关开关。

2.3 电器接线应正确、固定、可靠，线头应注意绝缘。

2.4 自拆线端子的接线方式不能采用。

2.5 各项接线应连通后在封闭电器柜门。

3. 开机和操作3.1 在开启电源之前，在操作面板上检查阀门和管道是否正确连接，并且停用紧急停车按钮。

3.2 开机后，需要等待一段时间，直到设备处于空载状态后，才能正常进行操作。

3.3 在正常飞行过程中，不要随意操作机器，以免造成损坏。

3.4 设备停机时，应按照顺序关闭操作面板上的相关按钮和开关。

4. 维护和保养4.1 在设备正常运行之前，每周应进行维护和保养。

4.2 对于设备主要部件进行清洁，包括阀杆和阀门等，能够避免设备出现锈蚀和氧化等问题。

4.3 对于设备电器部分进行检查，确保电控箱待机状态下无异响和异味。

4.4 检查设备管道系统的完整性，如有损坏，则应及时修复更换。

5. 安全注意事项5.1 确保设备运行时周围机器和工人的安全。

在设备运行期间，应保持注意力集中，不要使用其他设备等。

5.2 安装设备时应是符合当地法规的安全距离。

5.3 禁止在使用过程中随意拆卸设备。

5.4 在设备运行过程中，如果出现异常情况，应及时停机排除故障。

动态平衡阀简介动态平衡阀是一种控制液压系统中液体流量的装置。

其主要功能是通过改变流体的压力或阻力，使流量自动保持在设定值，从而保证系统的平稳运行。

在液压系统中起到重要作用，可以用于控制油泵排放流量、调节液压缸的速度，以及控制液压系统中的液位等。

动态平衡阀是根据流量和压力变化自动调节的，可以在系统中用于调整系统的流量，使系统以最佳的状态运行。

其主要结构包括主阀芯、连接杆和防抖弹簧等，其中主阀芯是阀体中核心部件，其操作过程直接影响到整个系统的稳定性和性能特征。

工作原理动态平衡阀的工作原理主要是通过反馈机制来控制流量。

当液压系统下游的流体流量减少时，阀芯会自动向上移动，通过调节阀口面积减小来增加液体流量。

反之，当下游流量增大时，阀芯会向下移动，调节阀口面积增大，从而减小流量。

同时，防抖弹簧的作用是使主阀芯在流量波动时始终保持稳定的位置。

当系统中的液位发生变化，主阀芯会根据反馈机制自动调节阀门的开度，进而控制流量的变化。

不论系统中的液位变化如何，动态平衡阀都能自动调整其阀口面积，使流量保持在稳定的水平。

应用场景动态平衡阀广泛应用于液压系统中，用于调节流量和压力。

其主要应用场景如下：1.油泵排放流量控制：在油泵排放液体的过程中，可以通过动态平衡阀对流量进行控制，达到稳定流量的目的。

2.液压缸速度调节：对液压系统中的液压缸进行速度调节，可以通过动态平衡阀进行流量控制来实现。

3.液压系统中的液位控制：动态平衡阀也可以用于液位的控制，通过改变流量和压力来控制液位变化。

总结动态平衡阀作为液压系统中的重要控制装置，能够实现对系统流量和压力的有效控制。

其工作原理是通过反馈机制自动调节阀门的开度，控制流量和压力的变化，从而使系统处于稳定的运行状态。

在液压系统中应用广泛，可以在控制油泵排放流量、调节液压缸速度、以及控制液位等方面发挥重要作用。

动态压差平衡阀说明书一、产品概述动态压差平衡阀是一种用于平衡供水和供暖系统中的压力差异的装置。

其主要功能是通过调节阀门的开度，使系统内的压差保持在一定范围内，避免由于压差过大带来的不稳定性和损坏。

二、产品特点1.高精度调节：动态压差平衡阀采用先进的调节机构，能够精确地调节阀门的开度，从而达到对系统压差的精确调控。

2.稳定性好：该阀门采用优质材料制造，具有防腐蚀、不易生锈等特点，使用寿命长，能够稳定地工作在各种环境下。

3.安装简便：动态压差平衡阀体积小巧，重量轻，安装方便，无需占用大量空间。

4.调节灵活：用户可根据需要自由调节阀门的开度，以适应不同的供水和供暖需求，确保系统正常运行。

三、使用方法1.安装准备：在安装动态压差平衡阀之前，需先关闭相应的水源或热源，确保系统处于停止状态。

2.安装位置：根据系统的具体情况，选择一个合适的安装位置，确保阀门能够方便地接触到流体。

安装时应注意阀门的进口和出口方向，确保安装正确。

3.接口连接：使用合适的管道接头连接阀门和系统的水管或热管，确保连接紧固可靠，防止漏水或漏热。

4.调节开度：根据系统的压差要求，通过旋转阀门手柄，调节阀门的开度。

一般来说，当阀门开度较小时，系统的压差较小；当阀门开度较大时，系统的压差较大。

用户可根据系统的实际情况，逐步调节阀门开度，直至达到需要的压差范围。

5.系统启动：在完成阀门调节后，重新开启系统的水源或热源，观察系统的工作情况。

如有过大的压差或其他异常情况出现，应及时关闭阀门，并检查是否存在故障或安装错误。

6.定期维护：为了保证动态压差平衡阀的正常工作，应定期清洗和润滑阀门，确保阀门的灵活性和可靠性。

四、注意事项1.安全操作：在安装和调节动态压差平衡阀时，应保证个人安全，避免伤害。

2.阀门保护：阀门在使用过程中，应注意防止硬物碰撞、损坏阀门表面或阀门内部机构。

3.清洗维护：如需清洗阀门，应先关闭相应的水源或热源，并拆卸阀门进行清洗。

在集中供热或中央空调的循环水管网系统中，普遍存在水力失调的问题，由于各个环路之间的阻力和耦合的关联关系，导致流量的输配难以均衡，调控困难，由此造成系统运行品质差，流量调控不准确不稳定，用户端冷热不均，被迫采用大流量运行，能源浪费严重等诸多问题。

其主要原因是没有准确可靠、使用简便、造价低廉的流量调控设备。

动态平衡阀是专为克服上述问题而研发的专用调控设备，它能准确可靠地进行流量的调控和输配，根除水力失调问题。

在集中供热或中央空调的循环水管见系统中，动态平衡阀安装在用户端的各个环路上，按各用户的额定流量设定开度，即可实现整个管网系统的均衡输配，保证系统流量输配的均衡和稳定，提高运行品质，实现节能运行。

无需专门的调试技术和仪表，调节设定简便直观，快速可靠。

在集中供热的一次水或中央空调的楼于自控系统中，配装阀门执行器的动态平衡阀可以保证系统流量的调控稳定自如、准确可靠，提高运行品质，减少阀门执行器的动作次数并延长其使用寿命。

据有关资料表明，在集中供热系统中，合理均衡的输配流量，实现水力平衡后，可以节电、节煤各15-20%以上，折合每个采暖季每平米建筑面积降低运行费用0.5元以上；由于解决了供热管网流量输配不均衡的问题，使长期不热的末端用户室温达标，既能减少用户，也能提高收费率，同时还可以充分发挥现有锅炉水泵的能力，扩大供热供暖的面积，经济效益和社会效益非常可观。

动态平衡阀动态平衡阀是具有恒流量功能的调节阀，它是将自力式压差控制和流量调节组合而成的阀门，其工作原理是：用压差控制装置，控制并稳定流量调节装置前后的压差，从而使阀门前后压差大于恒流启动值之后，通过流量不再随着阀门前后的压差而变化，在压差控制范围内，通过阀门某一开度的流量能够自动保持恒定，流量的变化只需调节阀门开度即可实现，与阀门前后的压差无关。

动态平衡阀分为：LDVF-16动态平衡阀（调节装置手轮外置设定）；LDVF-16A动态平衡阀（专用工具外置设定）。

静态平衡阀和动态平衡阀的设计解读平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

一、分类与工作原理1. 静态平衡阀:静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。

该平衡阀原理为可变流量的孔板，并带有关断功能。

通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

2. 动态流量平衡阀:动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。

其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。

即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。

它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度(?5%)的弹簧及支撑装置构成。

弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

流量值的大小可以根据系统要求进行定制。

3. 动态压差控制阀:动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理:其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。

动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。

4. 动态平衡电动二通开关阀:具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

5. 组合式或一体式动态平衡电动调节阀:是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。

它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。

动态平衡电动调节阀1. 简介动态平衡电动调节阀是一种控制流量的装置，能够自动根据管道流体的流量变化，实现动态平衡和稳定的调节控制。

它通过控制电动执行器的开度来调节阀门的流量，使系统中各部分流量达到设计要求，从而保证系统的正常运行。

2. 原理动态平衡电动调节阀通过调节流通截面积，调节管道中的流量。

它的基本结构由电动执行器、阀体、阀座和活塞组成。

当电动执行器接收到指令信号后，调节机构便会随之动作，开度大小会随之变化。

阀门的流量随着电动执行器的开度而变化，保持与开度成比例的关系。

当管道内的流量发生变化时，动态平衡电动调节阀通过回控系统调整执行器的开度，以达到稳态动态平衡的控制目的。

3. 优点相对于传统的手动或气动调节阀，动态平衡电动调节阀具有如下优点：•高度智能化：能够根据流体流量变化自动调节，减少了手动操作的繁琐和不稳定性。

•节能减排：能够实现流量按需控制，避免管道内的流量过大或过小，从而达到节能减排的效果。

•精度高：能够实现高精度的流量控制，满足系统对流量控制的要求。

•可远程控制：能够进行遥控和遥信，方便在线监测和检修。

4. 应用领域动态平衡电动调节阀适用于以下领域：•HVAC系统：在中央空调通风系统、烟气排放系统等场合中，能够自动控制阀门的流量。

•工业生产：在工业生产中，流量控制是很重要的，因此动态平衡电动调节阀应用广泛。

•环保工程：在环保工程中，需要对管道中的流体进行控制，使其符合相应的排放标准。

5. 总结动态平衡电动调节阀具有高智能、能源节省和精度高等特点，应用范围广泛。

它在工业生产、环保工程、HVAC系统等领域中都有很好的应用效果，未来还将有更广泛的发展前景。

动态平衡阀的用途是什么动态平衡阀（Dynamic Balancing Valve）是一种被广泛应用于水力系统的控制装置，用于实现水力系统的动态平衡控制。

其主要作用是自动调节流量，使系统各处分支管道得到合理的水流分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。

动态平衡阀的主要用途包括以下几个方面：1. 水力系统动态平衡：在多分支管道系统中，水流的分配通常是不均匀的，容易导致某些管道水压过高，而其他管道水压过低。

动态平衡阀能够根据系统的实际需求，通过自动调节阀的开度，将水流分配到各个支路，确保各个管道的水压稳定在合理范围内，实现系统的动态平衡。

2. 节能与环保：动态平衡阀能够根据实际需求自动调节阀的开度，使水流得到合理的分配，减少流量浪费，降低能耗，提高系统的能效。

通过平衡管道，减少水流的过剩或不足，降低系统的压力损耗，减少水泵的运行功率，从而降低对环境的影响，实现节能与环保。

3. 提高系统运行效率：动态平衡阀能够根据需求自动调节阀的开度，使得水流得到合理的分配，避免了水流过剩或不足的情况。

合理的水流分配能够保证系统的各个部分都能够得到足够的水流供应，提高了系统的运行效率，减少了管道的阻力和压力损耗，降低了能源消耗，延长了设备的使用寿命。

4. 提高舒适性：动态平衡阀可确保不同分支管道的水压稳定在合理范围内，避免了某些分支管道水压过高或过低的情况。

通过合理的水流分配，可以提高供暖或供冷系统的舒适性，确保不同区域温度的均衡，并减少温度波动对人体带来的不适感。

5. 减少噪音与振动：在没有动态平衡阀的情况下，由于水压过高或过低的问题，管道系统容易产生噪音和振动。

动态平衡阀通过调节水流量，使得各个支路的水压保持稳定，避免了噪音和振动问题的产生，提供了一个安静和稳定的环境。

总之，动态平衡阀能够在多分支管道系统中实现水流的合理分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。

它的应用可以在建筑暖通、供水系统、制冷系统等领域中发挥重要作用，节约能源资源，改善环境质量，提高系统的可靠性和可控性。

动态平衡调节阀的工作原理嘿！说起动态平衡调节阀，这可真是个有趣且重要的设备呀！首先呢，咱们得搞清楚啥是动态平衡调节阀。

哎呀呀，简单来说，它就是能在复杂的系统中实现动态平衡调节的一种阀门。

那它到底是咋工作的呢？哇，这就得从它的内部结构说起啦。

动态平衡调节阀里面通常有一些精密的部件，比如阀芯、阀杆、弹簧等等。

这些部件相互配合，共同完成调节的任务呢。

当系统中的压力或者流量发生变化时，动态平衡调节阀就开始发挥作用啦！比如说，系统中的流量突然增大，哎呀呀，这时候调节阀就会自动做出反应。

阀芯会根据预设的参数和当前的工况进行移动，从而改变阀门的开度。

这个过程中，有一个关键的因素，就是反馈机制。

动态平衡调节阀会不断地接收系统中的各种信号，像是压力、流量、温度等等。

然后根据这些信号来调整自身的状态，以保持系统的平衡。

比如说在一个供热系统中，不同的房间可能需要不同的热量。

这时候动态平衡调节阀就能根据各个房间的需求，精确地分配热水的流量。

嘿，如果某个房间的温度已经达到了设定值，那对应的调节阀就会减小开度，减少热水的供应；反之，如果房间温度不够，调节阀就会增大开度，提供更多的热水。

再说说它在空调系统中的应用吧。

在大型的空调系统中，各个区域的冷负荷是不断变化的呀。

动态平衡调节阀能够根据冷负荷的变化，及时调整冷冻水的流量，从而保证每个区域都能有舒适的温度。

而且哦，动态平衡调节阀的精度非常高。

它能够在微小的变化中迅速做出准确的调节，这可太厉害了！这就使得整个系统能够始终保持在一个高效、稳定的运行状态。

还有啊，动态平衡调节阀的稳定性也很棒呢！无论是在长期的运行中，还是面对各种恶劣的工况，它都能可靠地工作。

总之呀，动态平衡调节阀的工作原理看似复杂，其实就是通过一系列的精密设计和智能控制，实现系统的动态平衡。

它在各种工业和民用领域都发挥着重要的作用，为我们的生活和生产带来了极大的便利呢！怎么样，您是不是对动态平衡调节阀的工作原理有了更清晰的了解呢？。

动态平衡阀作用对象动态平衡阀，顾名思义，是一种用于动态平衡控制的阀门。

它可以在流体系统中自动调节流量，以保持系统的动态平衡。

动态平衡阀的作用对象可以是液体、气体或其他流体。

动态平衡阀的工作原理是通过调节阀门的开度来控制流体的流量。

当流体进入系统时，动态平衡阀会根据系统的需要自动调节阀门的开度，以使流体在系统中保持平衡。

这样可以避免流体在系统中产生压力差，减少噪音和振动，提高系统的稳定性和效率。

动态平衡阀通常由阀体、阀芯、弹簧和控制装置等组成。

阀体是阀门的主体部分，用于控制流体的进出。

阀芯是阀门的关键部件，通过阀芯的上下运动来调节阀门的开度。

弹簧则用于提供阀芯的恢复力，使阀门能够快速响应并自动调节流量。

控制装置可以根据系统的需要来控制阀门的工作状态。

动态平衡阀在各种流体系统中都有广泛的应用。

在供暖系统中，动态平衡阀可以根据室内温度和需要来调节供水的流量，实现室内温度的稳定控制。

在空调系统中，动态平衡阀可以根据室内温度和湿度来调节冷却水的流量，保持室内环境的舒适度。

在工业生产中，动态平衡阀可以用于控制流体的流量和压力，保证生产过程的稳定性和安全性。

动态平衡阀的优点是操作简单、控制精度高、响应速度快。

它可以根据系统的需要自动调节阀门的开度，无需人工干预。

同时，动态平衡阀可以实现流体的动态平衡控制，避免了流体在系统中产生压力差，减少了系统的噪音和振动。

此外，动态平衡阀还可以根据系统的需要进行远程控制，实现智能化管理。

然而，动态平衡阀也存在一些局限性。

首先，动态平衡阀的使用需要根据具体的系统要求进行设计和选择，如果选择不当或安装不当，可能会导致系统的不稳定或无法正常工作。

其次，动态平衡阀的维护和保养也需要一定的技术和经验，否则可能会影响阀门的工作性能和寿命。

动态平衡阀是一种用于动态平衡控制的阀门，可以自动调节流体的流量，保持系统的平衡。

它在各种流体系统中有广泛的应用，可以提高系统的稳定性和效率。

然而，动态平衡阀的使用需要注意选择和安装，同时也需要定期维护和保养。

动态流量平衡阀动态平衡电动调节阀的区别电动调节阀等于套了电动执行器的调节阀。

动态流量平衡阀是一种依据压差或者流量自动调整的调节阀。

而动态平衡电动调节阀相当于在动态流量平衡阀上套了电动执行器。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

(z)静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。

动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

自力式自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

“静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

型号表/Model tableThis document is subject to change without notice 本文档如有变化，恕不另行通知型号 Model 规格 DN size流量 Flow Rate (m 3/h)压差 Differential Pressure (KPa)VPF015L02-C DN150.48 20-150VPF015L05-C 0.70 VPF015L08-C 1.08 VPF020L02-C DN200.70 20-150VPF020L03-C 0.80 VPF020L04-C 0.94 VPF020L05-C 1.08 VPF020H06-C 1.16 30-200VPF020H07-C 1.24 VPF020H08-C 1.33 VPF020H10-C 1.51 VPF025L04-C DN250.94 20-150VPF025L05-C 1.08 VPF025H06-C 1.16 30-200VPF025H08-C 1.33 VPF025H10-C1.51结构图/Dimensions型号规格DN SizeA (mm)B (mm)C (mm)D重量WeightDN1510010573R P 1/2760g DN2010010573R P 3/4690g DN2511010875R P 1800gFlow安装方向/Installation direction与执行器 (VA-7078- 3) 安装完成图(安装方法详见执行器安装说明书)Valve and actuator (VA-7078- 3) combination (See VA-707x actuator instructions for detail)安装说明. 安装前请仔细阅读产品说明书，核对产品型号。

. 水流方向必须按照阀体上指示得方向相同。

3. 在用于风盘或空气处理机组管路时，阀体须位于接水盘上方，以保证出现滴水时落入接水盘中。

动态流量平衡阀优点
--------------------------------------------------------------------------------
动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：
对业主及施工单位：
不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；
不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；
方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；
方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡；
减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；
降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；
提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。

对设计人员：
减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；
可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦。

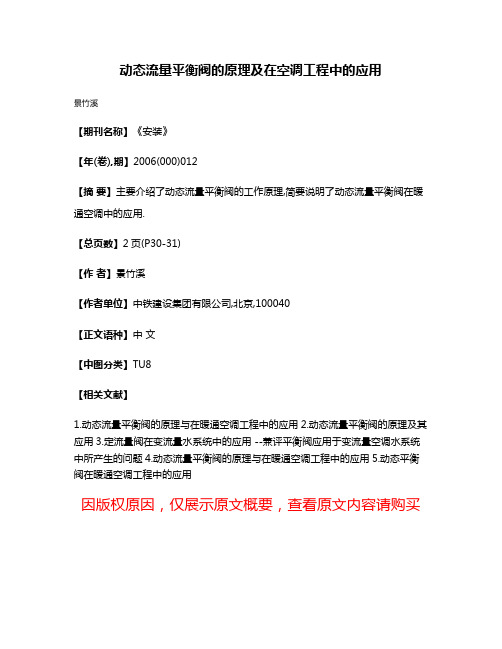

动态流量平衡阀的原理及在空调工程中的应用
景竹溪
【期刊名称】《安装》
【年(卷),期】2006(000)012
【摘要】主要介绍了动态流量平衡阀的工作原理,简要说明了动态流量平衡阀在暖通空调中的应用.
【总页数】2页(P30-31)
【作者】景竹溪
【作者单位】中铁建设集团有限公司,北京,100040
【正文语种】中文
【中图分类】TU8
