动态平衡阀简介动态平衡阀是一种控制液压系统中液体流量的装置。
其主要功能是通过改变流体的压力或阻力,使流量自动保持在设定值,从而保证系统的平稳运行。
在液压系统中起到重要作用,可以用于控制油泵排放流量、调节液压缸的速度,以及控制液压系统中的液位等。
动态平衡阀是根据流量和压力变化自动调节的,可以在系统中用于调整系统的流量,使系统以最佳的状态运行。
其主要结构包括主阀芯、连接杆和防抖弹簧等,其中主阀芯是阀体中核心部件,其操作过程直接影响到整个系统的稳定性和性能特征。
工作原理动态平衡阀的工作原理主要是通过反馈机制来控制流量。
当液压系统下游的流体流量减少时,阀芯会自动向上移动,通过调节阀口面积减小来增加液体流量。
反之,当下游流量增大时,阀芯会向下移动,调节阀口面积增大,从而减小流量。
同时,防抖弹簧的作用是使主阀芯在流量波动时始终保持稳定的位置。
当系统中的液位发生变化,主阀芯会根据反馈机制自动调节阀门的开度,进而控制流量的变化。
不论系统中的液位变化如何,动态平衡阀都能自动调整其阀口面积,使流量保持在稳定的水平。
应用场景动态平衡阀广泛应用于液压系统中,用于调节流量和压力。
其主要应用场景如下:1.油泵排放流量控制:在油泵排放液体的过程中,可以通过动态平衡阀对流量进行控制,达到稳定流量的目的。
2.液压缸速度调节:对液压系统中的液压缸进行速度调节,可以通过动态平衡阀进行流量控制来实现。
3.液压系统中的液位控制:动态平衡阀也可以用于液位的控制,通过改变流量和压力来控制液位变化。
总结动态平衡阀作为液压系统中的重要控制装置,能够实现对系统流量和压力的有效控制。
其工作原理是通过反馈机制自动调节阀门的开度,控制流量和压力的变化,从而使系统处于稳定的运行状态。
在液压系统中应用广泛,可以在控制油泵排放流量、调节液压缸速度、以及控制液位等方面发挥重要作用。
意大利卡莱菲流量平衡阀130型功能静态流量平衡阀运用于水力系统,它精确地平衡系统每个支路或者每个末端的流量。
循环系统的平衡是保证系统按设计工况正确运行的前提,只有在此前提下系统才能提供最大的热舒适度、最大限度地降低能耗。
螺纹连接型的平衡阀阀体内部采用文氏流量计,使流量调节更精确、流量检测更方便。
产品范围130型 文氏流量计型流量平衡阀,螺纹连接型 口径 :DN 15 (1/2"), DN 20 (3/4"), DN 25 (1"), DN 32 (1 1/4"), DN 40 (1 1/2"), DN 50 (2")130 型 流量平衡阀,法兰连接型 口径:DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300130型 文氏流量计型平衡阀配套保温壳保温壳的构造特征材质材质: PE-X 密封发泡厚度: 15 mm 密度: -内部:30 kg/m3 -外部:80 kg/m3导热系数(ISO2581): - 0℃:0.038 W/(m•K)- 40℃: 0.045 W/(m•K)湿阻因子(DIN52615): >1,300工作温度范围: 0~100℃防火等级(DIN4102): B2级尺寸图130060 130080 130100 130120 1301501315.5213245 ADN 65DN 80DN 100DN 125DN 150B290310350400480C225235245350380130200 130250 130300115160210 DN 200DN 250DN 300600730850480525535编号重量 (kg)系统平衡的优点经过流量平衡的系统其主要优点如下:1. 系统的末端在供暖、制冷及除湿状态下正常工作,不会造成能源浪费,舒适度得到保证。
动态平衡阀的用途是什么动态平衡阀(Dynamic Balancing Valve)是一种被广泛应用于水力系统的控制装置,用于实现水力系统的动态平衡控制。
其主要作用是自动调节流量,使系统各处分支管道得到合理的水流分配,确保系统各处水压稳定,提高系统的运行效率和舒适性。
动态平衡阀的主要用途包括以下几个方面:1. 水力系统动态平衡:在多分支管道系统中,水流的分配通常是不均匀的,容易导致某些管道水压过高,而其他管道水压过低。
动态平衡阀能够根据系统的实际需求,通过自动调节阀的开度,将水流分配到各个支路,确保各个管道的水压稳定在合理范围内,实现系统的动态平衡。
2. 节能与环保:动态平衡阀能够根据实际需求自动调节阀的开度,使水流得到合理的分配,减少流量浪费,降低能耗,提高系统的能效。
通过平衡管道,减少水流的过剩或不足,降低系统的压力损耗,减少水泵的运行功率,从而降低对环境的影响,实现节能与环保。
3. 提高系统运行效率:动态平衡阀能够根据需求自动调节阀的开度,使得水流得到合理的分配,避免了水流过剩或不足的情况。
合理的水流分配能够保证系统的各个部分都能够得到足够的水流供应,提高了系统的运行效率,减少了管道的阻力和压力损耗,降低了能源消耗,延长了设备的使用寿命。
4. 提高舒适性:动态平衡阀可确保不同分支管道的水压稳定在合理范围内,避免了某些分支管道水压过高或过低的情况。
通过合理的水流分配,可以提高供暖或供冷系统的舒适性,确保不同区域温度的均衡,并减少温度波动对人体带来的不适感。
5. 减少噪音与振动:在没有动态平衡阀的情况下,由于水压过高或过低的问题,管道系统容易产生噪音和振动。
动态平衡阀通过调节水流量,使得各个支路的水压保持稳定,避免了噪音和振动问题的产生,提供了一个安静和稳定的环境。
总之,动态平衡阀能够在多分支管道系统中实现水流的合理分配,确保系统各处水压稳定,提高系统的运行效率和舒适性。
它的应用可以在建筑暖通、供水系统、制冷系统等领域中发挥重要作用,节约能源资源,改善环境质量,提高系统的可靠性和可控性。

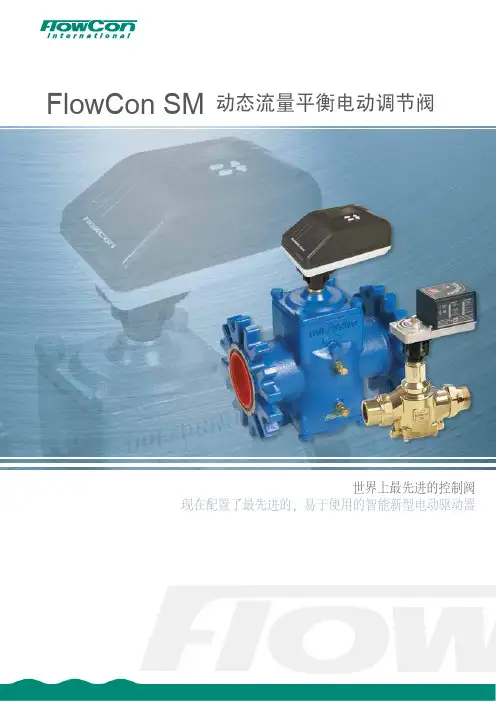

动态流量平衡电动调节阀世界上最先进的控制阀现在配置了最先进的,易于使用的智能新型电动驱动器FlowCon SMFlowCon SM动态流量平衡电动调节阀(动态温度控制平衡阀)FlowCon SM动态温度控制阀可用作盘管和AHU设备的自动温度控制阀,HVAC设备(例如散热器采暖系统)的双向调节阀、采暖系统中用来控制地板采暖管路或其他二级采暖管路的换热器控制阀,以及热水槽系统的控制阀。
它能够用来控制特定终端设备或盘管的液体流速。
FlowCon SM具有创新的自动调节功能,能够连续不断地使每个阀门取得自力平衡。
这样可确保为每个终端设备精确地提供所需的流速,不受水力系统中压力波动的影响。
另外,还可以调整每个FlowCon SM,精确地设置每条管路最大的流速限制。
水力系统经常遇到的问题是除了选择正确的控制阀以外,还要考虑到权度需要符合的条件。
除此之外,另一个经常遇到的问题是如何确定所需的管路特征来评估控制阀的权度。
流速调节不稳定或不准确,通常是由于控制阀尺寸过大或过小造成的。
这是由于选择使用传统的控制阀是不可能的,因为其系数无法最佳地符合既定的设计参数。
当不同负载的压降波动通过控制阀发生,往往导致该问题进一步夸大。
FlowCon SM阀门是一种动态的控制阀,意味着这种阀门能够自动地使阀门的内部控制口保持恒定压差。
因此,FlowCon SM中的压降波动不会对通过阀门的集流造成影响。
同时,也可调整FlowConSM的设置来限制最大的设计流量,这不仅能够避免防止控制阀尺寸过大的可能性,而且无需对选定阀门的权度进行广泛的计算和评估。
动态流量特性能够让RowCon SM保持恒定的权度和自力式平衡,因此无需在管路中使用另外的平衡阀。
P1V2V1P2P3P2P1P3由输入信号来控制的节流装置机械隔膜式自动调节型节流孔功能和优点- 与压力无关的流速控制。
- 绝对的阀权度。
- 便于使用的致动器触控面板,可选择流量、控制 (SM DN15-40的选配功能)。

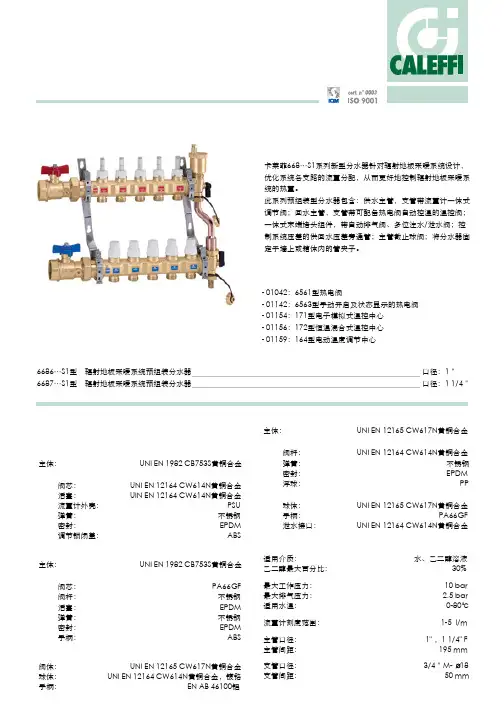

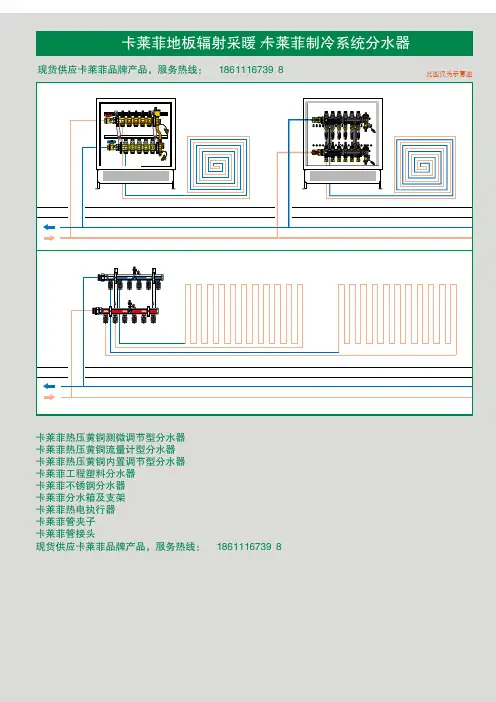

668…S1型 辐射地板采暖预组装分水器意大利卡莱菲功能卡莱菲668…S1系列新型分水器针对辐射地板采暖系统设计,优化系统各支路的流量分配,从而更好地控制辐射地板采暖系统的热量。
此系列预组装型分水器包含:供水主管,支管带流量计一体式调节阀;回水主管,支管带可配备热电阀自动控温的温控阀;一体式末端堵头组件,带自动排气阀、多位注水/泄水阀;控制系统压差的供回水压差旁通管;主管截止球阀;将分水器固定于墙上或箱体内的管夹子。
相关技术资料- 01042:6561型热电阀- 01142:6563型手动开启及状态显示的热电阀- 01154:171型电子模拟式温控中心- 01156:172型恒温混合式温控中心- 01159:164型电动温度调节中心产品范围6686…S1型 辐射地板采暖系统预组装分水器 口径:1"6687…S1型 辐射地板采暖系统预组装分水器 口径:1 1/4"技术特征材质供水主管主体: UNI EN 1982 CB753S黄铜合金 流量调节阀 阀芯: UNI EN 12164 CW614N黄铜合金 活塞: UIN EN 12164 CW614N黄铜合金 流量计外壳: PSU 弹簧: 不锈钢 密封: EPDM 调节锁闭盖: ABS 回水主管主体: UNI EN 1982 CB753S黄铜合金 温控阀 阀芯: PA66GF 阀杆: 不锈钢 活塞: EPDM 弹簧: 不锈钢 密封: EPDM 手柄: ABS截止球阀阀体: UNI EN 12165 CW617N黄铜合金球体: UNI EN 12164 CW614N黄铜合金,镀铬 手柄: EN AB 46100铝末端组件主体: UNI EN 12165 CW617N黄铜合金 自动排气阀 阀杆: UNI EN 12164 CW614N黄铜合金 弹簧: 不锈钢 密封: EPDM 浮球: PP 多位泄水阀 球体: UNI EN 12165 CW617N黄铜合金 手柄: PA66GF 泄水接口: UNI EN 12164 CW614N黄铜合金性能适用介质: 水、乙二醇溶液乙二醇最大百分比: 30% 最大工作压力: 10 bar最大排气压力: 2.5 bar适用水温: 0-80℃流量计刻度范围: 1-5 l/m主管口径: 1" ,1 1/4" F主管间距: 195 mm 支管口径: 3/4"M- 18支管间距: 50 mm(1" )(1 1/4")6686C 5S16687C 5S133807.26686D5S16687D5S144307.86686E5S16687E5S154808.36686F5S16687F5S165309.46686G 5S16687G 5S1758010.16686H5S16687H5S1863010.66686I5S16687I5S1970011.46686L5S16687L5S11075012.26686M5S16687M5S11180013.06686N 5S16687N 5S11285013.76686O 5S16687O 5S11390014.51234567尺寸图编 号编 号支路数L总长度(mm)重量(kg)部件名称供水主管,每个支管带流量计一体式调节阀。
动态流量平衡阀工作原理哎呀,今天我们来聊聊动态流量平衡阀,这个听上去很高大上的玩意儿。
其实它就像你家里的水龙头,调节水流的大小,让水流得更顺畅。
想象一下,洗菜的时候,你水龙头开的太小,水流得慢得像乌龟;开得太大,又飞溅得满脸都是。
动态流量平衡阀就负责保持水流的平衡,让你的水流就像清晨的阳光,柔和而舒适。
说到动态流量平衡阀,它的工作原理其实挺简单。
里面有个小东西,像个小士兵,负责监测管道里的流量。
你知道的,管道就像大街上的车辆,流量不均衡时,就会出现堵车现象。
这个阀门就像交通警察,随时调整,确保每条路上都能畅通无阻。
这样一来,无论是上游还是下游,水流都不会因为压力差而不均匀,大家都能享受到同样的水量。
还记得小时候,我们在小溪边玩水,水流总是那么自由。
但到了现在,家里的水管可不一样。
水管里有很多曲折的地方,像迷宫一样。
想想看,水流在这里面就像人挤地铁,难免要排队等候。
动态流量平衡阀就像个聪明的调度员,随时调整水流的速度,保证每个人都能喝上水,洗上菜,真的是个不可或缺的小帮手。
有些朋友可能会问,动态流量平衡阀是怎么调节的?嘿,其实它的原理有点像人体的血液循环。
我们的心脏根据身体的需求来调节血液的流动,而这个阀门也是根据系统内的压力变化来调整流量的。
如果某个地方流量大,压力就会下降,阀门就会自动打开,增加流量。
反之,流量小的时候,它又会关起来,简直就像个聪明的小精灵,时刻关注着管道的动态。
说到应用,这种阀门可不止在家里用哦。
它们在大型建筑、工厂和甚至是火力发电厂中都发挥着巨大的作用。
你想啊,在这么多地方,如果水流不均,后果可就严重了。
就像我们开车,突然发现油门踩到底,刹车失灵,嘿,那可真是要命的事情。
动态流量平衡阀恰恰就是为了避免这样的情况发生,让每一个用水点都能保持最佳状态。
现在的科技可真是越来越牛了。
有些动态流量平衡阀甚至可以远程监控,想象一下,你坐在沙发上,就能看到家里的水流状况,调节自如,简直就是科技的魔法!有时候我就在想,如果有一天,我们能用手机操控这些阀门,那日子可真是过得像电影里的场景一样,太酷了!这种阀门在节能方面的表现也不容小觑。
© Copyright 2018 Caleffi FunctionThe ThermoProtec™ boiler protection high-flow thermostatic mixing valve is used in hydronic heating systems with non-condensing boilers, including solid fuel, biomass, gas, LP or oil-fired. It can be installed with steel, cast iron and copper tube style boilers, automatically controlling the return water temperature, preventing condensation of the water vapor contained in the flue gas.The 280 series ThermoProtec™ valve mixes bypass flow from the boiler with return flow from the system, sending a fixed temperature flow to the boiler which protects against corrosion from condensation occurring when a minimum flue gas temperature is not otherwise maintained.Changeable thermostatic sensor cartridges modifies the valve temperature setting. The thermostatic sensor cartridge can easily be removed for maintenance or to change the valve set temperature, with out removing the valve body from the piping.These items are designed for use in closed hydronic systems. Do not use in plumbing applications. These items do not meet the low-lead plumbing standards of U.S. and CanadaProduct range280 series boiler protection valve. NPT male or sweat union, sizes 1”, 1-1/4”.Technical Characteristics· Materials: - Body: brass - Lower body plug: brass - Shutter: polysulfone - Spring: stainless steel - Seal: peroxide-cured EPDM - Union seals: non-asbestos fiber - Thermostatic sensor: wax· Suitable fluids: water, glycol solutions · Max. percentage of glycol: 50%· Max. working pressure: 150 psi (10 bar)· Working temperature range: 40–212°F (5–100°C)· Thermostatic element setpoint: 130°F (55°C) standard 115°F(45°C), 140°F(60°C), 160°F(70°C) optional cartridges (field replaceable)· Sensor cartridge accuracy: ±3.6°F (±2°C)· By-pass from boiler complete closing temperature: Tset + 18°F (+ 10°C)· Cv: size 1”...10 Cv size 1 1/4”.. 14 Cv· Connections: - NPT male union: 1” and 1 1/4”mixing valve280 SeriesInstallation, commissioning and servicing instructionsmanual, it may not operate correctly and may endanger the user.Operation/UseThe thermostatic sensor, completely immersed in the medium, controls the movement of a shutter that regulates the bypass flow from the boiler and toward the system. At boiler startup, the boiler protection thermostatic mixing valve recirculates the bypass flow from the boiler to bring the boiler up to temperature as quickly as possible. When the bypass flow from the boiler temperature exceeds the temperature setting of the boiler protection mixing valve, the valve’s return from the system port starts opening to produce the mixed water temperature: in this phase the system loading begins.When the mixed flow to the boiler temperature is greater than the set point of the boiler protection mixing valve by approximately 18°F (10°C), the bypass flow from the boiler port closes and water returns to the boiler at the same temperature as the return flow from the system .SAFETY INSTRUCTIONThis safety alert symbol will be used in this manual to draw attention to safety related instructions. known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to .1a b c dInstallationAssembly and disassembly should always be conducted when the system is cold and not under pressure.Accessibility: it is essential to provide unobstructed access to the valve for maintenance of the valve or fittings.1) The valve can be installed on both sides of the boiler, left- or right side, in any position, vertical or horizontal.2) Installation is recommended on the return to the boiler in mixing mode (boiler protection).Connections as follows:- Hot water from boiler: inlet in the port marked with thered dot (2) (see label).- Cool system water return: inlet in the port marked with theblue dot (1) (see label).- Mixed water outlet, returning to the boiler, in the portmarked with the flame symbol on the valve body 3) Installation is allowed alternatively in diverting mode on the hot water pipe from the boiler. Connections as follows:- Hot flow water from boiler: inlet in the port marked with the flame symbol on the valve body. - Outlet of the water towards the system flow : in the port marked with the blue dot (1) (see label). - Water by-pass outlet: in the port marked with the red dot (2) (see label).NOTE: The valve is supplied as standard for installation in mixing valve mode, with the “Mixing valve” labels already applied to the body. For installation in diverting mode, apply the “Diverting valve” labels supplied in the packaging. Diverting 32121Boiler protection (mixing)22121Maintenance/Setting changeThe thermostatic element cartridge with thermostatic sensor can be easily removed for maintenance or set point change, without removing the valve body from the pipe if not installed vertically (1c) or horizontally on its side (1d), as follows:- isolate the ThermoProtec boiler protection thermostatic mixing valve from the system- if the valve is installed on a vertical pipe (1c) or laying on a horizontal pipe (1d), remove the valve from the pipe- unscrew the lower body plug- take out the cartridge consisting of the spring, inner valve and thermostatic element sensor- perform maintenance or replace the thermostatic element cartridge with the desired replacement cartridge, fitting it in the same position- re-assemble the cartridge consisting of the factory-assembled spring, inner valve and thermostatic sensor inside the valve body- screw the lower body back onto the valve body- if the valve is installed on a vertical pipe (1c) or laying on a horizontal pipe (1d), re-install the valve onto the pipe- if the thermostatic element cartridge is replaced with a cartridge featuring a different set point, apply the label indicating the new set point to the lower body plug (this label is supplied in the spare part packaging).。
动态流量平衡阀动态平衡电动调节阀的区别电动调节阀等于套了电动执行器的调节阀。
动态流量平衡阀是一种依据压差或者流量自动调整的调节阀。
而动态平衡电动调节阀相当于在动态流量平衡阀上套了电动执行器。
平衡阀是在水力工况下,起到动态、静态平衡调节的阀门。
如:静态平衡阀,动态平衡阀。
(z)静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
动态平衡阀分为动态流量平衡阀,动态压差平衡阀,自力式自身压差控制阀等。
动态流量平衡阀亦称:自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等,它是跟据系统工况(压差)变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值,即当阀门前后的压差增大时,通过阀门的自动关小的动作能够保持流量不增大,反之,当压差减小时,阀门自动开大,流量仍照保持恒定,但是,当压差小于或大于阀门的正常工作范围时,它毕竟不能提供额外的压头,此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀,亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等,它是用压差作用来调节阀门的开度,利用阀芯的压降变化来弥补管路阻力的变化,从而使在工况变化时能保持压差基本不变,它的原理是在一定的流量范围内,可以有效地控制被控系统的压差恒定,即当系统的压差增大时,通过阀门的自动关小动作,它能保证被控系统压差增大反之,当压差减小时,阀门自动开大,压差仍保持恒定。
自力式自身压差控制阀,在控制范围内自动阀塞为关闭状态,阀门两端压差超过预设定值,阀塞自动打开并在感压膜作用下自动调节开度,保持阀门两端压差相对恒定。
“静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等,它是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
管道系统的压力损失和流量平衡意大利卡莱菲公司北京办事处舒雪松一、平衡流量指系统的压头(扬程)改变后随之改变的新流量.它可以通过以下公式计算:G1 = G ×(H1/H)0。
525公式(1)其中:G1=系统平衡后流量(新流量)H1=系统新的压头G=系统原流量H=系统原压头注:G1,G,H1,H的单位应该一致。
比如G用m3/h为单位,则G1也应该是m3/h.以上公式根据流体动力学的理论衍变出来,它假设在水循环系统中,压力损失的总和与流量的指数为1。
9的关系,即Z=ΔP X G 1。
9, Z就是系统流量曲线的特征系数。
这个公式适合于我们在上一个章节里讲到的高、中、低粗糙度管道。
新流量与原流量的关系通过倍率F表述:F = G1 / G公式(2)这个倍率用于确定系统经过平衡后每个支路、末端的新流量。
范例(1)一个传统双管系统的平衡流量计算方式回路A回路B汇合点N 图1如图1所示:循环回路A有四个末端,其特征为:HA=980mm水柱(扬程)GA=550 l/h(流量)G1=160 l/h , G2=140 l/h,G3=140 l/h, G4=110 l/h循环回路B有3个末端,其特征为:HB=700mm水柱(扬程)GB=360 l/h (流量)G5=140 l/h ,G6=120 l/h,G7=100 l/h现在,如果A、B回路汇合到一起,其流量及压损特征都会产生变化。
以下我们将用3种方式进行计算。
在AB汇合后,其汇合点的压差一致。
这个压差值可以选择其中一个回路的压差值或者重新设定一个压差值。
A,按压差值大的回路A为标准计算:即Hn=HA=980mm水柱,因此只需要平衡回路B的流量。
通过公式(1)计算B回路的新流量,得出:GBn=GB×(Hn/HB)0.525=360×(980/700) 0。
525 = 429.5 l/h通过公式(2)得到倍率F=429.5/360=1.193因此,B回路每个末端新的流量就变为:G5=140×F=167 l/h,G6=120×F =143 l/h,G7=100×F=119 l/hB,按压差值小的回路B为标准计算:即Hn=HB=700mm水柱,因此只需要平衡回路A的流量,通过公式(1)计算A回路新流量,得出:GAn=GA×(Hn/HA) 0.525=550×(700/980)0。
动态流量平衡阀的优点
摘自:河北同力自控阀门技术部
动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化,保证不会超过原先设定的水流量并吸收过量的压差,从而实现整个水系统压力和流量的自动平衡。
对施工单位而言:节约项目成本,提高经济效益,不需要进行系统调试:可以为工程项目节约大量的时间,缩短施工周期,使工程提前竣工,节约施工成本,提高效益;不需要安装同程管理:可以为工程项目增加使用的面积和空间、节约安装及材料费用。
对业主而言:方便使用、方便更改、减小能耗。
·方便使用:工程施工较为灵活,工程安装分期完工或设备分期使用都不会影响水系统平衡;·方便更改:当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡;·减少耗电量:由于整个水系统得到平衡,保证制冷机组(锅炉、换热器)及水泵以最佳的工作状态运行,具有明显的节能效果;
·降低磨损和减少浪费:由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;
·提高安全性:由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。
对设计人员而言:减小的工作量,更灵活
·减轻了工作量:无需对整个管道进行繁琐的阻力计算,加快设计速度;
·可以大胆使用异程式系统:节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;
·可以避免因水系统不平衡带来的其他许多麻烦。
