控制回路端子功能说明手持操作器功能手持操作器的外观如下图5.4所示，在表5.5中对操作键的功能进行了详细的说明。
图5.4 手持操作器的外观图表5.5 操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入1.选择功能时进入2.查看数据时进入编辑状态3.输入数据时保存 5.2.4 LCD 手持操作器显示界面介绍 5.2.4.1 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表5.6 显示界面的种类和主要容界面名称 主要容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。
版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。
第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。
登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。
电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。

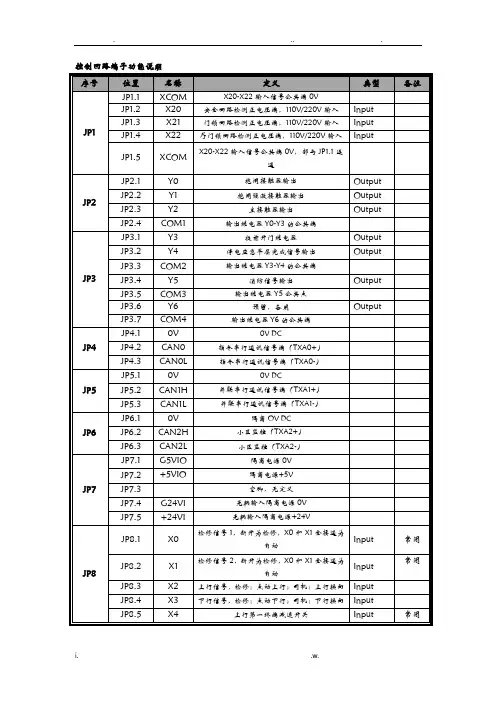

控制回路端子功能说明手持操作器功能手持操作器的外观如下图所示，在表中对操作键的功能进行了详细的说明。
图手持操作器的外观图表操作键的功能按键功能快捷键１.非状态显示页面时回到电梯状态显示主界面２.状态显示页面时进入故障查询页面1.故障查询页面时回到电梯状态显示页面2.电梯状态显示页面时进入3.输入输出状态查看页面时进入呼梯页面1.进入速度曲线页面方向键1.选择功能时上移一个项目2.输入数据时当前位数字增加13.选择位参数时上移16个项目4.位设置时改变“ON”, “OFF”状态1.选择功能时下移一个项目2.输入数据时当前位数字减少13.选择位参数时下移16个项目4.位设置时改变“ON”, “OFF”状态1.设置参数时上移10个项目2.输入数据时左移光标3.位设置时左移一个项目1.选择功能时下移10个项目2.输入数据时右移光标3.位设置时右移一个项目 功能键1.返回上一级菜单2.输入数据时取消输入 1.选择功能时进入 2.查看数据时进入编辑状态3.输入数据时保存LCD 手持操作器显示界面介绍 显示界面种类下表表示了手持操作器能够出现的几种主要显示界面表 显示界面的种类和主要内容界面名称 主要内容模式选择界面模式选择按ESC 手动进入按ENTER 自动进入上电并连接成功后的第一个状态，选择操作器的模式，一体机请选择按ENTER 自动进入。
版本界面版 本NSPE0230.03上电并连接成功后按ENTER 进入的界面，显示程序版本号。
第三行为电梯驱动程序软件版本号，第四行为电梯控制程序软件版本号。
登录界面密码登录本界面下，输入密码登录成功可以进入查看电梯运行状态 注：如密码输入不对，只能进入主监视界面、监视状态界面和重新登录界面。
电梯状态显示自动 单梯 门锁闭合1 楼 0.00m/s === 00000018 ===登陆后非故障查询页面状态下按F1可回到本状态，显示的内容有： 电梯正处于自动、检修、司机、消防等状态 电梯处于单梯还是群控状态 电梯的楼层位置 电梯的运行方向电梯的运行速度 电梯的运行状态注：如无特殊说明，以下的操作都默认以本状态为初始状态功能选择功能选择 参数分类监视状态本界面下可以选择以下功能：监视状态、参数分类、调试操作、复位命令、增值功能、重新登陆、修改密码等功能，在部分功能下还有二级功能选择菜单，每一个菜单的功能描述请参见第一节。
AS380控制器二代一体机调试步骤控制器二代一体机调试步骤（针对同步电机）（针对同步电机）慢车调试：慢车调试：F06（电梯额定速度）=？m/sF12（检修速度）=0.25m/sF36（报闸开关检测模式）=0（无效）（无效）F62（防打滑运行限制时间）=32mF201（变频器驱动模式）=3（有速度传感器矢量控制）（有速度传感器矢量控制）F202（电机类型）=0/1（0为异步；1为同步）为同步）F203（电机额定功率）=根据电机铭牌标示设定根据电机铭牌标示设定F204（电机额定电流）=根据电机铭牌标示设定根据电机铭牌标示设定F205（电机额定频率）=根据电机铭牌标示设定根据电机铭牌标示设定F206（电机额定转速）=根据电机铭牌标示设定根据电机铭牌标示设定 F207（电机额定电压）=根据电机铭牌标示设定根据电机铭牌标示设定F208（电机极数）=根据电机铭牌标示设定（或电机的额定频率×120÷电机额定转速）÷电机额定转速） F209（电机额定转差频率）=同步设0；秦川主机设2.4F210（编码器类型）=同步设0；异步设1F211（编码器脉冲数）=同步设2048；异步设1024先短接安全回路、门锁、检修、上下限位，对于同步电机无需电机参数自学习，以上参数设定完后直接按检修运行按钮不要松开，此时变频器会自动捕获编码器信息，大概需要2～3秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。
秒就可完成电机自学习（在此时电机会有吱吱声）后直接运行。
快车调试：快车调试：F00（加速斜率）=0.550m/sF01（减速斜率）=0.550m/s F02（启动初S 弯角时间）=1.300SF03（加速末S 弯角时间）=1.100SF04（减速初S 弯角时间）=1.100SF05（减速末S 弯角时间）=1.300SF09（锁梯基站）=1（根据实际楼层设定）（根据实际楼层设定） F10（楼层偏置）=0（并联梯时根据实际偏差楼层设置）（并联梯时根据实际偏差楼层设置）F11（总楼层数）=？（井道内安装的隔磁板数设定）？（井道内安装的隔磁板数设定）F182（减速开关级数）=1/2（★注：以实际安装减速开关数来设定）（★注：以实际安装减速开关数来设定）F212（零速PID 调节器的P0增益）=200F213（零速PID 调节器的I0）积分=80F214（零速PID 调节器的D0微分）=0.50（可设0关闭）关闭）F215（低速PID 调节器的P1增益）=70F216（低速PID 调节器的I 1）积分=30F217（低速PID 调节器的D1微分）=0.50（可设0关闭）关闭）F218（中速PID 调节器的P2增益）=120F219（中速PID 调节器的I 2）积分=15 F220（中速PID 调节器的D2微分）=0.20（可设0关闭）关闭）F221（高速PID 调节器的P3增益）=140F222（高速PID调节器的I 3）积分=5.0F223（高速PID调节器的D3微分）=0.10（可设0关闭）关闭）F224（低速点切换频率）=1F225（高速点切换频率）=50F226（零伺服时间）=0.5～0.8F229（转矩补偿方向）=0/1（可更改主机上下运行方向）（可更改主机上下运行方向）F233（编码器反馈方向）=1（正方向）（正方向）F234（电机相序）=1（正方向）（正方向）F236（载波频率）=8F238（调节器模式）=1（1.5m/s以上可根据实际设2或3）F243（编码器零点位置校正）=0/2（0为正常模式；2为编码器零点位置校正，当电梯低速运行时主机有呜呜声时，设F243=2、检修速度设0.05m/s，按检修上下行低速运行30秒以，此时编码器零点位置校正完成）上后一体机会自动停止，F243会自动变成0，此时编码器零点位置校正完成）F255（ABZ编码器断线保护阀值）=20/100 （★注：速度1m/s以下的电梯设20；速度超过1m/s电梯，在开始检修运行时报82号编码器故障，设100后可恢复正常）后可恢复正常）。
