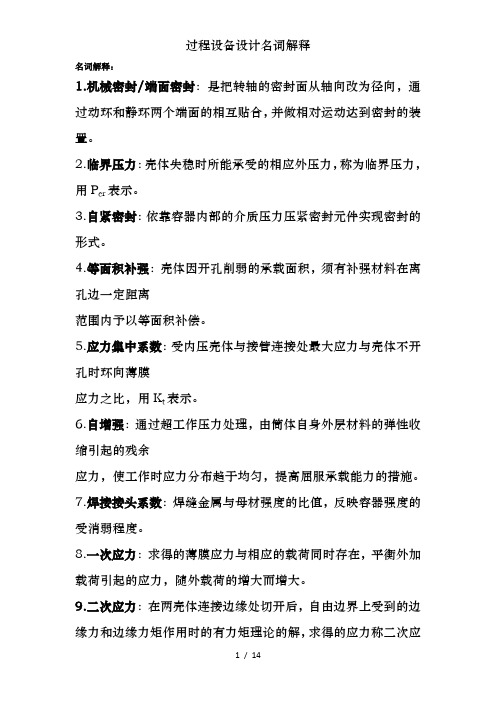

机械密封术语

名词解释：1.机械密封/端面密封：是把转轴的密封面从轴向改为径向，通过动环和静环两个端面的相互贴合，并做相对运动达到密封的装置。

2.临界压力：壳体失稳时所能承受的相应外压力，称为临界压力，用P cr表示。

3.自紧密封：依靠容器内部的介质压力压紧密封元件实现密封的形式。

4.等面积补强：壳体因开孔削弱的承载面积，须有补强材料在离孔边一定距离范围内予以等面积补偿。

5.应力集中系数：受内压壳体与接管连接处最大应力与壳体不开孔时环向薄膜应力之比，用K t表示。

6.自增强：通过超工作压力处理，由筒体自身外层材料的弹性收缩引起的残余应力，使工作时应力分布趋于均匀，提高屈服承载能力的措施。

7.焊接接头系数：焊缝金属与母材强度的比值，反映容器强度的受消弱程度。

8.一次应力：求得的薄膜应力与相应的载荷同时存在，平衡外加载荷引起的应力，随外载荷的增大而增大。

9.二次应力：在两壳体连接边缘处切开后，自由边界上受到的边缘力和边缘力矩作用时的有力矩理论的解，求得的应力称二次应力。

10.预紧密封比压：预紧时，迫使垫片变形与压紧面密合，以形成初始密封条件，单位面积上所需的最小压紧力。

称为预紧密封比压。

11.第一曲率半径：回转壳体经线上某一点的曲率半径，称为第一曲率半径。

第二曲率半径：壳体中面上所考察的任意一点到该点法线与回转轴交点之间的长度。

12.分析设计：对容器在不同部位、由不同载荷引起的、对容器失效形式有不同影响的应力加以不同的限制的设计方法，称做分析设计方法。

13.设计压力：是指设定的容器顶部的最高压力与相应的设计温度一起作为设计载荷条件，其值不得低于工作压力。

14.工作压力：指容器在正常工作过程中顶部可能产生的最高压力。

15.计算压力：是指在相应设计温度下，用以确定元件最危险截面厚度的压力，其中包括液柱静压力。

16.临界转速：当搅拌轴的转速达到轴自振频率时会发生强烈震动，并出现很大弯曲。

17.无力矩理论：当薄壳的抗弯刚度非常小，或者中面的曲率、扭转改变非常小时，弯曲内力很小。

机械密封基础知识1.机械密封1.1 机械密封的定义机械密封是指由至少一对垂直于旋转轴线的端面，在流体压力和补偿机构弹力（或磁力）的作用下，辅助密封的配合下，保持贴合，并相对滑动而构成的防止流体泄漏的装置。

1.2 机械密封的组成（1）主要部件，包括动环和静环;（2）辅助密封件，主要是指密封圈;（3）弹力补偿机构，主要包括弹簧和推环;（4）传动件，弹箕座以及键或者是各种各样的螺钉。

1.3 机械密封的分类按照弹簧元件是旋转还是静止，可分为旋转型和静止型两;按照密封介质泄漏方向划分，可分为内流式和外流式两类;按照介质于端面所引起卸载情况，可划分为平衡式和非平衡式两类;按照静环位置划分，可分为内装式和外装式;按照密封腔内温度划分，可分为高温密封、中温密封、普温密封和低温密封四类;按照密封腔内压力，可分为超高压机械密封、高压机械密封、中压机械密封和低压机械密封;按照弹簧个数划分，可分为单弹簧式和多弹簧式;按照非接触式机械密封结构，可划分为流体静压式、流体动压式和干气密封式;按照弹性元件划分可分为弹簧压缩式和波纹管式。

2.机械密封基本元件及作用（1）动、静环保持紧密贴合组成密封面防止介质泄漏。

要求动、静环具有良好的耐磨性动环可以轴向移动，自动补偿密封面磨损，使之与静环良好地贴合，静环有浮动性，起缓冲作用。

（2）弹性元件（弹簧、波纹板、蛇形套等）主要起补偿、预紧及缓冲作用，也是对密封端面产生合理比压的因素.要求始终保持弹性来克服辅助密封和传动件的摩擦，启动环补偿作用。

材料要求耐腐蚀。

（3）辅助密封（0形环、V形环、楔形环及其他异形密封环）主要起到静环和动环的密封作用，同时也起到浮动性和缓冲的作用。

要求静环的辅助密封元件保证静环与压盖之间的密封性，使静环有一定的浮动性;动环的辅助密封元件保证动环与轴或轴套之间的密封.材料要求耐热、耐寒方面与介质接近。

（4）传动件传动件包括传动销、传动环、传动座、传动套、传动键、传动突耳或牙嵌式联接器，其作用是将轴的转矩传给动环。

机械密封知识一、机械密封概述机械密封（端面密封）是一种用来解决旋转轴与机体之间密封的装置。

它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力（或磁力）的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械，也用于齿轮箱、船舶尾轴等密封。

因此，机械密封是一种通用的轴封装置。

机械密封结构多种多样，最常用的机械密封结构是端面密封。

端面密封的静环、动环组成一对摩擦副，摩擦副的作用是防止介质泄漏。

它要求静环、动环，具有良好的耐磨性，动环可以在轴向灵活的移动，自动补偿密封面磨损，使之与静环良好的贴合；静环具有浮动性，起缓冲作用。

为此，密封面要求有良好的加工质量，保证密封副有良好的贴合性能。

构成机械密封的基本元件有静环、动环、压盖、推环、弹簧、定位环、轴套、动环密封圈、静环密封圈轴套密封圈等。

弹性元件（弹簧、波纹管）它主要起预紧、补偿和缓冲的作用，要求始终保持足够的弹性来克服辅助密封和传动件的摩擦和动环等的惯性，保证端面密封副良好的贴合和动环的追随性，材料要求耐腐蚀、耐疲劳。

辅助密封（0形圈、V形圈、U形圈、楔形圈和异形圈等）它主要起静环和动环的密封作用，同时也起到浮动和缓冲作用。

要求静环的密封元件能保证静环与压盖之间的密封性，静环有一定的浮动性，动环的密封元件能保证动环与轴或轴套之间的密封性和动环的浮动性。

材料要求耐热等。

1、基本结构1）端面密封摩擦副2）缓冲补赏和压紧机构3）辅助密封（二级密封挠性元件）4）传动机构2、基本密封点1）端面主密封点2）静环与端盖辅助密封点3）动环与轴（轴套）辅助密封点4）端盖与泵体连接密封点二、机械密封的优缺点1、优点（1）结构可靠，泄漏量可以限制到很少，只要主密封面的表面粗糙度和平直度能保证达到要求，只要材料耐磨性好，机械密封可以达到很少泄漏量，甚至肉眼看不见泄漏。

（2）寿命长。

在机械密封中，主要磨损部分是密封摩擦副端面，因为密封端面的磨损量在正常工作条件下不大，一般可以连续使用1～2年，特殊场合下也有用到5～10年。

密封术语shaft lead一、什么是shaft lead？在机械密封领域中，shaft lead是一个常见的术语。

它通常指的是轴端密封处的导向装置，用于确保密封元件在轴向方向上的准确位置和运动。

shaft lead在确保轴向位置的还能够承受一定的径向载荷，具有重要的机械密封功能。

二、shaft lead的作用1. 确保密封元件的轴向位置shaft lead作为轴端密封装置的一部分，其主要作用是确保密封元件在轴向方向上的准确位置。

在机械设备运转时，轴端需要承受来自旋转部件的径向和轴向力，shaft lead就承担了对密封元件在轴向方向上的定位和固定作用，以确保密封密封件正常工作。

2. 承受一定的径向载荷除了确保轴向位置外，shaft lead还需要具有承受一定径向载荷的能力。

在机械密封中，由于机械设备的旋转运动，轴端通常会承受一定的径向载荷，shaft lead需要具有足够的材料和结构强度，以保证密封元件的稳定性和密封性能。

三、shaft lead的类型1. 固定式shaft lead固定式shaft lead是一种常见的类型，它通常由导向杆、导向套和固定座等组成，采用螺钉或焊接等方式固定在轴端部位。

固定式shaft lead具有结构简单、安装方便的特点，适用于一些对轴向定位要求不高，但对密封性能和稳定性要求较高的场合。

2. 浮动式shaft lead浮动式shaft lead是另一种常见的类型，它与轴端部位保持一定的间隙，可以在轴向方向上自由移动。

浮动式shaft lead通常由导向杆、导向套和浮动座等组成，采用滑动轴承或滚动轴承等结构设计。

浮动式shaft lead具有轴向定位灵活、对轴向振动和变形适应性强的特点，适用于一些对轴向运动要求较高，但对密封性能和稳定性要求不太严格的场合。

3. 自动调心式shaft lead自动调心式shaft lead是一种结合了固定式和浮动式特点的类型，它既具有固定式shaft lead的稳定性和密封性能，又具有浮动式shaft lead的自适应性和灵活性。

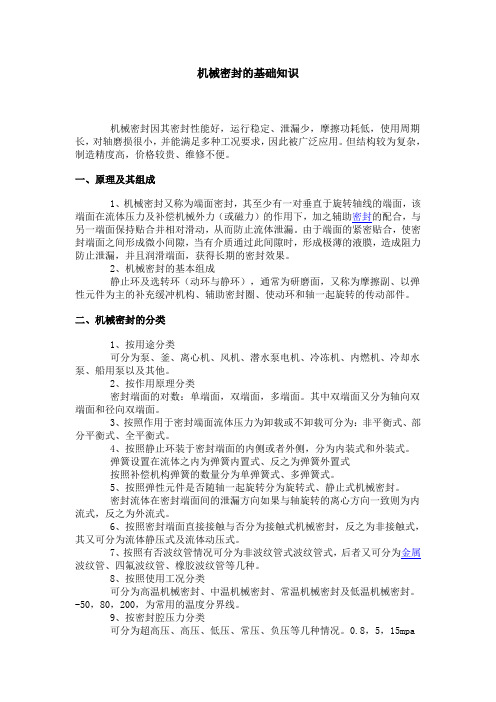

机械密封的基础知识机械密封因其密封性能好，运行稳定、泄漏少，摩擦功耗低，使用周期长，对轴磨损很小，并能满足多种工况要求，因此被广泛应用。

但结构较为复杂，制造精度高，价格较贵、维修不便。

一、原理及其组成1、机械密封又称为端面密封，其至少有一对垂直于旋转轴线的端面，该端面在流体压力及补偿机械外力（或磁力）的作用下，加之辅助密封的配合，与另一端面保持贴合并相对滑动，从而防止流体泄漏。

由于端面的紧密贴合，使密封端面之间形成微小间隙，当有介质通过此间隙时，形成极薄的液膜，造成阻力防止泄漏，并且润滑端面，获得长期的密封效果。

2、机械密封的基本组成静止环及选转环（动环与静环），通常为研磨面，又称为摩擦副、以弹性元件为主的补充缓冲机构、辅助密封圈、使动环和轴一起旋转的传动部件。

二、机械密封的分类1、按用途分类可分为泵、釜、离心机、风机、潜水泵电机、冷冻机、内燃机、冷却水泵、船用泵以及其他。

2、按作用原理分类密封端面的对数：单端面，双端面，多端面。

其中双端面又分为轴向双端面和径向双端面。

3、按照作用于密封端面流体压力为卸载或不卸载可分为：非平衡式、部分平衡式、全平衡式。

4、按照静止环装于密封端面的内侧或者外侧，分为内装式和外装式。

弹簧设置在流体之内为弹簧内置式、反之为弹簧外置式按照补偿机构弹簧的数量分为单弹簧式、多弹簧式。

5、按照弹性元件是否随轴一起旋转分为旋转式、静止式机械密封。

密封流体在密封端面间的泄漏方向如果与轴旋转的离心方向一致则为内流式，反之为外流式。

6、按照密封端面直接接触与否分为接触式机械密封，反之为非接触式，其又可分为流体静压式及流体动压式。

7、按照有否波纹管情况可分为非波纹管式波纹管式，后者又可分为金属波纹管、四氟波纹管、橡胶波纹管等几种。

8、按照使用工况分类可分为高温机械密封、中温机械密封、常温机械密封及低温机械密封。

-50，80，200，为常用的温度分界线。

9、按密封腔压力分类可分为超高压、高压、低压、常压、负压等几种情况。

机械密封科技名词定义中文名称：机械密封英文名称：mechanical seal定义：由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下，保持贴合并相对滑动而构成的防止流体泄漏的装置。

所属学科：机械工程（一级学科）；机械零件（二级学科）；机械密封（三级学科）本内容由全国科学技术名词审定委员会审定公布百科名片机械密封引机械密封(mechanical seal)是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

弹力加载机构与辅助密封是金属性纹管的机械密封我们称为金属波纹管密封。

在轻型密封中，还有使用橡胶波纹管作辅助密封的，橡胶波纹管弹力有限，一般需要辅以弹簧来满足加载弹力。

“机械密封”通常被人们简称为“机封”。

目录机械密封的组成（重点是以下四类部件）什么是机械密封对机械密封的密封环有哪些要求机封工作应注意问题机封正常运行和维护问题机封的精致产品类型机械密封与软填料密封比较，有如下优点：机械密封行业常用英语汇总机械密封的组成（重点是以下四类部件）什么是机械密封对机械密封的密封环有哪些要求机封工作应注意问题机封正常运行和维护问题机封的精致产品类型机械密封与软填料密封比较，有如下优点：机械密封行业常用英语汇总•适用范围•特点展开编辑本段机械密封的组成（重点是以下四类部件）主要部件动环和静环。

辅助密封件密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O 圈等）。

弹力补偿机构弹簧、推环。

传动件弹簧座及键或各种螺钉。

集装式机械密封编辑本段什么是机械密封机械密封是一种旋转机械的油封装置。

比如离心泵、离心机、反应釜和压缩机等设备。

由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄露，如果设备内压力低于大气压，则空气向设备内泄露，因此必须有一个阻止泄露的轴封装置。

一.机械密封根本知识：1.机械密封的根本概念：机械密封是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力〔或磁力〕的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

补偿环的辅助密封为金属波纹管的称为波纹管机械密封。

2.机械密封的组成：主要有以下四类部件。

a.主要密封件：动环和静环。

b.辅助密封件：密封圈。

c.压紧件：弹簧、推环。

d.传动件：弹箕座及键或固定螺钉二. 机封工作应注意问题：1.安装时考前须知a.要十分注意防止安装中所产生的安装偏差，〔1〕上紧压盖应在联轴器找正后进展，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。

〔2〕检查压盖与轴或轴套外径的配合间隙〔即同心度〕，四周要均匀，用塞尺检查各点允差不大于0.01毫米。

b.弹簧压缩量要按规定进展，不允许有过大或过小现象，要求误差2.00毫米。

过大会增加端面比压，另速端面磨损。

过小会造成比压缺乏而不能起到密封作用。

c.动环安装后髯保证能在轴上灵活移动，将动环压向弹簧后应能自动弹回来。

2.拆卸时考前须知a.在拆卸机械密封时要仔细，严禁动用手锤和扁铲，以免损坏密封元件。

可做一对钢丝勾子，在对自负盈亏方向伸入传动座缺口处，将密封装置拉出。

如果结垢拆卸不下时，应清洗干净后再进展拆卸。

b.如果在泵两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。

c.对运行过的机械密封，凡有压盖松动使密封发生移动的情况，那么动静环零件必须更换，不应重新上紧继续使用。

因为在之样楹动后，摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。

三. 机封正常运行和维护问题：1. 启动前的准备工作及考前须知a.全面检查机械密封，以及附属装置和管线安装是否齐全，是否符合技术要求。

b.机械密封启动前进展静压试验，检查机械密封是否有泄漏现象。

假设泄漏较多，应查清原因设法消除。

如仍无效，那么应拆卸检查并重新安装。

一文读懂机械密封件类术语及分类机械密封件类术语说明（意义）及分类？今天由通机小编跟大家一起讨论一下机械密封件的术语相关的话题，主要简单地讲一下关于机械密封件的术语正确的英语翻译以及术语的意义，让大家更进一步好好弄懂机械密封件术语。

1．机械密封件（端面密封件）密封术语英文：Mehanical seal（face seal）密封术语说明：由至少一对垂直旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用之下以及辅助密封件的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置，称之为机械密封件或端面密封件了。

2．液体动压式机械密封件密封术语英文：hydrodynamic mechanical seal密封术语说明：密封端面设计成特殊的几何形状，利用相对旋转自行产生流体动压效应的机械密封件。

3．切向作用流体动压式机械密封件密封术语英文：tangential acting hydrodynamic mechanical seal密封术语说明：能在切向形成流体动压分布的流体动压式机械密封件。

4．径向作用流体动压式机械密封件（主动作用流体动压式机械密封件）密封术语英文：radial acting hydrodynamic mechanical seal （positive acting hydrodynamic mechanical seal）密封术语说明：能在径向形成其有抵抗泄漏作用的流体动压力分布的流体动压式机械密封件。

5．流体静压式机械密封件密封术语英文：hydrostatic mechanical seal密封术语说明：密封端面设计成特殊的几何形状，利用外部引入的压力流体或被密封介质本身通过密封界面的压力降产生流体静压效应的机械密封件。

6．外加压液体静压式机械密封件密封术语英文：outside pressurized hydrostatic mechanical seal密封术语说明：从外部引入加压流体的流体静压式机械密封件。

机械密封机械密封（机封）的基本概念：机械密封(mechanical seal)是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

弹力加载机构与辅助密封是金属性纹管的机械密封我们称为金属波纹管密封。

在轻型密封中，还有使用橡胶波纹管作辅助密封的，橡胶波纹管弹力有限，一般需要辅以弹簧来满足加载弹力。

机械密封的组成：主要有以下四类部件。

a.主要部件：动环和静环。

b.辅助密封件：密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O圈等）。

c.弹力补偿机构：弹簧、推环。

d.传动件：弹箕座及键或各种螺钉。

集装式机械密封机封工作应注意问题：1.安装时注意事项a.要十分注意避免安装中所产生的安装偏差（1）上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。

（2）检查压盖与轴或轴套外径的配合间隙（即同心度），四周要均匀，用塞尺检查各点允差不大于0.01毫米。

b.弹簧压缩量要按规定进行，不允许有过大或过小现象，要求误差2.00毫米。

过大会增加端面比压，加速端面磨损。

过小会造成比压不足而不能起到密封作用。

c.动环安装后，将动环压向弹簧后应能自动弹回来。

2.拆卸时注意事项a.在安装、拆卸机械密封时要仔细，严禁动用手锤和扁铲，以免损坏密封元件。

如果结垢拆卸不下时，应清洗干净后再进行拆卸。

b.如果在泵两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。

c.对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必须更换，不应重新上紧继续使用。

因为松动后摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。

机封正常运行和维护问题：1. 启动前的准备工作及注意事项a.全面检查机械密封，以及附属装置和管线安装是否齐全，是否符合技术要求。

b.机械密封启动前进行静压试验，检查机械密封是否有泄漏现象。
