组装作业指导书最新版课件

组装作业指导书最新版课件演示教学作业指导书最新版课件演示教学一、引言作业指导书是一种重要的教学资料，用于向学生介绍作业的要求、步骤和注意事项。

为了提高教学效果，我们需要制作一份最新版的作业指导书课件，并进行演示教学。

本文将详细介绍如何组装作业指导书最新版课件，并提供相关数据和内容。

二、课件设计1. 封面设计课件的封面应包含课程名称、作业指导书标题、教师姓名和日期等基本信息。

可以使用美观的背景图片和合适的字体进行设计，以吸引学生的注意力。

2. 目录页设计目录页应列出作业指导书的各个章节和对应的页码，方便学生快速定位所需内容。

可以使用清晰的标题和缩略图进行设计，使目录页更加直观和易于使用。

3. 内容页设计每个章节的内容页应包含以下几个方面的内容：- 章节标题：清晰地标明当前章节的标题，以便学生了解所学内容的范围。

- 学习目标：列出学生需要达到的具体目标，以帮助他们更好地理解和完成作业。

- 作业要求：详细说明作业的具体要求，包括完成方式、时间要求、提交方式等。

- 步骤说明：按照完成作业的步骤，逐步指导学生进行操作。

可以使用图文并茂的方式，使学生更易于理解和跟随。

- 注意事项：列出学生在完成作业过程中需要注意的事项，如安全注意事项、常见错误等。

4. 附件设计如果作业指导书中有相关的附件或参考资料，可以将其以附件的形式添加到课件中。

可以使用链接或直接插入文件的方式，方便学生查阅和使用。

三、数据和内容1. 课程名称：数学2. 作业指导书标题：解方程3. 教师姓名：张老师4. 日期：2022年10月1日四、演示教学在进行演示教学时，可以按照以下步骤进行：1. 打开课件：在电脑上打开制作好的课件文件。

2. 介绍封面：向学生展示课件封面，介绍课程名称、作业指导书标题、教师姓名和日期等基本信息。

3. 导航目录：向学生展示目录页，讲解如何使用目录页进行导航和查找所需内容。

4. 章节内容讲解：逐个讲解各个章节的内容，包括学习目标、作业要求、步骤说明和注意事项等。

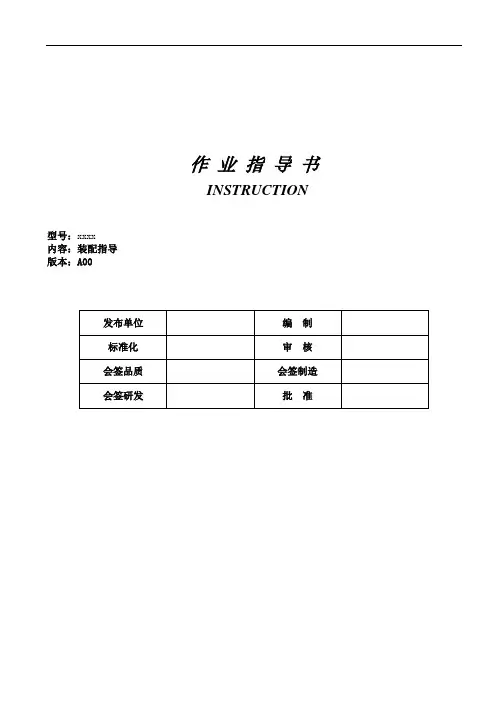

作业指导书INSTRUCTION型号：xxxx内容：装配指导版本：A00结构件安装1. 先安装固定边框左，右，用12颗M3*6平弹垫组合螺钉按A B C D E F G H I J K L 顺序锁付；2. 安装连接件上，下，用16颗M4*6平弹垫组合螺钉按1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16顺序锁付；3. 安装固定边框上，下，用16颗M4*4十字槽沉头螺钉按M N O P Q R S T U V W X Y Z Z1 Z2顺序锁付；4. 安装电子座，用5颗M3*6十字槽沉头螺钉按17、18、19、20、21顺序锁付；5. 安装壁挂支架，用8颗M3*6平弹垫组合螺钉按22、23、24、25、26、27、28、29顺序锁付；6. 安装电源固定板，用4颗M3*6平弹垫组合螺钉按30、31、32、33顺序锁付；7. 安装电源板，用4颗M3*6平弹垫组合螺钉按34、35、36、37顺序锁付；8.安装AD 板，用6颗M3*6平弹垫组合螺钉按38、39、40、41、42、43顺序锁付；副班主板连线D1. 安装AD 端口右用2颗M4*10十字槽沉头螺钉锁付；2. 安装AD 端口下用2颗M4*10十字槽沉头螺钉锁付；3. 安装固态继电器，用2颗M3*8平弹垫组合螺钉锁付；4. 安装电源开关组件，船型开关标识（左零右一），用2颗M3*8组合仪表螺钉锁付；5. 安装AD 板，用6颗M3*8平弹垫组合螺钉锁付；6. 安装副板用2颗M3*8平弹垫组合螺钉锁付；7. 连接主副板连接线(MIC TVE.MSV69XDT.4与副板，200mm) (A-A 位置连接到CON44)8. 连接主副板连接线（分量 TVE.MSV69XDT.4与副板，200mm ）（B-B 位置连接到主板CON10） 9. 连接主副板连接线（AV TVE.MSV69XDT.4与副板，250mm ）（C-C 位置连接到主板CON15） 10. 连接主副板连接线（VGA TVE.MSV69XDT.4与副板，200mm ）（D-D 位置连接到主板CON18） 11. 连接主副板连接线（AUDIO TVE.MSV69XDT.4与副板，200mm ）（E-E 位置连接到主板CON13） 12. 连接USB ，连接到主板CON34) 13 . G (VGA2)连接到主板CON19)（附件）副板连接主板图12345AABBC CDDEE FFGG连接USB / HDMI主副板连接线1. A USB 连接到主板 (A 位置CON27）2. B USB 连接到主板（B 位置CON33）3. C HDMI 主副板连接线（HDMI TVE.MSV69XDT.4与副板，200mm ）连接到主板（C 位置CON37）转接板 / 遥控按键线AABBCCB 锁地位置1. 安装转接板，用4颗M3*8平弹垫组合螺钉锁付；2. 连接遥控按键线（按键转接线,TVE.MSV69XDT.4与51 board touch 板，50mm ）（A-B-C 位置）注意：D 位置线连接在芯片34引脚上）作 业 指 导 书1AB C DINSTRUCTION从你我做起！注意：确认线材锁付紧固；版序变更ABC D1. 插PC 电源板红色线连接到固态继电器“2”位置；2. 插电源板红色线连接到固态继电器“1”位置；3. 将主板电源板连接线，右起第4P （黑色）第6P （黄色）挑出；黄色连接到固态继电器“+3”位置；黑色连接到固态继电器“-4”位置；作 业 指 导 书21INSTRUCTION从你我做起！注意：确认插接紧固；版序变更PC主板部件安装ABPC盒组装1. 安装电脑主板用4颗M3*8平弹垫组合螺钉锁付；2. 安装硬盘（2.5寸500GB,串口）用4颗M3*8平弹垫组合螺钉锁付；（将硬盘固定架安装在硬盘上，用4颗M3*8平弹垫组合螺钉锁付；） 3. 安装电源用4颗M3*8平弹垫组合螺钉锁付； 4. 插接PC 按键线（A-A1位置） 5. 插接电源板连接线（B-B 位置） 6. 插接硬盘供电线（C-C 位置） 7. 插接硬盘数据线（D-D 位置）8. 插接USB(一分为二) 主板端E 位置安装PC 电器盒/理线123AA1BBCCDDE1. 安装电源板屏体连接线（主线）（A 为面板端口，B 为电源板CON2端口，C 为主板CON3接口）；2. 安装屏线，（D 为面板接口，E 为板卡CON6端口）；3. 安装主板电源板连接线，（F 为电源板CON4端口，G 为AD 板卡CON7端口）；主板电源板连接线红色线锁付在继电器“+3”位置上，黑色线锁付在继电器“4-”位置上； 4. 安装232控制线，(H 为触摸转接板TOUCH 端口，另一端插接在触摸小板上)； 5. 安装遥控线，（I 为触摸转接板） 6. 插接PC 电源供电线J 位置；7. 插接喇叭线K 位置,板卡CON42； 8. 插接电源板供电线K 位置；作 业 指 导 书INSTRUCTION从你我做起！机 种 站 别面板边框粘贴防尘泡棉作业代码A 建档日期制 表核 准版 序A00ABC DEFGHI JK K次序操作步骤说明1 在面板边框四周粘贴2层防尘泡棉；2 将面板CELL擦拭干净，无灰尘无手印；345 注意：注意泡棉不允许粘贴到面板CELL组装简图版序变更CONTROLLIST图号 1 2 3 4 5 6料号防尘泡棉20宽规格说明注意事项！工具用品作业指导书INSTRUCTION从你我做起！机种站别安装玻璃/玻璃压条作业代码 A建档日期制表核准版序A00 次序操作步骤说明1 安装玻璃压条上下，分别用10颗M4*4十字槽沉头螺钉按A B C D E F G H I J顺序锁付；2 安装玻璃压条左右，分别用8颗M4*4十字槽沉头螺钉按K L M N O P Q R 顺序锁付；3 45 注意： 确认锁付紧固；组装简图版序变更 CONTROL LIST图号1 23456料号规格 玻璃压条上玻璃压条下玻璃压条左玻璃压条右M4*4十字槽沉头螺钉说明注 意 事 项 ！工具用品作 业 指 导 书INSTRUCTION从你我做起！机 种 站 别安装后壳/铝把手/维修盖板作业代码A 建档日期制 表核 准版 序A00次序 操 作 步 骤 说 明1 安装后壳,用18颗M4*4十字槽沉头螺钉按A B C D E F G H I J K L M N O P Q R 顺序锁付；用4颗M3*6十字槽沉头螺钉按S T U V 顺序锁付；锁付后壳螺钉用4颗M4*6盘头螺钉按W X Y Z 顺序锁付； 2锁付壁挂螺钉，用4颗M6*15平弹垫组合螺钉按1234顺序锁付；A BCDEF GHIJKL M NO P Q R3 安装维修盖板，用4颗M3*6十字槽沉头螺钉按5678顺序锁付；4 安装铝把手，用4颗M6*15平弹垫组合螺钉（黑色）按9、10、11、12顺序锁付；5 注意： 确认锁付紧固；组装简图版序变更 CONTROL LIST图号1 23456料号规格 后壳铝把手M6*20平弹垫组合螺钉（黑色）M4*10盘头螺钉M4*10十字槽沉头螺钉维修盖板说明注 意 事 项 ！工具用品电动螺丝起子作 业 指 导 书INSTRUCTION从你我做起！机 种 站 别粘贴后铭牌及端口贴纸作业代码A 建档日期制 表核 准版 序A00次序 操 作 步 骤 说 明1 粘贴后铭牌（A 位置）2 粘贴端口贴纸；(BCD 位置)3 45注意：不允许出现倾斜、气泡、起翘等不良；A B E CDFGH IJKLMNOPQRS T UV W XYZ123 45 6 789 10 11 12组装简图版序变更 CONTROL LIST图号 1 23456料号规格 后铭牌交互式端口贴纸长端口贴纸短电源端口贴纸(宽）说明注 意 事 项 ！工具用品作 业 指 导 书INSTRUCTION从你我做起！机 种站 别安装型材/触摸PCB作业代码A 建档日期制 表核 准版 序A00次序 操 作 步 骤 说 明1 安装型材部件（含滤光条）上下用8颗M4*10十字槽沉头螺钉锁付；2 安装型材部件（含滤光条）左右用6颗M4*10十字槽沉头螺钉锁付；3 将调试合格的触摸PCB 安装在型材中；4 安装型材拐角，每个拐角用4颗M4*10十字槽沉头螺钉锁付； 5注意： 确认锁付紧固；AAB DC组装简图版序变更 CONTROL LIST图号 1 2345678料号规格 前框型材上下前框型材左右IR 透镜M4*10十字槽沉头螺钉IR 拐角USB 拐角普通拐角导光按键盖说明注 意 事 项 ！工具用品电动螺丝起子作 业 指 导 书INSTRUCTION从你我做起！机 种站 别老化测试/粘贴认证标签作业代码A 建档日期制 表核 准版 序A00次序 操 作 步 骤 说 明1 测试合格后将认证标签粘贴在后铭牌空白区域（A-B ）23 45注意：USB 拐角 IR 拐角普通拐角。

作业指导书(组装)作业指导书（组装）一、准备工作在进行组装之前，需要做一些准备工作，以确保组装过程的顺利进行。

以下是一些必要的准备工作：1. 集中准备所需材料和工具。

这包括配件、螺丝、螺丝刀、扳手、电源线等。

2. 清理组装区域，确保工作台面干净整洁，方便进行组装操作。

3. 阅读产品说明书。

在组装之前，详细阅读产品说明书，了解各个部件的功能和正确的组装方式。

4. 准备静电防护措施。

组装电子设备时，要注意防止静电对电路造成损害，可以使用静电手环或静电垫来保护电子元件。

二、组装步骤在完成准备工作后，可以开始进行组装。

以下是一般组装步骤的概括：1. 安装主机箱首先，打开主机箱，将主板安装在箱内的预留位置上，并紧固螺丝。

接下来，根据需要，安装硬盘、光驱、电源等设备。

2. 连接电源线和数据线将电源线和各种数据线连接到相应的设备和接口上。

确保连接牢固，并正确地连接到主板和其他设备上。

3. 安装散热器和风扇在主板上安装散热器，这有助于散热，保持电脑运行的稳定性。

同时，安装风扇以提供足够的风冷散热。

4. 安装内存条和显卡将内存条插入主板上的内存插槽，并确保插入牢固。

接下来，将显卡插入相应的插槽中。

5. 连接前面板线将主板上的前面板线连接到主机箱上的开关和指示灯上。

这些线通常包括电源按钮、重置按钮、硬盘指示灯等。

6. 连接外部设备根据需要，连接键盘、鼠标、显示器等外部设备。

确保连接正确并牢固。

7. 完成组装在完成以上步骤后，检查所有连接是否正确，确保没有任何松动或错误。

然后关闭主机箱，并连接电源线。

三、开机测试在完成组装后，需要进行开机测试，以确保组装的电脑能够正常运行。

以下是开机测试的基本步骤：1. 连接电源并打开电源开关。

2. 观察主机箱内的风扇和指示灯是否运转，以确认电源供电正常。

3. 检查显示器是否显示正常。

如果显示器没有信号，可以检查显卡和连接线是否插紧。

4. 检查键盘和鼠标是否工作正常。

尝试按下键盘上的按键和移动鼠标。

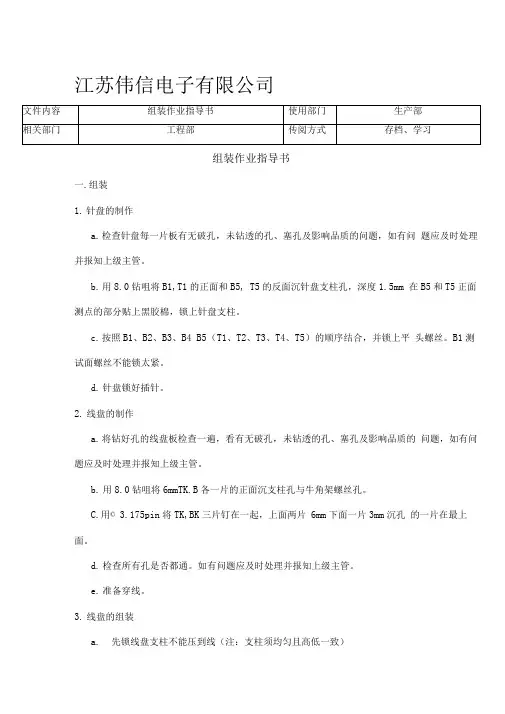

江苏伟信电子有限公司
组装作业指导书
一.组装
1.针盘的制作
a.检查针盘每一片板有无破孔，未钻透的孔、塞孔及影响品质的问题，如有问题应及时处理并报知上级主管。

b.用8.0钻咀将B1,T1的正面和B5, T5的反面沉针盘支柱孔，深度1.5mm 在B5和T5正面测点的部分贴上黑胶棉，锁上针盘支柱。

c.按照B1、B2、B3、B4 B5（T1、T2、T3、T4、T5）的顺序结合，并锁上平头螺丝。

B1测试面螺丝不能锁太紧。

d.针盘锁好插针。

2.线盘的制作
a.将钻好孔的线盘板检查一遍，看有无破孔，未钻透的孔、塞孔及影响品质的问题，如有问题应及时处理并报知上级主管。

b.用8.0钻咀将6mmTK.B各一片的正面沉支柱孔与牛角架螺丝孔。

C.用© 3.175pin将TK,BK三片钉在一起，上面两片6mm下面一片3mm沉孔的一片在最上面。

d.检查所有孔是否都通。

如有问题应及时处理并报知上级主管。

e.准备穿线。

3.线盘的组装
a.先锁线盘支柱不能压到线（注：支柱须均匀且高低一致）
b.按顺序把牛角理好，缺口朝内锁于牛角支架上。

c.将锁好的牛角架锁于线盘上，理好线，不让线高于支柱。

d.装上针线盘结合柱，锁上底板。

4.针线盘的结合
a.装弹簧护板盖于线盘上，装针盘垂直放下，用pin对好位.
b.用手按下针，确认弹力。

c.锁上针线盘结合柱螺丝。

作业指导书(组装)作业指导书(组装)文档版本号.1.0文档日期：YYYY-MM-DD1.引言本作业指导书旨在提供组装作业的详细步骤，并确保任务的顺利完成。

本指导书适用于所有涉及组装作业的人员。

2.准备工作在开始组装之前，请确保以下准备工作已完成：2.1 清点物料清单2.2 准备所需工具2.3 阅读产品说明书和制造商提供的组装指导3.组装步骤按照以下步骤进行组装：3.1 步骤1：组装底座- 详细描述如何组装底座的每个部分，包括连接方式和注意事项。

3.2 步骤2：安装主体部分- 详细描述如何安装主体部分的每个组件，包括正确的安装顺序和注意事项。

3.3 步骤3：连接电源- 详细描述如何正确连接电源线，以确保安全和正常运行。

3.4 步骤4：测试和调试- 提供测试步骤，以验证组装的正确性和功能的正常性。

- 包括可能出现的问题和解决方案。

3.5 步骤5：最终调整和清洁- 描述最后的调整步骤，以确保组装结果符合标准和要求。

- 提供清洁指南，以保持组装件的整洁和正常使用。

4.安全注意事项在进行任何组装作业时，请遵守以下安全注意事项：4.1 确保工作场所安全4.2 使用适当的个人防护装备4.3 避免与电源接触4.4 小心处理锋利的工具和零件4.5 遵循制造商的安全建议和警告5.故障排除如果在组装过程中遇到问题，请参考以下故障排除步骤：5.1 问题1：无法连接组件- 描述可能的原因和解决方案。

5.2 问题2：电源无法启动- 描述可能的原因和解决方案。

5.3 问题3：功能异常- 描述可能的原因和解决方案。

6.附件本文档所涉及的附件可通过联系获取。

7.法律名词及注释为了保证文档的完整性和准确性，以下是本文档中涉及的法律名词及其对应的注释：1.法律名词1：注释12.法律名词2：注释2。

组装作业指导书
文件编号：
客户产品代号产品名称规定材料图纸版本外来文件号共 1 页
第1 页
1.电动工具---电动螺丝刀
组装治具（RH+LH）
2.准备将要组装的产品：71103/71108-T6L-H010-M1
71151/71156-T6L-H010-M1
3.将上盖头部对准治具卡槽位轻轻放下，确认不可有偏移
现象
4.将电动螺丝刀扭力调整“3”的位置，扭力控制在6.5kgf/cm
使用电动螺丝刀吸取自攻螺丝后，将电批控制按钮向下按
为锁入螺丝
5.先锁入前端位置的螺丝，在锁入时左手轻轻按住产
品不可动摇，避免螺丝打滑如上图
6.待前端螺丝锁入完毕后再将后面的螺丝锁入，在锁入时
左手轻轻按住小盖中间位置如上图
7.锁入完毕后检查2个螺丝是否完全锁入产品内，螺丝不
可有浮起、滑牙、错位等现象，在头部内侧位置标注批号
8. 组装完成品需更换成RH(绿色标签）/LH（红色标签）)
注意事项
1.产品在组装期间必须轻拿轻放，不可与工具撞击以免产生伤痕；
2.在组装完毕时，在产品内侧固定位置使用蜡笔作批次号管理：月/日/工号；
编制审核批准
标记处数更改文件号签字日期标记处数更改文件号签字日期日期日期日期。

组装作业指导书最新版课件【作业指导书最新版课件组装指南】一、简介作业指导书最新版课件是一份为学生提供学习指导的教学资料，旨在帮助学生更好地理解和掌握课程内容。

本文将详细介绍如何组装作业指导书最新版课件，以确保其质量和实用性。

二、准备材料1. 作业指导书最新版课件内容：根据教材和教学大纲，编写并整理好的课件内容。

2. 电脑及相关软件：一台可靠的电脑，并安装了适用于课件制作的软件，如Microsoft PowerPoint或Adobe Presenter等。

3. 图片和图表素材：根据课件内容需求，准备好相关的图片和图表素材。

三、组装步骤1. 创建新的课件文档：打开电脑上的课件制作软件，选择新建一个空白文档，设置好页面大小和格式。

2. 设计页面布局：根据作业指导书最新版的风格和要求，设计合适的页面布局。

可以使用模板或自定义设计，确保页面整洁、易读。

3. 添加标题和页眉：在每一页的顶部添加标题和页眉，以便学生快速定位和查找相关内容。

4. 导入文本内容：根据作业指导书最新版的内容，逐页导入文本内容。

注意使用合适的字体、字号和行间距，以提高可读性。

5. 插入图片和图表：根据课件内容需求，适时插入相关的图片和图表，以增加视觉效果和信息呈现的多样性。

6. 设计动画和转场效果：根据教学需要，为课件的每一页添加适当的动画和转场效果，以增加学生的注意力和参与度。

7. 添加补充说明和提示：在适当的位置添加补充说明和提示，帮助学生更好地理解和应用课件内容。

8. 设计练习题和答案：根据作业指导书最新版的要求，设计练习题和答案，并将其逐页添加到课件中。

确保题目清晰、答案明确。

9. 检查和校对：仔细检查课件的每一页，确保内容准确无误，格式一致，避免拼写和语法错误。

10. 导出和保存：完成课件组装后，导出为可用的文件格式，如PPT或PDF，并保存到适当的位置，以备后续使用。

四、注意事项1. 内容准确性：确保作业指导书最新版课件中的内容准确无误，与教材和教学大纲相符。

组装作业指导书最新版课件演示教学一、引言组装作业指导书是一种重要的教学工具，它能够匡助学生更好地理解和掌握组装作业的步骤和技巧。

本课件演示教学将详细介绍如何制作一份最新版的组装作业指导书课件，以便教师能够在课堂上进行生动而有效的教学。

二、课件制作准备1. 确定课件制作工具：根据个人喜好和熟悉程度，选择合适的课件制作工具，如Microsoft PowerPoint、Prezi、Google Slides等。

2. 采集资料：采集与组装作业相关的资料，包括组装步骤、注意事项、常见问题解答等。

3. 设计课件结构：根据资料内容，设计课件的整体结构，包括导入部份、主体内容和总结部份。

三、课件制作步骤1. 导入部份a. 引入话题：通过引用相关的实例或者故事，引起学生的兴趣，并激发他们对组装作业的学习热情。

b. 目标设定：明确课件的学习目标，让学生清晰他们将会学到什么内容。

2. 主体内容a. 组装步骤：按照组装作业的具体步骤，逐一展示每一个步骤的操作方法和注意事项。

可以使用文字、图片、动画等多种形式进行呈现，以便学生更好地理解。

b. 实例演示：通过实际演示组装作业的过程，让学生亲眼见到每一个步骤的实际操作，加深他们的理解和记忆。

c. 常见问题解答：列举一些学生常见的问题，并给出解答，匡助学生更好地应对可能遇到的难点。

3. 总结部份a. 知识回顾：对整个课件内容进行简要回顾，巩固学生的学习成果。

b. 深化思量：提出一些开放性问题，引导学生对组装作业进行更深入的思量和探索。

c. 作业布置：布置一些与组装作业相关的练习或者作业，以检验学生的学习效果。

四、课件演示教学技巧1. 简洁明了：避免在课件中使用过多的文字和图片，保持内容简洁明了，突出重点。

2. 图文并茂：结合文字和图片，用图片来展示组装作业的步骤和示范，让学生更直观地理解。

3. 动画效果：适当使用动画效果，如淡入淡出、滑动等，使课件更生动有趣。

4. 互动设计：设置一些互动环节，如选择题、填空题等，让学生积极参预课堂互动。

组装作业指导书最新版【作业指导书名称】：组装作业指导书（最新版）【目录】：1. 引言2. 作业概述3. 准备工作4. 组装步骤4.1 零部件清单4.2 组装工具4.3 组装步骤详解5. 常见问题解答6. 安全注意事项7. 结束语【1. 引言】本作业指导书旨在提供组装作业的详细步骤和相关注意事项，以确保组装过程顺利进行并获得高质量的结果。

请在进行组装作业之前子细阅读本指导书，并按照步骤进行操作。

【2. 作业概述】组装作业是将多个零部件按照特定的顺序和方法组合在一起，形成一个完整的产品或者构件的过程。

本作业指导书适合于最新版的组装作业，确保所组装的产品符合质量要求。

【3. 准备工作】在进行组装作业之前，需要进行以下准备工作：- 确认所需组装的产品和版本- 准备好组装所需的零部件和工具- 清理工作区域，确保工作环境整洁和安全- 阅读并理解产品说明书及相关技术文档【4. 组装步骤】本节将详细介绍组装作业的步骤，包括零部件清单、组装工具和组装步骤的详细说明。

【4.1 零部件清单】在进行组装作业之前，需要准备以下零部件：- A部件：数量1- B部件：数量2- C部件：数量4- D部件：数量1- E部件：数量1【4.2 组装工具】为了顺利完成组装作业，需要准备以下工具：- 扳手：1把- 螺丝刀：1把- 钳子：1把- 手套：1双- 安全眼镜：1副【4.3 组装步骤详解】1. 将A部件放置在工作台上，并确认其位置正确。

2. 使用螺丝刀将B部件固定在A部件上，确保紧固坚固。

3. 将C部件挨次安装在B部件上，注意对齐和固定。

4. 使用扳手将D部件固定在C部件上，确保紧固坚固。

5. 最后，将E部件放置在组装好的部件上，并进行最后的调整和固定。

【5. 常见问题解答】本节将回答一些常见的问题，以匡助解决在组装作业中可能遇到的难点和疑问。

Q: 如何确认零部件的正确位置？A: 可以参考产品说明书或者相关技术文档，或者咨询专业人士进行确认。
