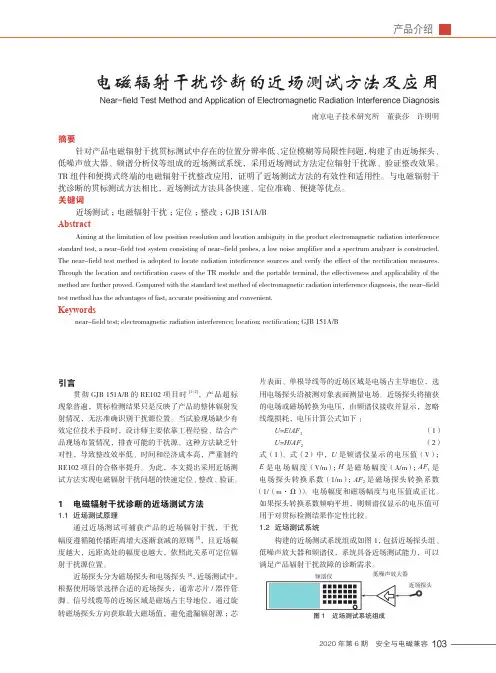

1032020年第6期 安全与电磁兼容引言贯彻GJB 151A/B 的RE102项目时[1-2]，产品超标现象普遍，贯标检测结果只是反映了产品的整体辐射发射情况，无法准确识别干扰源位置。
当试验现场缺少有效定位技术手段时，设计师主要依靠工程经验、结合产品现场布置情况，排查可能的干扰源。
这种方法缺乏针对性，导致整改效率低、时间和经济成本高，严重制约RE102项目的合格率提升。
为此，本文提出采用近场测试方法实现电磁辐射干扰问题的快速定位、整改、验证。
1 电磁辐射干扰诊断的近场测试方法1.1 近场测试原理通过近场测试可捕获产品的近场辐射干扰，干扰幅度遵循随传播距离增大逐渐衰减的原则[3]，且近场幅度越大，远距离处的幅度也越大，依照此关系可定位辐射干扰源位置。
近场探头分为磁场探头和电场探头[4]，近场测试中，根据使用场景选择合适的近场探头，通常芯片/器件管脚、信号线缆等的近场区域是磁场占主导地位，通过旋转磁场探头方向获取最大磁场值，避免遗漏辐射源；芯片表面、单根导线等的近场区域是电场占主导地位，选用电场探头沿被测对象表面测量电场。
近场探头将捕获的电场或磁场转换为电压，由频谱仪接收并显示，忽略线缆损耗，电压计算公式如下：U =E /AF 1 （1）U =H /AF 2 （2）式（1）、式（2）中，U 是频谱仪显示的电压值（V）；E 是电场幅度（V/m）；H 是磁场幅度（A/m）；AF 1是电场探头转换系数（1/m）；AF 2是磁场探头转换系数 （1/（m·Ω））。
电场幅度和磁场幅度与电压值成正比。
如果探头转换系数频响平坦，则频谱仪显示的电压值可用于对贯标检测结果作定性比较。
1.2 近场测试系统构建的近场测试系统组成如图1，包括近场探头组、低噪声放大器和频谱仪，系统具备近场测试能力，可以满足产品辐射干扰故障的诊断需求。
摘要针对产品电磁辐射干扰贯标测试中存在的位置分辨率低、定位模糊等局限性问题，构建了由近场探头、低噪声放大器、频谱分析仪等组成的近场测试系统，采用近场测试方法定位辐射干扰源、验证整改效果。
