汽车电磁干扰源识别方法

上汽汽车emc测试标准摘要：1.引言：上汽汽车的EMC 测试标准概述2.EMC 测试的必要性3.上汽汽车EMC 测试标准详解3.1 电源供电的传导瞬时测试3.2 通信接口的静电、浪涌测试3.3 辐射测试3.4 传导和耦合电骚扰测试4.EMC 测试出现的主要问题5.结论：上汽汽车EMC 测试标准的重要性和挑战正文：【引言】上汽汽车作为我国汽车行业的重要代表之一，对于汽车的EMC （Electromagnetic Compatibility，电磁兼容）测试标准有着严格的要求。

电磁兼容性是电子设备在正常工作状态下，对其他电子设备产生的电磁干扰不超过一定限值，同时能抵御环境中一定强度电磁干扰的能力。

上汽汽车EMC 测试标准的目的是确保汽车电子设备的稳定性和安全性，以及不影响汽车的正常运行。

【EMC 测试的必要性】随着现代汽车电子化程度的不断提高，汽车电子设备之间的电磁兼容性问题越来越突出。

汽车中使用了大量的电子设备，如发动机控制模块、制动控制系统、导航系统、通信系统等。

这些电子设备在工作时可能产生电磁干扰，如果这些干扰超过一定限值，可能会影响到其他电子设备的正常工作，甚至导致汽车控制系统失灵，危及行车安全。

因此，进行EMC 测试以确保汽车电子设备的电磁兼容性至关重要。

【上汽汽车EMC 测试标准详解】上汽汽车EMC 测试标准涵盖了多个方面，主要包括：1.电源供电的传导瞬时测试：测试电源线在瞬时事件（如电源切断、电流突变等）下的电磁干扰情况。

2.通信接口的静电、浪涌测试：测试通信接口在静电和浪涌干扰下的电磁兼容性。

3.辐射测试：测试汽车电子设备产生的电磁辐射是否超过限值，以确保不会对周围设备和环境产生影响。

4.传导和耦合电骚扰测试：测试汽车电子设备在传导和耦合条件下的电骚扰特性，以确保不会对周围设备产生电磁干扰。

【EMC 测试出现的主要问题】在EMC 测试过程中，上汽汽车可能会遇到以下主要问题：1.电磁干扰源识别困难：在复杂的电磁环境中，准确识别和定位电磁干扰源是一项挑战性的工作。

汽车电子emc测试标准汽车电子EMC测试标准。

汽车电子产品的电磁兼容性（EMC）测试是确保汽车电子系统在复杂的电磁环境中能够正常工作的重要环节。

汽车电子产品在运行过程中会受到来自发动机、点火系统、充电系统、无线电设备等多种电磁干扰源的影响，因此需要进行EMC测试来验证其抗干扰能力。

本文将介绍汽车电子EMC测试的相关标准和要点，以便为汽车电子产品的设计和测试提供参考。

首先，汽车电子EMC测试需要符合的标准主要包括ISO 11452系列标准和ISO 7637系列标准。

ISO 11452系列标准主要用于评估汽车电子产品在车辆内部电磁环境下的抗干扰能力，包括对传导干扰和辐射干扰的测试要求。

而ISO 7637系列标准则主要用于评估汽车电子产品在车辆电源系统中的抗干扰能力，包括对瞬态干扰和持续干扰的测试要求。

这些标准为汽车电子EMC测试提供了详细的测试方法和要求，对于确保汽车电子产品的正常工作具有重要意义。

其次，汽车电子EMC测试的要点包括传导干扰测试、辐射干扰测试、瞬态干扰测试和持续干扰测试。

传导干扰测试主要包括对汽车电子产品的导线和电缆进行注入电流测试，以评估其对外部传导干扰的抗干扰能力。

辐射干扰测试主要包括对汽车电子产品的天线进行辐射测试，以评估其对外部辐射干扰的抗干扰能力。

瞬态干扰测试主要包括对汽车电子产品的电源系统进行瞬态脉冲测试，以评估其对电源系统瞬态干扰的抗干扰能力。

持续干扰测试主要包括对汽车电子产品的电源系统进行持续干扰测试，以评估其对电源系统持续干扰的抗干扰能力。

这些测试要点对于全面评估汽车电子产品的抗干扰能力非常重要。

最后，汽车电子EMC测试需要注意的问题包括测试环境的搭建、测试设备的选择和测试过程的控制。

测试环境的搭建需要符合ISO 11452和ISO 7637标准的要求，包括对地面反射、天线校准和场强控制等方面的要求。

测试设备的选择需要根据汽车电子产品的特性和测试要求进行合理选择，包括注入电流发生器、天线、示波器和谱仪等设备的选择。

汽车电控系统中电磁的干扰及检修汽车电控系统中，电磁干扰常常是一个大问题。

电磁干扰可以影响车辆电子设备的性能，导致电子设备错误地工作，或者在一些情况下完全失效。

在这篇文章中，我们将深入探讨电磁干扰的原因，并提供一些检查和修理电磁干扰问题的方法。

什么是电磁干扰？电磁干扰是指电磁场的变化导致电子设备的性能下降。

在汽车电控系统中，电磁干扰可以来源于多方面，例如发动机、电气系统、无线电发射器、天线、电池和线束。

这些不同的来源，可以产生不同的电磁干扰类型。

例如，传感器和控制器之间的电压峰值、电池和发电机之间的电磁辐射、以及电子设备自身的电磁辐射等等。

电磁干扰对汽车电子设备的影响电磁干扰可以导致不同类型的故障，例如信号丢失、误报、断开等等。

这些故障可能会导致一系列问题，例如引擎停车、夜视无法正常工作、距离监测错误等等。

电磁干扰还可能导致电磁兼容性不良，这可能会导致设备互相干扰，或影响车辆电子装备的寿命。

如何检查和修复电磁干扰？为了检查和修复电磁干扰问题，可以采取以下步骤：1. 检查引擎罩内的连接器和线束检查引擎罩内的线束和连接器是否松动或破损。

用万用表和示波器检查线束和电气连接器的电阻、电压和信号随时间的变化。

如果发现连接器或线束有问题，需要及时更换或维修。

2. 检查电极和地线使用测量仪器，检查车辆电气系统的电极和地线的连接是否牢固。

如果发现连接不牢固，需要修理或更换螺栓和接口。

3. 检查电池和发电机使用示波器测量电极和地线的电压波形来确定电池和发电机是否有任何问题。

如果波形显示电磁干扰，需要检查连接器和线束是否损坏，或者采取其他措施来减少电磁干扰。

4. 变更线束和电气设备的位置通过改变线束和电气设备的位置，可以减少电磁干扰。

例如，可以将线束和电气设备与发动机隔开，并利用屏蔽材料减少电磁干扰。

5. 加装屏蔽在某些情况下，可以加装屏蔽来减少电磁干扰。

例如，可以在传感器周围安装屏蔽罩，或者在线束中使用金属屏蔽材料。

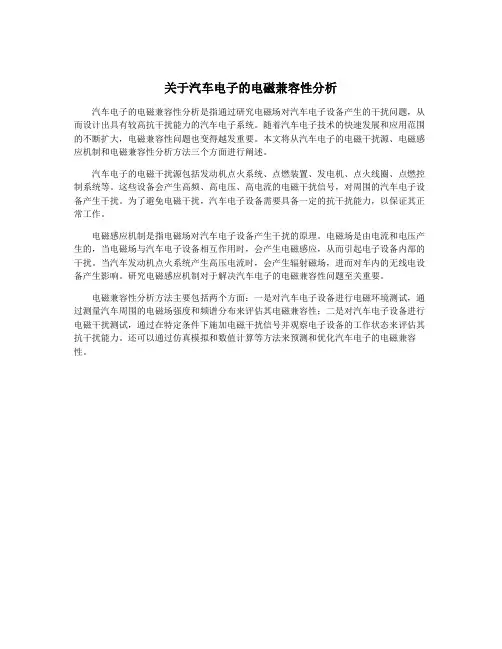

关于汽车电子的电磁兼容性分析
汽车电子的电磁兼容性分析是指通过研究电磁场对汽车电子设备产生的干扰问题，从而设计出具有较高抗干扰能力的汽车电子系统。

随着汽车电子技术的快速发展和应用范围的不断扩大，电磁兼容性问题也变得越发重要。

本文将从汽车电子的电磁干扰源、电磁感应机制和电磁兼容性分析方法三个方面进行阐述。

汽车电子的电磁干扰源包括发动机点火系统、点燃装置、发电机、点火线圈、点燃控制系统等。

这些设备会产生高频、高电压、高电流的电磁干扰信号，对周围的汽车电子设备产生干扰。

为了避免电磁干扰，汽车电子设备需要具备一定的抗干扰能力，以保证其正常工作。

电磁感应机制是指电磁场对汽车电子设备产生干扰的原理。

电磁场是由电流和电压产生的，当电磁场与汽车电子设备相互作用时，会产生电磁感应，从而引起电子设备内部的干扰。

当汽车发动机点火系统产生高压电流时，会产生辐射磁场，进而对车内的无线电设备产生影响。

研究电磁感应机制对于解决汽车电子的电磁兼容性问题至关重要。

电磁兼容性分析方法主要包括两个方面：一是对汽车电子设备进行电磁环境测试，通过测量汽车周围的电磁场强度和频谱分布来评估其电磁兼容性；二是对汽车电子设备进行电磁干扰测试，通过在特定条件下施加电磁干扰信号并观察电子设备的工作状态来评估其抗干扰能力。

还可以通过仿真模拟和数值计算等方法来预测和优化汽车电子的电磁兼容性。

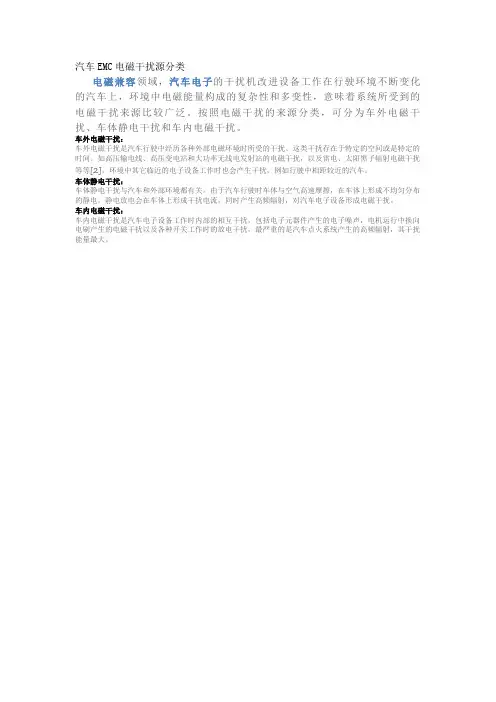

汽车EMC电磁干扰源分类
电磁兼容领域，汽车电子的干扰机改进设备工作在行驶环境不断变化的汽车上，环境中电磁能量构成的复杂性和多变性，意味着系统所受到的电磁干扰来源比较广泛。

按照电磁干扰的来源分类，可分为车外电磁干
扰、车体静电干扰和车内电磁干扰。

车外电磁干扰：
车外电磁干扰是汽车行驶中经历各种外部电磁环境时所受的干扰。

这类干扰存在于特定的空间或是特定的时间。

如高压输电线、高压变电站和大功率无线电发射站的电磁干扰，以及雷电、太阳黑子辐射电磁干扰等等[2]。

环境中其它临近的电子设备工作时也会产生干扰，例如行驶中相距较近的汽车。

车体静电干扰：
车体静电干扰与汽车和外部环境都有关。

由于汽车行驶时车体与空气高速摩擦，在车体上形成不均匀分布的静电。

静电放电会在车体上形成干扰电流，同时产生高频辐射，对汽车电子设备形成电磁干扰。

车内电磁干扰：
车内电磁干扰是汽车电子设备工作时内部的相互干扰，包括电子元器件产生的电子噪声，电机运行中换向电刷产生的电磁干扰以及各种开关工作时的放电干扰，最严重的是汽车点火系统产生的高频辐射，其干扰能量最大。

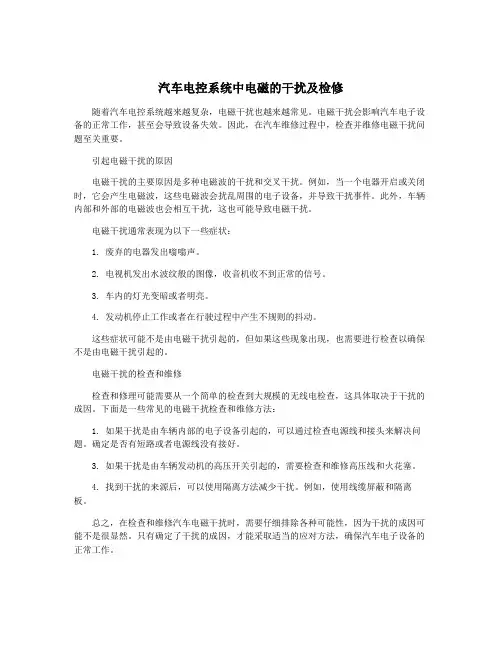

汽车电控系统中电磁的干扰及检修
随着汽车电控系统越来越复杂，电磁干扰也越来越常见。

电磁干扰会影响汽车电子设备的正常工作，甚至会导致设备失效。

因此，在汽车维修过程中，检查并维修电磁干扰问题至关重要。

引起电磁干扰的原因
电磁干扰的主要原因是多种电磁波的干扰和交叉干扰。

例如，当一个电器开启或关闭时，它会产生电磁波，这些电磁波会扰乱周围的电子设备，并导致干扰事件。

此外，车辆内部和外部的电磁波也会相互干扰，这也可能导致电磁干扰。

电磁干扰通常表现为以下一些症状：
1. 废弃的电器发出嗡嗡声。

2. 电视机发出水波纹般的图像，收音机收不到正常的信号。

3. 车内的灯光变暗或者明亮。

4. 发动机停止工作或者在行驶过程中产生不规则的抖动。

这些症状可能不是由电磁干扰引起的，但如果这些现象出现，也需要进行检查以确保不是由电磁干扰引起的。

电磁干扰的检查和维修
检查和修理可能需要从一个简单的检查到大规模的无线电检查，这具体取决于干扰的成因。

下面是一些常见的电磁干扰检查和维修方法：
1. 如果干扰是由车辆内部的电子设备引起的，可以通过检查电源线和接头来解决问题。

确定是否有短路或者电源线没有接好。

3. 如果干扰是由车辆发动机的高压开关引起的，需要检查和维修高压线和火花塞。

4. 找到干扰的来源后，可以使用隔离方法减少干扰。

例如，使用线缆屏蔽和隔离板。

总之，在检查和维修汽车电磁干扰时，需要仔细排除各种可能性，因为干扰的成因可能不是很显然。

只有确定了干扰的成因，才能采取适当的应对方法，确保汽车电子设备的正常工作。

汽车电磁波干扰故障处理与预防措施探讨随着现代汽车的电子化程度越来越高，汽车电磁波干扰的问题也越来越突出。

电磁波干扰会导致汽车电子设备工作不正常甚至故障，严重影响行车安全和舒适性。

处理和预防汽车电磁波干扰问题至关重要。

本文将探讨汽车电磁波干扰故障的处理方法和预防措施。

一、汽车电磁波干扰故障处理方法1.1 找出干扰源首先需要找出导致汽车电磁波干扰的具体源头。

可能的干扰源包括无线电、雷达、手机等电子设备，以及一些电磁辐射较强的工业设备和通讯设施。

一旦确定了具体的干扰源，就可以更有针对性地采取相应的处理措施。

1.2 屏蔽干扰针对干扰源，可以采用屏蔽措施来减少电磁波干扰。

在汽车电子设备周围安装金属屏蔽罩，或者使用屏蔽材料包覆敏感的电子元件，以阻挡干扰源的电磁波传播，降低对汽车电子设备的影响。

1.3 地线处理良好的接地系统可以有效减少电磁波干扰。

在处理汽车电磁波干扰故障时，需要检查和加强车辆的地线连接，确保接地系统的完好，减少接地电阻，提高接地效果，降低电磁波对电子设备的干扰。

1.4 滤波器安装在汽车电子系统中安装滤波器，可以有效滤除来自外部的电磁波干扰。

滤波器能够对高频电磁波进行有效过滤，从而保护汽车电子设备不受干扰影响，保证其正常运行。

1.5 转移干扰有些干扰源无法完全消除，可以考虑将其转移。

比如在设计汽车电子系统时，可以考虑将敏感的电子设备远离干扰源，或者采用屏蔽隔离等措施，减少干扰源对电子设备的直接影响。

二、汽车电磁波干扰预防措施2.1 设计阶段考虑在汽车设计阶段就需要考虑电磁波干扰的问题，选择和布局汽车电子设备时要注意避开电磁波干扰源，采取合理的布线和屏蔽措施，尽可能减少对电子设备的干扰。

2.3 选用抗干扰电子元件在汽车电子设备的选材过程中，应选择抗干扰能力较强的电子元件。

这些电子元件可以在一定程度上抵御外部电磁波的干扰，保证汽车电子设备的正常工作。

2.4 定期维护检查定期对汽车电子系统进行维护检查，注意清洁和维护敏感的电子元件和连接部件，确保汽车电子设备的正常工作状态，及时发现和处理可能存在的电磁波干扰问题。

车载测试中的电磁辐射干扰分析与抑制车载测试作为现代汽车行业中不可或缺的一环，对于保障汽车品质和性能的稳定性具有重要作用。

然而，随着汽车电子化的不断发展，由电磁辐射引起的干扰问题也日益突出。

为了确保车载测试的准确性和可靠性，必须对电磁辐射干扰进行全面分析，并采取相应的措施加以抑制。

本文将对车载测试中的电磁辐射干扰进行详细分析，并提出有效的抑制方法。

一、电磁辐射干扰的来源在车载测试过程中，电磁辐射干扰主要来源于以下几个方面：1. 发动机和动力系统：发动机和动力系统会产生电磁辐射，对车载测试设备造成干扰。

2. 高压线路和电动机：高压线路和电动机会产生强烈的电磁场，对测试设备产生干扰。

3. 电子设备和传感器：车内的电子设备和传感器也是电磁辐射干扰的主要来源。

二、电磁辐射干扰的影响电磁辐射干扰会对车载测试设备和系统产生严重的影响，主要表现在以下几个方面：1. 数据准确性：电磁辐射干扰会导致测试数据的准确性下降，进而影响测试结果的可靠性。

2. 仪器故障：电磁辐射干扰可能导致测试仪器故障或损坏，给测试过程带来不便和损失。

3. 通信干扰：电磁辐射干扰可能干扰车辆内部的通信系统，降低通信质量和可靠性。

三、电磁辐射干扰的分析方法为了有效地分析和抑制电磁辐射干扰，可以采取以下分析方法：1. 电磁辐射测试：通过对车载测试设备和系统进行电磁辐射测试，了解辐射源和辐射强度情况，为进一步的抑制提供依据。

2. 电磁场仿真：基于电磁场理论和仿真技术，对车载测试环境中的电磁场进行仿真分析，预测辐射干扰的分布情况。

3. 故障排除：通过对测试设备故障的分析和排除，确定是否是由电磁辐射干扰引起，以及干扰源的具体位置和特征。

四、电磁辐射干扰的抑制方法针对车载测试中的电磁辐射干扰问题，可以采取以下抑制方法：1. 电磁屏蔽：对车辆和测试设备进行电磁屏蔽处理，减少电磁辐射的传播和干扰程度。

2. 接地处理：通过科学的接地设计和接地电阻的控制，降低电磁辐射的强度和干扰水平。

汽车电器电磁干扰及防护分析摘要：随着现代汽车电子系统的不断发展和普及，汽车电器电磁干扰问题也日益突出。

本文通过对汽车电磁干扰的来源和方法进行深入研究，分析了其对汽车电子系统的影响，并提出了相应的防护措施。

通过合理的电磁干扰防护措施，可以有效提高汽车电子系统的可靠性和稳定性，确保汽车的正常运行和安全性。

通过研究汽车电器电磁干扰的来源，我们可以更好地理解干扰产生的机制，并采取相应的防护措施，保证汽车电器系统的正常运行。

关键词：汽车电器；电磁干扰；防护；可靠性；安全性随着科技的进步和社会的发展，汽车已经成为现代人生活中不可或缺的一部分。

而如今的汽车不再只是简单的交通工具，而是集成了众多电子设备和系统的智能化载体。

然而，与此同时，汽车电器电磁干扰的问题也日益突出。

一、汽车电器电磁干扰的来源在如今高度电气化的汽车行业中，电磁干扰成为了一项不可忽视的问题。

汽车电器电磁干扰是指在汽车的电路系统中，电子设备之间产生的相互干扰现象。

这些干扰往往来自于多种来源，对车辆的正常运行和乘客的安全带来了一定的隐患。

第一，汽车内部的电路系统是电磁干扰的主要源头之一。

现代汽车的电路系统包括了各类传感器、控制单元和执行器等多个部分，它们通过复杂的电路连接而成。

在这个复杂的电路系统中，电流的流动和电磁场的产生难免会引发干扰。

例如，当发动机工作时，由于电流的快速变化，会产生大量的电磁辐射，从而对其他电子设备产生干扰。

此外，车载娱乐系统、导航系统等也都会产生电磁辐射，增加了电磁干扰的风险。

第二，汽车外部的电磁干扰同样是一个重要的来源。

现代社会中，无线电通信技术的广泛应用导致了一系列的电磁辐射。

无线电、电视、手机、卫星通信等设备都会在汽车周围产生电磁波，进而干扰汽车的电子设备。

尤其是高强度的电磁辐射源，如雷电、雷达等，更是可能对汽车电器系统产生严重干扰，影响车辆的正常运行。

第三，汽车维修过程中的操作也可能引发电磁干扰。

汽车在出厂时，其电器设备会经过一系列的工艺和检测，以确保其电磁兼容性。

汽车电控系统中电磁的干扰及检修随着汽车电子化水平的不断提高，汽车电控系统已经成为现代车辆中不可或缺的一部分。

由于汽车电控系统中存在大量的电子元器件，电磁干扰问题也逐渐成为了汽车电控系统中的一个重要挑战。

电磁干扰不仅会影响汽车电子设备的正常工作，还可能对车辆的安全性和可靠性造成严重影响。

正确识别和处理汽车电控系统中的电磁干扰问题，对于确保车辆的正常运行非常重要。

1. 发动机系统：汽车发动机的高压燃油喷射系统、点火系统和充电系统会产生较强的电磁干扰，可能对车载电子设备产生干扰。

2. 车辆通信系统：随着车载通信设备的增加，例如无线电、车载电话、GPS导航等，这些设备也可能成为汽车电控系统中的电磁干扰源。

3. 外部环境：在汽车行驶的过程中，外界环境中的电子设备、无线电信号、雷电、电荷堆积等因素也可能对车辆的电控系统产生影响。

二、汽车电控系统中的电磁干扰对车辆的影响1. 电子设备故障：电磁干扰会对汽车中的各种电子设备产生干扰，导致其不正常工作，甚至出现故障，例如车载音响、导航系统、发动机控制单元等。

2. 安全性降低：电磁干扰可能会导致车辆中的传感器、控制单元等设备出现误读信号或工作异常，从而影响车辆的行驶稳定性和安全性。

3. 排放增加：发动机控制单元受到电磁干扰后，可能会导致发动机工作不正常，使得车辆的尾气排放量增加，对环境造成影响。

1. 检查电磁屏蔽：对汽车中的关键电子设备，例如发动机控制单元、ABS控制单元等进行屏蔽检查，确保其受到的电磁干扰尽可能小。

2. 电磁兼容性测试：通过专业的电磁兼容性测试设备，对车辆中的关键电子设备进行全面的电磁兼容性测试，确保其能够正常工作且不会受到外界电磁干扰的影响。

3. 选择合适的电子元器件：在汽车电控系统的设计和选择过程中，应尽量避免选择容易受到电磁干扰的电子元器件，或者在设计中加入适当的屏蔽措施，以减小电磁干扰的可能性。

4. 定期维护和检测：定期对汽车的电子设备进行维护和检测，确保其工作正常，并及时发现并排除电磁干扰问题。
