下载文档原格式
聚苯硫醚树脂特性交联或半交联型聚苯硫醚（Polyphenylene sulfide,简称PPS）为浅褐色粉末，以加热变为深褐色；而直链型PPS则为白色颗粒，高结晶速度的为白色或浅黄色颗粒，受热后其颜色变深。
基本性能特点1.白色，结晶性，易流动的粉末。
2.强度度，抗蠕变性度，坚韧，质硬，无冷流变性，力学性能随温度升高而降低。
3.热稳定性极好，热变形温度260℃，熔点290℃，在400~500℃热空气和氮气中仍稳定，交联后可耐600℃高温，可在350℃以上长期使用。
4.耐磨，阻燃性优，有自熄性，对玻璃，陶瓷，金属的粘接性好。
5.电绝缘性能，高温，高湿的影响小，耐电弧性好。
6.成型收缩率小，尺寸稳定性好，熔体黏度小，易成型加工。
7.化学稳定性优异，耐稀酸，碱，在204℃以下耐任何溶剂/。
8.对炭黑，石墨，玻璃纤维，MoS2,PTFE等填料有特别好的润湿作用。
注射成型工艺工艺条件一，预干燥尽管PPS工程塑料的含水率较低，但为了提高注射产品的外观和制品的熔接强度，防止流延，对于线性PPS推荐采用鼓风干燥机在120~140℃条件下干燥3~5H，平盘中的材料高度最好不要超过5CM；对彩色的PPS工程塑料，为确保稳定的色彩，应在105℃以下，干燥3~5H，为保证制品外观，甚至干燥时间可以再长一些，对增强的交联型PPS，在鼓风烘箱中可在149~177℃条件下干燥2~3H，烘干时间延长，一般对材料性能影响不大，但最好烘干温度不能超过260℃。
采用真空烘箱和其他除湿式烘箱，温度和时间可适当降低和减少。
二，模温模温在很大的程度上影响模塑产品的特性。
考虑到模塑产品的外观，高温下的尺寸稳定性，耐热性及耐蠕变性能，模温一般不得低于120℃，至少要在130℃以上。
模温最好在120~160℃。
三，注射压力正常的注射压力保持在29~98MPa比较合适，高压注射能保证制件的密实件，特别是对薄壁复杂的制件，更应采用高压注射，而且高压可以提高材料的拉伸强度。
机械性能好：其刚性极强，表面硬度高，洛氏硬度>100HR,拉伸强度>170 MPa ，弯曲强度> 220MPa，缺口冲击强度〉16 MPa，弯曲模量>3.5×104，并具有优异的耐蠕变性和耐疲劳性。
耐化学药物性能优异：目前尚未发现可在200℃以下溶解聚苯硫醚的溶剂，对无机酸、碱和盐类的抵抗性极强。
尺寸稳定性好：成型收缩率很低，小于0.0025%，吸收率小于0.05%，线性热膨胀系数也小。
在高温、高湿条件下仍表现出良好的尺寸稳定性。
故在机械、化工、仪器、仪表和航空、航天、舰船等各个方面都具有广泛用途。
电性能优：聚苯硫醚在高温、高湿、高频条件下仍具有优良的电性能，其体积电阻率为1×1016Ω.cm，表面电阻率为1×1015Ω，电气强度>18KV/mm. 耐磨性突出：通过填充氟树脂和碳纤维等润滑剂，可大幅度提高其耐磨性，摩擦系数在0.01-0.02。
耐幅射：耐幅射达到Gy1×108，是其它工程塑料无法比拟的新材料，是电子、电气、机械、仪器、航空、航天、军事等领域特别是原子弹、中子弹耐辐射唯一理想的优良材料。
加工性能好：PPS树脂的熔体粘度低，流动性好，极易与玻纤润湿接触，因此填充填料容易，用其制备的玻纤或无机填料增强注塑级粒料，具有极高抗伸缩性，抗冲击性，抗弯曲及延展性。
在其熔点以上可以统一成形。
与金属和非金属粘接性能好：PPS特别对玻璃、铝、钛、不锈钢等具有非常高的粘结强度，附着力达到1级。
对玻璃的粘结性能好，极宜作化工设备的衬里。
注塑工艺注塑PPS时的料筒温度为280～330℃，但在高温下时间较长易产生交联结构。
模具温度的高低对制品结晶度的影响较大。
特殊复合材料一般射出成型条件英制公制温度后段 550 - 570 °F 288 - 299 °C 中段 570 - 590 °F 299 - 310 °C 前段 590 - 610 °F 310 - 321 °C 熔化温度 585 - 625 °F 307 - 329 °C 模具温度 275 - 350 °F 135 - 177 °C 压力射压10000 - 15000 psi 69 - 103 MPa 保压 5000 - 12000 psi 34 - 83 MPa 背压50 - 100 psi 0.34 - 0.69 MPa 速度填充速度 2 - 3 in/sec 51 - 76 mm/sec 螺杆转速 60 - 90 rpm 60 - 90 rpm 烘乾条件时间 & 温度 6 Hrs @ 300 °F 6 Hrs @ 149 °C 吸水率 0.04 % 0.04 %。
聚苯硫醚
pps是分子主链上含有苯硫基的热塑性工程塑料，属聚醚类塑料。
它是于1968年在美国进行工业化生产，工业上主要生产方法有溶液聚合法和自缩聚法。
pps的分子结构可看出，它是以苯环和硫原子交替排列构成的线性或略带支链的高聚物，分子链规整体性强，由刚性苯环与柔性硫醚链连接起来的主键具有刚柔相济的特点，因此pps
可以结晶，熔点高；其次，由于苯环与硫原子形成共轭。
且硫原子尚未处于饱和，经氧化后可使硫醚键变成亚砜基，或使相邻大分子形成氧桥支化或交联，使得热、氧稳定性十分突出；第三，由于硫原子的极性被苯环共轭及高结晶度的束缚，使pps呈现非极性或弱极性的特点，因此pps的电绝缘性、介电性、及耐化学介质性也很突出；第四，由于pps与众多聚合物和添加剂有良好的相容性，可以采用多种手段进行改性，以提高其力学性能和其它性能。
聚苯硫醚英文简写为PPS，是一种新型高性能热塑性树脂，具有机械强度高、耐高温、耐化学药品性、难燃、热稳定性好、电性能优良等优点。
在电子、汽车、机械及化工领域均有广泛应用。
聚苯硫醚聚苯硫醚（Polyphenylene Sulfide，简称PPS）是一种具有优异性能的高性能工程塑料，由苯硫酚和硫磺通过聚合反应制得。
聚苯硫醚的化学结构中含有大量的芳香环和硫醚键，这使得它具有很好的耐高温、耐化学腐蚀、绝缘性能和机械强度。
聚苯硫醚在工程应用领域具有广泛的应用前景，特别在汽车、电子、航空航天等领域有较大的需求。
首先，聚苯硫醚在汽车行业中起到了重要的作用。
由于聚苯硫醚具有出色的耐高温性能，能够在高温下保持较好的力学强度和稳定性，因此被广泛应用于汽车发动机部分。
其高温耐受性使得聚苯硫醚可以用于汽车引擎的冷却系统、传感器和排放系统等关键部件，确保引擎的正常运行和高效工作。
此外，聚苯硫醚还具有优异的电绝缘性能，在汽车的电路系统中可以作为电线、连接器和继电器的绝缘材料，提高电气设备的性能和可靠性。
其次，聚苯硫醚在电子行业中也有广泛的应用。
由于聚苯硫醚具有优异的耐高温性和抗腐蚀性能，被广泛应用于电子产品的外壳、线缆、插件和连接器等部件。
聚苯硫醚材料具有良好的电绝缘性能，可以在高温和恶劣环境下保持稳定的电性能，确保电子设备的正常运行。
此外，聚苯硫醚具有良好的耐化学腐蚀性能，可以抵御酸碱溶液和有机溶剂的腐蚀，从而保护电子设备免受外界环境的侵蚀。
聚苯硫醚在航空航天领域也有重要的应用。
由于航空航天器在高空和高速运行时面临着极端的气候条件和机械应力，要求材料具有卓越的耐高温和耐疲劳性能。
聚苯硫醚具有非常高的玻璃化转变温度和热稳定性，能够在高温下保持较好的力学性能和稳定性，因此被广泛应用于航空航天器的结构部件、燃气涡轮发动机和导电部件等关键部分，提高了航空航天器的安全性和可靠性。
此外，聚苯硫醚还具有其他许多优良特性，例如良好的耐磨性、尺寸稳定性和低摩擦系数等，使其在机械工程、化工和环保等领域有着广泛的应用。
在化工行业中，由于聚苯硫醚具有耐酸、耐碱的特性，因此可以作为化工设备的密封材料和管道材料，抵御化学物质的腐蚀。
聚苯硫醚的分子式1. 聚苯硫醚的概述聚苯硫醚（Polyphenylene Sulfide，简称PPS）是一种高性能工程塑料。
它具有优异的耐热性、耐化学腐蚀性、电绝缘性和机械性能，被广泛应用于汽车、电子、化工等领域。
PPS的分子式为 -(C6H4-S)-n-，其中n代表苯硫醚单体的重复次数。
苯硫醚单体的化学结构如下所示：2. 聚合反应聚苯硫醚的合成主要通过聚合反应来实现。
最常用的方法是通过两步法反应，首先将二苯硫醚（Diphenyl Sulfide）和二硫化碳（Carbon Disulfide）进行酸性或碱性催化剂的存在下，进行硫化反应得到线性或分支型的低聚物。
然后，利用高分子合成技术，将低聚物采用热聚合或电聚合等方法进行聚合反应，得到聚苯硫醚。
聚合反应的化学方程式如下：nPh-SH + nCS2 + HCl -> [Ph-S-]n + (n+1)HCl[Ph-S-]n -> -(C6H4-S)-n-3. 聚苯硫醚的性质3.1 物理性质聚苯硫醚是一种无色或浅黄色的固体。
它具有良好的热稳定性，熔点可达到约285°C，也具有优异的机械性能和电绝缘性。
此外，它的热膨胀系数较低，具有较好的尺寸稳定性。
3.2 化学性质聚苯硫醚具有耐化学腐蚀性。
它能耐受大多数有机溶剂的侵蚀，包括酸、碱和盐溶液。
此外，它还具有较好的氧化稳定性和光稳定性。
4. 聚苯硫醚的应用聚苯硫醚具有许多优异的性能，因此在各个领域都有广泛的应用。
4.1 汽车领域在汽车领域，聚苯硫醚被广泛应用于发动机部件、排气系统、电子设备和传动系统等方面。
由于它的高耐热性和耐化学腐蚀性，聚苯硫醚在汽车发动机部件中可以承受高温和化学腐蚀的环境。
4.2 电子领域聚苯硫醚在电子领域中也有广泛的应用，尤其是在电子器件和电路板中。
由于它的良好电绝缘性和耐高温性，聚苯硫醚在电子器件中可以有效地隔离电流和承受高温环境。
4.3 化工领域在化工领域，聚苯硫醚被用作耐化学腐蚀涂层、管道和储罐等设备的材料。

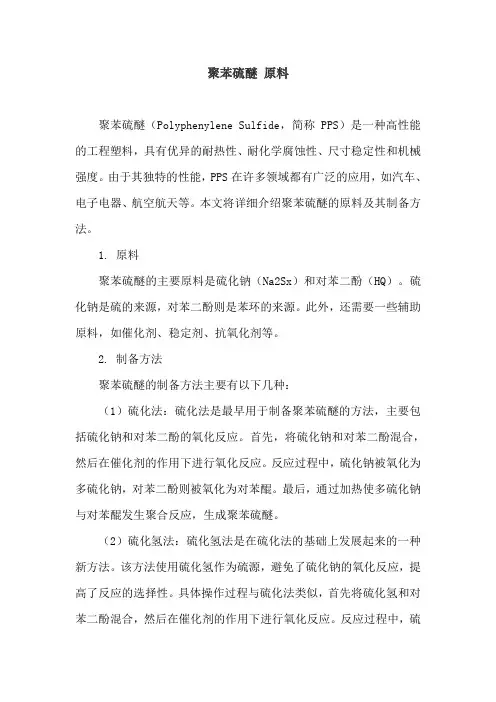

聚苯硫醚原料聚苯硫醚（Polyphenylene Sulfide，简称PPS）是一种高性能的工程塑料，具有优异的耐热性、耐化学腐蚀性、尺寸稳定性和机械强度。
由于其独特的性能，PPS在许多领域都有广泛的应用，如汽车、电子电器、航空航天等。
本文将详细介绍聚苯硫醚的原料及其制备方法。
1. 原料聚苯硫醚的主要原料是硫化钠（Na2Sx）和对苯二酚（HQ）。
硫化钠是硫的来源，对苯二酚则是苯环的来源。
此外，还需要一些辅助原料，如催化剂、稳定剂、抗氧化剂等。
2. 制备方法聚苯硫醚的制备方法主要有以下几种：（1）硫化法：硫化法是最早用于制备聚苯硫醚的方法，主要包括硫化钠和对苯二酚的氧化反应。
首先，将硫化钠和对苯二酚混合，然后在催化剂的作用下进行氧化反应。
反应过程中，硫化钠被氧化为多硫化钠，对苯二酚则被氧化为对苯醌。
最后，通过加热使多硫化钠与对苯醌发生聚合反应，生成聚苯硫醚。
（2）硫化氢法：硫化氢法是在硫化法的基础上发展起来的一种新方法。
该方法使用硫化氢作为硫源，避免了硫化钠的氧化反应，提高了反应的选择性。
具体操作过程与硫化法类似，首先将硫化氢和对苯二酚混合，然后在催化剂的作用下进行氧化反应。
反应过程中，硫化氢被氧化为多硫化氢，对苯二酚则被氧化为对苯醌。
最后，通过加热使多硫化氢与对苯醌发生聚合反应，生成聚苯硫醚。
（3）硫化钠-对苯二酚法：硫化钠-对苯二酚法是一种改进的硫化法，主要用于制备高分子量的聚苯硫醚。
该方法首先将硫化钠和对苯二酚混合，然后在催化剂的作用下进行氧化反应。
反应过程中，硫化钠被氧化为多硫化钠，对苯二酚则被氧化为对苯醌。
接下来，将生成的多硫化钠和对苯醌在高温下进行聚合反应，生成高分子量的聚苯硫醚。
总之，聚苯硫醚是一种具有优异性能的工程塑料，广泛应用于各个领域。
其制备方法主要有硫化法、硫化氢法和硫化钠-对苯二酚法等。
随着科学技术的不断发展，聚苯硫醚的制备方法将不断优化，以满足不同领域的需求。

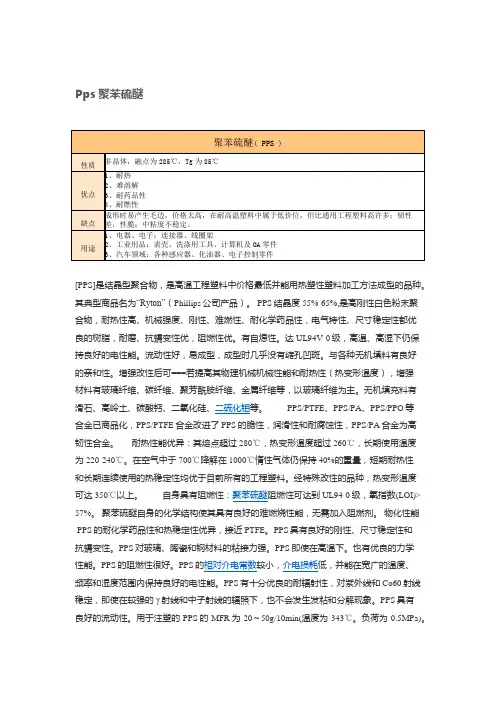

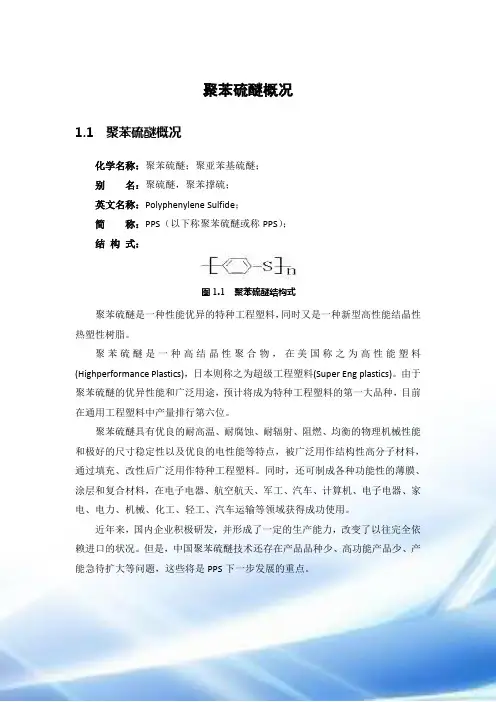

聚苯硫醚概况1.1 聚苯硫醚概况化学名称：聚苯硫醚；聚亚苯基硫醚；别名：聚硫醚，聚苯撑硫；英文名称：Polyphenylene Sulfide；简称：PPS（以下称聚苯硫醚或称PPS）；结构式：图1.1 聚苯硫醚结构式聚苯硫醚是一种性能优异的特种工程塑料，同时又是一种新型高性能结晶性热塑性树脂。
聚苯硫醚是一种高结晶性聚合物，在美国称之为高性能塑料(Highperformance Plastics)，日本则称之为超级工程塑料(Super Eng plastics)。
由于聚苯硫醚的优异性能和广泛用途，预计将成为特种工程塑料的第一大品种，目前在通用工程塑料中产量排行第六位。
聚苯硫醚具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料，在电子电器、航空航天、军工、汽车、计算机、电子电器、家电、电力、机械、化工、轻工、汽车运输等领域获得成功使用。
近年来，国内企业积极研发，并形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国聚苯硫醚技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。
1.2 聚苯硫醚性能聚苯硫醚是一种结晶性的聚合物。
未经拉伸的纤维具有较大的无定形区(结晶度约为5%)，在125℃时发生结晶放热，玻璃化温度为93℃；熔点281℃。
拉伸纤维在拉伸过程中产生了部分结晶(增加至30%)，如在130～230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60～80％。
因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔点为284℃。
随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉伸前的1.33g/cm3到拉伸后的1.34 g/cm3，经热处理后则可达1.38 g/cm3。
聚苯硫醚是结晶型（结晶度55%～65%）的高刚性白色粉末聚合物，聚苯硫醚树脂是一种兼具热固性树脂特性的白色或微黄色高结晶度聚合物，相对密度为1.36g/cm2，结晶熔点287℃。
聚苯硫醚1.综述：英文名称: Polyphenylene sulfide，简称PPS.聚苯硫醚化学式：中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂聚苯硫醚是一种结晶性的聚合物。
未经拉伸的纤维具有较大的无定形区(结晶度约为5%)，在125℃时发生结晶放热，玻璃化温度为93℃；熔点281℃。
拉伸纤维在拉伸过程中产生了部分结晶，(增加至30%)，如在130—230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60—80%。
因此，拉伸后的纤维没有明显的玻璃化转变或结晶放热现象，其熔点为284℃。
随着拉伸热定形后结晶度的提高，纤维的密度也相应增大，由拉伸前的1.33g/cm3到拉伸后的1.34g/cm3，经热处理后则可达1.38g/cm3。
PPS是一种综合性能优异的特种工程塑料。
PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。
近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。
pps具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。
PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。
此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。
PPS塑料缺点：脆性大、韧性差，耐冲击强度低，经过改良以后，可以获得十分优异的综合性能，市场出售的产品均为其改良的产品.比重2.聚苯硫醚的特性与应用：一、特性（1）一般性能：聚苯硫醚为一种外观白色、高结晶度、硬而脆的聚合物，纯聚苯硫醚的相对密度为1.3，但改性后会增大。
聚苯硫醚有吸水率极小，一般只有0.03％左右。
聚苯硫醚的阻燃性好，其氧指数高达44％以上；与其他塑料相比，它在塑料中属于高阻燃材料（纯PVC的氧指数为47％、PSF为30％、PA66为29％、MPPO 为28％，PC为25％）。
（2）机械性能：纯聚苯硫醚的机械性能不高，尤其冲击强度比较低。
以玻璃纤维增强后会大幅度提高冲击强度，由27J/m 增大到76J/m，增大3倍；拉伸强度由6Mpa增大到137Mpa，增大1倍。
聚苯硫醚的刚性很高，在工程塑料中少见。
纯聚苯硫醚的弯曲模量可达3.8Gpa，无机填充改性后可达到12.6Gpa，增大5倍之多。
而以刚性著称的PPO仅为2.55Gpa，PC仅为2.1Gpa。
聚苯硫醚在负荷下的耐蠕变性好，硬度高；耐磨性高，其1000转时的磨耗量仅为0.04g，填充F4及二硫化钼后还会进一步得到改善；聚苯硫醚还具有一定的自润性。
聚苯硫醚的机械性能对温度的敏感性能小（3）热学性能：聚苯硫醚具有优异的热性能，短期可耐260℃，并可在200~240℃下长期使用；其耐热性与PI 相当，仅次于F4塑料，这在热固性塑料中也不多见。
（4）电学性能：聚苯硫醚的电性能十分突出，与其他工程塑料相比，其介电常数和介电损耗角正切值都比较低，并且在较大的频率、温度及温度范围内变化不大；聚苯硫醚的耐电弧好，可与热固性塑料媲美。
聚苯硫醚常用于电器绝缘材料，其用量可占30％左右。
（5）环境性能：聚苯硫醚的最大特点之一为耐化学腐蚀性好，其化学稳定性能仅次于F4；聚苯硫醚的耐辐射性好。
二、应用范围（1）汽车工业：聚苯硫醚用于汽车工业占45％左右，主要用于汽车功能件；如可代替金属制作排气筒循环阀及水泵叶轮，气动信号调解器等。
油箱传感器一般也用聚苯硫醚制作。
（2）电子电器：聚苯硫醚用于电子电器工业可占30％，它适合于环境温度高于200℃的高温电器元件；可制造发电机和发动机上的点涮、电涮托架、启动器线圈、屏蔽罩及叶片等；在电视机上，可用于高电压外壳及插座、接线柱及端子板等；在电子工业、制造变压器、阻流圈及继电器的骨架和壳体，集成电路载体；利用高频性能，制造H级绕线架和微调电容器等。
（3）机械工业：用于壳体、结构件、耐磨件及密封材料，具体有泵体、阀门、轴承、轴承支架、活塞环及齿轮等。
(4) 家电：微波炉三脚架，电吹风叶片等。
3.国外PPS生产情况：目前全球PPS树脂的生产能力已经超过5万吨/年，成为特种工程塑料的第一大品种和继聚碳、聚酯、聚甲醛、尼龙及聚苯醚等五大工程塑料之后的第六大工程塑料品种。
其生产格局是：只有美国、日本和中国掌握PPS 树脂的工业化生产制造技术，拥有生产能力和产品。
俄罗斯、印度正在积极进行PPS树脂工业化生产的研发。
美国雪佛龙菲利普斯公司、吴羽化学工业公司（包括佛特隆公司）和大日本油墨化学工业公司是全球最主要的三大PPS树脂生产商。
在新兴的PPS树脂生产商和产品中，以日本吴羽化学工业公司和其推出的Fortron PPS——第二代线性高分子量PPS树脂（其复合改性料由日本宝理公司生产、销售）的发展最引人注目。
该树脂生产工艺先进，产品质量好，性能优，特别是它全面改善了PPS耐冲击性能差、性脆的致命缺点。
此外，Fortron PPS可以直接制造纤维和薄膜，加之树脂本色浅，可制成各种色泽鲜艳的制品，因而成为PPS树脂的发展方向并受到广泛欢迎。
其生产能力也迅速扩展，与Ryton PPS一道成为PPS树脂的两大主要品牌。
1990年前后，由于国际经济环境的影响，日本PPS厂家的平均开工率只维持在35%的低水平。
到1994年，开工率达额定生产能力的60%左右。
进入21世纪后，由于市场需求旺盛，开工率明显提高。
特别是进入2004年后，尽管原油价格持续上涨导致PPS树脂价格上涨10%，但树脂仍然供不应求，各家公司更是开足马力进行树脂的生产。
同时，一些公司纷纷准备扩建生产装置，如雪佛龙菲利普斯、大日本油墨化学工业公司和出光石油化学工业公司更分别提出建设万吨级生产装置的计划。
国际上PPS复合粒料的生产厂商和产品规格、型号众多，其中供应中国的主要以雪佛龙菲利普斯（包括东丽-菲利普斯公司）的Ryton PPS系列、日本宝理公司的Fortron PPS系列、大日本油墨公司的DIC PPS系列以及美国塞拉尼斯旗下的泰科纳（Ticona）Fortron PPS系列为主。
4.中国PPS的发展：中国PPS的研究和生产始于上世纪70年代初期，先后有二十多家企业建立了PPS树脂合成中试或生产装置，但是普遍存在技术水平低，工艺不过关的致命弱点。
近年来，国内从事PPS复合材料生产开发的单位较多，如晨光化工研究院、北京市化工研究院、广州化工研究院等在PPS玻纤增强、碳纤维及无机矿物填充增强PPS的成型加工及应用领域、北京玻璃钢研究院在连续纤维增强制备PPS复合板材、中山大学在PPS/碳纤维复合材料研究方面取得较大成绩。
但国内的复合粒料生产厂仍然存在产量小，品种单一的问题，大多以通用品种——玻璃纤维增强料及无机物填充改性品种为主。
一些高性能或特殊品种的PPS复合粒料与合金目前仅有四川华拓公司（即现在的德阳化学科技有限公司，是华通投资控股有限公司的全资子公司）、四川大学等少数单位有部分产品销售。
5.PPS的前景与发展目标目前中国PPS改性与复合粒料的市场总需求量大于8000吨/年，且增长很快，年需求增长率高达15%-20%。
消费的PPS产品型号仍以通用品种0%-40%玻璃纤维增强料为主，应用以电子电器、精密机械为主，在汽车、摩托以及石油、化工领域的消费也在稳步增长。
随着中国电子电器、汽车行业的高速发展，PPS的市场前景极为广阔，预计2005年中国PPS粒料的市场需求量将达到10000吨/年。
国内外多家厂商和投资者有意介入PPS树脂生产线或者建设新的PPS树脂工业化生产线。
中国市场正在形成PPS生产的国内外双重竞争态势，这将有利于PPS在国内的进一步推广以及市场和应用领域的扩展，并开拓国际市场。
预计未来5年内，PPS的需求量还将有年均10%以上的增长率。
目前全球PPS生产与需求已趋于紧张，随着社会的发展，汽车和电子工业对PPS 的总需求量还将进一步扩大。
这给全球的PPS树脂生产商扩大生产提供了机会，同时，也为中国PPS产业带来巨大的机遇。
结合国内外PPS及新材料的发展动向，在发展新型PPS类材料品种，开发PPS新合成方法的基础上还应当着力抓好新型改性料及专用料的研制开发，积极开发新型PPS复合材料改性品种，尽快建立更大的规模化生产装置等。
其中，尽快建立5000-8000吨/年级的PPS树脂生产线，是中国PPS 发展的当务之急。
这是发展中国高性能结构材料所必须的战略举措，对打破国外技术限制和封锁，满足国民经济以及军工各领域对高性能结构材料的需求意义极为重大。
6.聚苯硫醚的成型加工一．加工特性树脂厂商提供的聚苯硫醚为一种相对质量比较低（4000~5000）、结晶度较高（75％）的白色粉末，这种纯聚苯硫醚无法直接塑化成型，只能用于喷涂。
用于塑化成型的聚苯硫醚，必须进行交联改性处理，使熔体的粘度上升。
一般交联后的熔融指数达到10~20为宜；进行玻璃纤维增强聚苯硫醚的熔融指数可大一些，但不能大于200。
聚苯硫醚的交联方法有热交联和化学交联两种，目前以热交联为主。
热交联的交联温度为150~350℃，低于150℃不发生交联，高于350℃发生高度交联，反而导致加工困难。
化学交联需要加入交联促进剂，具体的品种有氧化锌、氧化铅、氧化镁、氧化钴等以及酚类化合物，六甲氧基甲基三聚氰酰胺、过氧化氢、碱金属或碱土金属的次氯酸盐等。
聚苯硫醚虽有交联，但流动性下降不多；因此，废料可重复使用三次；聚苯硫醚本身具有脱模性，可不必加入脱模剂；聚苯硫醚经过热处理可提高结晶度及热变形温度，后处理的条件为：温度204℃，时间30min。
二．加工方法（1）注塑：可采用通用注塑机，玻璃纤维增强聚苯硫醚的熔融指数以50为宜。
注塑的工艺条件为：料筒温度，纯聚苯硫醚为280~330℃，40％GF 聚苯硫醚为300 -350℃；喷嘴温度，纯聚苯硫醚为305℃，40％GF聚苯硫醚为330℃；模具温度120-180℃；注塑压力，50-130 MPA。
（2）挤出：采用排气式挤出机，工艺为：加料段温度小于200℃；料筒温度300-340℃，连接体温度320-340℃，口模温度300-320℃。
（3）模压成型：适合大型制品，采用两次压缩，先冷却，后热压。
热压的预热温度纯聚苯硫醚为360℃左右15min，GF聚苯硫醚为380℃左右20min;模压压力为10~30Mpa，冷却到150℃脱模。
