(新)各种塑料特性、成型工艺、用途-聚苯硫醚(PPS)的介绍以及加工特性_

PPS塑料它是一种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温，耐腐蚀和优越的机械性能。

简介PPS塑料(聚苯硫醚)英文名称:Phenylenesulfide比重:1.36克/立方厘米成型收缩率:0.7%成型温度:300-330℃。

它是一种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温，耐腐蚀和优越的机械性能。

PPS是含硫芳香族聚合物，线型PPS在350℃以上交联后成热固性塑料，支链型结构PPS为热塑性塑料。

PPS是美国菲利普斯公司于1971年首先实现工业化生产的，专利到期后，日本的企业也开始研发和生产。

日企比较典型的有日本的东丽公司，现阶段日本的产量已大于美国的产量。

其他一些生产厂家也主要集中在美国、日本和欧洲。

全球五大PPS生产商为菲利普斯、东丽、泰科纳、宝理和大日本油墨。

我国的天津合成材料研究所、广州化学试剂二厂、四川自贡化学试剂厂、河北工学院化工系及广州化工研究所等单位曾有少量小试，但均无法稳定连续生产。

目前国内PPS的销售商有上海联模化工等，到2000年，世界PPS的产量可达到5万吨/年。

PPS的最大需求为日本占33%，北美占32%，西欧占19%，亚太占16%。

介绍pps为一种白色粉末，平均分子量为0.4-0.5万，密度为1.3-1.8克每立方厘米，pps有十分优异的热性能。

添加玻璃纤维增强后的热性能指标更高，在232摄氏度经5000h的热老化后，如玻璃纤维、碳纤维、填料等来增强其力学性能，改性后的pps能在长期工作负荷和热负荷的作用下保持高的力学性能和尺寸稳定性，因而可应用于温度高的受力环境中。

pps的介电常数很小，介电损耗相当低，表面电阻率和体积电阻率对频率、温度、湿度的变化不敏感，是优良的电绝缘材料，它的耐电弧时间也较长，pps的化学稳定性相当好，除了受强氧化酸，如浓硫酸、浓硝酸和王水的侵蚀外，它不受绝大多数酸碱盐的侵蚀，具有接近于PTFE的化学稳定性。

在低于175摄氏度时不溶于任何已知的有机溶剂，pps与一般有机溶剂接触时不会出现塑件开裂现象。

PPS塑料是什么材料PPS塑料中文名叫做聚苯硫醚，英文名称是Phenylene sulfide。

它具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。

PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。

此外，它还具有成型收缩率小（约 0.08%），吸水率低（约0 .02%），防火性好、耐震动疲乏性好等优点。

PPS塑料比重:1.36g/cm³ 成型温度：300-330℃ 一、PPS塑料物料性能PPS塑料耐热性能：热变形温度超过260℃，是目前使用温度最高的热塑性工程塑料之一，长期使用温度为220~240℃，短时可达260℃。

PPS塑料耐化学性能：目前尚未发现可在200℃以下溶解PPS的溶剂，对无机酸、碱和盐抵抗性极高。

PPS塑料电性能：在高温、高湿、高频率的环境中，具有很高的体积电阻率、表面电阻率、击穿电压，低的介电常数及介电损耗角正切，是优良的绝缘材料。

经改性处理，也能制成具良好导电性能的高强材料。

PPS塑料力学性能：刚性极强，表面硬度高，并具有优异的耐蠕变性和耐疲劳性。

二、PPS塑料成型性能1.无定形料,吸湿小,但宜干燥后成型。

2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。

模温取100-150度。

主流道锥度应大，流道应短。

应用范围一般可应用于制造PPS管、PPS板材等材料，多用于建筑、家居方面PPS塑料聚苯硫醚的特性及优点：超耐高温、尺寸稳定不易变形、电气性能极佳、耐化学性腐蚀、防火阻燃、电绝缘性能优、耐电弧性好。

PPS塑料长期耐温RTI可达200度以上，热变形温度270度以上。

力学性能优良，具高刚性、高抗蠕变性、更具有加工性能好，吸水率低、成型收缩率小、尺寸稳定性好、耐辐射等性能，被广泛应用于：本品被广泛地用于在航天航空、化工、电子电器、机械、汽车铁路等行业中，制作高强度、耐高温、绝缘的各种高性能要求的航空业用器件；制作防腐器件、耐腐蚀阀门、绝缘器件等；制作精密电器接插件、高强度外壳、耐高温接触器等；制作使用环境苛刻的电机零件、端子；制作耐高温、尺寸精密要求的汽化器、分配器、点火器、滑块、制动系统电磁阀、齿轮、热敏电偶、活塞环。

聚苯硫醚聚苯硫醚（Polyphenylene Sulfide，简称PPS）是一种具有优异性能的高性能工程塑料，由苯硫酚和硫磺通过聚合反应制得。

聚苯硫醚的化学结构中含有大量的芳香环和硫醚键，这使得它具有很好的耐高温、耐化学腐蚀、绝缘性能和机械强度。

聚苯硫醚在工程应用领域具有广泛的应用前景，特别在汽车、电子、航空航天等领域有较大的需求。

首先，聚苯硫醚在汽车行业中起到了重要的作用。

由于聚苯硫醚具有出色的耐高温性能，能够在高温下保持较好的力学强度和稳定性，因此被广泛应用于汽车发动机部分。

其高温耐受性使得聚苯硫醚可以用于汽车引擎的冷却系统、传感器和排放系统等关键部件，确保引擎的正常运行和高效工作。

此外，聚苯硫醚还具有优异的电绝缘性能，在汽车的电路系统中可以作为电线、连接器和继电器的绝缘材料，提高电气设备的性能和可靠性。

其次，聚苯硫醚在电子行业中也有广泛的应用。

由于聚苯硫醚具有优异的耐高温性和抗腐蚀性能，被广泛应用于电子产品的外壳、线缆、插件和连接器等部件。

聚苯硫醚材料具有良好的电绝缘性能，可以在高温和恶劣环境下保持稳定的电性能，确保电子设备的正常运行。

此外，聚苯硫醚具有良好的耐化学腐蚀性能，可以抵御酸碱溶液和有机溶剂的腐蚀，从而保护电子设备免受外界环境的侵蚀。

聚苯硫醚在航空航天领域也有重要的应用。

由于航空航天器在高空和高速运行时面临着极端的气候条件和机械应力，要求材料具有卓越的耐高温和耐疲劳性能。

聚苯硫醚具有非常高的玻璃化转变温度和热稳定性，能够在高温下保持较好的力学性能和稳定性，因此被广泛应用于航空航天器的结构部件、燃气涡轮发动机和导电部件等关键部分，提高了航空航天器的安全性和可靠性。

此外，聚苯硫醚还具有其他许多优良特性，例如良好的耐磨性、尺寸稳定性和低摩擦系数等，使其在机械工程、化工和环保等领域有着广泛的应用。

在化工行业中，由于聚苯硫醚具有耐酸、耐碱的特性，因此可以作为化工设备的密封材料和管道材料，抵御化学物质的腐蚀。

PPS（聚苯硫醚）英文名称: Polyphenylene sulfide，简称PPS.中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂PPS 具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。

同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。

近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。

但是，中国PPS 技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS 下一步发展的重点。

特点:具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。

PPS 是工程塑料中耐热性最好的品种之一，热变形温度一般大于260 度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。

此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。

比重：1.36 克/立方厘米成型收缩率：0.7%成型温度：300-330℃PPS 塑料的物料性能1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。

有优良的阻燃性，为不燃塑料。

2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260 度，在400 度的空气或氮气中保持稳定。

通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.PPS 塑料的成型性能1.无定形料,吸湿小,但宜干燥后成型。

2.流动性介于ABS 和PC 之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。

聚苯硫醚PPS:材料介绍及用途聚苯硫醚是一种半结晶材料，具有极好的耐高温、耐化学品、流动性、尺寸稳定性和电性能的综合性能。

这种材料可以填充增强纤维和填料以用于注塑。

化学和性能聚苯硫醚（PPS）从1，4二氯苯和硫化钠在极性溶剂中制得。

在开始的工艺步骤之后，这种材料在高温下进行空气熟化，得到部分枝化的高粘度材料，共性质适合进行热塑塑料加工。

各个公司已有办法免除这个熟化期，并使材料具有普通线性PPS结构。

现在市场上有两种形式的PPS：一种的特点是具有部分枝化结构；另一种相对来说更具有线性的PPS结构。

后一种产品具有更好的机械强度和更高的熔体稳定性。

由于PPS熔融粘度低，因而可以负载高达70％的各种填料和增强剂。

不同的填料用量改变材料的强度、电性能、表面性能和尺寸稳定性，以及混合料的成本。

热熔化温度在545°F左右的PPS，能短期内经受住500°F的考验。

在1．82MPa的负荷下，PPS的热变形温度一般高于500T，其上限温度还取决于所受的应力。

由于 PPS的化学结构中有70％的芳香族化合物和 30％的硫，因此天生具有阻燃性。

材料回收利用时，其阻燃性能不会受到影响。

维持PPS样品持续燃烧所需的最低氧气浓度在 40％以上，而正常情况下，大气中仅含有约22％的氧气，不足以维持 PPS燃烧。

用PPS材料制成的部件可以耐受腐蚀性的化学环境：在低于400°F时，已知的溶剂都不能溶解它。

然而，PPS不能长期用于氧化性的酸中，如热硝酸。

此外，PPS不吸收水分，这一点与尼龙、聚醚酸亚胺和聚酯不同.要使PPS具有较高的热尺寸稳定性，必须精确控制模具的温度。

测得模具温度在275—325T之间，材料才能结晶。

低于这个范围，部件可能是，也可能不是结晶态的。

如果部件不是完全结晶态的，把它放在比原模具温度高的温度下使用，部件将开始结应用由于元件趋向小型化，这就要求连接件材料能流动较长的距离，填充更薄的截面。

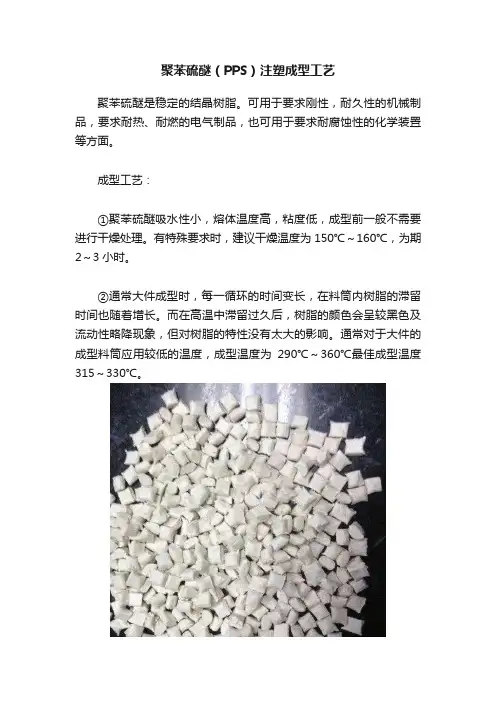

聚苯硫醚（PPS）注塑成型工艺
聚苯硫醚是稳定的结晶树脂。

可用于要求刚性，耐久性的机械制品，要求耐热、耐燃的电气制品，也可用于要求耐腐蚀性的化学装置等方面。

成型工艺：
①聚苯硫醚吸水性小，熔体温度高，粘度低，成型前一般不需要进行干燥处理。

有特殊要求时，建议干燥温度为150℃～160℃，为期2～3小时。

②通常大件成型时，每一循环的时间变长，在料筒内树脂的滞留时间也随着增长。

而在高温中滞留过久后，树脂的颜色会呈较黑色及流动性略降现象，但对树脂的特性没有太大的影响。

通常对于大件的成型料筒应用较低的温度，成型温度为290℃～360℃最佳成型温度315～330℃。

③射速度不同，产品的表面光亮度就不一样，注射速度越快，表面光泽越好，但容易发生产品翘曲，烧焦，对此要注意，一般使用中等注射速度，较高注射压力条件成型。

注射压力500～2000kg/cm2 ，最佳注射压力为900～1500 kg/cm2。

为防止成型品的重量每次变动不一，加上若干背压(5kg/cm2左右)可以得到稳定的成型品。

④聚苯硫醚是结晶性树脂，成型收缩冲击强度的增减、长期热变形温度、表面硬度、耐蠕变性、耐热水性及耐候性等特性，均受结晶度的影响。

因此成型时，应适当地控制模具温度，模温要求50℃～180℃，适宜在120℃～160℃之间。

成型品表面状态不好，无光泽或温度使用时尺寸稳定性差，刚性不足，可以考虑提高模温至140℃以上。

⑤料嘴:使用开放型料嘴足可以进行成型，但为了防止料嘴溢流，建议使用封闭型料嘴，而料嘴的加热器则能单独控制的，对于成型更为方便。

料嘴先端的口部用2～3°的倒锥，直径为φ3～6为宜。

聚苯硫醚中文名称：聚苯硫醚英文名称：Polyphenylene sulfide（PPS)CAS登录号：25212-74-2熔点：285~300℃密度：1.36g/cm3基本概况：PPS是一种综合性能优异的特种工程塑料。

PPS具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。

同时，还可制成各种功能性的薄膜、涂层和复合材料，在电子电器、航空航天、汽车运输等领域获得成功应用。

国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。

但是，中国PPS技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS下一步发展的重点。

PPS具有优异的耐热性、阻燃性、绝缘性，其强度和硬度均较高，可用多种方法成型加工，可精密成型，是迄今为止性价比最高的特种工程塑料。

分子结构与性能：聚苯硫醚PPS是一种白色、结晶度高的聚合物，PPS的分子主链由苯环和硫原子交替排列，链规整性很强。

苯环提供刚性，硫醚键提供柔顺性。

分子主链刚柔兼备，所以PPS易于结晶，结晶度可达75 %。

PPS分子结构中含有高度稳定的化学键，使其对热降解和化学反应均具有很高的分子稳定性。

同时，该聚合物的分子结构也易于形成一个具有热稳定性的晶体点阵，因此，PPS是一种结晶熔点高达285℃的半晶状聚合物。

由于其分子结构所呈现的特点，PPS在燃烧中往往会形成炭质残渣，使材料具有与生俱来的阻燃性能。

尚未发现PPS在低于200℃左右的温度下溶于任何溶剂。

机械性能：纯PPS力学性能不高，尤其是抗冲击强度比较低，以玻璃纤维(GF)增强后，抗冲击强度由27J/m提高到76J/m，拉伸强度由80MPa提高到150MPa。

聚苯硫醚的弯曲模量可达3.8GPa，无机填料填充改性后可达到13GPa，且在载荷下的耐蠕变性好，耐磨性好，还具有一定的自润滑性能，可代替部分金属使用。

聚苯硫醚英文名称Poly phenylene sulfide，简称PPS，是一种新型的工程塑料，在美国于1973年才开始工业化生产。

近年发展得很快，已成为继尼龙（PA）、聚碳酸酯（PC）、聚甲醛（POM）、热塑性聚酯（PET和PBT）及聚苯醚（PPO）之后的第六大工程塑料和第一大特种工程塑料。

产品分为两类：一类是支链型热塑性聚合物，粘度较高。

另一类是热固性聚合物，固化前具有线性分子结构，固化后加热充分也软化到一定程度。

下面主要介绍热塑性PPS。

PPS是分子主链上具有苯硫基的高聚物，由于其结构为苯环与硫交替连接，分子链具有很大的刚性及规整性，因而PPS为结晶性聚合物，具有很多优异性能，如耐热性、刚性、阻燃性及电绝缘性。

硫原子上的孤对电子使得PPS与玻璃纤维、无机填料及金属具有良好的亲和性，易于制成各种增强复合物及合金材料。

PPS的性能1、物理力学性能PPS是一种白色、结晶度高的聚合物，密度为1.34。

其力学性能优良、拉伸强度和弯曲强度优于PA、PC、PBT等，具有极高的刚性和抗蠕变性，但其脆性较大，缺口冲击强度较低，低于PA、PC、PBT高于POM。

加入玻璃纤维增强后其力学性能更优。

PPS属惰性物质，无毒。

2、热性能由于PPS为结晶性聚合物，最高结晶度可达65%，其结晶温度为127℃，熔点为286℃，热变形温度260℃，在空气中430-460℃以上才分解，热稳定性远超出PA、PBT、POM 等工程塑料，长期使用温度在热塑性塑料最高，可达220-240℃。

PPS还是具有良好的绝热性和阻燃性，其临界氧指数与PVC相当，可达47%，无需加入阻燃剂，PPS可达到UL94-V0级水平。

3、电性能PPS的分子结构对称，无极性，吸水性低，故其电绝缘性十分优良，与其他工程塑料相比，其介电常数小，耐电弧性相当于热固性塑料，在高温、高湿、变频等条件下，PPS 还能保持优良的电绝缘性。

加入导电填料，可制得导电性PPS复合材料，用于防静电及电磁屏蔽。

聚苯硫醚的结构、性能和应用聚苯硫醚具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。

同时，还可制成各种功能性的薄膜、涂层和复合材料，广泛地应用在航空航天、军事领域、电子电器.、石油化工、机械、仪表仪器、家用电器、食品医药、汽车灯具、接插件、传感器、纺织机械配件、防腐设备等。

聚苯硫醚的化学结构简单而又巧妙每一个芳香环和一个对应的硫原子交互变化，两个以单键隔开的相邻双键之问，发生兀电子的部分交叠，使能量进一步降低，从而形成稳定的共轭结构。

共轭的兀电子云具有较强的非局域和极化特性，从而使它在电、磁、光等方面成为一种重要的材料。

PPS结晶度的测定方面,X光衍射法测得的PPS原粉的结晶度约为75%,熔融比焓法测定PPS的结晶度达70.8%(100%PPs结晶熔融热焓为80.45 J/mol),复合材料级PPS树脂结晶速度快,而且在挤拉工艺过程中即可达到40%～50%的结晶。

PPS结晶结构如下：聚苯硫醚是一种结晶性的聚合物。

未经拉伸的纤维具有较大的无定形区（结晶度约为5%），拉伸纤维在拉伸过程中产生了部分结晶，（增加至30%），如在130—230℃温度下对拉伸纤维进行热处理，可使结晶度增加到60—80%。

2、聚苯硫醚的基本特性PPS是一种由苯环和硫原子交替排列构成的线型高分子半结晶化合物。

苯环的刚性结构由柔性的硫醚键连接起来,赋予了其优良的耐热性、阻燃性、耐化学药品性以及与无机填料的良好亲合性,此外还具备较佳的流动性。

基本性能见表1:表1 PPS的基本性能项目断裂强度( cN/ dt ex) 断裂伸长( %)抗张模量( cN/ dt ex)密度( g/ cm3)熔点( ℃ )PPS 3. 8～4. 6 25～40 400～485 1. 34 285项目回潮率( %) 极限氧指数( %)介电常数介电强度( kW/ m m)PPS 0. 2～0. 3 38 3. 9～5. 1 13～17（1）优良的耐热稳定性PPS在260℃以上开始表现变形,在空气中于降解温度为700℃，经美国U L 认证可在200—240℃下连续使用，在高荷重下热变形温度高达2 6 0℃以上，同时具有极佳的焊锡耐热性。
